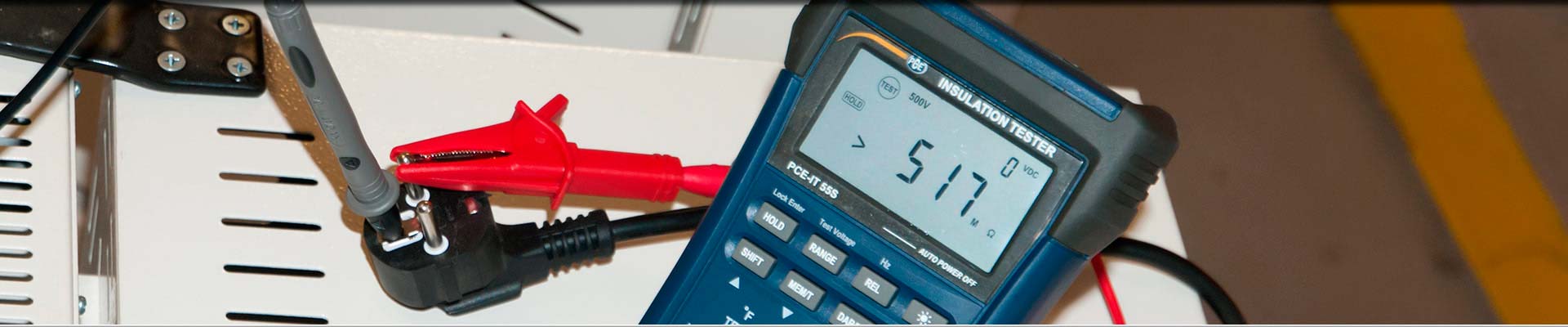

El medidor de aislamiento une en un sólo dispositivo un multímetro con amplias funciones y un medidor de aislamiento. Además de medir los parámetros básicos como la tensión, la corriente y la resistencia, el medidor de aislamiento está equipado para medir la frecuencia y la capacidad.
Un medidor de aislamiento es un instrumento de medición importante para comprobar las líneas de suministro eléctrico y el consumo, con el fin de garantizar la seguridad y un correcto funcionamiento. Es difícil imaginarnos nuestra vidas sin sistemas y aparatos eléctricos. Para limitar los peligros que entraña la corriente eléctrica, existe una serie de normativas. Algunas de ellas se refieren al aislamiento de los cables eléctricos. Por una parte, sirve para proteger la salud contra los peligros causados por descargas eléctricas o por el mal funcionamiento de los sistemas y aparatos eléctricos, y por otra, para proteger contra los incendios.
Para garantizar que la corriente fluya correctamente por las líneas de conexión, interruptores, relés y otros componentes, es necesario aislarlos de forma para evitar descargas de corriente.
Con un medidor de aislamiento adecuado puede comprobar si el aislamiento existente ofrece una protección suficiente contra las corrientes de fuga. El medidor de aislamiento genera genera una tensión de prueba y, a continuación, mide la resistencia eléctrica entre los distintos componentes conductores de electricidad. Si el valor de resistencia medido corresponde a las especificaciones establecidas en la norma aplicable, el aparato o sistema se considera seguro. Como las propiedades del aislamiento pueden deteriorarse como consecuencia del envejecimiento, el desgaste o daños, es necesario realizar mediciones del aislamiento no sólo se realizan durante la inspección final de los equipos o durante la puesta en servicio de máquinas y sistemas. En el caso de las empresas y los espacios públicos, es obligatorio comprobar periódicamente los aparatos eléctricos para evitar descargas eléctricas y otros daños causados por un aislamiento inadecuado. Según las partes bajo tensión a comprobar, pueden variar considerablemente los requisitos del medidor de aislamiento. A continuación, profundizamos brevemente en algunas de las especificaciones a las que debe prestarse atención.
Criterios de selección relevantes para un medidor de aislamiento
Las características más importantes de un medidor de aislamiento son la tensión de prueba que puede generar y el valor máximo de la resistencia de aislamiento medible. Tenga también en cuenta los siguientes puntos a la hora de comparar dispositivos:
Un criterio importante de un medidor de aislamiento es el rango de la tensión de prueba. Esta tensión de prueba debe ser superior a la tensión de funcionamiento de los respectivos aparatos y sistemas comprobados. Sin embargo, dado que una tensión excesivamente alta puede dañar o destruir el objeto comprobado, es importante medir con una tensión de prueba correcta. Dependiendo del objeto de prueba, esta puede ser de unos cientos o incluso de varios miles de voltios. Por este motivo y debido a los procedimientos de prueba especiales con una tensión de prueba creciente, casi cualquier medidor de aislamiento puede generar diferentes tensiones de prueba. Una tensión de prueba habitual es, por ejemplo, 100 V para telecomunicaciones e instalaciones de muy baja tensión, 500 V para instalaciones de edificios y electrodomésticos y 1000 V para motores y transformadores de baja tensión. Al seleccionar un modelo, asegúrese de que el medidor de aislamiento ofrece los valores de tensión necesarios para las zonas previstas. La mayoría de los modelos pueden generar tres o cuatro tensiones de prueba diferentes. He aquí algunos ejemplos de valores comunes:
Las mediciones de aislamiento sólo deben realizarse en circuitos libres de tensión. Es por que antes de conectar los cables de prueba del medidor de aislamiento en el punto de medición, se asegure que no hay tensión alguna.
Algunos modelos comprueban automáticamente si existe tensión antes de generar la tensión de prueba. Si es así, el medidor de aislamiento emite una señal y no inicia el proceso de medición. Por el contrario, otros dispositivos no comprueban la tensión de forma automática antes de determinar la resistencia de aislamiento, pero sí ofrecen una función de medición de tensión para que el usuario se asegure de que no hay tensión presente. Esto minimiza tanto el riesgo de daños como los errores de medición causados por la tensión adicional.
El rango de medición de la resistencia de aislamiento en un medidor de aislamiento suele aumentar con el nivel de la tensión de prueba que se puede generar. La resistencia de aislamiento máxima medible debe ser siempre significativamente superior a las resistencias que se van a comprobar. Los valores habituales oscilan entre 200 MΩ con tensiones de prueba de 250 y 500 V, 2000, 4000 u 8000 MΩ, 60.000 MΩ con 1000 V y hasta 600.000 MΩ con una tensión de prueba de 10.000 V.
Con frecuencia, un medidor de aislamiento puede medir y mostrar más que sólo la resistencia de aislamiento. Incluso los aparatos más sencillos suelen medir la tensión continua y alterna. Esta función es muy práctica para comprobar si hay tensión en el punto de prueba antes de medir el aislamiento. Muchos modelos también ofrecen mediciones de resistencia y pruebas de continuidad, y algunos también miden frecuencia, corriente, capacidad y otras funciones típicas de un multímetro. Si el medidor de aislamiento dispone de una conexión para termopares, también puede medir la temperatura.
Valores PI y DAR
Para facilitar la evaluación de la resistencia de aislamiento, algunos tipos de medidor de aislamiento también pueden determinar automáticamente el índice de polarización PI y el valor de absorción dieléctrica DAR. Éstos indican la relación de las resistencias de aislamiento en momentos definidos tras la aplicación de la tensión de prueba. Como con un buen aislamiento la resistencia aumenta durante un periodo de tiempo más largo, la calidad del aislamiento puede deducirse a partir de tales valores. El valor PI se determina dividiendo la resistencia medida al cabo de diez minutos por la resistencia medida al cabo de un minuto. Los valores PI de 2 a 4 son aceptables, los valores superiores a 4 significan un buen efecto aislante. Para el valor DAR, se divide la resistencia medida al cabo de un minuto por la resistencia medida a los 15 o 30 segundos. Los valores DAR de 1 a 1,25 son aceptables, y los valores superiores a 1,4 se producen con un aislamiento muy bueno.
Circuito Guard
Un medidor de aislamiento que deba medir también resistencias de aislamiento con valores superiores a 1 GΩ debe estar equipado con una toma de protección. El circuito Guard tiene como objetivo evitar la falsificación del resultado de la medición causadas por corrientes de fuga y efectos de capactidad. Para ello, se conecta el circuito Guard a superficies en las que pueden producirse corrientes de fuga por polvo o humedad.
Con frecuencia es necesario documentar los valores de medición determinado con un medidor de aislamiento. Cuantas más conexiones y dispositivos deban comprobarse e incluso documentarlo, más se recomienda un dispositivo que disponga de opciones de almacenamiento e interfaces para la transferencia de datos. De este modo, los datos de medición podrán transferirse fácilmente a un ordenador e introducirse en listas o protocolos de comprobación.
