Rangos de medición típicos y ajustes de la alarma

Parámetro / Gas

Símbolo

Rango

Alarma

Gases inflamables

CH₄

0 ... 100 % UEG

20 % UEG

Oxígeno

O₂

0 ... 25 % v/v

19 % y 23 % v/v

Sulfuro de hidrógeno

H₂S

0 ... 50 ppm

5 ppm

Monóxido de carbono

CO

0 ... 500 ppm

30 ppm

Dióxido de azufre

SO₂

0 ... 10 ppm

1 ppm

Cloro *

CL₂

0 ... 5 ppm

0,5 ppm

Dióxido de nitrógeno*

NO₂

0 ... 10 ppm

1 ppm

Fosfina

PH₃

0 ... 5 ppm

0,5 ppm

Amoniaco

NH₃

0 ... 50 ppm

25 ppm

Hidrógeno

H₂

0 ... 1000 ppm

100 ppm

Ozono

O₃

0 ... 1 ppm

0,1 ppm

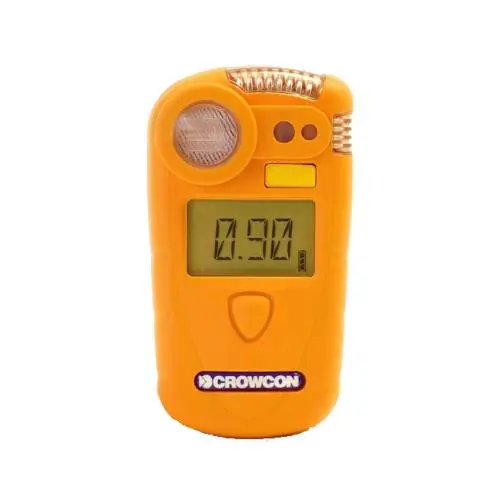

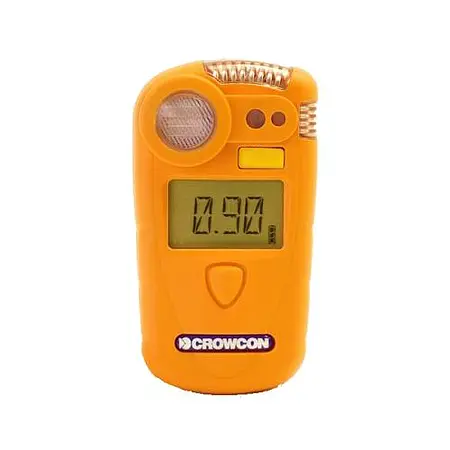

* Con el cloro y el dióxido de nitrógeno no se puede utilizar la bomba aspiradora para aspirar el aire en el medidor de ozono Gasman II.

Sensores (se pueden intercambiar)

Tiempo de respuesta (T90)

Duración

Metano

20 s

5 años

Tóxicos

20 s

3 años

Oxígeno

10 s

Mínimo 1 año

Alarmas acústicas

- 85 dB (A) a 1 m de distancia (tono ajustable)
- Tono de control regular, se puede desconectar
- Tono prolongado en caso de batería baja en el medidor de ozono

Alarma óptica

- Línea LED muy clara y parpadeante
- Indicador del tipo de alarma en la pantalla
- LED verde con frecuencia de parpadeo baja como indicador operativo

Alarma vibratoria

- El aparato vibra de manera adicional y como complemento a las alarmas óptica y acústica

Pantalla

- LCD rica en contrastes con iluminación de fondo
- Líneas de 10 mm para indicar el valor del gas
- Símbolos para: Max Hold, Batt Low, calibración / punto cero, alarma 1 y 2, 15 min y 8 h, alarma TWA

Memoria de valores de medición

Intervalo de memoria ajustable, capacidad máxima de 900 h prolongada con cuota de medición de 1 min (depende de la concentración de gas)

Alimentación

Gases tóxicos y oxígeno

- Batería de litio intercambiable (24 meses de uso ininterrumpido)

Condiciones ambientales

-20 ... +55 °C / 0 ... 99 % H.r. sin condensación

Clase de carcasa

IP 65 / 67

Dimensiones

90 x 48 x 24 mm

Peso

Máximo 130 g (batería incluida)

Estándares/ Códigos

EN 50014, EN 50020, EN 50018, EN 55022, Clase B, EN 50081-2, EN 50082-2, EN 50721
Ex 95C2348X, Ex 65C2349, Ex 95Y1350, IEC 801-3, IEC 61508, EN 61779

Autorización

EEx ia (d) IIC T3 o bien T4
ATEX II 1G EEx ia IIC T4 (-20 ... +55 °C)
(sensores para tóxicos y oxígeno)
ATEX II 2G EEx ia d IIC T4 (gases inflamables)

Interfaz para el PC

Puede solicitar como componente opcional un software estándar para configurar, calibrar y ajustar los límites de alarma y la función de logger de datos (opcional) para leer los valores de medición guardados en el medidor de ozono.
Este software representa los datos en forma de gráfico o de tabla. Se pueden exportar a otros programas.
Por favor atención:
La estación de carga combinada sirve de interfaz para la transmisión de datos, o sea la estación se usa para cargar los acumuladores del medidor de ozono para "gases inflamables" + "oxígeno" y de interfaz para el PC para el resto de los modelos.

Mantenimiento y recalibración
