Kit para medida de vibraciones en edificaciones PCE-VM 31-STRUC

Referencia: PCE-VM 31-STRUC

GTIN (EAN):

Descripción

Kit para medida de vibraciones en edificaciones (ISO 2631-2:2003 / RD 1367).

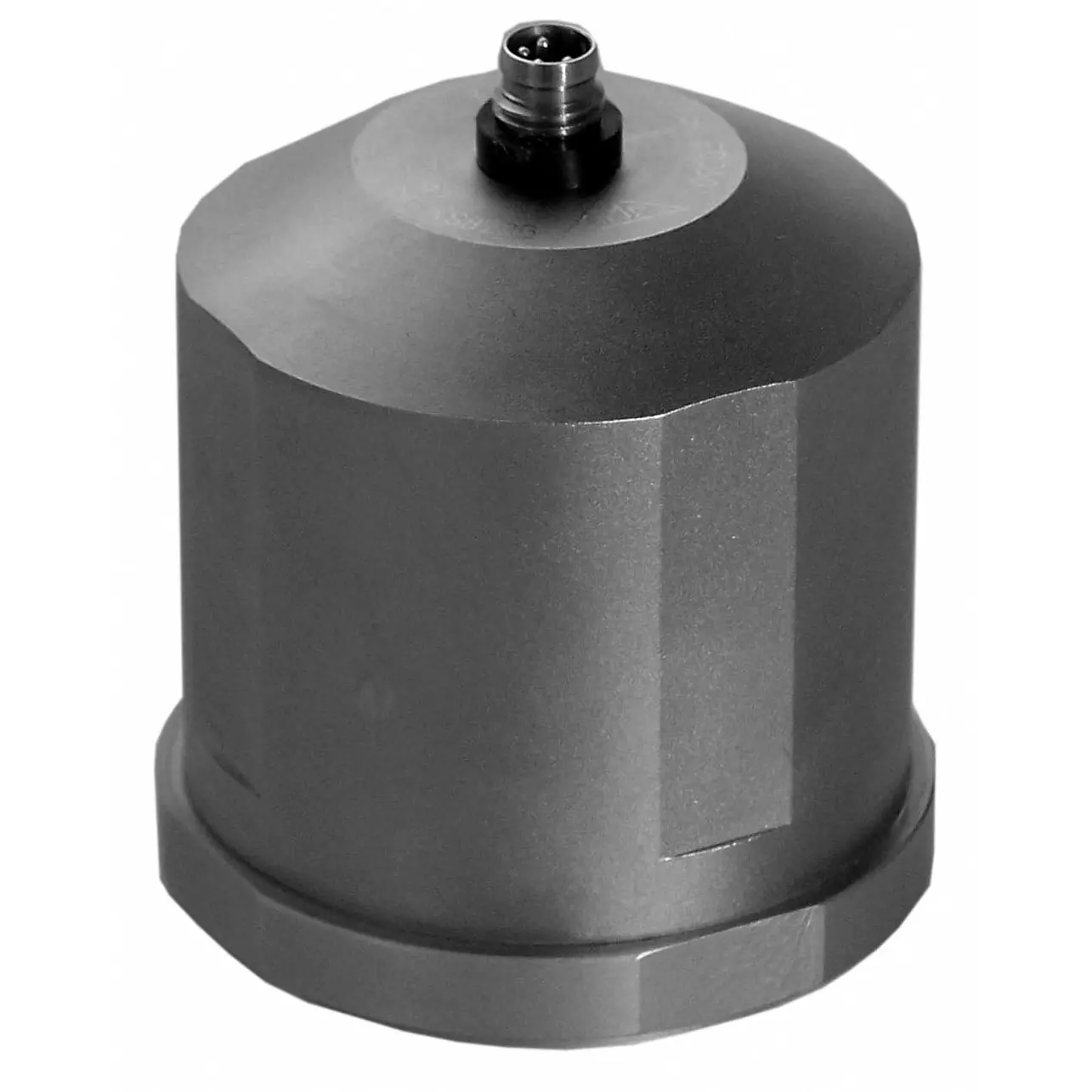

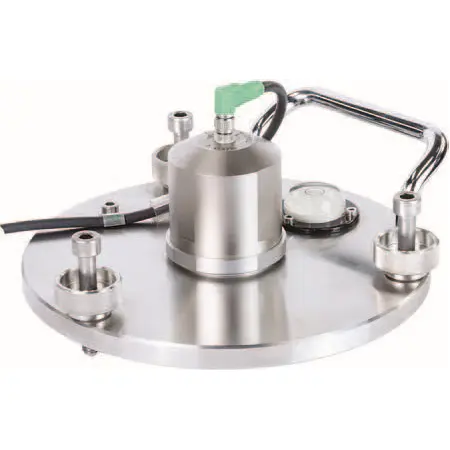

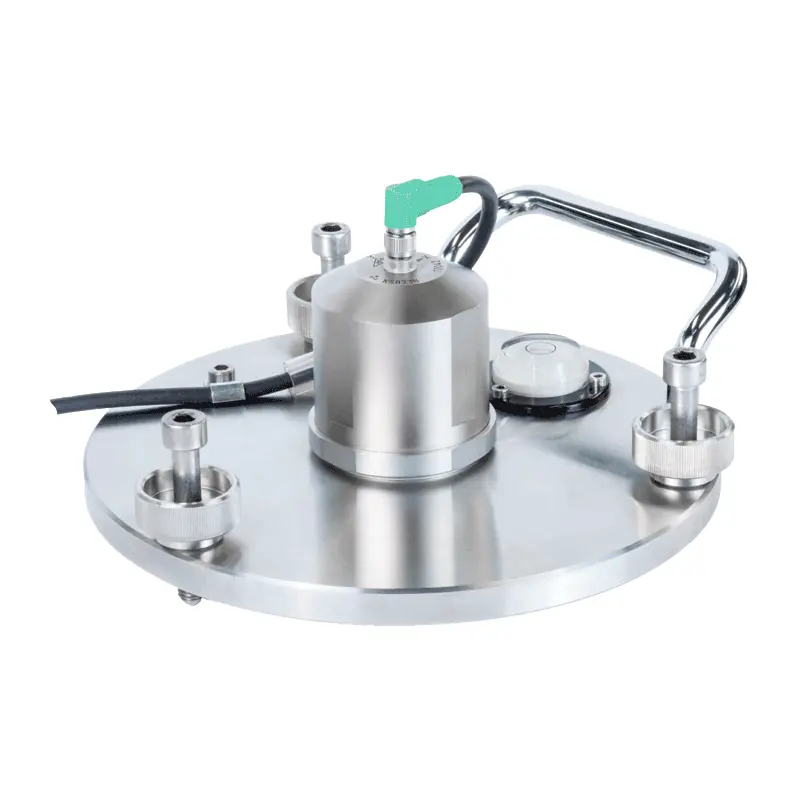

Compuesto por sensor triaxial de alta sensibilidad PCE-VM 31-STRUC, cable 5 m y soporte disco de suelos.

Características

Propiedades
- Salida IEPE
- Con alta sensibilidad, límite de baja frecuencia y muy bajo ruido, particularmente indicado para mediciones sensibles en edificios (DIN 4150) y turbinas eólicas
- Tipo de protección IP67

Especificaciones

Especificaciones técnicas
Salida	IEPE
Diseño piezo	Diseño de corte
Tensión	500 ± 5% mV/g
Rango	± 12 g
Limite de destrucción	2000 g
Rango de frecuencia lineal (eje z)	f _{3 dB}: 0,07 ... 6000 Hz f_10%: 0,13 ... 4800 Hz f _5%: 0,17 ... 4000 Hz
Frecuencia de resonancia (eje z)	f _r: > 9 (+25 dB) kHz
Sensibilidad transversal	Γ_90MAX: < 5%
Ruido residual (RMS) (0,5-20 kHz)	a_{n wide band}: < 26 µg
Densidades de ruido	0,1 Hz a_n1: 2 µg/√Hz 1 Hz a_n2: 0,8 µg/√Hz 10 Hz a_n3: 0,2 µg/√Hz 100 Hz a_n4: 0,08 µg/√Hz
Suministro de corriente constante	I_CONST: 2 ... 20 mA
Tensión de polarización de salida	U_BIAS: 12 ... 14 V
Impedancia de salida	<100 (4mA) Ω
Rango de temperatura de funcionamiento	-30 ... 90 ºC
Temp. coeficiente de sensibilidad	-0,05 %/K
Sensibilidad transitoria de temperatura	0,0005 ms-²/K
Tipo de protección	IP67
Peso	365 g (sin cable)
Tipo de material	Acero inoxidable
Enchufe	Conector Binder 718 (M8x1)
Fijación de montaje	M8

Contenido del envío

Contenido del envío del kit
1 x Sensor triaxial de alta sensibilidad PCE-VM 31-STRUC, 1 x Cable 5 m, 1 x Soporte disco de suelos

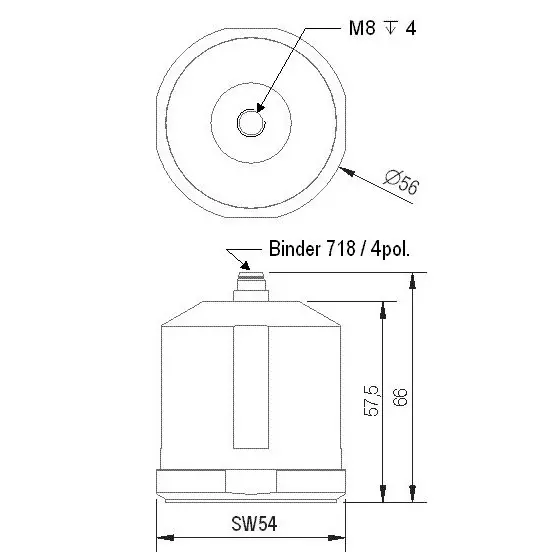

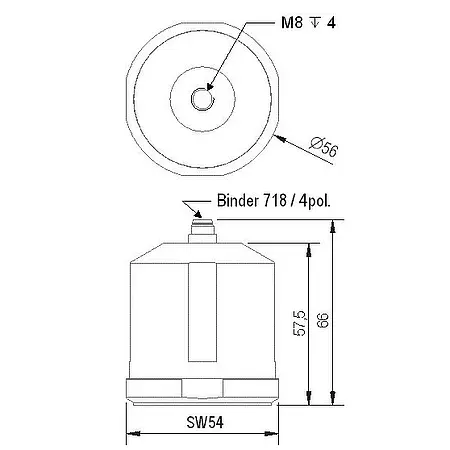

Esquema del sensor
