Referencia: PCE-VT 204

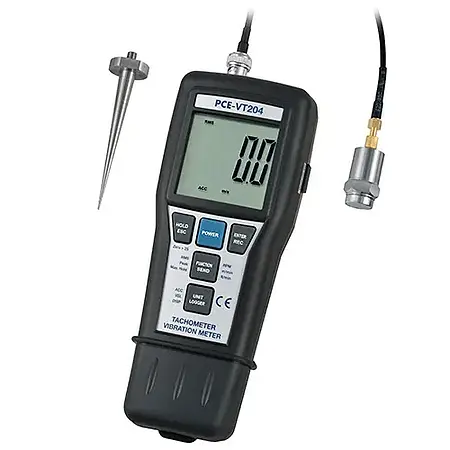

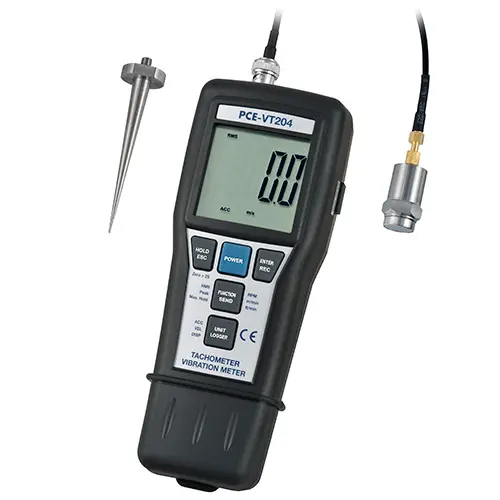

Medidor de vibración PCE-VT 204

Consúltenos

Plazo de entrega: Disponibilidad en Octubre

Descripción

Medidor de vibraciones para la detección de la velocidad de vibración, desplazamiento y aceleración / adicionalmente mide las revoluciones con y sin contacto (óptico) memoria interna, interfaz RS-232 / software opcional

El medidor de vibraciones destaca por su multifuncionalidad. El medidor de vibraciones es capaz de medir los tres parámetros de la vibración con exactitud y además puede ser usado también como tacómetro (óptico con bandas reflectantes o por contacto por rueda). El medidor de vibraciones, además de controlar las vibraciones de motores, transmisiones, engranajes, rodamientos, cajas de cambio de motores, etc.; también es apto para medir las revoluciones en máquinas e instalaciones rotativas. El sensor de aceleración adjunto puede ser colocado de forma plana, equiparlo con la peana magnética o combinar el sensor con la punta de la aguja atornillable (también forma parte del contenido del envío). Si desea traspasar los valores de medición directamente del medidor de vibraciones (o de la memoria) a un ordenador o portátil puede usar el software que puede pedir adicionalmente. Los filtros de frecuencia internos suprimen los ruidos de fondo, lo que permite detectar las vibraciones específicas.

Detecta:

Características

- Desplazamiento, velocidad y aceleración de vibración

- Revoluciones (óptica y por contacto)

- Memoria para 1.000 valores

- Pantalla LCD de 15 mm

- Indicación de batería baja

- Interfaz RS-232

- Función Mín / Máx / Data-Hold

- Sensor con punta de aguja, sensor plano, peana magnética adaptable, rueda para detectar revoluciones, sensor óptico para la medición de revoluciones

Especificaciones

Vibración \| Aceleración
Rango de medición	0,5 ... 199,9 m/s² 0,05 ... 20,39 g 2 ... 656 ft/s²
Resolución	0,1 m/s² 0,01 g 1 ft/s²
Precisión	±5 % del valor + 2 d (a 160 Hz y 23 ºC ±5 ºC)
Frecuencia	10 Hz ... 1 kHz

Vibración \| Velocidad
Rango de medición	0,5 ... 199,9 mm/s 0,05 ... 19,99 cm/s0,02 ... 7,87 in/s
Resolución	0,1 mm/s 0,01 cm/s 0,01 in/s
Precisión	±5 % del valor + 2 d (a 160 Hz y 23 ºC ±5 ºC)
Frecuencia	10 Hz ... 1 kHz

Vibración \| Desplazamiento (p-p)
Rango de medición	0,005 ... 1,999 mm 0,002 ... 0,078 inch
Resolución	0,001 mm 0,001 inch
Precisión	±5 % del valor + 2 d (a 160 Hz y 23 ºC ±5 ºC)
Frecuencia	10 Hz ... 1 kHz

Vibración \| Otras especificaciones
Frecuencia de muestreo	Aprox. 1 s
Función	RMS / Peak / Max. Hold / p-p
Memoria	1000 valores
Registro	Manual / Automático
Frecuencia registro - Manual - Automático	Pulse la tecla para cada valor 1, 2, 10, 30, 60, 600, 1800, 3600 secondes

Revoluciones \| RPM
Rango de medición	10 ... 99 999 rpm 0,5 ... 19 999 rpm	Óptico Contacto
Resolución	0,1 rpm 1 rpm	<1000 rpm >1000 rpm
Precisión	±0,05 % del valor + 1 d

Revoluciones \| Velocidad
Rango de medición	0,05 ... 1999,9 m/min
Resolución	0,01 m/min 0,1 m/min	<100 m/min >100 m/min
Precisión	±0,05 % de la valeur + 1 chiffre

Revoluciones \| Otras especificaciones
Memoria	MIN / MAX / Último valor
Láser (medición óptica)	Clase 2 / <1 mW / 645 nm
Distancia de medición óptica	50 ... 1500 mm (según el tipo de superficie)

Otras especificaciones
Interfaz	RS-232 y USB
Pantalla	LCD, 45 x 48 mm
Carcasa	Plástico
Alimentación	4 x pilas de 1,5 V, tipo AA
Condiciones operativas	0 ... +50 °C / <80 % H.r.
Dimensiones	188 x 76 x 47 mm
Peso	430 g

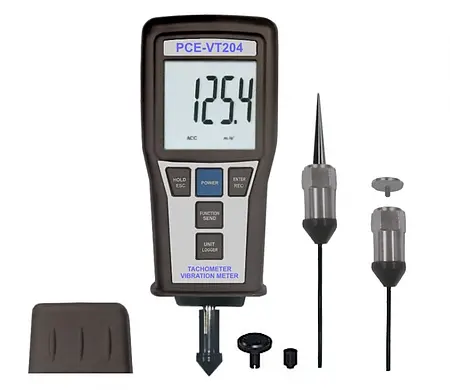

Contenido del envío

1 x Medidor de vibración PCE-VT 204

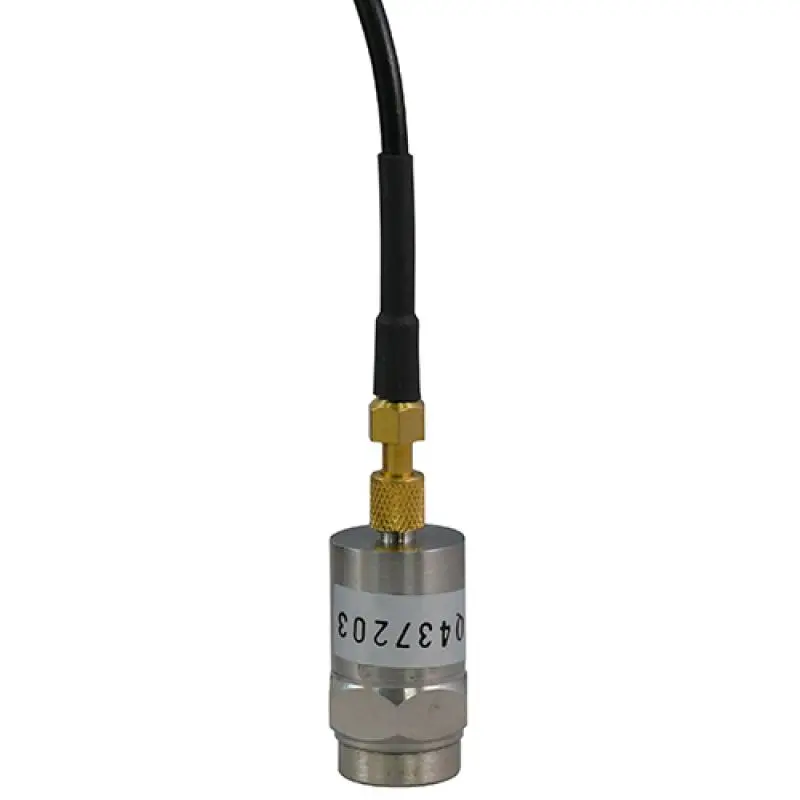

1 x Sensor de apoyo con 1,5 m de cable

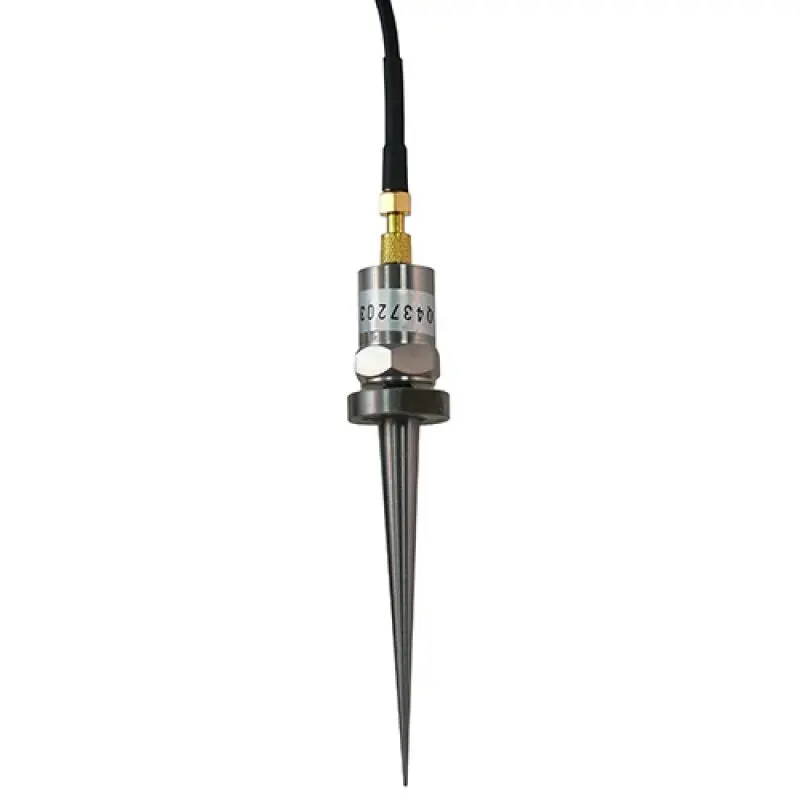

1 x Sensor de aguja de 70 mm

1 x Peana magnética

1 x Cono de medición (punta de medición y cono para las funciones de tacómetro)

1 x Banda reflectante (600 mm)

1 x Maletín

4 x Baterías

1 x Instrucciones de uso
