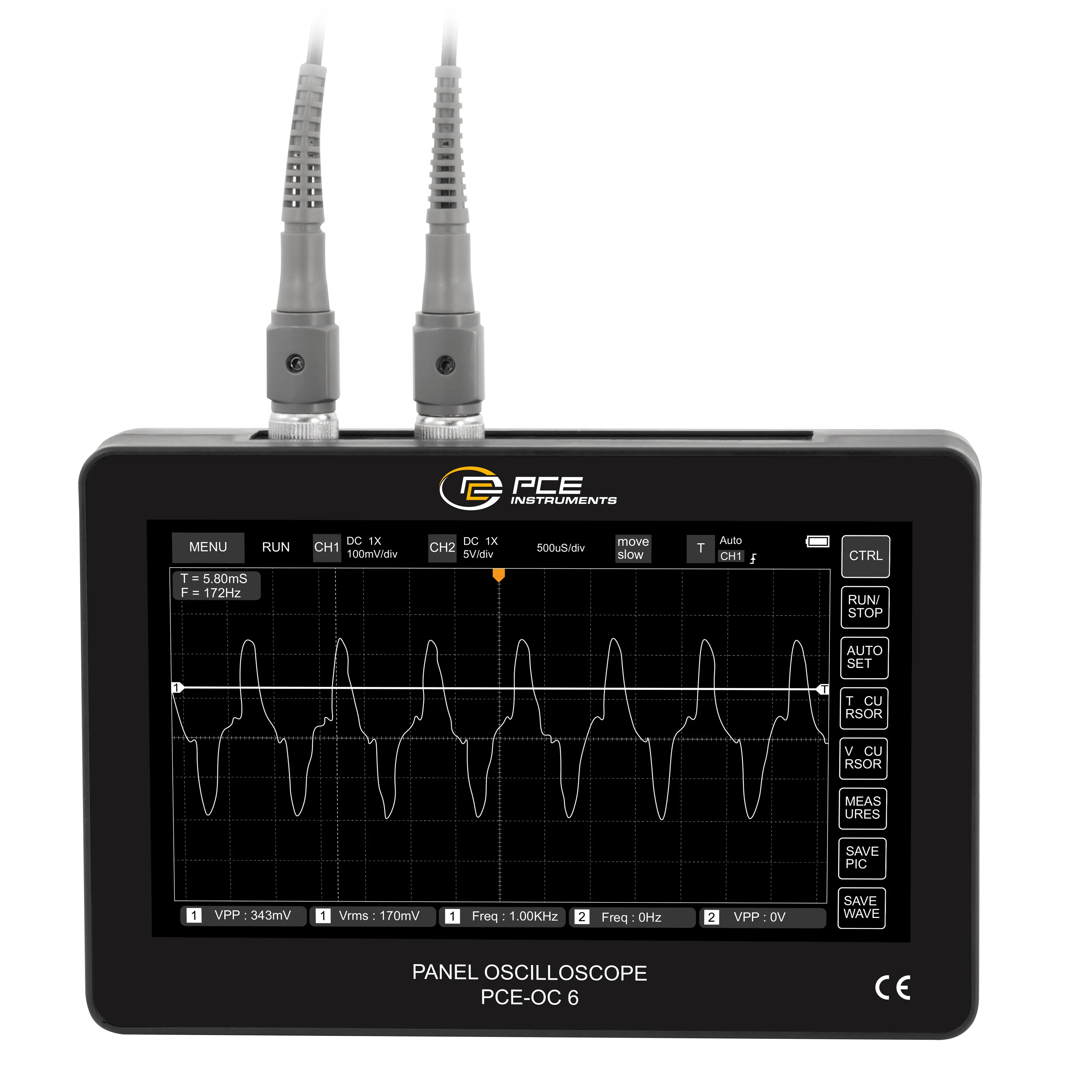

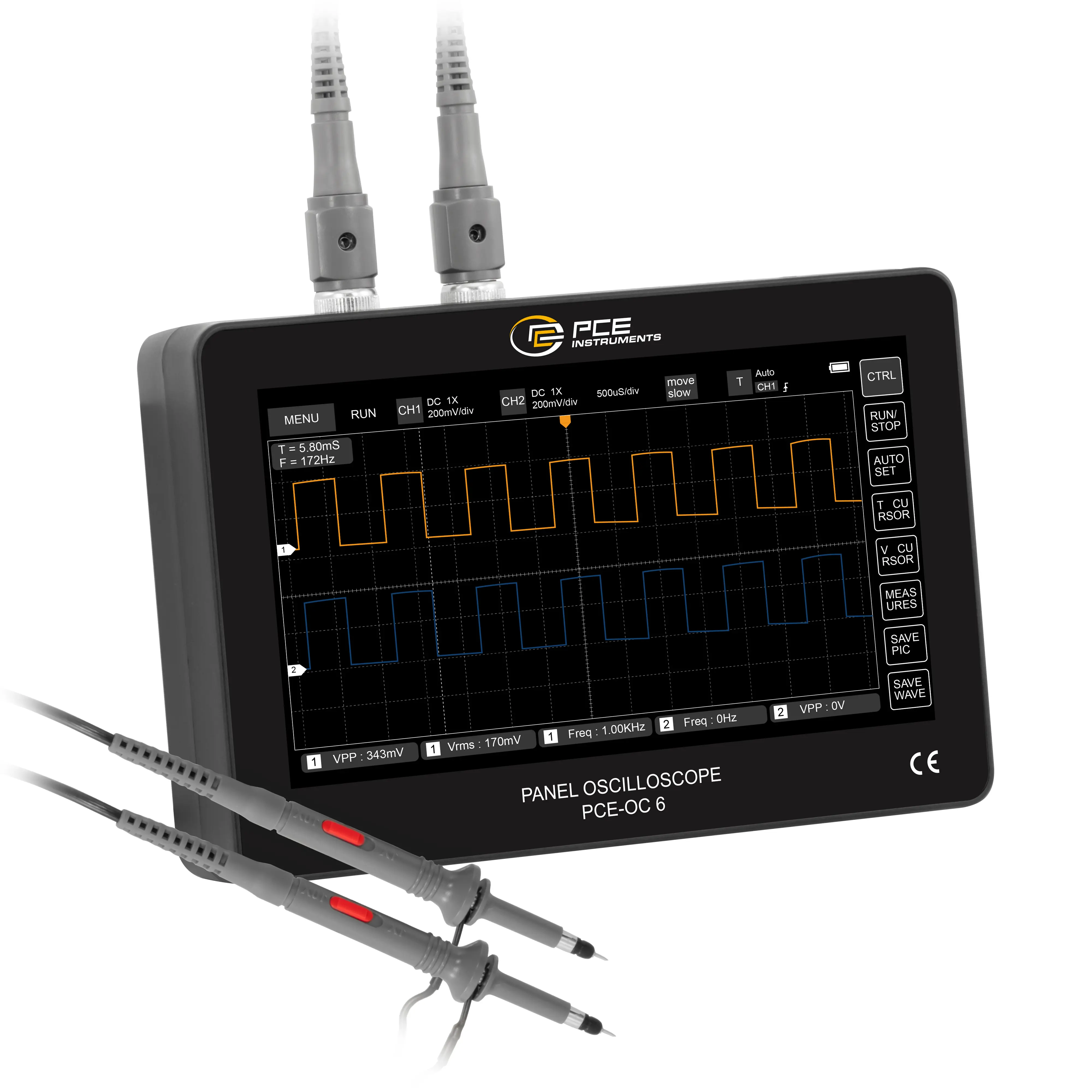

Este osciloscopio destaca por integrar una frecuencia de muestreo en tiempo real de hasta 1 GSa/s y un ancho de banda analógico de 100 MHz por canal. Es ideal para la adquisición precisa de señales analógicas periódicas y digitales aperiódicas. El manejo del osciloscopio es intuitivo y dispone de una pantalla táctil LCD TFT a color de 7" con una resolución de 800 × 480 píxeles. Es un dispositivo portátil con unas dimensiones reducidas y ligero.

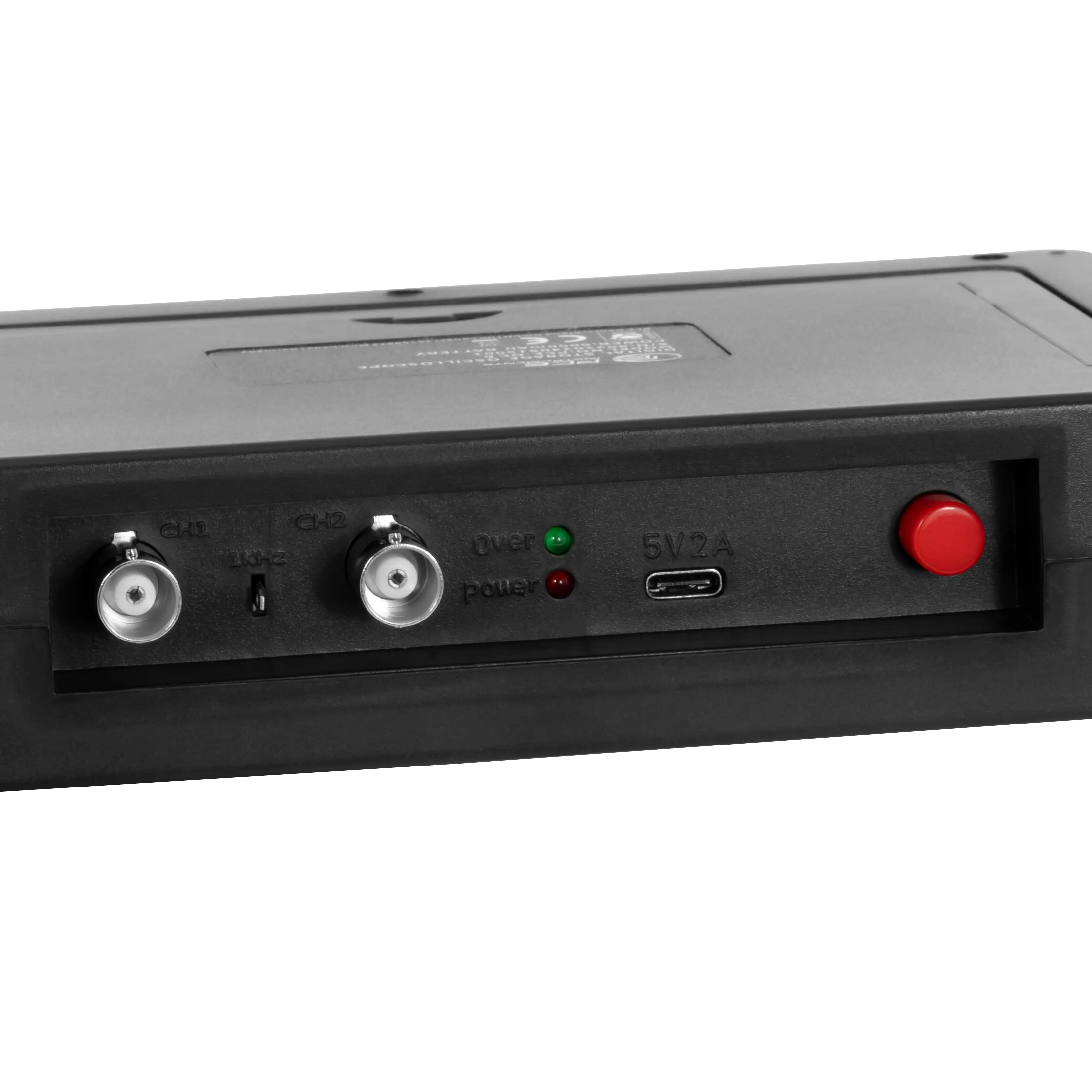

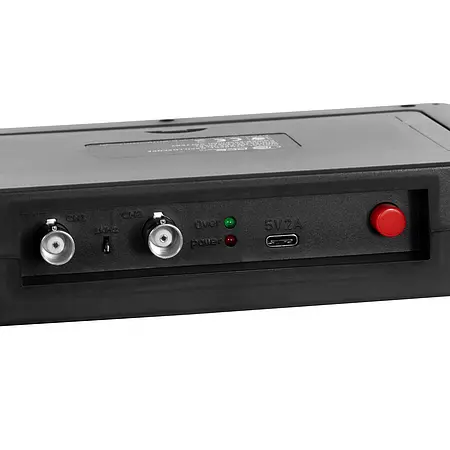

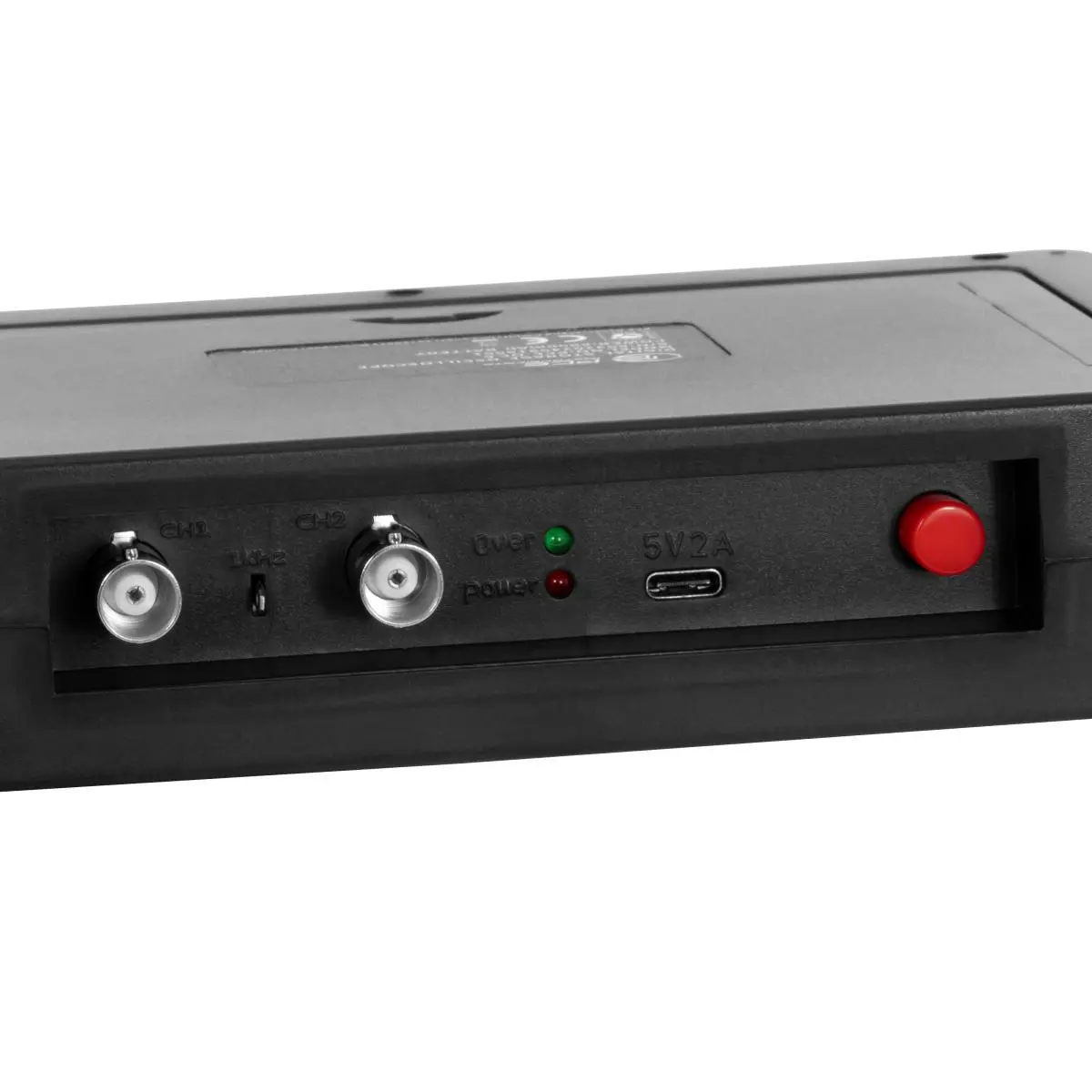

El osciloscopio ofrece completas funciones de disparo (trigger simple, normal, automático) y una función de autoajuste que se activa con una sola tecla y que permite el ajuste rápido de las señales. Un módulo de protección de alta tensión integrado garantiza mediciones seguras permitiendo una tensión continua de hasta 400 V. El gestor de imágenes permite la vista en miniatura, la vista detallada, el paso de página, aumentar la vista y tener una vista panorámica. También dispone de una pantalla gráfica con figura de Lissajous para el análisis de amplitud, frecuencia y fase y una vista FFT para el análisis de armónicos. Integra una batería de litio de alto rendimiento con una capacidad de 6000 mAh con una autonomía de hasta 4 horas. Esto hace que el osciloscopio sea ideal para su uso móvil. La memoria interna de 1 GB permite guardar hasta 1000 capturas de pantalla y otros tantos conjuntos de datos de forma de onda. Los datos se pueden transferir a un ordenador como archivo a través de la interfaz USB-C.

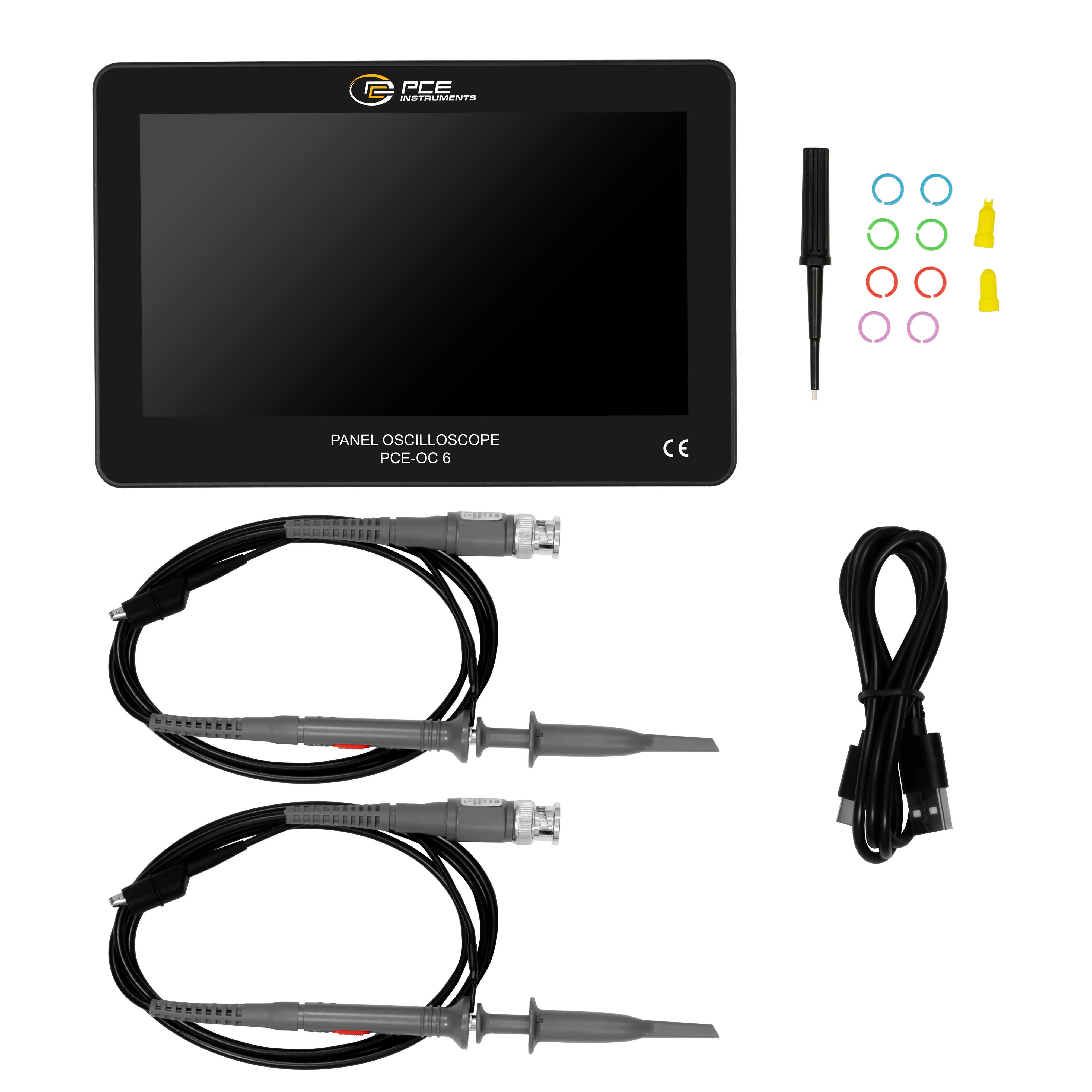

El contenido de envío incluye dos sondas de 100 MHz y accesorios, así como un adaptador de red con cable de datos. Gracias a todo ello este osciloscopio es un dispositivo ideal para analizar y diagnosticar interferencias de señal en circuitos, fuentes de alimentación o unidades de control, así como en el desarrollo de componentes electrónicos.
Especificaciones del osciloscopio | |
Número de canales | 2 |
Ancho de banda | 100 MHz |
Precisión frecuencia | 0,01 % |
Cuota de muestro | 1 GSa/s |
Capacidad memoria | 240 kbit |
Impedancia de entrada | 1 MΩ |
Factores de atenuación | 1x, 10x |
Tensión de entrada máx. | 400 V |
Base temporal | 10 ns ... 50 s |
Sensibilidad vertical | 50 mV ... 500 V |
Tiempo de subida | 3 ns |
Precisión de ganancia DC | ±2 % |
Datos técnicos generales | |
Tipo de pantalla | Pantalla táctil TFT |
Tamaño de la pantalla | 7 Pulgada |
Resolución de la pantalla | 800 x 480 píxeles |
Medio de almacenamiento | Memoria interna |
Capacidad de almacenamiento | 1 GB |
Información de la memoria | Sólo captura de pantalla |
Tiempo de funcionamiento | 4 h |
Idioma del menú | Inglés (GB), Inglés |
Protección IP (dispositivo) | IP20 |
Alimentación | 5 V DC (adaptador de red incluido) |
Tipo de conector | Europlug |
Batería | 1 x 3,7 V interno , Batería Li-Ion |
Capacidad de la batería | 6000 mAh |
Condiciones de funcionamiento | 0 ... 50 °C , 0 ... 90 % H.r. |
Condiciones de almacenamiento | 0 ... 50 °C , 0 ... 90 % H.r. |
Dimensiones ( L x A x A ) | 182 x 121 x 38 mm |
Peso | 606 g |
