Instrumento de medición de fuerza Célula de carga serie PCE-C-R10LFC

Referencia: PCE-C-R10LFC

GTIN (EAN):

Descripción
Especificaciones

Descripción

La mini célula de carga, gracias a sus pequeñas dimensiones se puede utilizar en lugares de pequeñas dimensiones. La altura del sensor de fuerza, en particular, es algo muy especial. Tiene un diámetro de sólo Ø 10 mm, por lo que el transductor de fuerza tiene un diámetro más pequeño que una moneda de 1 céntimo.

Especificaciones

Carga nominal / fuerza F.S.	5 / 10 / 20 / 30 / 50 / 100 kg 50 / 100 / 200 / 300 / 500 / 1000 N !!! Carga nominal / fuerza seleccionable !!!
Limitación de carga / fuerza	120 %
Carga de rotura / fuerza	150 %
Salida nominal	1,0 – 1,5 mV/V
Rango de la tensión de alimentación	2,5 V – 5 V
Tensión de alimentación máxima	5 V
Desviación de la señal cero	± 2 % F.S.
Desviación de la linealidad	0,5 % F.S.
Tensión inversa (Histéresis)	0,5 % F.S.
Repetibilidad	0,5 % F.S.
Fluencia de carga (30 min)	0,1 % F.S.
Resistencia de entrada	350 ± 10 Ω
Resistencia de salida	350 ± 3 Ω
Resistencia de aislamiento	≥5000 MΩ / 100 VDC
Rango nominal de la temperatura ambiental	-10 … 60 °C
Rango de temperatura de servicio	-20 … 80 °C
Coeficiente de temperatura el valor característico	0,1 % F.S. / 10 °C
Coeficiente de temperatura el punto cero	0,1 % F.S. / 10 °C
Cable del sensor	Ø 2 x 3 m / (extremo abierto)
Asignación de pines	EXC+ = rojo EXC- = negro SIG+ = verde SIG- = blanco GND = amarillo
Material / Carcasa	Acero inoxidable
Protección	IP65
!!! Carga nominal / fuerza seleccionable en el menú de abajo!!!

Instrumento de medición de fuerza Célula de carga serie PCE-C-R10LFC

Célula de carga serie PCE-C-R10LFC

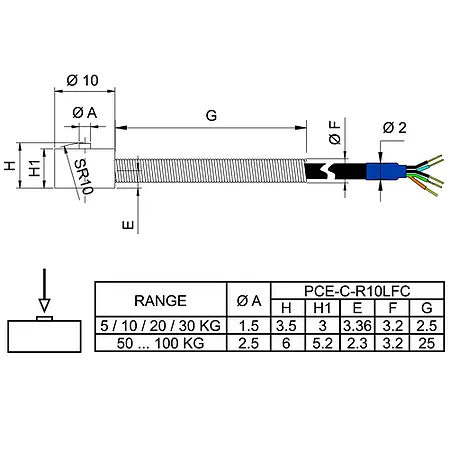

Célula de carga serie PCE-C-R10LFC - Dimensiones
