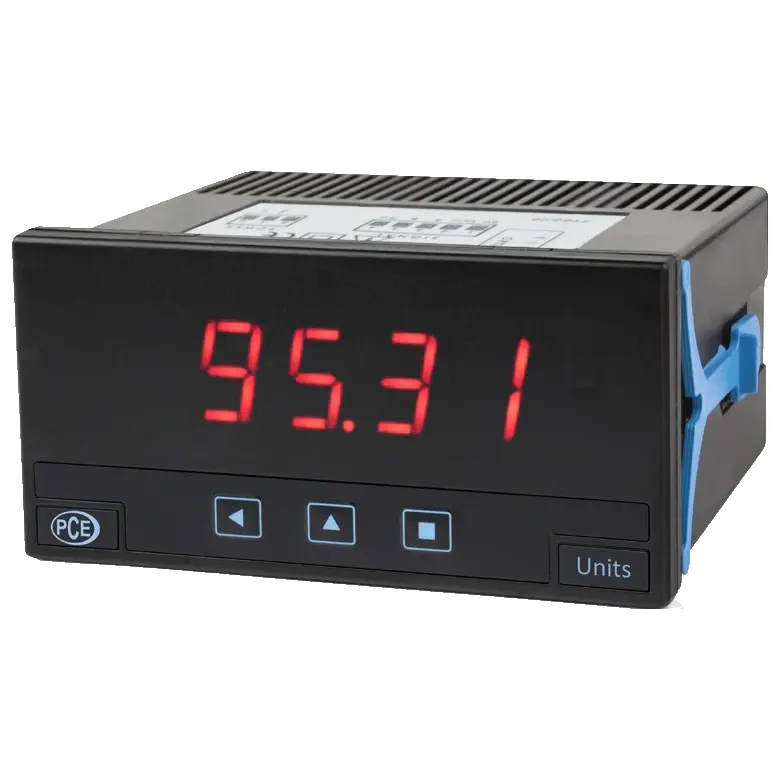

Indicador de panel PCE-DPD-U

Referencia: PCE-DPD-U

GTIN (EAN): 4250348722478

Accesorio

Carcasa de mesa PCE-TGH450

131,90 €

Módulo salida analógica para el PDE-DPD-U

75,90 €

Módulo Modbus RTU para PCE-DPD-U

68,90 €

Módulo salida de relé para el PCE-DPD-U

41,90 €

Módulo salida de relé para el PCE-DPD-U

41,90 €

Descripción

Indicador de panel digital multiseñal para trabajar como voltímetro, amperímetro, señales de procesos, temperatura, resistencias, potenciómetros y frecuencias / Arquitectura de diseño modular / Pantalla LED de 4 dígitos / Alimentación universal 110 o 230 Vac o 24 Vdc

El indicador de panel digital multiseñal configurable para trabajar como voltímetro, amperímetro, señales de procesos (mA) con y sin tensión de excitación, temperatura, resistencias, potenciómetros y frecuencias. El indicador de panel digital tiene un tamaño de 96 x 48mm y muestra las valores en una pantalla LED de 4 dígitos. El rango de medición es de 9999 a -1999 con punto decimal seleccionable. El indicador dispone de accesos rápidos a setpoint de las alarmas, contacto externo para funciones especiales, modo Eco de consumo reducido, 5 niveles de luminosidad.

La tensión de alimentación del indicador de panel digital multiseñal de 18 a 265 V AC/DC. Opcionalmente el indicador puede disponer de salida relé, salida analógica y comunicaciones Modbus RTU.

Características

- Indicador de panel digital multiseñal
- Pantalla de LED 4 dígitos de color rojo de 14 mm
- Dimensiones 96 x 48 mm
- Funciones incluidas alarmas, filtros de pantalla, brillo, password
- Alimentación universal de 18…265 VAC(50/60Hz)/DC

Especificaciones

Rangos de señal
Procesos	4/20 mA, 0/10 Vdc
Tensión y corriente AC	~ 600 Vac, ~ 200 Vac, ~ 20 Vac, ~ 2 Vac ~ 200 mVac, ~ 60 mVac, ~ 5 Aac, ~ 20 mAac
Tensión y corriente DC	±600 Vdc, ±200 Vdc, ±20 Vdc, ±2 Vdc, ±200 mVdc, ±60 mVdc, ±5 Adc, ±20 mAdc
Frecuencia	En rangos de Vac y Aac.
Temperatura	Termopares tipo K, J, E, N, L, R, S, B, T y C Sondas tipo Pt, Ni, NTC, PTC
Resistencias	De 0/5 KOhm y 0/50 KOhm
Potenciómetros	Valor nominal entre 500 Ohm y 20 KOhm

Pantalla	LED de 4 dígitos y 7 segmentos
Color	Rojo
Altura dígitos	14 mm
Rango indicación	-1999 ... 9999
Punto decimal	Configurable
Salidas opcionales	1 relé para Slot1 (PCE-DPD-U/R1) 1 relé para Slot2 (PCE-DPD-U/R2) 1 salida analógica para Slot1 (PCE-DPD-U/A1) 1 salida Modbus RTU para Slot1 (PCE-DPD-U/MB1)
Salida de alimentación	Vexc. de +15 Vdc configurable en el terminal 5
Alimentación	Universal 18…265 V AC (50/60Hz)/DC
Consumo	Máx. 1 W (sólo indicador) Máx. 2,5 W (indicador con opciones)
Refresco de la indicación en pantalla	3 refrescos/segundo
Conexiones eléctricas	Borne enchufable de tornillo
Protección	Frontal: IP65
Montaje	Panel
Corte del panel	92 x 44 mm
Dimensiones	96 x 48 x 91 mm
Peso	Aprox. 150 g
Temperatura operativa	0 ... 50 °C
Temperatura de almacenamiento	-20 ... 70 °C

Contenido del envío

1 x Indicador de panel PCE-DPD-U
1 x Lamina adhesiva con diferentes unidades
1 x Clips para montaje en panel
1 x Juego de bornas de conexionado
1 x Guía rápida en inglés

Nota: El manual completo, ficha técnica y resto de documentación en Castellano del dispositivo lo encontrará en la sección de descargas.
