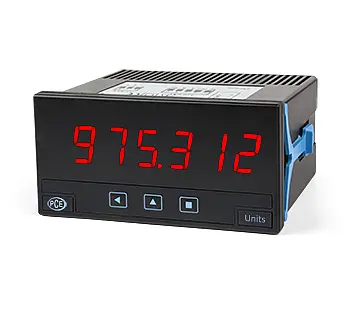

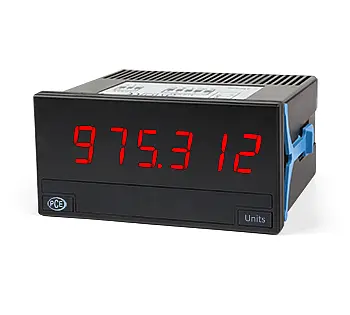

Indicador de panel serie PCE-DPD-IVx

Referencia: PCE-DPD-IV
GTIN (EAN):
229,90 €
278,18 €
Precio sin IVA ni gastos de envío (8,00 € + IVA)
PCE-DPD-IV
Plazo de entrega: 1-3 Días (Salvo fin Stock)

Descripción

Indicador de panel para señales de procesos en mA y Vdc Pantalla de LED 6 dígitos de color rojo de 14 mm / Dimensiones 96 x 48 mm / Versiones de alimentación 85/265 Vac/dc o 11/60 Vac/dc

Este indicador de panel mide señales de procesos en mA y Vdc, y le proporciona la tensión de exitación configurable para la alimentación del transductor. El indicador de panel tiene un tamaño de 96 x 48 mm, con 5 dígitos de 14 mm de altura con hasta ±99999 con punto decimal seleccionable. Este indicador de panel tiene unas opciones de salida y control con 1, 2 y 3 relés, salidas analógicas aisladas, salidas en comunicación Modbus RTU, salidas transistor, salidas para control SSR, RS-485 ASCII y RS-232.

Además, el indicador de panel tiene alarmas independientes configurables de máxima o mínima, con 1 o 2 setpoints por alarma, histéresis, retardo independiente de activación y desactivación y opción de relé invertido. El indicador de panel tiene protección IP 65 frontal y conexiones mediante bornas enchufables de tornillo para uso industrial.

Características

- Indicador de panel para señales de procesos en mA y Vdc
- Pantalla de LED 6 dígitos de color rojo de 14 mm
- Dimensiones 96 x 48 mm
- Funciones: Field correction, Tara, On Power Up, Peak & Hold
- Dos versiones de alimentación 85/265 Vac/dc / 11/60 Vac/dc

Especificaciones

Pantalla
Dígitos6
PantallaLED de 6 dígitos y 7 segmentos
Indicación999999 / -199999
Punto decimalConfigurable
Color Rojo o verde (consultar disponibilidad)
Altura dígitos14 mm
Lecturas3,5 lecturas/segundo
Refresco3,5 lecturas/segundo

Señales de procesos
Rangos de señal4/20 mA, 0/10 Vdc, ±20 mA, ±10 Vdc, ...
Tensión de excitación +20 Vdc, +15 Vdc, +10 Vdc, +5 Vdc (máx. 35 mA)
Precisión0,03% F.S. ±1 dígito
Deriva del offset10 ppm/ºC
Deriva del span*25 ppm/ºC
*la deriva del span incluye la deriva del offset
Tiempo de respuesta<300 mseg. (0% a 99% señal)
Impedancia de entrada11 Ohm en mA, 932 KOhm en Vdc

Señales de potenciómetro
Rango de señalDesde 200 Ohms a 5 MOhms
Tensión de excitación +5 Vdc (máx. 35 mA)
Precisión0,10% F.S. ±1 dígito
Deriva del offset10 ppm/ºC
Deriva del span*35 ppm/ºC
*la deriva del span incluye la deriva del offset
Tiempo de respuesta<1000 mseg. (0% a 99% señal)
Impedancia de entrada932 KOhm

Otras especificaciones
Alimentación "1"85 a 265 Vac/dc (aislada 2500 Veff)
Alimentación "2"11 a 60 Vdc y 24/48 Vac (aislada 1500 Veff)
Opciones de salida y controlRelés, salidas analógicas, comunicaciones serie, ...
Consumo<1.5 W (solo indicador)
<4.0 W (indicador con opciones)
ProtecciónFrontal: IP65
Conexiones eléctricasBorna enchufable de tornillo
Montaje Panel
Corte del panel92 x 44 mm
Dimensiones96 x 48 x 91 mm
Profundidad91 mm (incluye terminales)
PesoAprox. 150 g
Temperatura operativa0 ... 50 °C
Temperatura de almacenamiento-20 ... 70 °C

Contenido del envío

1 x Indicador de panel para señales de procesos serie PCE-DPD-IVx
1 x Terminal de alimentación
1 x Terminal de señal
1 x Lámina de unidades
1 x Manual de instrucciones

Nota: El manual completo, ficha técnica y resto de documentación en Castellano del dispositivo lo encontrará en la sección de descargas.
