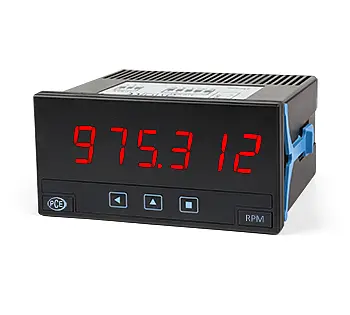

Indicador de panel serie PCE-DPD-Px

Referencia: PCE-DPD-P
GTIN (EAN):
236,90 €
286,65 €
Precio sin IVA ni gastos de envío (8,00 € + IVA)
PCE-DPD-P
Plazo de entrega: 1-3 Días (Salvo fin Stock)

Descripción

Indicador de panel digital de pulsos serie PCE-DPD-Px Contador de impulsos, tacómetro y periodímetro / Pantalla de LED 6 dígitos de color rojo de 14 mm

Este indicador de panel digital multifunción es un contador de impulsos, tacómetro y periodímetro, para todo tipo de señales de impulsos, y para todos tipo de aplicaciones en la industria. El indicador de panel digital tiene señales de entrada tipo impulso, y los tipos más habituales en la industria son NPN, PNP, Namur, push-pull, inductivo, libre de potencial, cuadratura, ...

El indicador de panel digital tiene un tamaño de 96 x 48mm y muestra los valores en una pantalla LED de 6 dígitos de color rojo de 14 mm. El indicador de panel digital tiene funciones para configurar rápidamente el sensor, multiples tipos de contaje (suma, resta, inhibición, cuadratura, ...), accesos directos a setpoints de alarma, función "trigger sense" y retardos de alarma configurables, entre otras funciones.

Este dispositivo tiene un diseño modular lo que le permite una gran flexibilidad a la hora de sustituir, cambiar, añadir o reemplazar cualquiera de sus módulos que necesite.

Características

- Indicador de panel digital con función de contador de impulsos, tacómetro y periodímetro
- Pantalla de LED 6 dígitos de color rojo de 14 mm
- Dimensiones 96 x 48 mm
- Funciones: Entradas Push-pull, NPN, PNP, Namur, pick-up, TTL, inductivos, contacto mecánico, señales cuadratura (encoder)
- Dos versiones de alimentación 85/265 Vac/dc / 11/60 Vac/dc

Especificaciones

PantallaLED de 6 dígitos y 7 segmentos
Indicación999999 / -199999
Punto decimalConfigurable
Color Rojo o verde (consultar disponibilidad)
Altura dígitos14 mm
Señales aceptadasNPN, PNP, Namur, pick-up, TTL, inductivos, mecá-nicos, cuadratura, ...
Tensión de excitación +5 Vdc, +9 Vdc, +15 Vdc, +18 Vdc (máx. 70 mA)
Vdc máxima a la entrada±30 Vdc
Precisión del cuarzo±0.01 %
Estabilidad térmica20 ppm/ºC
Refresco del display15 refrescos / segundo
Frecuencias máximascontaje hasta 250 KHz
tacómetro y periodímetro hasta 500 KHz
Frecuencias mínimastacómetro y periodímetro hasta 1 mHz (0.001 Hz)
Alimentación ‘1’85 a 265 Vac/dc (aislada 2500 Veff)
Alimentación ‘2’ 11 a 60 Vdc y 24/48 Vac (aislada 1500 Veff)
Opciones de salida y controlrelés, salidas analógicas, comunicaciones serie, ...
Consumo<1.5 W (solo indicador)
<4.0 W (indicador con opciones)
Conexiones eléctricasBorna enchufable de tornillo
ProtecciónFrontal: IP65
Montaje Panel
Corte del panel92 x 44 mm
Dimensiones96 x 48 x 91 mm
PesoAprox. 150 g
Temperatura operativa0 ... 50 °C
Temperatura de almacenamiento-20 ... 70 °C

Contenido del envío

1 x Indicador de panel digital serie PCE-DPD-Px
1 x Terminal de alimentación
1 x Terminal de señal
1 x Lámina de unidades
1 x Manual de instrucciones

Nota: El manual completo, ficha técnica y resto de documentación en Castellano del dispositivo lo encontrará en la sección de descargas.
