Indicador de potencia PCE-N100

Referencia: PCE-N100

GTIN (EAN):

581,00 €

Precio (sin IVA)

703,01 €

Precio (con IVA)

Precio sin IVA ni gastos de envío (8,00 € + IVA)

Referencia

PCE-N100

Plazo de entrega: 3 - 4 semanas

Tensión de entrada

Salidas

Interfaz

Método de medición

3 fases (1/5 A)

Display

LED

Tipo de instrumento

Montaje en panel

Consúltenos

Descripción

Indicador de potencia de instalación fija / Pantalla LED / Ethernet / Registro de datos

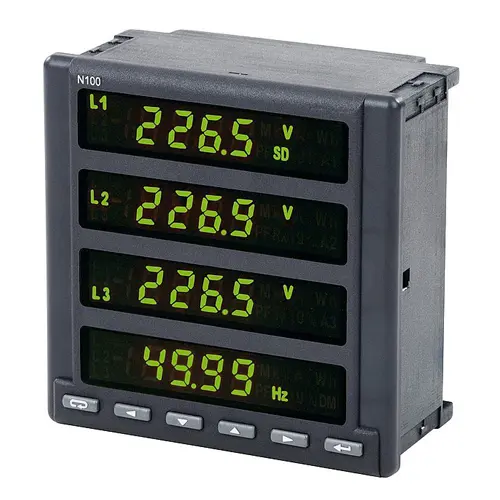

El indicador de potencia PCE-N100 se puede usar para la medición continua de los parámetros de red. El indicador de potencia dispone de 4 indicadores LED que informan continuamente sobre los valores de medición. El indicador de potencia también puede registrar los valores en su memoria interna. Por tanto, el indicador de potencia PCE-N100 es un equipo ideal para la documentación continua de los parámetros de red. El indicador de potencia mide corriente hasta 5 A y tensión hasta 400 V (P-N). A través de los factores de conversión ajustables y transductores de corriente, puede medir hasta 6 kA. Además del análisis de potencia, también puede medir los armónicos de la red. Este indicador de potencia es ideal para ser instalado de forma fija. El usuario puede acceder al indicador de potencia PCE-N100 a través de la interfaz Ethernet.

Características

- Dimensiones para instalación en panel: 144 x 144 mm

- Medición de U, I, f, P, Q, S, PF...

- Función alarma

- Alimentación separada

- Registro de datos

- Interfaz Ethernet

- Interfaz Modbus RS-485

Especificaciones

Magnitud	Rango	Precisión
Corriente In 1 A 5 A	0,005 ... 1,2 kA AC 0,025 ... 6 kA AC	± 0,2 % del valor
Tensión L-N 57,7 V 230 V 400 V	11,5 ... 70 V AC 46 ... 276,0 V AC 138 ... 48 V AC	± 0,2 % del valor
Tensión L-L 100 V 400 V 690 V	20 ... 120 V AC 80 ... 480 V AC 138 ... 830 V AC	± 0,5 % del valor
Frecuencia	45,0 ... 65,0 Hz	± 0,2 % del valor
Potencia activa	-1,99 kW ... 1,99 GW	± 0,5 % del valor
Potencia reactiva	-1,99 kVar ... 1,99 GVar	± 0,5 % del valor
Potencia aparente	-1,99 kVA ... 1,99 GVA	± 0,5 % del valor
Factor de potencia PF	- 1 ... 1	± 1 % del valor
Tan φ	-1,2 ... 1,2	± 1 % del valor
Cos φ	-1 ... 1	± 1 % del valor
φ	- 180 ... 180 °	± 0,5 % del valor
Energía activa	-1,99 kWh ... 1,99 GWh	± 0,5 del valor
Energía reactiva	-1,99 kVarh ... 1,99 GVarh	± 0,5 del valor
Energía aparente	-1,99 kVAh ... 1,99 GVAh	± 0,5 del valor
THD	0 ... 100 %	± 5 % del valor
Armónicos hasta la orden 51(U/I)	0 ... 100 %	± 5 % del valor
Especificaciones técnicas genéricas del indicador de potencia de instalación fija
Interfaz RS-485	Modbus RTU 8N2 / 8E1 / 8O1 / 8N1 Baudios 4800 / 9600 / 19200 / 38400 bit/s
Interfaz de datos	Ethernet 10 / 100 MBits
Pantalla	4 x indicadores LED de 4,5 dígitos (2 colores)
Alimentación	85 ... 253 V AC / 90 ... 300 V DC
Condiciones ambientales	-20 ... +55 °C / 25 ... 95 % H.r.
Condiciones de almacenamiento	-30 ... +70 ° C / sin condensación
Seguridad eléctrica	EN 61010-1
Dimensiones	144 x 144 x 77 mm
Dimensiones del panel	138 x 138 mm
Peso	Aprox. 800 g
Tipo de protección	IP 40

Contenido del envío

1 x Indicador de potencia de instalación fija PCE-N100

Bornes de conexión

1 x Material de sujeción

1 x Instrucciones de uso
