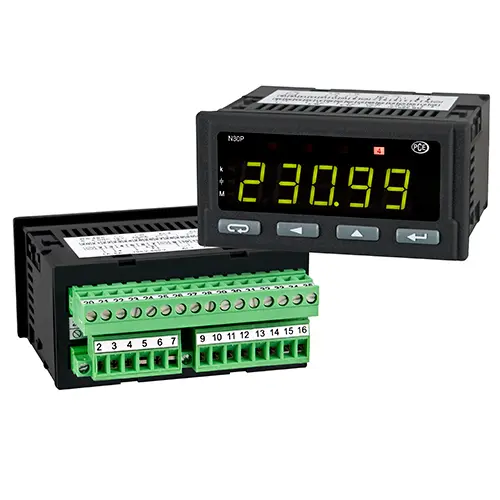

Indicador de potencia PCE-N30P

Referencia: PCE-N30P
GTIN (EAN):
203,90 €
246,72 €
Precio sin IVA ni gastos de envío (8,00 € + IVA)
PCE-N30P
Plazo de entrega: 3 - 4 semanas
1 Fase (1/5 A)
LED
Montaje en panel

Descripción

Indicador de potencia para medición en una fase de parámetros como la tensión, corriente, potencia, ángulo de fase ... / salida de impulso opcional y interfaz RS485 / frontal IP 65

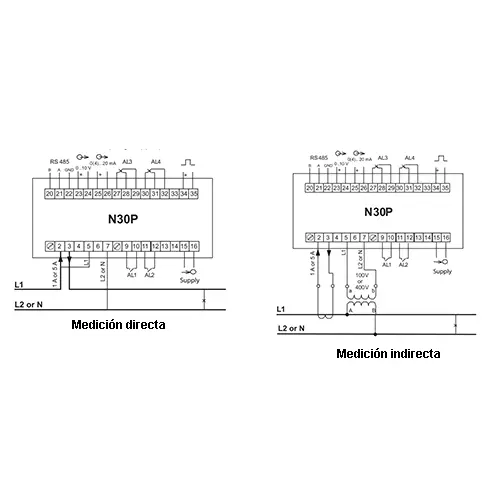

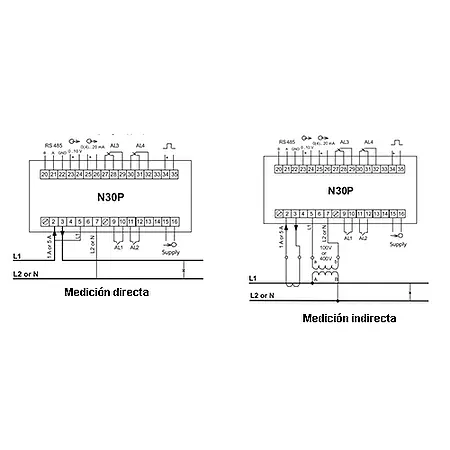

El indicador de potencia PCE-N30P es un instalación-indicador que registra y muestra parámetros importantes de la red de una fase. El indicador de potencia PCE-N30P calcula la potencia aparente, activa y reactiva, el ángulo de desfase y el factor de potencia de las magnitudes de corriente y tensión. Además calcula la potencia promedio durante 15 minutos y la tensión promedio durante 10 minutos. La parametrización y el manejo se realiza mediante las cuatro teclas de la parte frontal del dispositivo. Los rangos de medición del indicador de potencia (corriente 5 A, tensión 400 V) se pueden ampliar con el convertidor de tensión y corriente. El punto decimal se ajusta automáticamente en función del valor de medición. Las dos salidas de alarma, incluidas en la versión básica, activan una alarma si se exceden los valores límites. Además, el color de indicación del valor de medición cambia con la activación de la alarma. La salida de impulso (opcional disponible) genera 5000 impulsos por kWh. Con la interfaz RS485 (opcional disponible) también puede seleccionar los valores de medición.

Características

- Medición y presentación de 16 parámetros
- Frontal IP 65
- Pantalla tri-color
- Dos salidas de alarma
- Relación corriente / tensión ajustable
- Opcional interfaz RS-485

Especificaciones

Entradas Corriente: 0,02 ... 6 A
Tensión: 0 ... 480 V
Frecuencia: 45.00 ... 100.00 Hz
PrecisiónTensión, corriente, frecuencia: 0,2 %
Potencia activa, aparente, reactiva : 0,5 %
Factor de potencia: 0,5 %
Desfase: 1 %
Energía activa, energía reactiva: 0,5 %
Pantalla5 dígitos de 7 segmentos, tri-color
Potencia absorbida 6 VA
Salidas 2 relés de alarma 250 V / 0,5 A NO
Opcional:
Salida analógica (0/4 ... 20 mA o 0 ... 10 V)
Interfaz RS485,
Salida de impulso (5000 impulsos/kWh)
Temperatura ambientalTemperatura operativa: -25 °C ... 55 °C
Almacenamiento: -33 °C ... +70 °C
Dimensiones96 x 48 x 93 mm
Dimensiones para instalación en panel92 x 45 mm (según DIN)
Tensión de alimentación85 ... 253 V AC (45 ... 65 Hz) o DC
20 ... 40V AC (45 ... 65 Hz) o DC
Tipo de protecciónFrontal: IP 65
Peso< 200 g
MontajeClips de montaje con tornillos de sujeción, conexión mediante regletas de bornes
Normativas EN 61010-1 CAT III 600 V

Contenido del envío

1 x Indicador de potencia PCE-N30P
1 x Material de sujeción
1 x Instrucciones de uso
