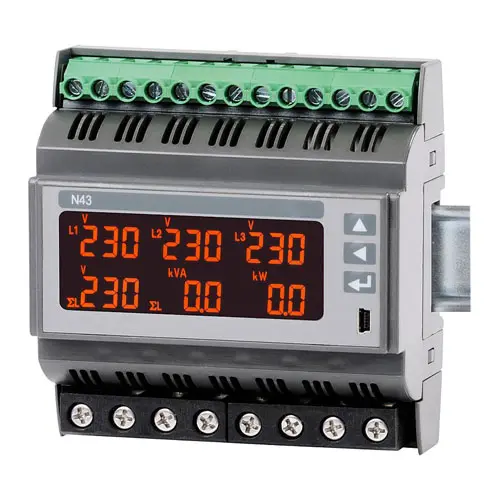

Indicador de potencia PCE-N43

Referencia: PCE-N43

GTIN (EAN):

324,90 €

Precio (sin IVA)

393,13 €

Precio (con IVA)

Precio sin IVA ni gastos de envío (8,00 € + IVA)

Referencia

PCE-N43

Plazo de entrega: 3 - 4 semanas

Entrada de corriente

Entrada de tensión

Alimentación

Método de medición

3 fases (1/5 A & 63 A)

Display

LCD

Tipo de instrumento

Montaje en carril DIN

Consúltenos

Descripción

Indicador de potencia para el cumplimiento de la norma ISO 50001 / hasta 63 A en directa / interfaz Modbus / medición y visualización de corriente, tensión, potencia, factor de potencia, ángulo de fase...

El indicador de potencia PCE-N43 mide la corriente hasta 63 A en directa. Esto hace que sea posible conectar el indicador de potencia al lado de la distribución principal. Por supuesto, también es posible la medición de corrientes más altas a través de transformadores de corriente.

El indicador de potencia PCE-N43 mide todos los parámetros relevantes de la red tales como corriente, tensión, potencia, etc. El indicador de potencia PCE-N43 es ideal para cumplir con la norma de gestión energética ISO 50001. Además de la visualización directa de los parámetros medidos, éstos se pueden transferir a través de Modbus. Así, es posible almacenar los datos.

Características

- Medidas hasta 63 A en directa

- Medición de la U, I, M, P, Q, S, PF ...

- Montaje en carril DIN

- Función de alarma

- Para cumplir con la norma ISO 50001

- Salida de impulsos para energía activa

- Fácil de utilizar

- Pantalla LCD retroiluminada

- Fácil de instalar

- Interfaz RS485 Modbus

Especificaciones

Entrada	Pantalla	Rango de medición	Precisión
Corriente
1 A	0,00 ... 1200 A	0,005 ... 1,2 A AC
5 A	0,00 ... 60000 A	0,025 ... 6 A AC	± 0,5 % rango de med.
63 A	0,10 ... 63 A	0,10 ... 76 A
Tensión L-N
57,7 V	2,8 ... 70,0 kV
230 V	0,0 ... 1,012 MV	195 ... 253 V	± 0,5 % rango de med.
290 V	0,0 ... 1,200 MV	246 ... 300 V
Tensión L-L
100 V	5,00 ... 120 kV	340 ... 440 V
400 V	0,0 ... 1,715 MV	425 ... 520 V	± 0,5 % rango de med.
500 V	0,0 ... 2,000 MV
Frecuencia	47,0 ... 63,0 Hz	47,0 ... 63,0 Hz	± 0,5 % rango de med.
Potencia activa	-9999 ... 999 MW	-1,52 kW ... 1,52 kW	± 1 % rango de med.
Potencia reactiva	-9999 ... 999 MVAR	-1,52 ... 1,52 MVAR	± 1 % rango de med.
Potencia aparente	0,00 VA ... 999 MVA	1,0 VA ... 1,52 VA	± 1 % rango de med.
Factor de potencia PF	-1 ... 1	-1 ... 1	± 1 % rango de med.
Tan φ	-1,2 ... 1,2	-1,2 ... 1,2	± 1 % rango de med.
Salidas de relé		3 / máx. 250 V AC / 0,5 A
Salida de impulsos potencia activa		1 x O/C (NPN)
Interfaz RS485		Modbus RTU 8N2 / 8E1 / 8 O1 / 8N1 Velocidad de transmisión 4800 / 9600 / 19200 / 38400 bit/s
Pantalla		LCD con iluminación de fondo
Tensión de alimentación desde L3		85 ... 253 V AC / DC - 20 ... 40 V AC / DC
Condiciones ambientales		-20 ... 55 ºC / 25 ... 95% H.r.
Condiciones de almacenamiento		-30 ... 70ºC / sin condensación
Seguridad eléctrica		EN 61010-1
Dimensiones		105 x 110 x 60 mm
Montaje		Carril DIN
Peso		300 g
Protección		IP20
Peso		Aprox. 250 g
Montaje		Sobre regleta de montaje de 35 mm
Condiciones ambientales		-10 ... +55 ºC / <95 % H.r.
Grado de protección		CAT III 300 V / CAT II 600 V

Contenido del envío

1 x Indicador de potencia PCE-N43

1 x Instrucciones de uso
