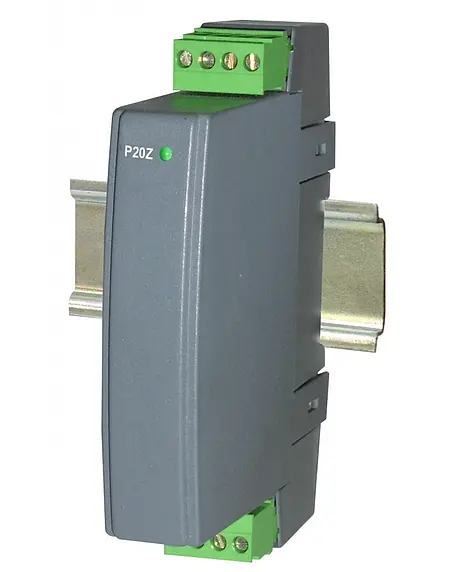

Transductor de corriente PCE-P20Z para corriente alterna

Referencia: PCE-P20Z

GTIN (EAN):

Descripción

Transductor de corriente para corrientes alternas / entrada de 1 A o 5 A / medición del valor efectivo real / salida 0 ... 20 mA o 0 ... 10 V / diferentes tensiones de alimentación / regleta de montaje

El transductor de corriente PCE-P20Z se utiliza para convertir una corriente en una señal normalizada. Esto permite una detección precisa de diferentes corrientes usando el transductor de corriente. El transductor de corriente posee una entrada RMS de hasta 5 A AC. La entrada del transductor de corriente permite realizar mediciones de corriente de forma directa. Por otro lado, no es ningún problema conectar el convertidor de corriente al transductor de corriente. Esto permite convertir corrientes de varios cientos de amperios en una señal que los sistemas de regulación y control puedan procesar. La salida puede ser de 0 ... 20 mA o 0 ... 10 V. La tensión de alimentación del transductor de corriente es de 85 ... 250 V AC / DC o 20 ... 40 V AC / DC.

Características

- Medición RMS

- Salida 0 ... 10 V o 4 ... 20 mA

- Diferentes tensiones de alimentación

- Montaje sobre regleta de montaje

- Entrada 1 A o 5 A

- Medición de corriente directa o indirecta

- Permite conectar un convertidor de corriente

- De fácil manejo

Especificaciones

Entrada	1 A AC 5 A AC
Clase de precisión	0,2
Frecuencia	45 ... 500 Hz
Salida	4 ... 20 mA 0 ... 10 V
Dimensiones	22,5 x 120 mm 100 mm
Montaje	Regleta de montaje de 35 mm
Tipo de protección	IP 50
Tensión de alimentación	85 ... 253 V AC / DC 20 ... 40 V AC / DC
Potencia absorbida	4 VA
Condiciones ambientales	-20 ... 55 ºC / <95 % H.r.
Sección transversal máxima del cable	1,5 mm²

Contenido del envío

1 x Transductor de tensión PCE-P20Z

1 x Instrucciones de uso
