Watímetro PCE-PA 8300-2

Referencia: PCE-PA 8300-2

GTIN (EAN): 4250348716767

MXN$ 96,407.00

Precio (sin IVA)

MXN$ 111,832.12

Precio (con IVA)

Precio sin IVA ni gastos de envío (MXN$ 0.00 + IVA)

GTIN (EAN):

4250348716767

Referencia

PCE-PA 8300-2

Plazo de entrega: 1-3 Días (Salvo fin Stock)

Art

Análisis de armónicos

Frecuencia

50 / 60 Hz

Fuente de alimentación

–

Rango de corriente

0 ... 1200 A

Anzahl Kanäle

3 Canales

Rango de voltaje

10 ... 600 V

Genauigkeit

0,5 %

Memoria

Sí

Categoría

–

Interfaz

USB / RS-232

Messwertanzeige

Sí

Consúltenos

Accesorio

Set de pinzas PCE-PA C2 (3000 A)

MXN$ 22,999.00

Set de pinzas PCE-PA C1 (1200 A)

MXN$ 17,202.00

Descripción

Watimetro y armónicos y medidor de energía / hasta 3000 A AC /
con tarjeta de memoria SD / pantalla gráfica / diferentes pinzas de corriente

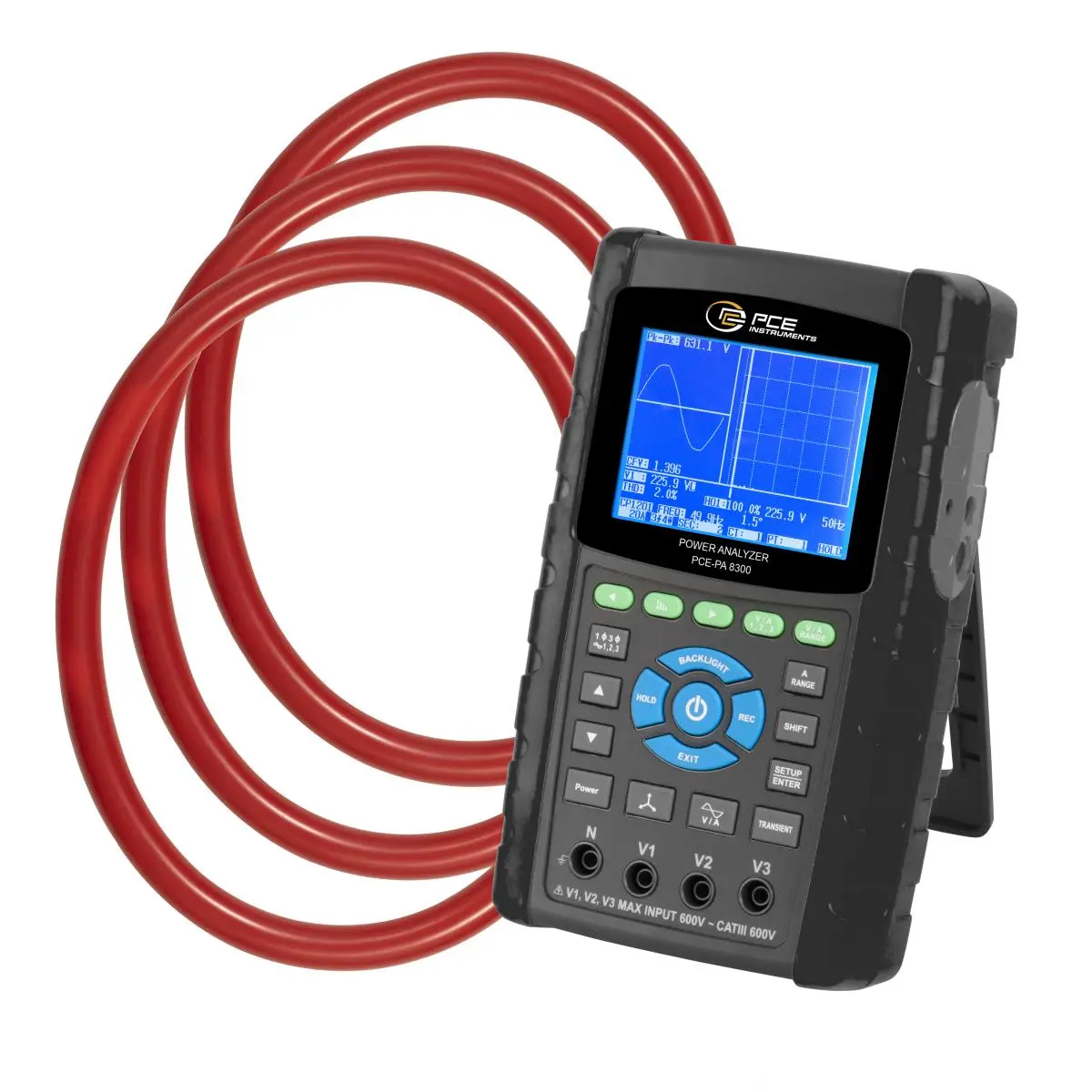

El watímetro PCE-PA 8300-2 destaca por su manejo sencillo. Incluye una tarjeta SD para guardar los valores. El watimetro PCE-PA 8300-2 es perfecto para medir la potencia y analizar la red eléctrica. Este watímetro mide hasta 9999 MW. Además, puede detectar con exactitud armónicos hasta el orden 50. Podrá comprobar todos los resultados a través de la pantalla LCD. Con este watimetro podrá detectar cualquier distorsión en la red eléctrica. También podrá programar un intervalo de registro para almacenar los datos en la tarjeta SD. Así, podrá realizar análisis de la potencia y de la red eléctrica con mayor precisión. Esto también le permitirá efectuar registros de larga duración. El watímetro está disponible en dos sets. El watimetro PCE-PA 8300-2 incluye unas pinzas flexibles para 3000 A.

Características

- Watímetro y calidad de red
trifásica
- Mide corrientes de hasta 3000 A AC
- Disponible con pinzas hasta 3000 A AC
- Análisis de armónicos
- Mide potencia aparente, activa y reactiva
- Mide el factor de potencia
- Medición de THD
- Compatible con pinzas de otros fabricantes

- Tarjeta de memoria SD
- Intervalo de registro programable
- Mide hasta 600 V AC
- Mide frecuencia y ángulo de fase

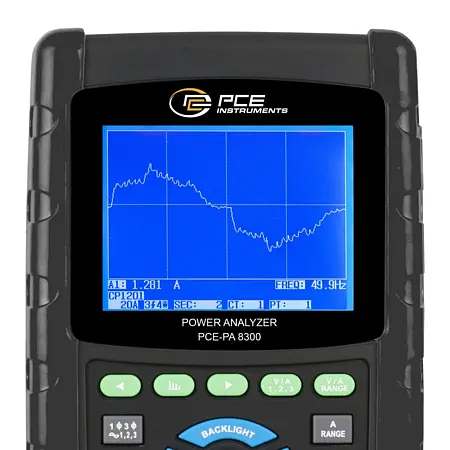

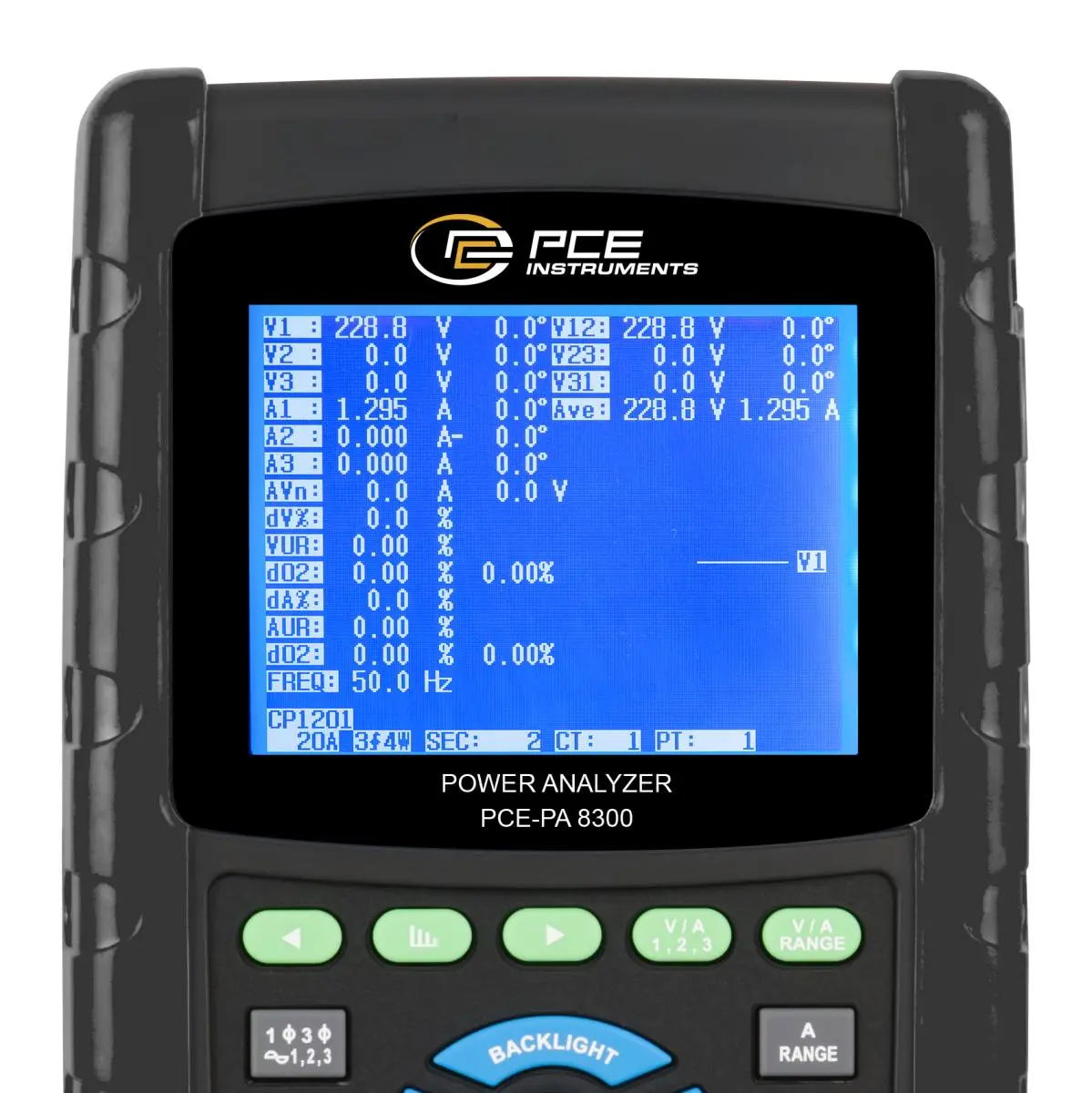

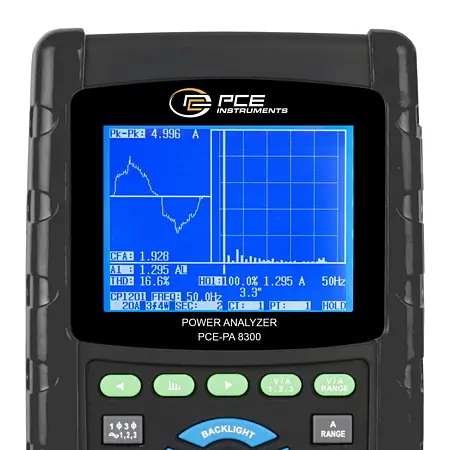

- Pantalla gráfica con visualización de
armónicos

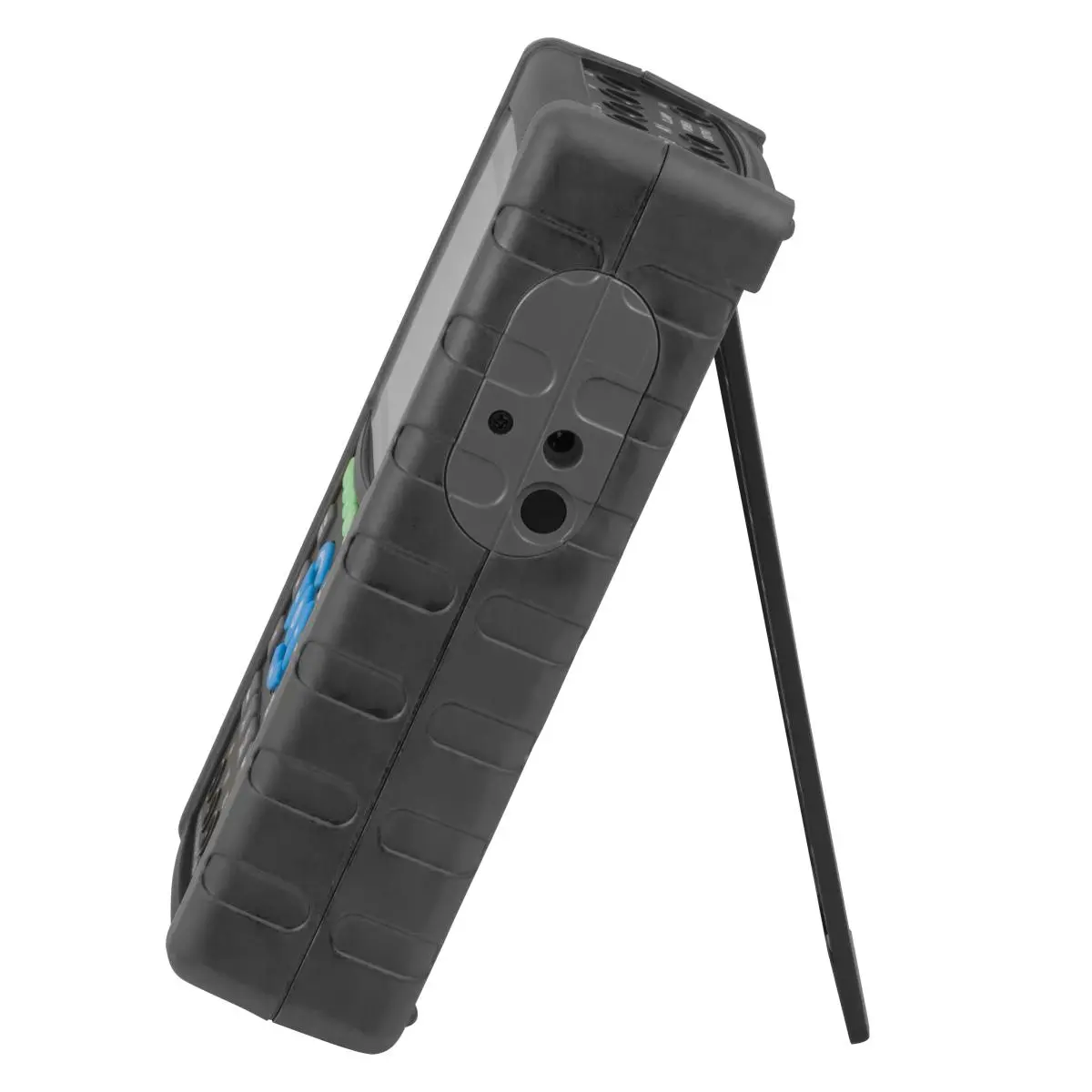

- Carcasa robusta
- Selección de rango automático (AC V)

Especificaciones

Especificaciones técnicas
Especificaciones eléctricas
Medición de tensión (AC V)
Rango de medición	Resolución	Precisión
10 V ... 600 V (fase a neutro) 10 V ... 600 V (fase a fase)	0,1 V	±(0,5 % + 0,5 V)
Medición de la corriente (AC A) con el Set 2
Rango de medición	Resolución	Precisión
30 A	0,001 A (< 10 A) 0,01 A (>= 10 A)	±(0,5 % + 0,1 A)
300 A	0,01 A (< 100 A) 0,1 A (>= 100 A)	±(0,5 % + 0,5 A)
3000 A	0,1 A (< 1000 A) 1 A (>= 1000 A)	±(0,5 A + 5 A)
Potencia activa
Rango de medición	Resolución	Precisión
0 ... 9,999 kW	0,001 kW	±(1 % + 0,008 kW)
10 ... 99,99 kW	0,01 kW	±(1 % + 0,008 kW)
100 ... 999,9 kW	0,1 kW	±(1 % + 0,8 kW)
1 ... 9,999 MW	0,001 MW	±(1 % + 0,008 MW)
Potencia aparente
Rango de medición	Resolución	Precisión
0 ... 9,999 kVA	0,001 kVA	±(1 % + 0,008 kVA)
10 ... 99,99 kVA	0,01 kVA	±(1 % + 0,08 kVA)
100 ... 999,9 kVA	0,1 kVA	±(1 % + 0,8 kVA)
1 ... 9,999 MVA	0,001 MVA	±(1 % + 0,008 MVA)
Potencia reactiva
Rango de medición	Resolución	Precisión
0 ... 9,999 kVAR	0,001 kVAR	±(1 % + 0,008 kVAR)
10 ... 99,99 kVAR	0,01 kVAR	±(1 % + 0,08 kVAR)
100 ... 999,9 kVAR	0,1 kVAR	±(1 % + 0,8 kVAR)
1 ... 9,999 MVAR	0,001 MVAR	±(1 % + 0,008 MVAR)
Energía activa
Rango de medición	Resolución	Precisión
0 ... 9,999 kWh	0,001 kWh	±(2 % + 0,008 kWh)
10 ... 99,99 kWh	0,01 kWh	±(2 % + 0,08 kWh)
100 ... 999,9 kWh	0,01 kWh	±(2 % + 0,8 kWh)
1 ... 9,999 MWh	0,001 MWh	±(2 % + 0,008 MWh)
Energía aparente
Rango de medición	Resolución	Precisión
0 ... 9,999 kVAh	0,001 kVAh	±(2 % + 0,008 kVAh)
10 ... 99,99 kVAh	0,01 kVAh	±(2 % + 0,08 kVAh)
100 ... 999,9 kVAh	0,01 kVAh	±(2 % + 0,8 kVAh)
1 ... 9,999 MVAh	0,001 MVAh	±(2 % + 0,008 MVAh)
Energía reactiva
Rango de medición	Resolución	Precisión
0 ... 9,999 kVARh	0,001 kVARh	±(2 % + 0,008 kVARh)
10 ... 99,99 kVARh	0,01 kVARh	±(2 % + 0,08 kVARh)
100 ... 999,9 kVARh	0,01 kVARh	±(2 % + 0,8 kVARh)
1 ... 9,999 MVARh	0,001 MVARh	±(2 % + 0,008 MVARh)
Factor de potencia
Rango de medición	Resolución	Precisión
0 ... 1	0,01	± 0,04
Ángulo de fase
Rango de medición	Resolución	Precisión
-180° ... 180°	0,1°	± 1°
Frecuencia
Rango de medición	Resolución	Precisión
45 ... 65 Hz	0,1 Hz	± 0,1 Hz
Armónicos de tensión alterna a 50/60 Hz
Rango de medición	Resolución	Precisión
Orden 1 ... 20	0,1 V 0,1 %	± (2 % + 0,5 V) ± (2 % + 10 dígitos)
Orden 21 ... 30	0,1 V 0,1 %	± (2 % + 0,5 V) ± (2 % + 20 dígitos)
Orden 31 ... 50	0,1 V 0,1 %	No especificada
Armónicos de corriente alterna a 50/60 Hz
Rango de medición	Resolución	Precisión
Orden 1 ... 20	0,1 A 0,1 %	± (2 % + 0,5 A) ± (2 % + 10 dígitos)
Orden 21 ... 30	0,1 A 0,1 %	± (2 % + 0,5 A) ± (2 % + 20 dígitos)
Orden 31 ... 50	0,1 A 0,1 %	No especificada
Especificaciones técnicas generales
Pantalla	LCD de 3,7 " (320 x 240 píxeles) con iluminación de fondo
Estándar de seguridad	IEC1010CAT III 600 V
Impedancia de entrada AC V	10 MOhmios
Frecuencia de funcionamiento de las pinzas de corriente	40 Hz ... 1 kHz
Frecuencia de funcionamiento de las pinzas de corriente comprobadas	45 Hz ... 65 Hz
Protección de sobrecarga	AC V AC A	720 V RMS 1300 A con pinzas de corriente
Memoria	Tarjeta SD
Intervalo de registro	1 segundo
Función de registrador de datos	Registro en tiempo real en tarjeta SD
Cuota de registro	2 ... 7200 segundos
Salida de datos (visualización en tiempo real desde un PC)	Mediante USB o RS-232, según el cable de conexión
Temperatura de funcionamiento	0 ... +50 °C
Humedad ambiental permitida	< 80 % H.r.
Alimentación	8 x pilas 1,5 V AA Adaptador de red de 9 V
Consumo	Medidor: 300 mA DC Pinzas de corriente: 34 mA DC
Diámetro máx. del cable	50 mm
Dimensiones	Medidor: 225 x 125 x 64 mm Pinzas de corriente: 210 x 64 x 33 mm Mordaza: 86 mm (exterior)
Peso	Medidor: 948 g (con las pilas puestas) Pinzas de corriente: 467 g (con el cable)

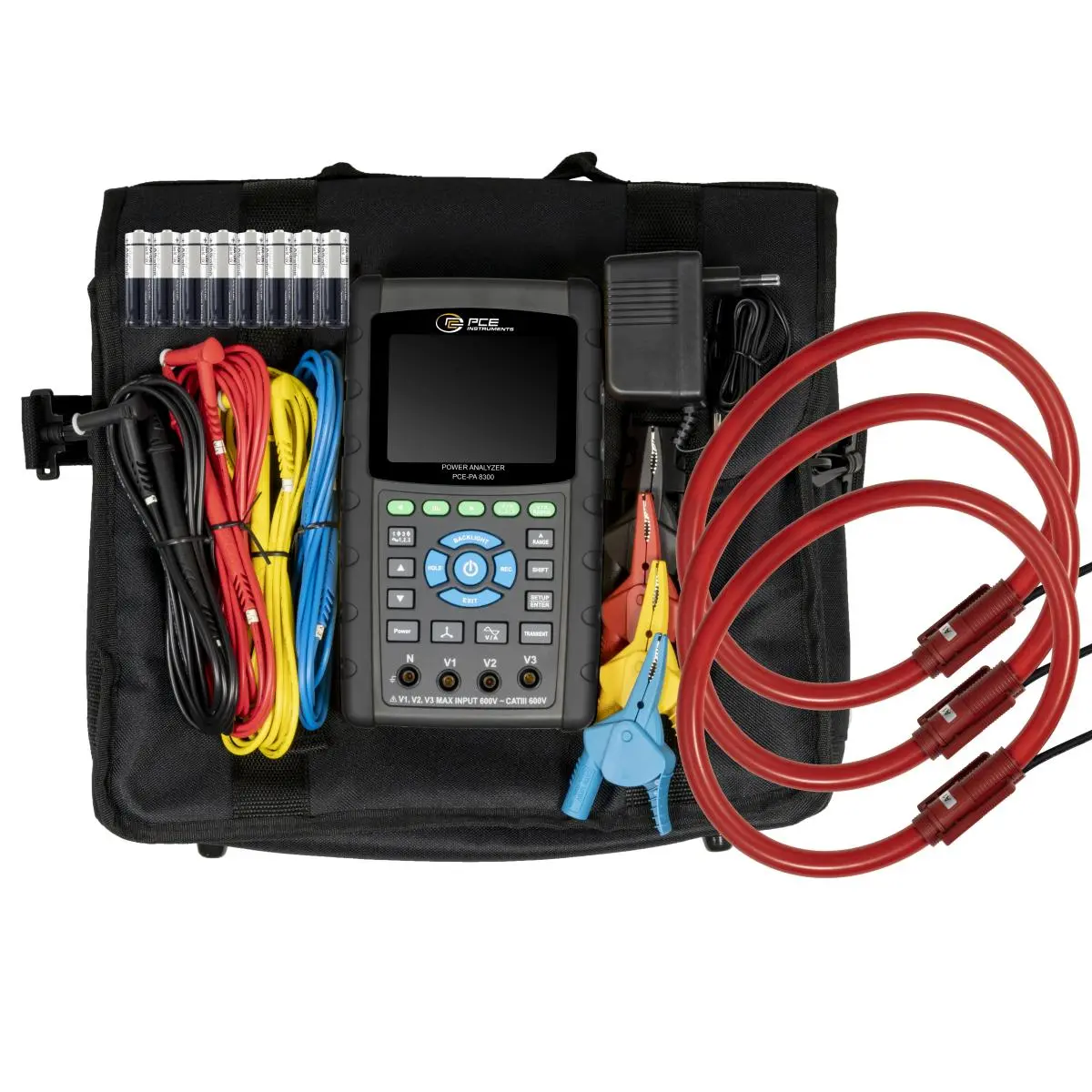

Contenido del envío

Contenido del envío
1 x Watímetro PCE-PA 8300-2
3 x Pinzas de corriente
4 x Pinzas de cocodrilo aisladas

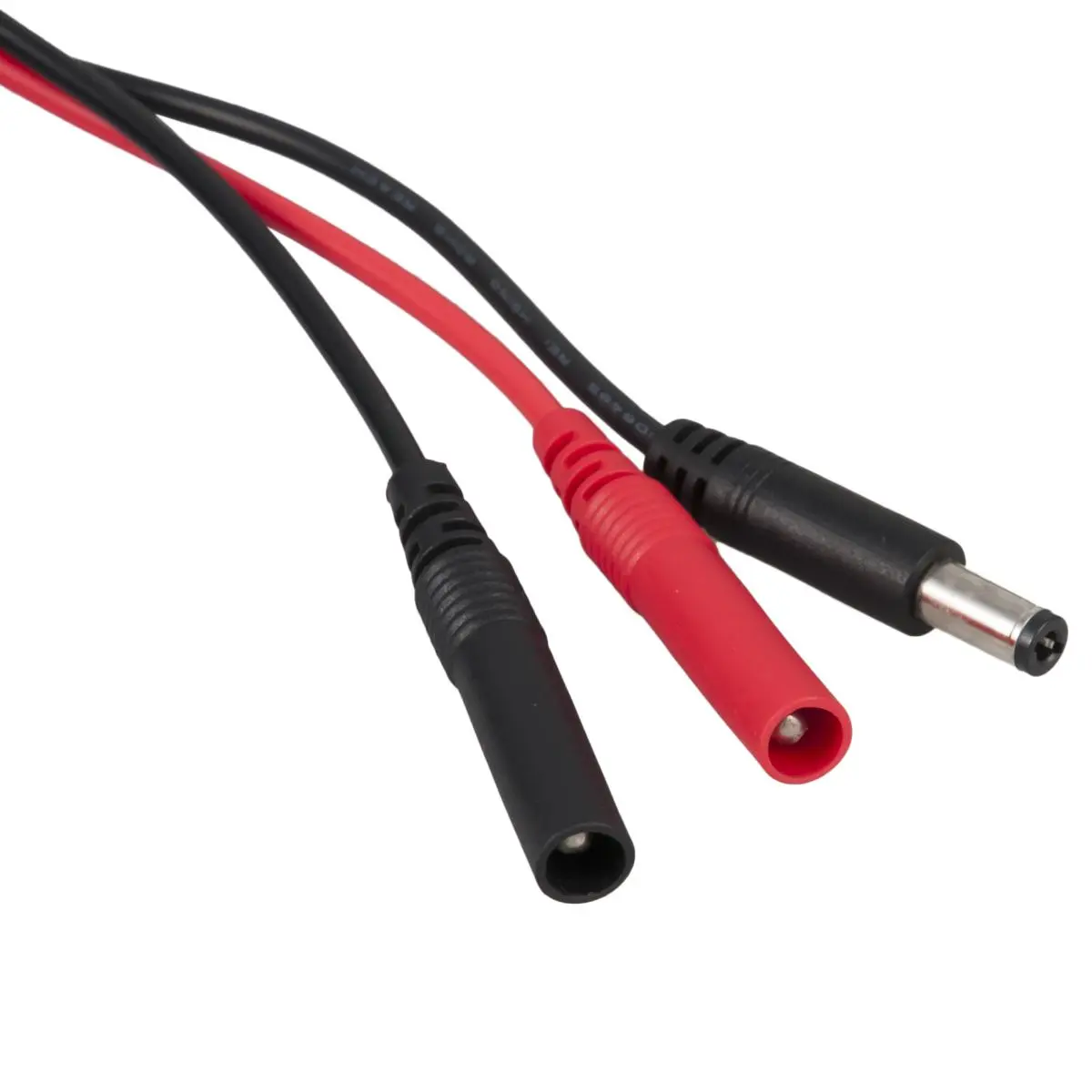

4 x Cables de prueba de seguridad
8 x Pilas 1,5 V AA
1 x Adaptador de red de 9 V
1 x Funda de transporte
1 x Tarjeta de memoria SD de 2 GB
1 x Instrucciones de uso

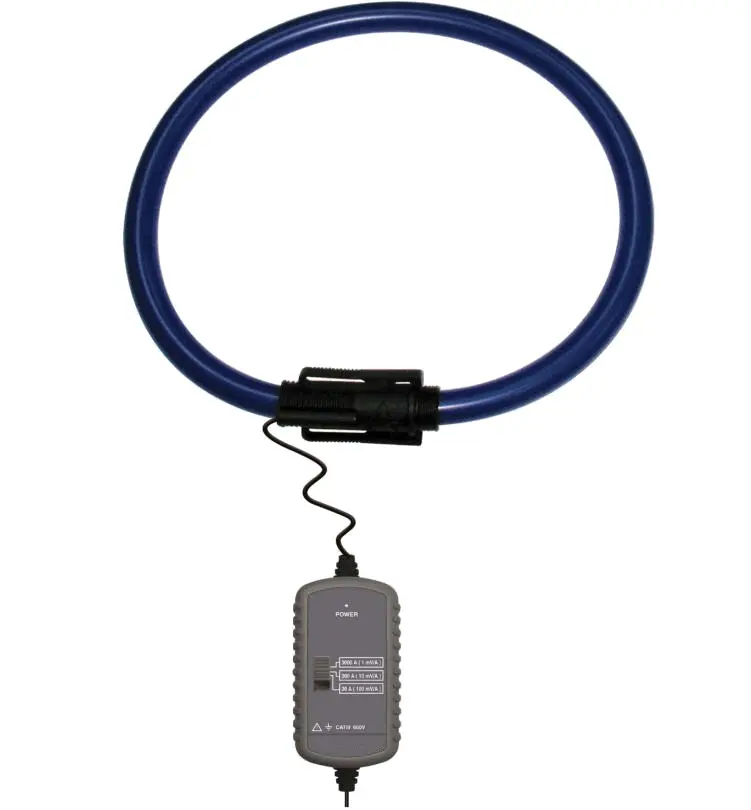

Set 1 PCE-PA 8300-2:
PCE-PA 8300 + PCE-PA C2 (3000 A)
- Rango de medición: 30 A / 300 A / 3000 A
- Diámetro de la sonda flexible: 170 mm
- Longitud de la sonda flexible: 610 mm
- Longitud del cable de conexión: 3,4 m
- Rango de frecuencia: 45 Hz ... 400 Hz
- Peso: 410 g
