Kalibracja / Kalibrowanie

Przyrządy PCE: Twoje laboratorium kalibracyjne do profesjonalnej usługi kalibracji

System zarządzania jakością dla Usługa kalibracji PCE jest certyfikowana zgodnie z normą DIN EN ISO 9001:2015 i kalibruje różne urządzenia pomiarowe i testujące. Wiele urządzeń testowych firmy PCE Instruments z obszarów techniki pomiarowej, laboratoryjnej, ważenia i kontroli zostało już skalibrowanych przez nasze laboratorium kalibracyjne. Jeśli Twoja firma wymaga kalibracji ISO lub DAkkS, aby spełnić wytyczne dotyczące zarządzania urządzeniami testowymi zgodnie z DIN EN ISO 9001, jest ona opcjonalnie dostępna za pośrednictwem usługi kalibracji w laboratorium kalibracyjnym PCE Instruments, jeśli nie jest objęta zakresem dostawy.

Dzięki naszej rozbudowanej usłudze kalibracji jesteśmy w stanie skalibrować dużą liczbę mierzonych zmiennych. Wzorcujemy między innymi: manometry, twardościomierze, siłomierze, grubościomierze materiałów, mierniki grubości powłok, wibrometry, wilgotnościomierze, temperatury, połyskomierze, gazomierze, długościomierze, wagi, przepływomierze, mierniki redoks, przewodnościomierze mierniki i wiele więcej .

Przegląd kalibracji / usługi kalibracji

Parametry mechaniczne

n n n n

Rozmiar	Zakres pomiarowy / punkty odniesienia
► Drukuj	2,5 mbar … 18 barów
► Twardość Barcol (aluminium)	70 HBA
► Twardość według Leeba	490 HLD 640 HLD 805 HLD
► Twardość wg Rockwella	20 HRC 40 HRC 60 HRC
► masa (waga)	10 g … 300 kg
► Kraft	5 N ... 100 kN (ISO) 500 N ... 10 kN (DAkkS)
► Grubość materiału	5 mm 10 mm 20 mm 50 mm 100 mm
► Mierniki grubości powłok do 5000 µm	Referencje: 191; 368; 483; 795; 1016; 1463; 1951; 2794; 3446 µm
► Mierniki grubości powłok do 60 mm	3,9 mm 29,85 mm 54,94 mm
► Twardość Shore'a A	20 Shore A 40 Shore A 60 Shore A 80 Shore A
► Twardość Shore AD	60 Shore D 70 Shore D 90 Shore D
► Przyspieszenie wibracji, prędkość, przemieszczenie	0 … 20 m/s² 0 … 20 mm 0 …. 0,030 mm

Zliczanie cząstek zgodnie z ISO 21501-4

Rozmiar	Zakres pomiarowy / punkty odniesienia
► Mierzalne kanały	0,3 µm 0,5 µm 0,7 µm 1 µm 2,5 µm 5 µm

Parametry akustyczne

Rozmiar	Zakres pomiarowy / punkty odniesienia
► Poziom ciśnienia akustycznego	94 dB przy 1 kHz 114 dB przy 1 kHz

Analiza chemiczna

Rozmiar Zakres pomiarowy / punkty odniesienia n ► Przewodnictwo (metale) Tytan 1,09% IACS
Brąz 15,34% IACS
Magnez 31,81% IACS
Aluminium 57,05% IACS
Miedź 101,0% IACS ► Przewodnictwo (ciecze) 1413 µS/cm przy 25°C
12,88 mS/cm przy 25°C ► Chemiczne pH pH 4,00 czerwony przy 20°C
pH 7,00 zielony przy 20°C
pH 10,00 niebieski przy 20°C
n pH 7,02 zielony (7,00 @ 25 °C)
pH 10,13 niebieski (10,00 @ 25 °C)
n ► Redox 220 mV
468 mV

Miary wymiarów

Rozmiar	Zakres pomiarowy / punkty odniesienia
► długość	3m; 6m; 9m; 12 m
► Chropowatość (filtr: gauss)	Rz = 10,02 µm Ra = 3,176 µm

Przepływ

n n

Rozmiar	Zakres pomiarowy / punkty odniesienia
► Przepływ cieczy	Możliwe średnice rur: 89 x 2,0 mm; 54 x 1,5 mm; 28 x 1,0 mm

Parametry elektryczne

Rozmiar	Zakres pomiarowy / punkty odniesienia
► Prąd (sygnał procesowy)	0 ... 20 mA
► Napięcie (sygnał procesowy)	0 ... 10 V

Detektory gazu

Rozmiar	Zakres pomiarowy / punkty odniesienia
► O₂	18 %
► O₃	0,2 ... 1,0 ppm
► CH₄	2,2% (50%LEL)
► C₅H₁₂	1,7% (50% LEL)
► H₂S	100 ppm
► CO	100 ppm
► CO₂	0,5%; 2 %

Kolor i połysk

Rozmiar	Zakres pomiarowy / punkty odniesienia
► Poziom połysku	20°: 92,6 GE 60°: 95,2 GE 85°: 99,6 GE

Parametry termodynamiczne

Rozmiar	Zakres pomiarowy / punkty odniesienia
► Wilgotność względna (powietrza)	30 ... 90 % RH
► Temperatura (powietrze)	0 ... 50 °C
► Temperatura (ciecz)	-5 ... +99 °C
► Temperatura powyżej symulacji typu K	-100 ... +1250 °C

Definicje kalibracji

Kalibracja (ogólna)

Kalibracja lub kalibracja wywodząca się z angielskiego słowo Kalibracja oznacza, że laboratorium kalibracyjne porównuje odczyt urządzenia pomiarowego z urządzeniem referencyjnym lub wzorcem lub odniesieniem. Mówiąc prościej, laboratorium kalibracyjne przeprowadza porównanie wartości docelowej/rzeczywistej podczas kalibracji. Wynik kalibracji jest dokumentowany w świadectwie kalibracji. Świadectwo kalibracji zawiera również informacje na temat elementu kalibracji/obiektu testowego, referencji, konfiguracji testu, procedury testu i warunków środowiskowych podczas kalibracji. Podczas kalibracji nie ma stałej ingerencji w urządzenie pomiarowe.

Kalibracja

Kalibracja jest prawnie wymaganym testem sprzętu testowego na zgodność z zalecanymi wartościami pomiarowymi zgodnie z MessEG, prawem dotyczącym pomiarów i kalibracji. Kalibracje mogą być przeprowadzane wyłącznie przez organy państwowe, urzędy kalibracyjne. Ponadto weryfikacji mogą podlegać tylko urządzenia pomiarowe, których konstrukcja została certyfikowana jako nadająca się do wzorcowania w procesie zatwierdzania. Ogólnie rzecz biorąc, ustawa o kalibracji, poprzedniczka MessEG, została wprowadzona w celu ochrony konsumentów. Wszystkie urządzenia pomiarowe, których wyniki są przeliczane na wartość pieniężną dla klienta, podlegają obowiązkowej kalibracji. Należą do nich wagi licznikowe, np. w sklepach mięsnych, serowarniach, cukierniach itp., miarki do serwowania, przepływomierze na dystrybutorach paliwa, taksometry, liczniki wody, gazu i energii elektrycznej itp. MessEG obejmuje również niektóre urządzenia z sektora medycznego i środowiskowego , takich jak termometry kliniczne, dozymetry promieniowania lub mierniki spalin.

Kalibracja w laboratorium kalibracyjne firmy PCE Instruments

Kalibracja ISO

Norma zarządzania jakością DIN EN ISO 9001 określa zarządzanie sprzętem testowym, w tym regularną kontrolę sprzętu testowego. O typie kalibracji. Nie ma jednak specyfikacji dotyczących certyfikacji laboratorium wzorcującego i zakresu usługi wzorcowania. Kalibracje DAkkS bezwarunkowo spełniają wymagania. Jednak ze względu na koszty kalibracja ISO jest często przeprowadzana w przypadku urządzeń pomiarowych o niskim lub średnim wpływie na produkt końcowy. Wszystkie kalibracje ISO przeprowadzane w laboratorium kalibracyjnym PCE Instruments spełniają następujące wymagania:

Odniesienia, które można powiązać z normami krajowymi lub międzynarodowymi. Są one kalibrowane co roku.
Szczegółowy opis metody pomiaru i, jeśli dotyczy, zastosowanej normy/dyrektywy
Czas nagrzewania co najmniej 4 godziny w laboratorium kalibracyjnym
Warunki otoczenia są dokumentowane
Weryfikacja wyników pomiarów na zasadzie podwójnej kontroli
Ocena pomiaru wartości z określonymi tolerancjami producenta

Kalibracje ISO z laboratorium kalibracyjnego PCE Instruments spełniają również wymagania normy DIN EN ISO 9001.

Kalibracja DAkkS

Najistotniejsza różnica między kalibracją DAkkS a kalibracją ISO wykonywaną przez laboratorium kalibracyjne polega na monitorowaniu przez laboratorium kalibracyjne. Laboratorium kalibracyjne, które przeprowadza kalibracje ISO, podlega wyłącznie własnemu zaangażowaniu i własnym standardom jakości. Laboratorium kalibracyjne, które przeprowadza kalibrację DAkkS, jest akredytowane przez DAkkS zgodnie z normą DIN EN ISO 17025. Treść, forma i układ świadectwa kalibracji lub usługi kalibracji są zatem określone i regularnie monitorowane. Ponadto laboratorium kalibracyjne DAkkS i jego kalibracje są uznawane na całym świecie na mocy porozumienia ILAC. Istnieją również laboratoria kalibracyjne, które oferują oba rodzaje kalibracji. Różnica polega wtedy często na wysiłku i liczbie punktów pomiarowych.

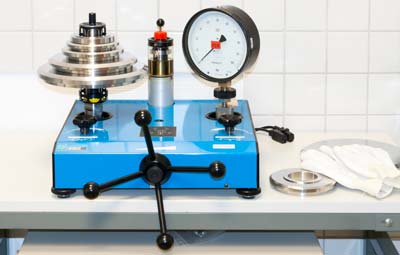

A DAkkS Kalibracja w laboratorium kalibracyjnym.

Adiustacja

W przeciwieństwie do weryfikacji lub kalibracji, adiustacja zawsze oznacza stałą ingerencję laboratorium kalibracyjnego w urządzenie pomiarowe. Podczas regulacji dokładna wartość jest określana za pomocą urządzenia pomiarowego ze znaną referencją. Miernik zapisuje wartość kalibracji i bierze ją pod uwagę przy następnym pomiarze. W zależności od urządzenia pomiarowego, laboratorium kalibracyjne może wyregulować jeden lub więcej punktów pomiarowych. Regulacja odbywa się częściowo za pomocą potencjometru, ale także częściowo za pomocą menu lub oprogramowania komputerowego. Ponieważ kalibracja oznacza stałą ingerencję w urządzenie pomiarowe, zaleca się, aby w przypadku urządzenia pomiarowego, dla którego konieczna jest kalibracja po nadchodzącej kalibracji (jak stwierdzono), aby po kalibracji przeprowadzić dodatkową kalibrację ( jak po lewej). Tylko z tą usługą kalibracji możliwe jest pełne śledzenie wszystkich wyników pomiarów i wykrywanie błędów pomiarowych poprzez kalibracje.

Niepewność pomiaru

Jak już wspomniano, kalibracja jest zawsze porównaniem docelowych/rzeczywistych wartości mierzonych. Jednak wartości zadanej nie należy rozumieć jako punktu stałego. Wartość odniesienia, a także element kalibracyjny / próbka testowa, warunki środowiskowe, ludzie, konfiguracja testu i metoda pomiaru kalibracji podlegają pewnym fluktuacjom lub niepewności. Ta niepewność kalibracji jest określana jako niepewność pomiaru. Innymi słowy, każdy pomiar jest oszacowaniem. Niepewność pomiaru wskazuje zakres, w którym oszacowanie kalibracji może się zmieniać.

Powrót

Jak poprzednio Jak kilkakrotnie wspomniano, kalibracja przez laboratorium kalibracyjne oznacza porównanie. Jeśli pozostaniemy przy tej analogii, regresja będzie łańcuchem porównawczym. Oznacza to, że użyte odniesienie jest porównywane na jednym lub kilku etapach z innym, jeszcze bardziej precyzyjnym odniesieniem, aż do momentu, gdy norma krajowa lub coś podobnego zostanie użyte jako obiekt porównawczy na początku łańcucha.

Często zadawane pytania dotyczące kalibracji / FAQ

Film o kalibracji przyrządów PCE Często zadawane pytania”. class=

Zakres kalibracji

Kalibracja obejmuje dokładną definicję i procedurę przeprowadzonego procesu pomiarowego, listę zastosowanych standardów lub referencji, dokumentację środowiskową warunkach panujących w laboratorium wzorcującym, datę oraz nazwisko i podpis technika wykonującego wzorcowanie. Wszystkie te informacje są udokumentowane na certyfikacie kalibracji dla każdej kalibracji przez laboratorium kalibracyjne. Dzięki tym informacjom możliwe jest prześledzenie kalibracji i powtórzenie jej w laboratorium kalibracyjnym.

Czego nie obejmuje zakres kalibracji?

Kalibracja nie może zawierać żadnych stwierdzeń o możliwych wartościach i odchyleniach w przeszłości lub w przyszłości. Kalibracja może stanowić jedynie oświadczenie o zmierzonych wartościach w określonym czasie w udokumentowanych warunkach środowiskowych. Ponadto kalibracja nie obejmuje żadnego porównania ani regulacji. Kalibracja jest oczywiście możliwa w ramach usługi kalibracji przez laboratorium kalibracyjne. Oznacza to jednak stałą ingerencję w urządzenie pomiarowe, którą należy uzgodnić z klientem. W tym przypadku wskazane jest przeprowadzenie kalibracji przez serwis kalibracyjny w laboratorium kalibracyjnym przed adiustacją (jak stwierdzono) i po adiustacji (jak po lewej). Nie jest również zadaniem laboratorium kalibracyjnego ani kalibracji tworzenie oceny kontroli specyfikacji.

Chociaż odniesienie do specyfikacji producenta może i często jest umieszczane w certyfikacie kalibracji, nie ma to miejsca nie zastępują oceny Specyfikacji przez przedstawiciela sprzętu badawczego, czy urządzenie pomiarowe może być bez wahania użyte do zamierzonego zadania pomiarowego. W zależności od urządzenia pomiarowego i zadania pomiarowego może dojść do tego, że urządzenie pomiarowe, które nie jest zgodne ze specyfikacjami producenta po kalibracji, nadal nadaje się do zadania pomiarowego lub że urządzenie pomiarowe, które jest zgodne ze specyfikacjami producenta, nie jest odpowiednie do zadania pomiarowego. Dlatego ważne jest, aby przed kalibracją wiedzieć, które punkty pomiarowe mają duże znaczenie, aby mogły zostać następnie skalibrowane i udokumentowane na certyfikacie kalibracji przez laboratorium kalibracyjne.

Dlaczego potrzebna jest kalibracja?

W każdej instrukcji obsługi lub w każdej karcie katalogowej urządzeń pomiarowych znajdują się informacje obowiązkowe specyfikacje urządzeń pomiarowych. Dlaczego więc urządzenie pomiarowe powinno być sprawdzane przez kalibrację przez laboratorium kalibracyjne? Z jednej strony producent podaje tylko ogólne odchylenie, co oznacza, że dokładne odchylenie w odpowiednich punktach pomiarowych jest czasem tylko mgliście znane. Z drugiej strony informacje podane przez producenta odnoszą się tylko do stanu dostawy. Każde urządzenie pomiarowe podlega dryfowi zależnemu od czasu użytkowania i środowiska. Tylko regularna kalibracja w laboratorium kalibracyjnym może zapewnić, że urządzenie pomiarowe nadal spełnia wymagane parametry. Pomiary są niezbędnym elementem w obszarze produkcji lub wytwarzania. Firmy certyfikowane zgodnie z DIN EN ISO 9001 podlegają wymogowi zapewnienia zarządzania sprzętem testowym, co obejmuje regularną kalibrację sprzętu testowego przez laboratorium kalibracyjne.

Jak wybrać odpowiedni interwał kalibracji kalibracji?

W niektórych przypadkach ustawodawca, stowarzyszenia zawodowe lub VDE określa odstępy między kalibracjami. Jednak w większości przypadków jest to wyłączna odpowiedzialność operatora sprzętu testowego. Ponieważ tylko operator, a nie laboratorium kalibracyjne, zna wszystkie czynniki techniczne i ekonomiczne. Czynniki techniczne obejmują zasadę pomiaru, warunki użytkowania, wymagania dotyczące sprzętu testowego, dane historyczne dotyczące trendów, częstotliwość użytkowania oraz znaczenie lub odniesienie do q

Certyfikat kalibracji ISO dla pehametrów

304,00 zł

Cena nie zawiera VATu oraz kosztów przesyłki.

Phametr jest kalibrowany za pomocą certyfikowanych roztworów buforowych pH o znanej wartości. Wyniki kalibracji są zapisywane w certyfikacie i dostarczają informacji o wartościach docelowych i rzeczywistych oraz odchyleniach od pehametru. Jest to kalibracja 3-punktowa przy:

4 pH; 7 pH i 10 pH

Świadectwo kalibracji wydawane jest przez serwis kalibracyjny PCE specjalnie dla klienta i nie podlega zwrotowi.

Certyfikat kalibracji ISO dla mierników poziomu dźwięku

524,00 zł

Cena nie zawiera VATu oraz kosztów przesyłki.

Świadectwo kalibracji zawiera informacje o zmierzonych wartościach i odchyleniach miernika dźwięku w czasie kalibracji. Kalibrujemy certyfikowanym kalibratorem dźwięku:

Kalibracja dwupunktowa przy:

94 dB i 114 dB przy częstotliwości 1 kHz

Świadectwo kalibracji jest wydawane przez serwis kalibracyjny PCE specjalnie dla klienta i nie podlega zwrotowi.

Certyfikat kalibracji ISO dla twardościomierzy Barcol

592,00 zł

Cena nie zawiera VATu oraz kosztów przesyłki.

Aby zachować zgodność ze specyfikacją operacyjną DIN ISO 9000, twardościomierz Barcol często wymaga kalibracji ISO. Używamy następujących punktów odniesienia dla twardościomierzy Barcola:

Dokładność pomiaru:	certyfikowany blok testowy z ok. 80 HBa
Powtarzalność:	dwa dodatkowe bloki testowe

Świadectwo kalibracji jest wydawane przez serwis kalibracyjny PCE specjalnie dla klienta i nie podlega zwrotowi.

Certyfikat kalibracji ISO dla połyskomierzy

651,00 zł

Cena nie zawiera VATu oraz kosztów przesyłki.

Świadectwo kalibracji może posłużyć do udowodnienia, że gmiernik strat spełnia określone wymagania dotyczące dokładności. Podczas kalibracji osobno sprawdzana jest powtarzalność i dokładność pomiaru.

Dokładność pomiaru:	skalibrowany wzorzec połysku 20° 92,6 GE 60° ..95,2 GE 85° 99,6 GE
Powtarzalność:	na dostarczonym wzorcu połysku przy 20° 60° 85° td>

Świadectwo kalibracji jest wydawane przez serwis kalibracyjny PCE specjalnie dla d klientów i podlega prawo do zwrotu wyłączone.

Certyfikat kalibracji ISO dla twardościomierzy Shore'a

676,00 zł

Cena nie zawiera VATu oraz kosztów przesyłki.

Firmy, które chcą włączyć twardościomierz do swojej wewnętrznej puli sprzętu testowego lub muszą udowodnić kalibrację z innych powodów, często wymagają certyfikatu kalibracji ISO. Kalibrujemy twardościomierze Shore'a z 3 punktami odniesienia każdy:

Shore A

Dokładność pomiaru:

trzy matówki

z ok. 20 HSA, 40 HSA, 60 HSA, 80 HSA

Shore D

trzy skalibrowane bloki twardości

z ok. 60 HSD, 70 HSD, 90 HSD

Powtarzalność: dodatkowy blok referencyjny

dla Shore A lub Shore D

Świadectwo kalibracji jest wydawane przez serwis kalibracyjny PCE specjalnie dla klienta i nie podlega zwrotowi.

Certyfikat kalibracji ISO dla miernika grubości materiału

748,00 zł

Cena nie zawiera VATu oraz kosztów przesyłki.

Świadectwo kalibracji pokazuje dokładność, jaką urządzenie osiągnęło w zdefiniowanych warunkach testowych. Miernik grubości materiału został przetestowany w naszym laboratorium kalibracyjnym dla następujących wartości referencyjnych:

Dokładność pomiaru:

pięć równoległych płytek wzorcowych o grubości

5 mm; 10mm; 20mm; 50 mm i 100 mm

Certyfikat kalibracji zostanie wystawiony przez serwis kalibracyjny PCE specjalnie dla d klientów i jest wyłączony z prawa zwrotu.

Certyfikat kalibracji ISO dla testerów pola magnetycznego

943,00 zł

Cena nie zawiera VATu oraz kosztów przesyłki.

Świadectwo kalibracji może służyć do udowodnienia dokładności, jaką testowane urządzenie do pomiaru pola magnetycznego osiągnęło w określonych warunkach testowych. Testery pola magnetycznego testujemy pod kątem statycznych pól magnetycznych na skalibrowanym magnesie referencyjnym.

Dokładność pomiaru:

odniesienie wartość ok. 180 mT

każdy dla bieguna północnego i południowego

Świadectwo kalibracji jest wydawane przez serwis kalibracyjny PCE specjalnie dla klienta i nie podlega zwrotowi.

Certyfikat kalibracji ISO dla chropowatościomierza

1.070,00 zł

Cena nie zawiera VATu oraz kosztów przesyłki.

Certyfikat poświadcza zmierzone wartości chropowatościomierza w momencie kalibracji. Można to wykorzystać do sprawdzenia, czy wymagania dotyczące dokładności są spełnione. Do kalibracji używamy skalibrowanego wzorca chropowatości

Ra ca. 3,2 µm

Rz ca. 10,0 µm

Świadectwo kalibracji wydawane jest przez serwis kalibracyjny PCE specjalnie dla klienta i nie podlega zwrotowi.

Certyfikat kalibracji ISO dla twardościomierzy firmy Leeb

1.133,00 zł

Cena nie zawiera VATu oraz kosztów przesyłki.

Kalibracja twardościomierzy firmy Leeb jest wymagana na przykład w celu spełnienia specyfikacji firmy zgodnie z normą DIN ISO 9000. Kalibrujemy twardościomierze Leeb w trzech punktach odniesienia każdy.

Dokładność pomiaru:

trzy kalibrowane bloki referencyjne

ok. 500 HLD, 700 HLD, 800 HLD

Powtarzalność:

kolejny blok odniesienia twardości

Świadectwo kalibracji jest wydawane przez serwis kalibracyjny PCE specjalnie dla d klientów i nie jest zwrotny.

Certyfikat kalibracji ISO dla twardościomierzy

1.133,00 zł

Cena nie zawiera VATu oraz kosztów przesyłki.

Kalibracja ISO urządzeń pomiarowych jest często wymagana w firmach w celu zachowania zgodności z normą DIN ISO 9000 lub innymi specyfikacjami zapewnienia jakości. Używamy następujących wartości referencyjnych dla Twardościomierz UCI:

Dokładność pomiaru :	dwa certyfikowane bloki referencyjne z ok. 40 HRC, 60 HRC
Powtarzalność:	dodatkowy punkt odniesienia

Świadectwo kalibracji jest wydawane przez serwis kalibracyjny PCE specjalnie dla klientów i jest wyłączone z prawa zwrotu.

Certyfikat kalibracji ISO CAL-PCE-VDL

2.842,00 zł

Cena nie zawiera VATu oraz kosztów przesyłki.

Świadectwo kalibracji dokumentuje dokładność z jaką testowany PCE-VDLxxx określił zmierzone wartości. Podczas kalibracji używane są następujące wartości referencyjne:

Temperatura	3 wartości; ok. 15 °C, 25 °C, 35 °C
wilgotność	3 wartości ; ok. 30%, 50%, 75%
Ciśnienie barometryczne	1 wartość; ok. 1000 mbar
Przyspieszenie drgań	1 wartość; ok. 2,5 g (2,5 x 9,81 m/s²)

Świadectwo kalibracji jest wystawiane przez serwis kalibracyjny PCE specjalnie dla klienta i nie podlega zwrotowi.
