Analizator zakłóceń sieci zasilającej PCE-830-3

Numer zamówienia: PCE-830-3
GTIN (EAN): 4250348700421
10.139,00 zł
12.470,97 zł
Cena netto (nie zawiera kosztów dostawy)
:
4250348700421
PCE-830-3
Czas dostawy: 1-2 dni
Ja
AC TRMS
CAT III / 600 V
Leistungs- und Oberwellenanalyse
–
0 ... 3000 A

Opis

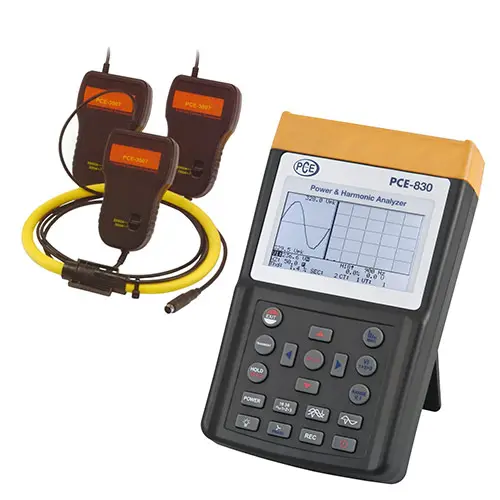

Analizator zakłóceń zasilania PCE-830-3
3 - miernik mocy / licznik energii i analizator harmonicznych
z pamięcią danych / interfejsem PC i oprogramowaniem
Analizator zakłóceń sieci elektroenergetycznej PCE-830 służy do jedno- i trójfazowego pomiaru wielkości elektrycznych w sieć AC. Nie tylko „normalne” Pomiary takie jak napięcie, prąd, częstotliwość, moc i energia są określane za pomocą analizatora zakłóceń sieci elektroenergetycznej, a także wyświetlane są wartości wymagane przez EN50160, takie jak harmoniczne, interharmoniczne i asymetria. Zakłócenia w sieci takie jak przerwy, zapady, chwilowe lub przejściowe przepięcia (od 16uS czasu trwania) mogą być określane za pomocą odpowiadających im wartości. Bardzo kontrastowy, podświetlany wyświetlacz LCD z matrycą punktową pokazuje jednocześnie do 35 parametrów.Jednocześnie można dostosować do 3 cęgów prądowych.

W trybie rejestratora do 17470 wartości mierzonych (3-fazowe/4-przewodowe), w najprostszym przypadku do 52400 wartości mierzonych (1-fazowe/2-przewodowe) ), rozłożone na 85 rekordów danych, mogą być przechowywane. Oznacza to, że ten analizator zakłóceń zasilania i sieci PC-830 może być optymalnie wykorzystywany do analizy długoterminowej. Zmierzone wartości zebrane w urządzeniu można przenieść do komputera i ocenić za pomocą powiązanego oprogramowania analitycznego. Zakres dostawy obejmuje wszystko, czego potrzebujesz do pomiaru i oceny (również oprogramowanie i kabel do transmisji danych). Miernik jest dostarczany skalibrowany fabrycznie, ale opcjonalnie może być również skalibrowany w laboratorium i certyfikowany zgodnie z ISO (przy pierwszym zamówieniu lub również w przypadku ponownej kalibracji, np. co roku).

Najważniejsze cechy

- Analiza sieci 3-fazowej/4-przewodowej, 3-fazowej/3-przewodowej, 1-fazowej/2-przewodowej, 1-fazowej/3-przewodowej
- True RMS pomiar (V 123 i I 123 )
- Pomiar mocy czynnej (W, KW, MW, GW)
- Pomiar mocy pozornej i biernej (KVA, KVAR)
- Współczynnik mocy (PF), kąt fazowy (Φ)
- Pomiar pracy/energii (WH, KWH, KVARH, PFH)
- Pomiar prądu od 0,1mA do 3000A, umożliwia analizę wymagania dotyczące mocy rezerwowej, na przykład
  fabrycznego
- duży wyświetlacz LCD z możliwością wyświetlania do 35 parametrów na jednym ekranie (3P4W)
- programowalne przekładnie CT (1 do 600) i PT (1 do 3000)
- Wyświetlanie nałożonych na siebie przebiegów napięcia i prądu
- Pamięć 512 KB z programowalnymi interwałami rejestracji (czas próbkowania od 2 do 3000 sekund, 17470 zapisów przy układzie 3-fazowym/4-przewodowym)
- Wyjście przebiegów, parametrów mocy i zniekształceń harmonicznych
- Bardzo duży wyświetlacz LCD z matrycą punktową i jasnym podświetleniem
- Średnia moc (AD w W, KW, MW)
- Moc maksymalna (MD w W, KW, MW) z programowalnym okresem
- Analiza zniekształceń harmonicznych do 99. rzędu
- Wyświetlanie do 50 harmonicznych w wyświetlanie przebiegu
- Wyświetlanie przebiegu z wartościami szczytowymi (1024 odczytów/okres)
- Analiza zniekształceń bezwzględnych (%THD-F)
- Graficzny diagram fazowy z parametrami systemu 3-fazowego
- przechwytuje do 28 stanów przejściowych (czas + cykle) z programowalnym progiem (%)
- 3-fazowy współczynnik asymetrii napięcia lub prądu (VUR)
- Współczynnik asymetrii napięcia lub prądu 3-fazowego (d0%, d2%)
- Optycznie izolowany interfejs USB
- Zintegrowany timer i kalendarz do rejestracji danych
- maks. pobór przewodu dla cęgów pomiarowych prądu: PCE-6801 ok. 30mm, PCE-6802 ok. 55mm,
  PCE-3007 ok. 170mm

Specyfikacja



Waty AC (50 lub 60 Hz, PF 0,5 do 1)
Zakres pomiarowy RozdzielczośćDokładność
5,0 ... 999,9 W 0,1 W ±1% ±0,8 W
1000 ..9,999 kW 0,001 kW ±1% ±8 W
10,00 ... 99,99 kW 0,01 kW ±1% ±80 W
100,0 ... 999,9 kW 0,01 kW ±1% ±0,8 kW
1000 ... 9999 kW 1 kW ±1% ±8 kW

AC prąd (50 lub 60 Hz, automatyczny zakres, TRMS)
Zakres pomiarowyRozdzielczość Dokładność
0,04 A . .. 1 A 0,001 A ±0,5% ±0,05 A
0,4 A ... 10,0 A 0,01 A ±0,5% ±0,05 A
4 A ... 100,0 A 0,1 A ±1,0% ±0,5 A

Napięcie AC (50 lub 60 Hz, TRMS)
Zakres pomiarowy Rozdzielczość Dokładność
20,0 ... 500,0 V 0,1 V ±0,5% ±5 cyfr
(faza do neutralnego)
20,0 ... 600,0 V0,1 V ±0,5% ±5 cyfr
(faza do fazy)

Zniekształcenia harmoniczne napięcia AC
Zakres pomiarowy Rozdzielczość Dokładność
1 ... 20te 0,1% ±1,0 %
21 ... 49te 0,1% 4% wartość vM . ±2,0%
50 ... 99te 0,1% 6% wartość vM. ±2,0%

harmoniczne prądu przemiennego w %
Zakres pomiarowy Rozdzielczość Dokładność
1 ... 20te 0,1 % ±0,2 % wartości vM. ±1,0%
11 ... 20te 0,1% ±2 Wartość % vM. ±1,0%
21 ... 50 (A) 0,1% ±5% wartości vM. ±1,0%
21 ... 50te (mA) 0,1% ±10% wartości vM. ±1,0%
51 ... 99te 0,1 % ±35 Wartość % vM. ±1,0%

Współczynnik mocy (PF)
Zakres pomiarowy Rozdzielczość Dokładność
0,00 ... 1,00 0,01 ±0,04

Kąt fazowy (Phi)
Zakres pomiarowy Rozdzielczość Dokładność
-180° ... 180° 0,1° ±1°

Całkowite zniekształcenie harmoniczne
Zakres pomiarowy Rozdzielczość Gena jakość
0,0 ... 20,0 % 0,1 % ±1 %
20,0 ... 100 % 0,1 % ±3% wartości vM. ±5%
100 ... 999,9% 0,1% ± wartość 10% vM. ±10%

Pomiar wartości szczytowej przy napięciu/prądzie AC
Zakres pomiarowy Rozdzielczość Dokładność
50 Hz 19 uS ±5 % ±30 cyfr
60 Hz 16 uS ±5 % ±30 cyfr

Pomiar wartości szczytowej przy napięciu/prądzie AC
Zakres pomiarowy Rozdzielczość Dokładność
1,00 ... 99,99 0,01 ±5% ±30 cyfr

Rozpiętość częstotliwości w trybie automatycznym
Zakres pomiarowy Rozdzielczość Dokładność
45 ... 65 Hz 0,1 Hz 0,1 Hz

Przechowywanie danych512 kB (pamięć nieulotna) do
  52420 zmierzonych wartości dla pomiaru 1-fazowego/2-przewodowego
InterfejsUSB (optycznie izolowany)
Oprogramowanie i kabel do transmisji danych, dołączone, kompatybilne z Windows2000, XP, ME
Wyświetlaczpodświetlany,
 Wyświetlacz LCD z matrycą punktową
Zasilanie8 x 1,5 V typ AA (mignon)
Wymiary257 x 155 x 57 mm
Waga1160g
Warunki otoczeniamaks. 85% wilgotności względnej /
 -10 ... +50 °C
Klasa ochrony / standaryzacja IEC 61010, 600 V/CAT III

Zacisk Zacisk PCE-3007 (3000A)
Wejście przewodu Średnica 170 mm
Wybór zakresu ręczny (300A, 3000A)
Najmniejszy promień gięcia 35mm
Długość pętli pomiarowej610mm
Średnica pętli pomiarowej 14mm
Wymiary 130 x 80 x 43 mm
Waga 410g


Zakres dostawy

1 x analizator sieci i zakłóceń PCE-830-3
3 x cęgi prądowe PCE-3007 (3000A)
4 x krokodylek izolowany
4 x bezpieczna linia pomiarowa, każda 3m długi
8 x bateria
1 x zasilacz
1 x futerał
1 x kabel USB PC
1 x oprogramowanie (język angielski)
1 x instrukcja obsługi
