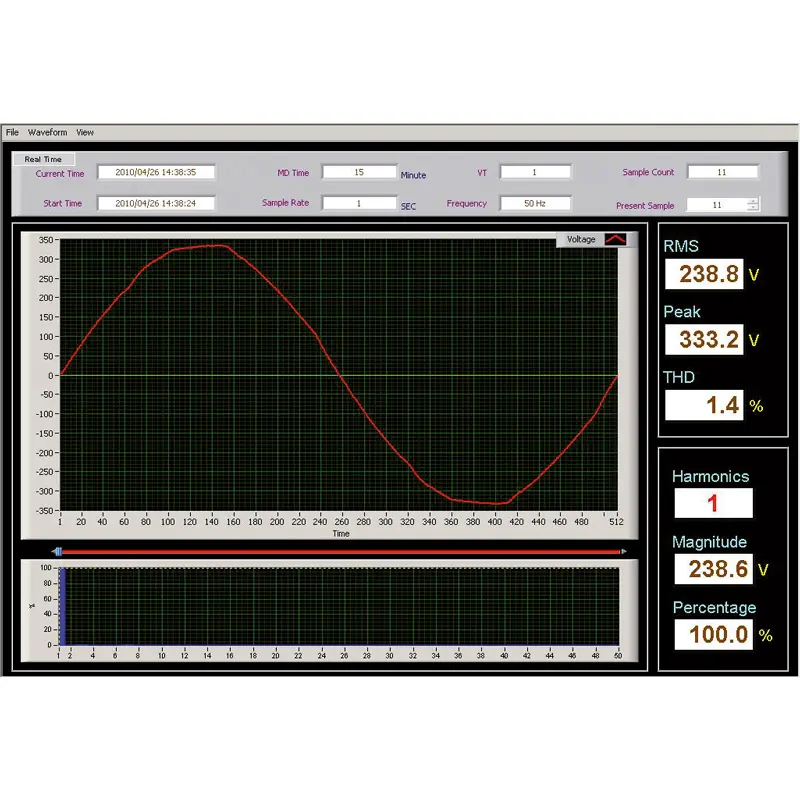

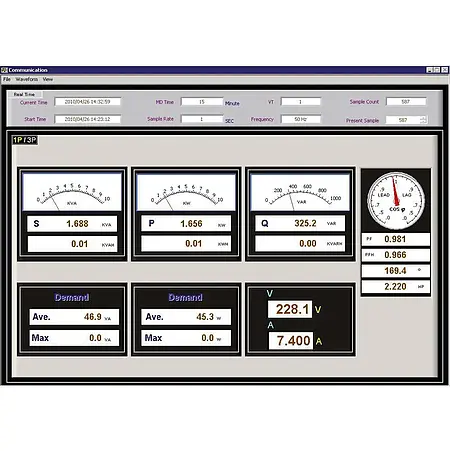

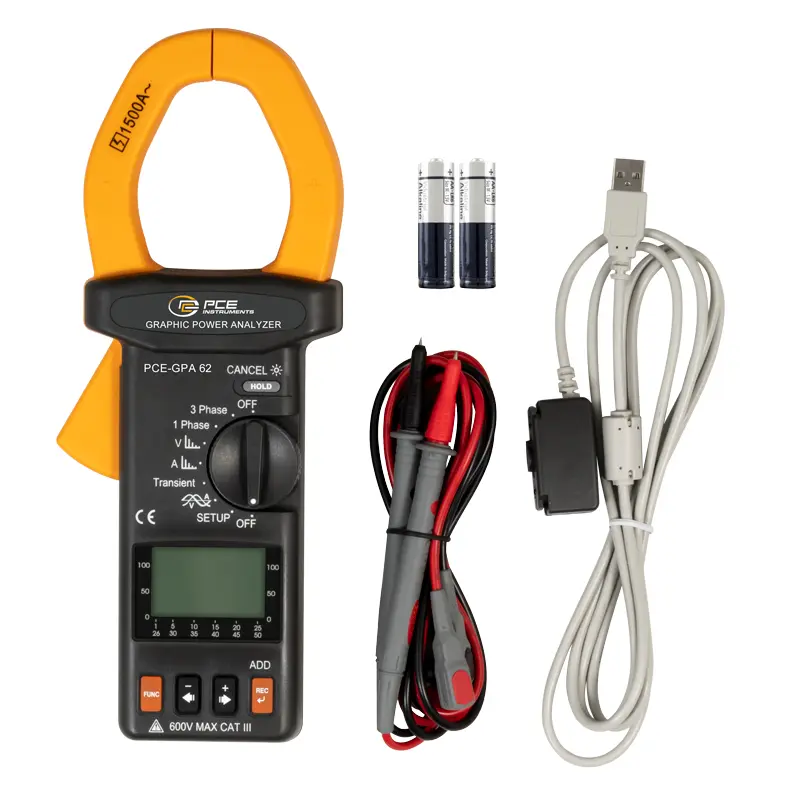

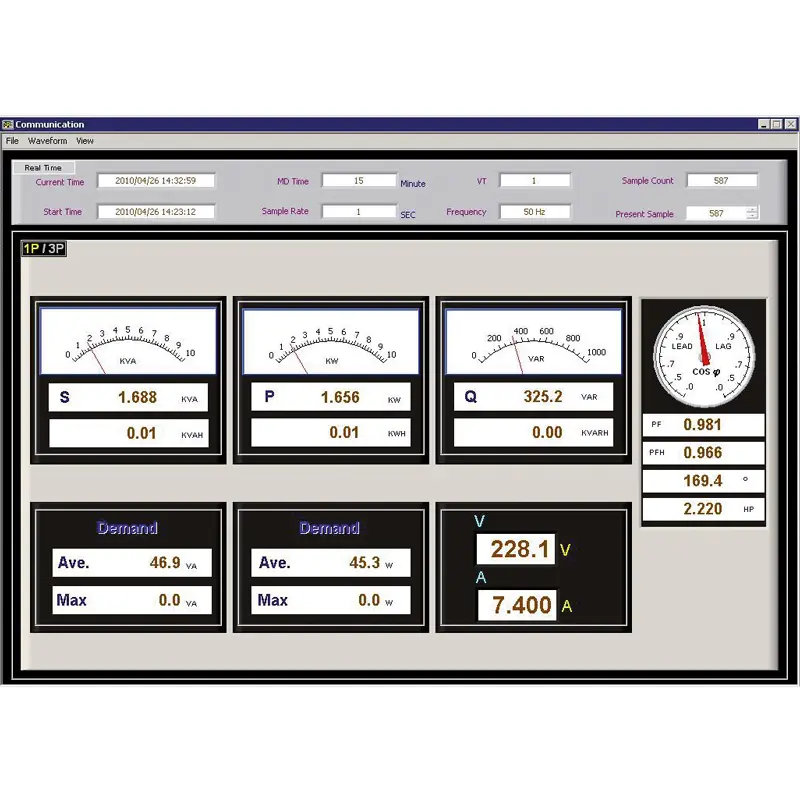

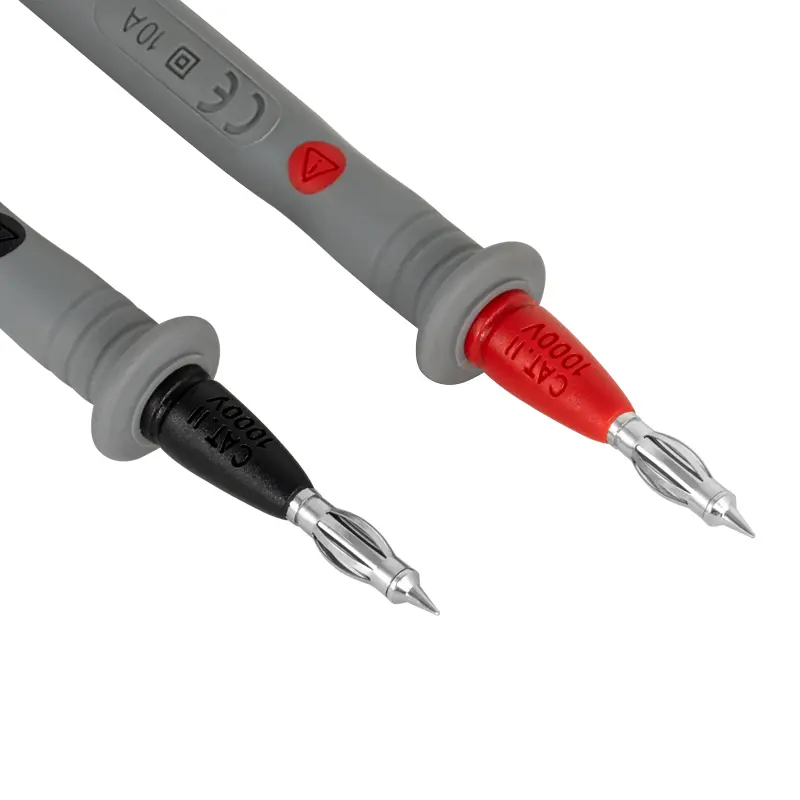

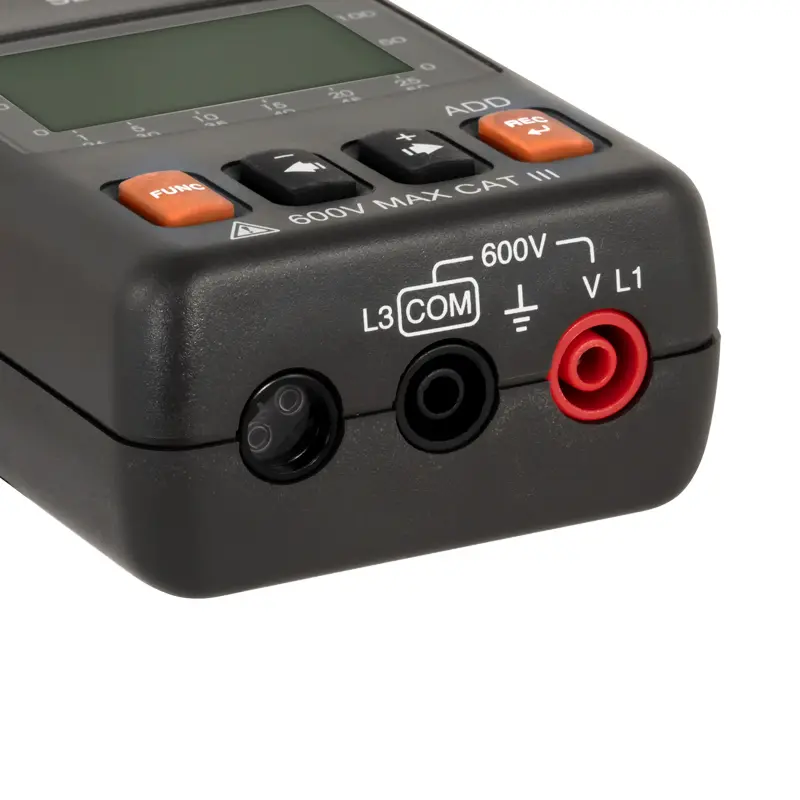

Analizator sieci jednofazowej trójfazowej (Graphic Power Quality Analyzer) to służy do jedno- lub trójfazowego pomiaru mocy czynnej, biernej i pozornej, współczynnika mocy, kąta fazowego, energii, napięcia i prądu oraz ich szczytów i harmonicznych do 50-tej harmonicznej. Zintegrowany wyświetlacz graficzny zapewnia optymalną prezentację wartości na analizatorze sieci. Dane pomiarowe można rejestrować, zapisywać, a następnie przesyłać do komputera i analizować.
Jest to poręczne profesjonalne urządzenie, za pomocą którego można określić wiele parametrów bez skomplikowanego pomiaru konfiguracje. Podświetlenie wyświetlacza można włączyć, dzięki czemu mierzone wartości można dokładnie odczytać, nawet jeśli warunki oświetleniowe nie są idealne. Ten analizator sieci jest dostarczany skalibrowany fabrycznie, ale opcjonalnie może być również skalibrowany w laboratorium i certyfikowany zgodnie z ISO (na pierwsze zamówienie lub do ponownej kalibracji, np. co roku).
| Pomiar napięcia | 4,0 ... 600,0 V True RMS |
| Dokładność | ±0,5% f.s. miara ±5 cyfr |
| Rozdzielczość | 0,1 V |
| Spiki napięcia (> 10 V) | 50 Hz - 60 Hz |
| Dokładność | ±5 % ±50 cyfr |
| Pomiar prądu | 4,0 ... 1500,0 Rzeczywista wartość RMS |
| Dokładność | ±1% f.s. miara ±5 cyfr |
| Rozdzielczość | 0,01 A |
| Szczyty prądu (> 20 A) | 50 Hz - 60 Hz |
| Dokładność | ±5 % ±50 cyfr |
| Moc czynna P | 10 W ... 9999 kW w 5 zakresach pomiarowych |
| Dokładność | ±1% f.s. miara +20 cyfr (>20 V i >20 A) ±2% pełnej skali. miara +40 cyfr (<20 V i <20 A) |
| Rozdzielczość | 0,1 W ... 1 kW w zależności od zakresu pomiarowego |
| Pozorna moc S | 10 VA ... 9999 kVA w 5 zakresach pomiarowych |
| Dokładność | ±1% z miara +20 cyfr (>20 V i >20 A) ±2% pełnej skali. miara +40 cyfr (<20 V i <20 A) |
| Rozdzielczość | 0,1 VA ... 1 kVA w zależności od zakresu pomiarowego |
| Moc bierna Q | 10 VAr ... 9999 kVAr w 5 zakresach pomiarowych |
| Dokładność | ±1% z miara +20 cyfr (>20 V i >20 A) ±2% pełnej skali. miara +40 cyfr (<20 V i <20 A) |
| Rozdzielczość | 0,1 VAr ... 1 kVAr w zależności od zakresu pomiarowego |
| Współczynnik mocy PF | 0,000 ... 1,000 |
| Precyzja | ±0,04 (>20 V i >20 A), ±0,1 (<20 V i <20 A) |
| Rozdzielczość | 0,001 |
| Kąt fazowy | -180 ° .... +180 ° |
| Dokładność | ±1° |
| Rozdzielczość | 0,1 |
| kąt fazowy | 0 ° .... +360° |
| Dokładność | ±1° |
| Rozdzielczość | 0,1 |
| Pomiar częstotliwości (U > 50 V) | 46 ... 65 Hz |
| Dokładność | ±0,3 Hz |
| Rozdzielczość | 0,1 Hz |
| Efektywna praca | 0 ... 999 999 kWh |
| Dokładność | ±1 % pełnego zakresu Metryczne |
| Rozdzielczość | +20 cyfr |
| Pozorna praca | 0 ... 999 999 kVAh |
| Dokładność | ±1% f.s. Metryczne |
| Rozdzielczość | +20 cyfr |
| Praca reaktywna | 0 ... 999 999 kVarh |
| Dokładność | ±1% f.s. Metryczne |
| Rozdzielczość | +20 cyfr |
| Harmoniczne napięcia (względne) | 1 - 20tH |
| Dokładność | ±2% |
| Rozdzielczość | 0,1% |
| 50–60 Hz > 80VAC | 21 - 50tH |
| Dokładność | ±4% pełnej skali miara ±2% |
| Rozdzielczość | 0,1% |
| Harmoniczne napięcia (bezwzględne) | 1 - 20tH |
| Dokładność | ±2 % ±0,5 V |
| Rozdzielczość | 0,1 V |
| 50 - 60 Hz > 80VAC | 21 - 50tH |
| Dokładność | ±4% pełnej skali miara ±0,5 V |
| Rozdzielczość | 0,1 V |
| Fale harmoniczne w prądzie (względne) | 1 - 20tH |
| Dokładność | ±2% |
| Rozdzielczość | 0,1% |
| 50 - 60 Hz > 20 A | 21 - 50tH |
| Dokładność | ±4% z miara ±2% |
| Rozdzielczość | 0,1% |
| Fale harmoniczne w prądzie (bezwzględne) | 1 - 20tH |
| Dokładność | ±2% f.s. miara ±0,4 A |
| Rozdzielczość | 0,1 A |
| 50 - 60 Hz > 20 A | 21 - 50tH |
| Dokładność | ±4% z miara ±0,4 A |
| Rozdzielczość | 0,1 A |
| Całkowite zniekształcenie harmoniczne (THD-F) |
0,0 - 20 % |
| Dokładność | 2% |
| Rozdzielczość | 0,1% |
| 50 - 60 Hz > 80 V i > 20A | 20,1 - 100% |
| Dokładność | ±6% pełnej skali miara ±1% |
| Rozdzielczość | 0,1% |
| 50 - 60 Hz > 80 V i > 20A | 100,1 - 999,9% |
| Dokładność | ±10% z miara ±1% |
| Rozdzielczość | 0,1% |
| Aktualne otwarcie cęgów | maks. 55 mm |
| Wybór zakresu | automatyczny |
| Wyświetlanie przekroczenia zakresu | "OL" = Przeciążenie |
| Magazyn danych | 50 000 rekordów |
| Interfejs | USB |
| Oprogramowanie | odpowiednie dla Windows2000, ME, XP ... |
| Wyświetlacz | Wyświetlacz graficzny LCD 128 x 64 z podświetleniem |
| Zasilanie | 2x 1,5 V typ AA |
| Pobór mocy | około 10 mA |
| Wymiary | 271 x 112 x 46 mm |
| Waga | 650 g łącznie z bateriami |
| Warunki otoczenia | maks. Wilgotność względna 85% / -10 °C...+50 °C |
| Klasa ochrony / standaryzacja | CAT III 600 V / EN 61010-2-032 |
