Siłomierz PCE-HFG 2.5K-E100
Siłomierz ze skalą analogową / Kompaktowy do małych przestrzeni instalacyjnych / Z otworami montażowymi / Otwór pierścieniowy 27 mm

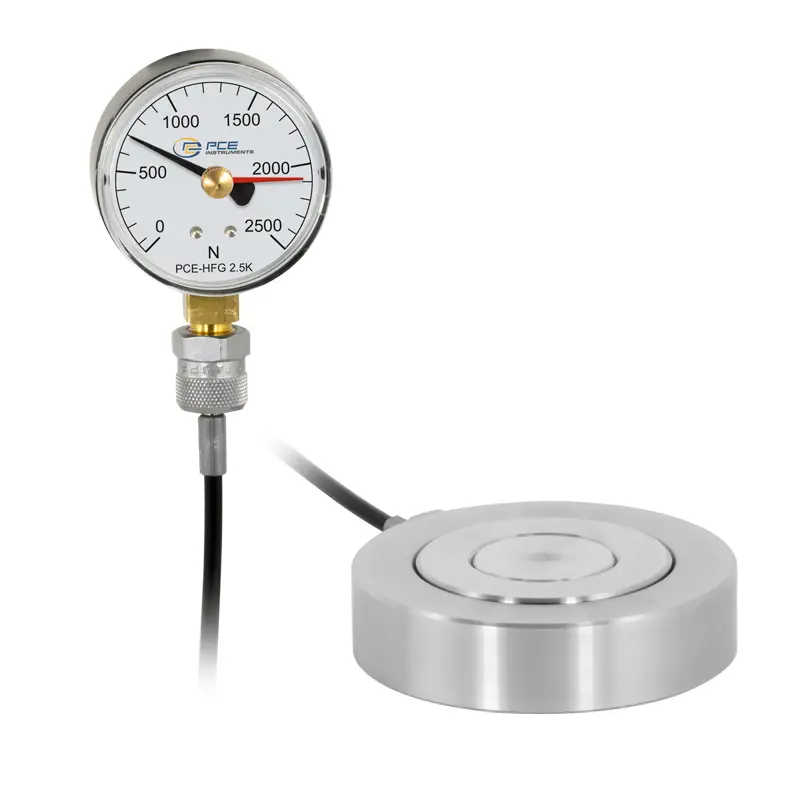

Działanie urządzenia jakim jest siłomierz PCE-HFG 2.5K-E100 opiera się na zasadzie, że siła działająca na adapter ciśnieniowy mierzona jest hydraulicznie. Wytworzone ciśnienie hydrauliczne jest wyświetlane w Newtonach na analogowej skali, w którą wyposażony jest siłomierz. Dzięki zintegrowanemu wskaźnikowi oporu nasz siłomierz może wyświetlić odpowiednią maksymalną zmierzoną wartość.

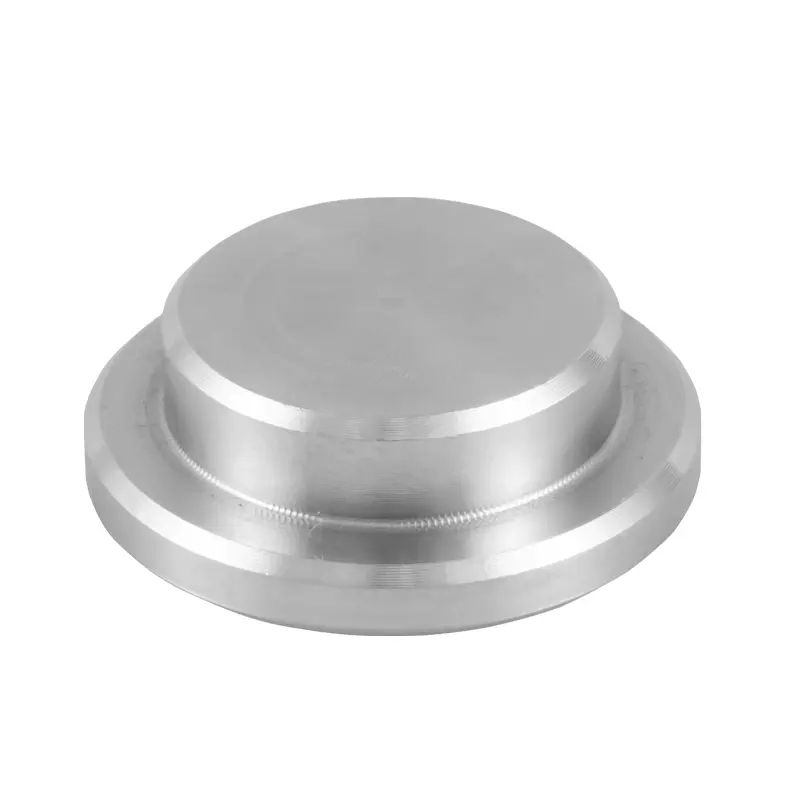

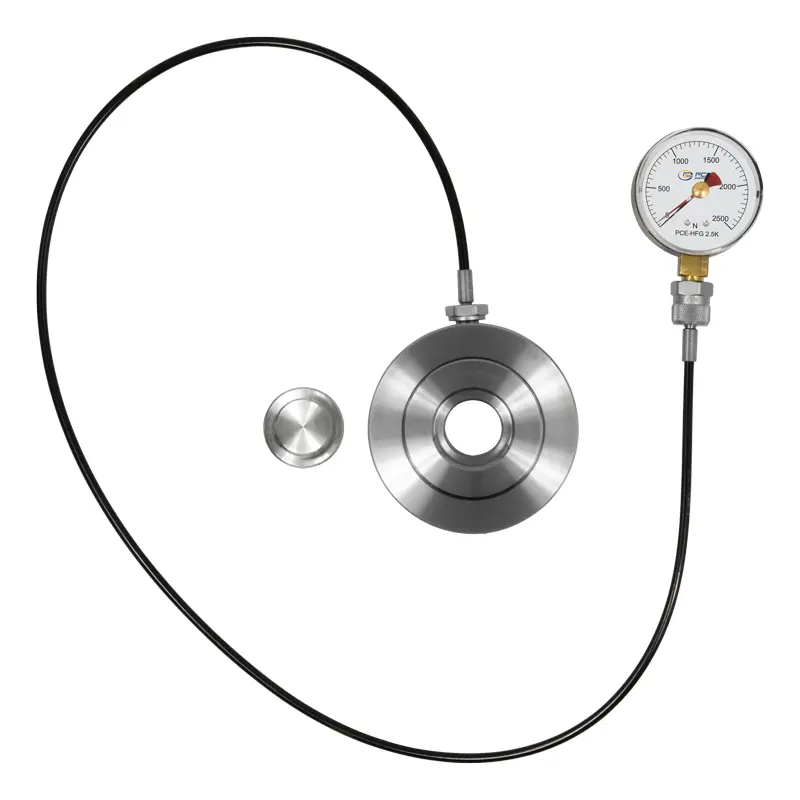

Kolejną szczególną cechą urządzenia siłomierz PCE-HFG 2.5K-E100 jest otwór pierścieniowy o średnicy 27 mm. Dzięki temu otworowi pierścienia siłomierz może wykonywać pomiar min. na szynach prowadzących, wałach, a także na śrubach np. prasy hydraulicznej. Dzięki wkładanemu adapterowi stempla siłomierz można w ciągu kilku sekund przekształcić z urządzenia do pomiaru siły pierścieniowej w urządzenie do pomiaru siły nacisku.

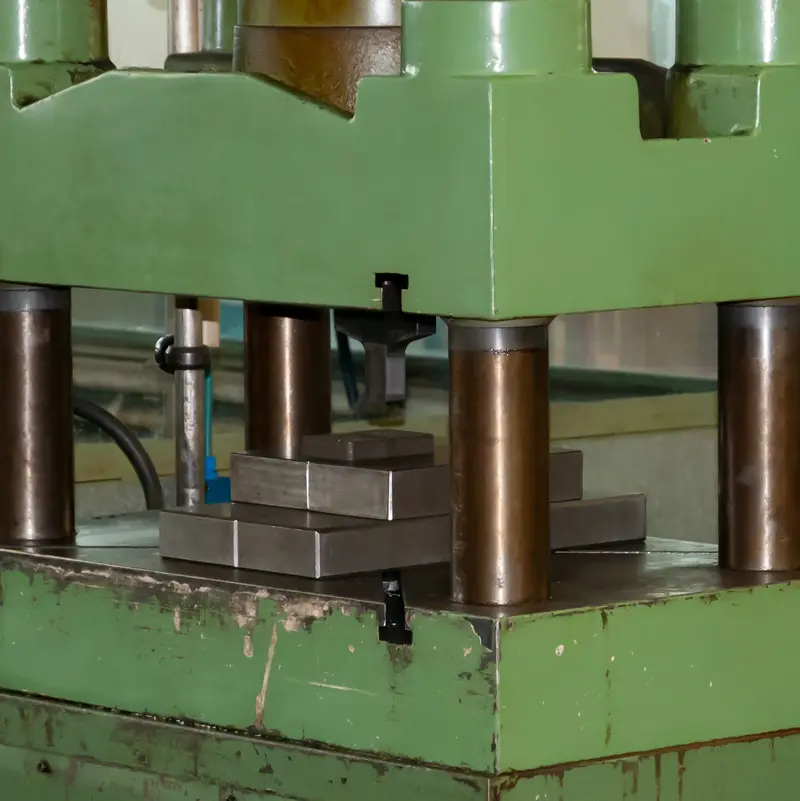

"Oferowany siłomierz idealnie nadaje się do pomiarów konserwacyjnych i prac regulacyjnych np. w maszynach przemysłowych. "
| Czujnik | |
| Zasada działania | mechaniczny / hydrauliczny |
| Pomiar siły | statycznych |
| Kierunek siły | ściskanie |
| Zakres pomiarowy | 0 … 2.500 N (250 kg) |
| Rozdzielczość | 100 N (10 kg) |
| Dokładność pomiaru | ± 1,95 % zakresu pomiarowego (+20°C) |
| Obszar wprowadzania siły 1 | Ø 25 mm |
| Obszar wprowadzania siły 2 | Ø 68 mm |
| Wymiary zewnętrzne ogniwa obciążnikowego | Ø 102 mm |
| Wysokość całkowita | 26,5 mm |
| Opcja mocowania | 2 x M6 w podstawie obudowy |
| Materiał ogniwa | stal nierdzewna |
| Zawiera medium | mineralny olej hydrauliczny |
| Manometr | |
| Zasada działania | rurka bourdona |
| Klasa dokładności | 1,6 |
| Średnica tarczy | 55 mm |
| Materiał tarczy | aluminium |
| Wysokość cyfr | 3,5 mm |
| Jednostka pomiarowa | N |
| Funkcje | maksymalne wskazanie z wskazówką ciągnioną |
| Średnica obudowy | 62 mm |
| Materiał obudowy | stal, pomalowana na czarno |
| Materiał okienka | szkło akrylowe |
| Stopień ochrony | IP32 |
| Temperatura pracy | -20 ... +60 °C |
| Przewód hydrauliczny | |
| Długość | 100 cm |
| Materiał | PA (Poliamid) |
| Maxymalny promień zgięcia | 20 mm |
| Temperatura pracy | -35 ... +100 °C |
