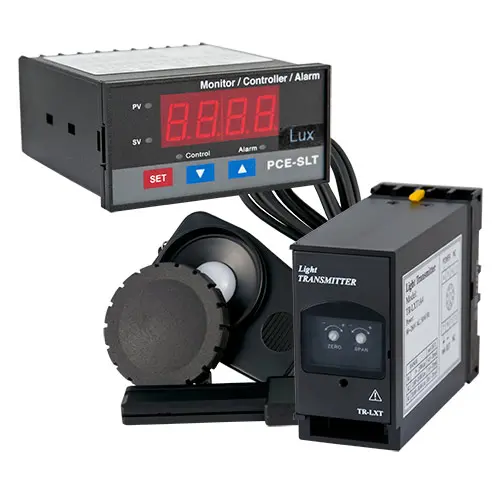

System ostrzegania o luksach składa się z czujnika pomiarowego z uchwytem i uchwytu ściennego z przewodem 1,5 m, nadajnika światła oraz wyświetlacza cyfrowego. Głównym obszarem zastosowania tego Luxwarnanlage jest ciągły pomiar światła i monitorowanie światła w laboratoriach fotograficznych i obszarach produkcyjnych (np. Produkcja żywności lub leków ...). Cyfrowy wyświetlacz posiada wyjście przekaźnikowe do sterowania syrenami alarmowymi lub migającymi światłami do ostrzegania optycznego lub akustycznego oraz wyjście sterujące.
Limit wyjściowy alarmu jest programowalny na wyświetlaczu. Analogowy sygnał wyjściowy może być również wykorzystany do sterowania klapami okiennymi... lub sygnały nadajnika mogą być przechowywane w rejestratorze, oceniane i dokumentowane. Dźwiękowe urządzenie ostrzegawcze jest bardzo łatwe do podłączenia i może być zasilane z sieci 240 V.
| Czujnik Lux | |
| Zakres pomiarowy | 0 .. 50000 luksów w trzech obszarach |
| Rozdzielczość | 0,1 lx / 1 lx |
| Dokładność | ±5% odczytu |
| Czujnik | Fotodioda z filtrem korekcji kolorów CIE |
| Zasilanie | przez przetwornik |
| Długość przewodu (od czujnika do przetwornika) | 1,5 m |
| Warunki otoczenia | maks. 80% wilgotności względnej / 0 ... +50 °C |
| Materiał obudowy | Tworzywo ABS |

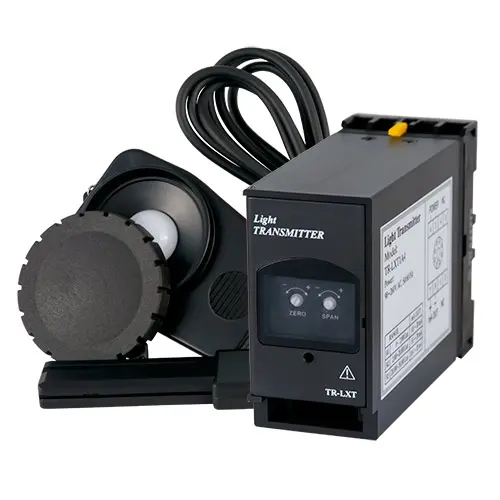

| Nadajnik | |
| Obudowa | Tworzywo ABS |
| Zasilanie | 90 ... 260 ACV |
| Kalibracja | regulowana za pomocą wkrętów dociskowych |
| Wyjście | 4 ... 20 mA |
| Stopień ochrony | IP 54 |
| Warunki otoczenia | maks. Wilgotność względna 85% / 0 ... +50 °C |

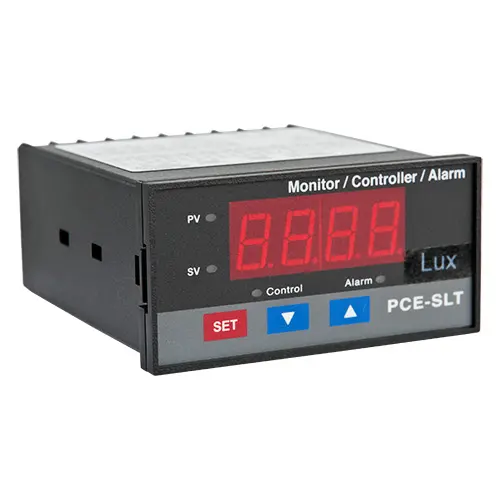

| Wyświetlacz cyfrowy | |
| Sygnał wejściowy z nadajnika | 4 – 20 mA |
| Wyświetlacz | -1999 ... 9999 (1 .. 3 miejsca po przecinku, w zależności od wartości mierzonej/do wyboru przez użytkownika) |
| Dane programowania (miejsce dziesiętne, wartość graniczna...) | są zapisane w urządzeniu |
| Wyjścia sterujące | 3-punktowe (Com, NO, NC) |
| Wyjście alarmowe | Wyjście przekaźnikowe: 5 A / 240 VAC |
| Zasilanie | 90 ... 260 ACV / 50 ... 60 Hz |
| Wymiary/wycięcie w panelu wg DIN | 92 (+0,8) mm x 45 (+0,5) mm |
| Waga | ok. 250 g |
| Warunki otoczenia | maks. wilgotność względna 85% / 0 ... +50 °C |
| Stopień ochrony | IP 65 |
