Amperomierz PCE-DC 50

Numer zamówienia: PCE-DC 50
GTIN (EAN): 4250348719157
998,00 zł
1.227,54 zł
Cena netto (nie zawiera kosztów dostawy)
:
4250348719157
PCE-DC 50
Czas dostawy: 1-2 dni
CAT II 1000 V
Stromzange
Berührungslose Spannungsprüfung
1000 A / 50 MΩ DC V
Digital

Akcesoria

Messadapter PCE-PA-ADP-SCHUKO
Zasilacz PCE-PA-ADP-SCHUKO
1.247,00 zł

Opis

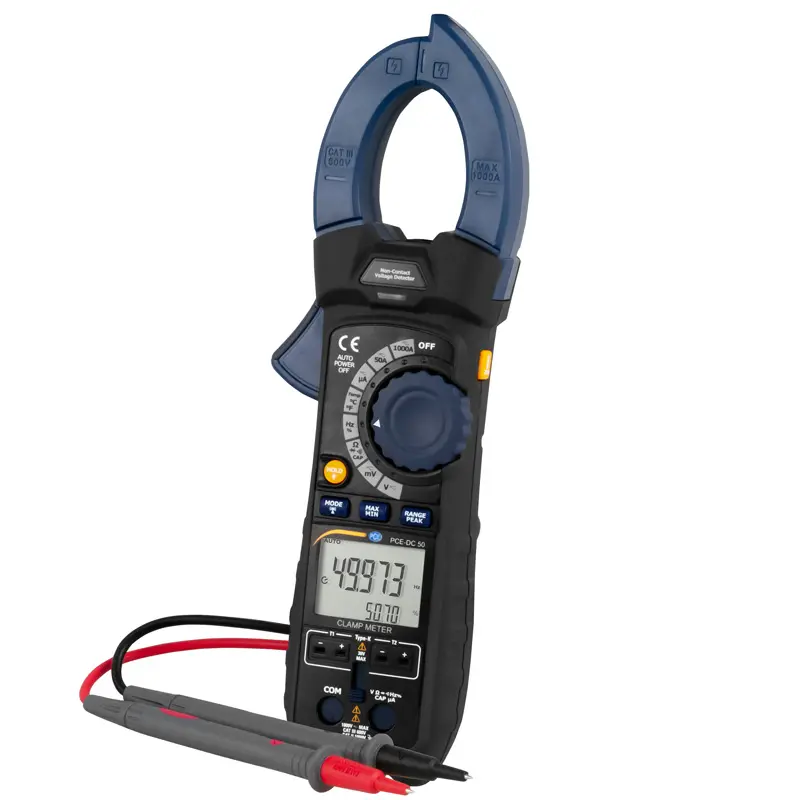

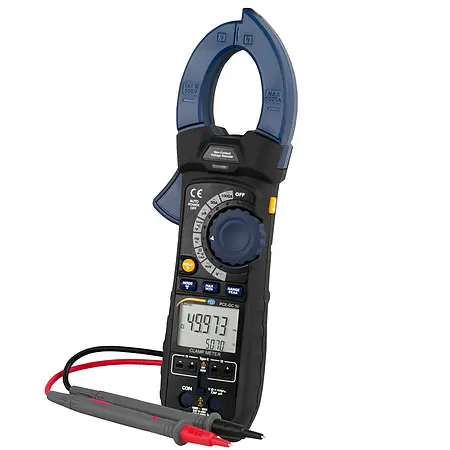

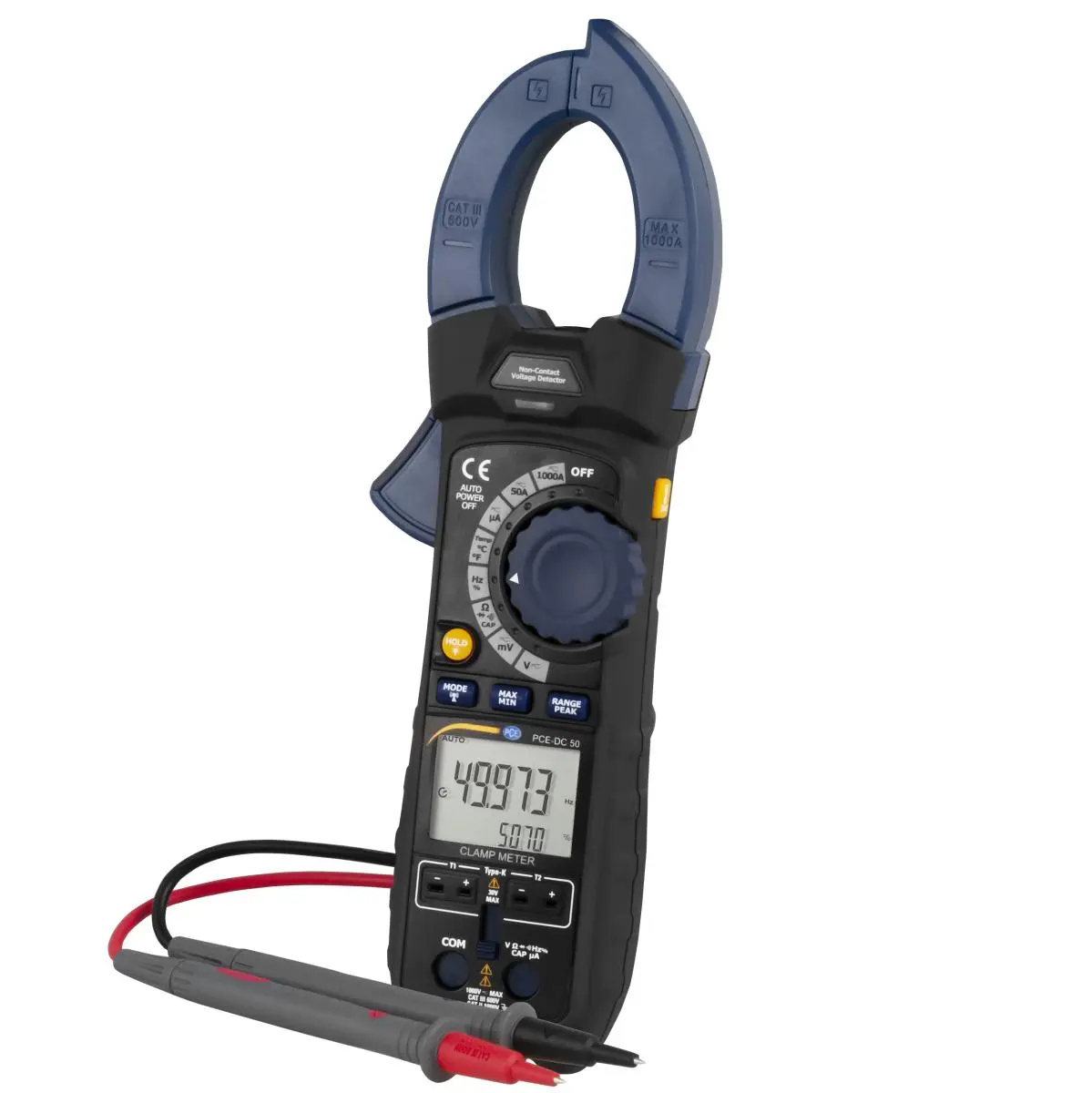

Amperomierz PCE-DC 50
Cęgi z rzeczywistą wartością skuteczną pomiar / pomiar prądu AC / pomiar napięcia / pomiar temperatury / interfejs Bluetooth / gumowana obudowa / trzymanie wyświetlacza / automatyczne wyłączanie / linia pomiarowa maks. 48 mm / wiele funkcji pomiarowych
Cęgi pomiarowe PCE-DC 50 to przyrząd pomiarowy do pomiaru prądów do 1000 A AC/DC. Oprócz pomiaru prądu miernik cęgowy może również mierzyć i testować napięcie, częstotliwość, cykl pracy, rezystancję, test ciągłości, kondensatory i diody. Średnica obudowy cęgów pomiarowych wynosi 48 mm. Oznacza to, że można wykonywać pomiary również na liniach o dużym przekroju. Dzięki funkcji NCVD cęgi pomiarowe można wykorzystać do bezdotykowego sprawdzenia czy na linii występuje napięcie.

Ten zacisk ma zintegrowany interfejs Bluetooth. Za pomocą tego interfejsu Bluetooth można nawiązać połączenie z komputerem PC lub smartfonem za pomocą cęgów pomiarowych. Pozwala to na zapisywanie i analizowanie danych zmierzonych przez cęgi pomiarowe. Jeśli komputer nie posiada interfejsu Bluetooth do podłączenia cęgów pomiarowych, w zakresie dostawy znajduje się odpowiedni adapter Bluetooth.

Kolejną szczególną cechą cęgów pomiarowych jest pomiar temperatury. Do cęgów pomiarowych można podłączyć dowolne dwie termopary typu K i jednocześnie odczytywać. Można tu mierzyć temperatury do 1000°C. Obudowa cęgów pomiarowych jest wykonana z wytrzymałego tworzywa sztucznego, które jest również pokryte gumową powłoką. Dzięki dodatkowej gumowej powłoce cęgi pomiarowe z łatwością wytrzymują uderzenia.

Najważniejsze cechy

- częstotliwość próbkowania 2 Hz
- zaślepka na gniazda pomiarowe
- pomiar AC A i AC V
- interfejs Bluetooth
- średnica kabla maks. 48 mm
- pomiar temperatury za pomocą 2 termopar
- automatyczny wyłącznik -off
- bezdotykowe wykrywanie napięcia

Specyfikacja

n n n n n n n n n n n n n n n
DC A prąd pomiar
Zakres pomiarowy Rozdzielczość Dokładność (Mw.)
500 µA 0,01 µA ± (1 % + 6 cyfr)
5000 µA 0,1 µA ± (1 % + 6 cyfr)
50 A 0,01 A ± (2,5 % + 5 cyfr)
1000 A 0,1 A ± (2,5% + 30 cyfr)

Pomiar prądu AC A
Zakres pomiarowy Rozdzielczość Dokładność (v. Mw.)
500 µA 0, 01 μA ± (1,5 % + 30 cyfr)
5000 μA 0,1 μA ± (1,5 % + 30 cyfr)
50 A 0,01 A ± (2,5 % + 30 cyfr)
1000 A 0,1 A ± (2,8 % + 30 cyfr)

Uwaga: Specyfikacja dokładności dla pomiarów AC A odnosi się do zakresu od 5% do 100% zakresu pomiarowego

Pomiar rezystancji
Zakres pomiarowy Rozdzielczość Dokładność (v. Mw.)
500 Ω 0 ,01 ± (1 % + 9 cyfr)
5 kΩ 0,0001 ± (1 % + 5 cyfr)
50 kΩ 0,001 ± (1 % + 5 cyfr)
500 kΩ 0,01 ± (1 % + 5 cyfr)
5 MΩ 0.0001 ± (3% + 10 cyfr)
50MΩ 0,001 ± (3,5% + 10 cyfr)

Pomiar napięcia DC V
Zakres pomiarowy Rozdzielczość Dokładność (w. Mw.)
500 mV 0, 01 mV ± (0,1% + 8 cyfr)
5 V 0,0001 V ± (0,1 % + 4 cyfry)
50 V 0,001 V ± ( 0,1 % + 4 cyfry)
500 V 0,01 V ± (0,1% + 4 cyfry)
600 V0,1 V ± (0,5 % + 4 cyfry)

Pomiar napięcia AC V (50 Hz ... 1000 Hz)
Zakres pomiarowy Rozdzielczość Dokładność (v. Mw.)
500 mV 0, 01 mV

± (0,8% + 9 cyfr) (przy 50 Hz / 60 Hz)
5V 0,0001V ± (1% + 30 cyfr)
50 V 0,001 V ± (1 % + 30 cyfr)
500 V 0,01 V ± (1 % + 30 cyfr)
600 V 0,1 V ± (1% + 30 cyfr)

Uwaga: w przypadku pomiarów AC V, specyfikacja dokładności odnosi się do zakresu od 5% do 100% zakresu pomiarowego

Pojemność pomiar
Zakres pomiarowy Rozdzielczość Dokładność (w. Mw.)
500 nF 0, 01 ± (3,5% + 40 cyfr)
5000 nF 0,1 ± (3,5% + 10 cyfr)
50 µF 0,001 ± (3,5% + 10 cyfr )
500 µF 0,01 ± (3,5% + 10 cyfr)
5 mF 0,0001 ± (5 % + 10 cyfr)

Pomiar częstotliwości   ;
Zakres pomiarowy Rozdzielczość dokładność (w. Mw.)
50 Hz 0,001 ± (0,3% + 2 cyfry)
500 Hz 0,01 ± (0,3% + 2 cyfry)
5 kHz 0,0001 ± (0,3% + 2 cyfry)
50 kHz 0,001 ± (0,3% + 2 cyfry)
500 kHz 0,01 ± (0,3% + 2 cyfry)
5 Mhz 0,0001 ± (0,3% + 2 cyfry)
10 MHz 0,001 ± (0,3 % + 2 cyfry)

Cykl pracy
Zakres pomiarowy Rozdzielczość Dokładność (w. Mw.)
5 % ... 95 % 0.1

± (1 % + 2 cyfry)(zmierzonej wartości)

Szerokość impulsu: 100 µs ... 100 ms

Częstotliwość: 10 Hz .. 0,10 kHz

Temperatura
Zakres pomiarowy Rozdzielczość Dokładność (Mw.)
-100 °C ... 1000 °C 0,1 ± (1 % + 2,5 °C)

Ogólne dane techniczne   ;
średnica przewodu maks. 48 mm
Wyświetlacz
 Dwie linie 50 000 cyfr
Test ciągłości 50 omów / < 50 mA
Test diody 0,3 mA / 2,8 V DC
Wskaźnik baterii Ikona baterii, gdy bateria jest słaba
Przekroczono zakres pomiarowy OL jeśli zakres pomiarowy został przekroczony
Częstotliwość próbkowania 2 Hz
Interfejs Bluetooth
Wykrywanie wartości szczytowych > 1 ms
Termopara Typ K
Bezpiecznik 500 mA szybko działający ceramiczny
Przepustowość AC (AC A / AC V) 50 Hz ... 400 Hz
Pomiar AC True RMS
Warunki pracy 5 °C ... 40 °C / maks. 80 % RH przy 31 °C
Warunki przechowywania -20 °C ...60 °C / maks. 80% wilgotności względnej
Zasilacz bateria blokowa 9 V
Automatyczne wyłączenie po około 30 minutach
Wymiary (szer. x wys. x gł.) 230 x 76 x 40 mm
Waga 315 g
Bezpieczeństwo IEC 1010-1(2001):
EN 61010-1(2001)
CAT III 600 V
CAT II 1000 V
n Stopień zanieczyszczenia 2
    ;

Zakres dostawy

1 x amperomierz PCE-DC 50
1 x zestaw przewodów pomiarowych
1 x walizka transportowa
1 x oprogramowanie komputerowe
1 adapter Bluetooth
2 termopary typu K
1 bateria blokowa 9 V
