Analizator mocy PCE-PA 8000-ICA wraz z certyfikatem kalibracji ISO

Numer zamówienia: PCE-PA 8000-ICA

GTIN (EAN):

Opis

Analizator wydajności z kalibracją certyfikat

z zapisem danych na karcie SD, interfejs PC

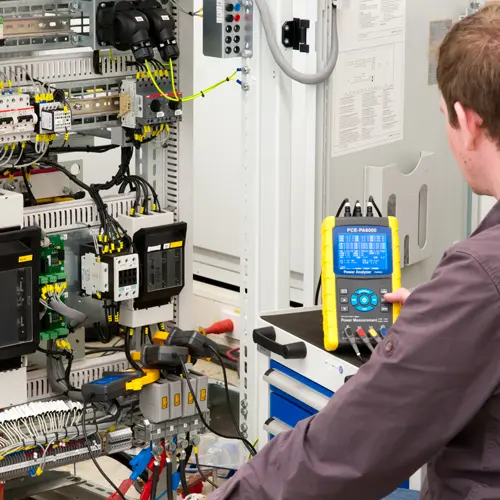

Za pomocą analizatora sieci z cęgami prądowymi można mierzyć i rejestrować moc w obwodach jedno- i trójfazowych. Długoterminowe pomiary mogą być przeprowadzane za pomocą analizatora sieci. Miernik zapisuje dane pomiarowe na wkładanej karcie SD w formacie XLS. Oznacza to, że dane pomiarowe można wygodnie analizować na komputerze. Interwał rejestracji można dowolnie wybrać w zakresie od 2 do 7200 sekund.

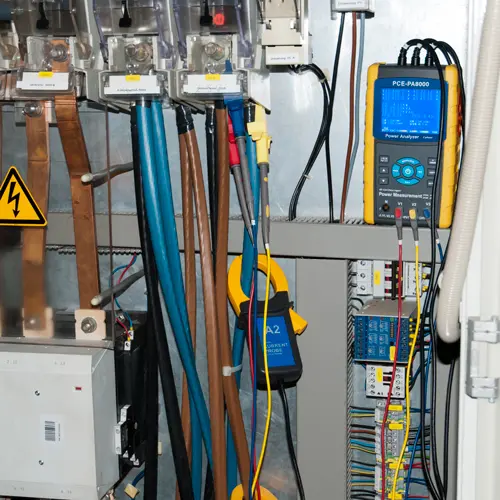

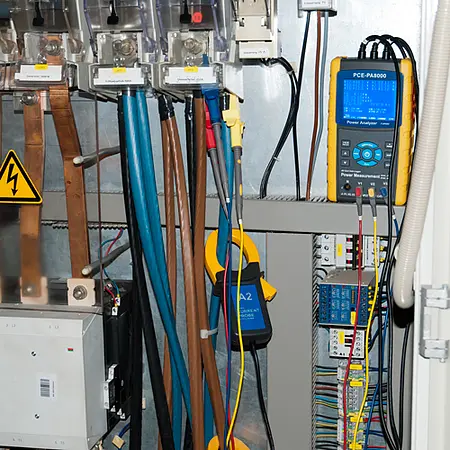

Analizator sieci jest w stanie wykonać pomiary energii oraz określić współczynnik mocy i kąt fazowy. Cęgi prądowe analizatora sieci mogą być używane do przewodów o średnicy do 50 mm. Dzięki temu urządzenie pomiarowe idealnie nadaje się do zastosowania w sieci zasilającej. Wszystkie zmierzone wartości można odczytać na pierwszy rzut oka dzięki dużemu wyświetlaczowi 3,7". Umożliwia to szybką analizę aktualnie mierzonych wartości i zapewnia przegląd prądu, napięcia i pobieranej mocy.

Najważniejsze cechy

- Analiza mocy 3-fazowej w sieci 3-fazowej/4-przewodowej, 3-fazowej/3-przewodowej, 1-fazowej/2-przewodowej, 1-fazowej/3-przewodowej
- Pomiar True RMS prądu i napięcia
- Pomiar mocy czynnej, pozornej i biernej
- wyznaczanie kąta fazowego i współczynnika mocy
- pomiar energii czynnej, pozornej i biernej
- pomiar napięcia do 600 V (AC)
- pomiar prądu do 1200 A (AC)

- spełnia normy bezpieczeństwa IEC 1010 i CAT III 600V
- zbudowany -w kalendarzu z zegarem czasu rzeczywistego
- Rejestracja zmierzonych wartości na karcie SD
- Dane są zapisywane jako plik Excel w celu wygodniejszej oceny i dalszego wykorzystania
- Pomiary na żywo na PC możliwy za pomocą opcjonalnego kabla do transmisji danych
- Duży 3,7" Wyświetlacz igłowy
- z certyfikatem kalibracji ISO

Specyfikacja

Pomiar napięcia (AC V)
Zakres pomiarowy	10 V ... 600 V (faza do Neutralny) 10 V ... 600 V (faza do fazy)
Rozdzielczość	0,1 V
Dokładność	± (0,5% + 0,5V)

Pomiar prądu (AC A)
Zakres pomiarowy	20 A
Rozdzielczość	0,001A (< 10 A) 0,01 A (=10 A)
Dokładność	± (0,5% + 0,1A)
Zakres pomiarowy	200 A
Rozdzielczość	0,01 A (< 100 A) 0,1 A (= 100 A)
Dokładność	± (0,5 % + 0,5 A)
Zakres pomiarowy	1200 A
Rozdzielczość	0,1 A (<1000 A) 1 A (= 1000 A)
Dokładność	± (0,5 A + 5 A)

Zakres pomiaru mocy rzeczywistej	Rozdzielczość	Dokładność
0 KW ... 9,999 KW 10 KW ... 99,99 KW 100 KW ... 999,9 KW 1 MW ... 9,999 MW	0,001 KW 0,01 KW 0,1 KW 0,001 MW	± (1% + 0,008 KW) ± (1% + 0,008 KW) ± (1% + 0,8 KW) ± (1% + 0,008 MW)

Zakres pomiaru mocy pozornej	Rozdzielczość	Dokładność
0 KVA ... 9999 KVA 10 KVA ... 99,99 KVA 100 KVA ... 999,9 KVA 1 MVA ... 9,999 MVA	0,001KVAR 0,01KVAR 0,1KVAR 0,001MVAR	± (1% + 0,008KVAR) ± (1% + 0,08KVAR) ± (1% + 0,8KVAR) ± (1% + 0,008 MVAR)
	;
Moc bierna Zakres pomiarowy	Rozdzielczość	Dokładność
0 KVAR ... 9,999 KVAR 10 KVAR ... 99,99 KVAR 100KVAR . .. 999,9KVAR 1MVAR ... 9,999MVAR	0,001KVAR 0,01KVAR 0,1KVAR 0,001 MVAR	± (1% + 0,008 KVAR) ± (1% + 0,08 KVAR) ± ( 1 % + 0,8 KVAR) ± (1 % + 0,008 MVAR)

Zakres pomiaru energii czynnej	Rozdzielczość	Dokładność
0 KWH ... 9,999 KWH 10,00 KWH ... 99,99 KWH 100,0 KWH ... 999,9 KWH 1 MWH .. 9,999 MWh	0,001 KWh 0,01 KWh 0,01 KWh 0,001 MMh	± (2 % + 0,008 KWh) ± (2 % + 0,08 KWh) ± (2% + 0,8 KWh) ± (2% + 0,008 MWh)

Pomiar energii pozornej zakres	Rozdzielczość	Dokładność
0 KVAH ... 9,999 KVAH 10,00 KVAH ... 99,99 KVAH 100,0 KVAH ... 999,9 KVAH 1 MVAH ... 9,999 MVAH	0,001 KVAh 0,01 KVAh 0,01 KVAh 0,001 MVAh	± (2% + 0,008 KVAh) ± (2% + 0,08 KVAh) ± (2% + 0,8 KVAh) ± (2% + 0,008 MVAh)

Pomiar energii biernej zakres	Rozdzielczość	Dokładność /td>
0 KVARH ... 9,999 KVARH 10,00 KVARH ... 99,99 KVARH 100,0 KVARH ... 999,9 KVARH 1 MVARH ... 9,999 MVARH	0,001 KVARh 0,01 KVARh 0,01 KVARh 0,001 MVARh	± (2 % + 0,008 KVARh) ± (2% + 0,08 KVARh) ± (2% + 0,8 KVARh) ± (2% + 0,008 MVARh)
;
Zakres pomiaru współczynnika mocy	0 ... 1
Rozdzielczość	0,01
Precyzja	± 0,04

Zakres pomiaru kąta fazowego	-180° ... 180°
Rozdzielczość	0,1°
Dokładność	± 1°

Zakres pomiaru częstotliwości	45 Hz ... 65 Hz
Rozdzielczość	0,1 Hz
Precyzja	0,1 Hz

Specyfikacje ogólne

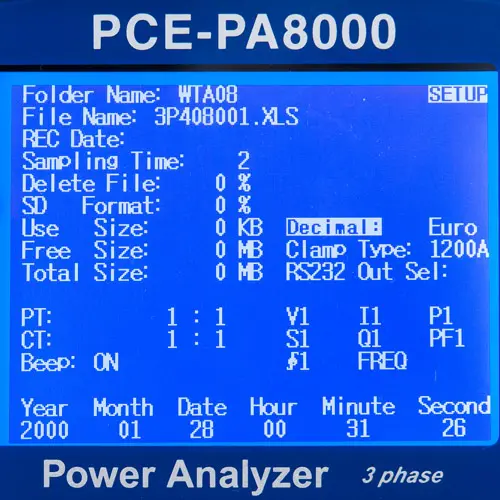

Wyświetlacz	3,7" Wyświetlacz LCD z matrycą punktową (320 * 240 pikseli) z podświetleniem LED
Mierzalne wielkości elektryczne	AC V, AC A, moc czynna, moc pozorna, moc czynna, współczynnik mocy, kąt fazowy, częstotliwość linii
Zakresy pomiaru napięcia	10 V ... 600V AC, automatyczne ustawianie zakresu
Zakresy pomiaru prądu	0,2 A ... 1200 A AC, zakres automatyczny / ręczny
Standard bezpieczeństwa	IEC1010CAT III 600V
Rezystancja wejściowa	AC V 10 MOhm
Cęgi prądowe częstotliwości roboczej	40 Hz ... 1 kHz
testowana częstotliwość robocza cęgi prądowe	45 Hz ... 65 Hz
Zabezpieczenie przed przeciążeniem n AC A	AC V 720 V RMS 1300A z cęgami prądowymi
Pamięć masowa	Karta SD
Interwał rejestracji	2 sekundy ... 7200 sekund
Funkcja rejestratora danych	Przechowywanie w czasie rzeczywistym na karcie SD
Wyjście danych	przez USB lub RS232 w zależności od kabla połączeniowego
Temperatura robocza	0 °C .. 0,50°C
Wilgotność otoczenia	< 80% wilgotności względnej
Zasilacz	8 baterii AA 1,5 V, zasilacz 9 V

Bieżące zużycie	Miernik: 300 mA DC Cęgi prądowe: 34 mA DC
maksymalna średnica kabla	50 mm
waga	Miernik: 948 g (z bateriami) Cęgi prądowe: 467 g (z kablem)
Wymiary	Metry: 225 x 125 x 64 mm n Cęgi prądowe: 210 x 64 x 33 mm Szczęka mocująca: 86 mm (zewnętrzna)

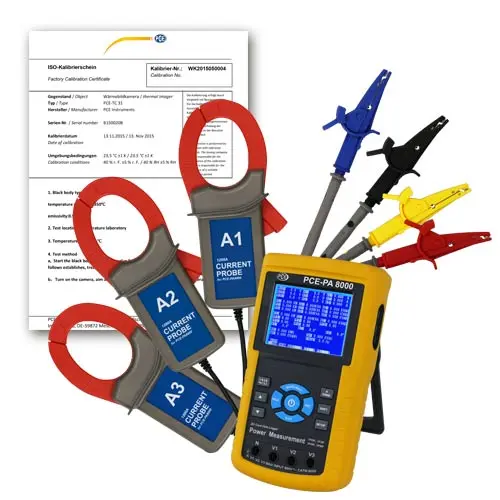

Zakres dostawy

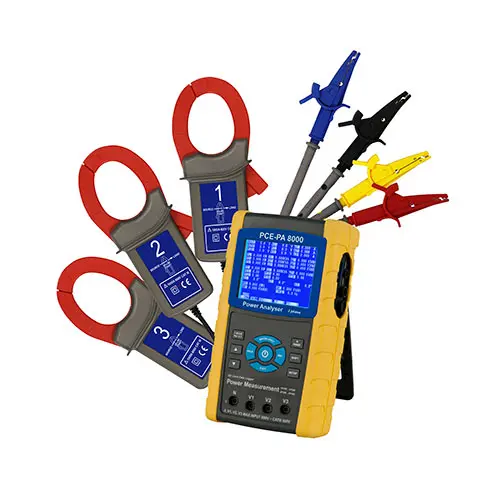

1 x analizator sieci PCE-PA 8000-ICA

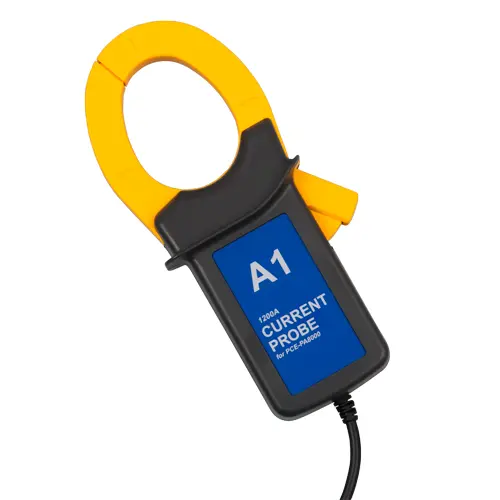

3 x cęgi prądowe
4 x przewody pomiarowe
4 x krokodylki
1 x karta pamięci SD 2 GB
1 x zasilacz 9V DC
8 x baterie 1,5 V AA
1 x futerał
1 x certyfikat kalibracji ISO
