1.247,00 zł
Analizator wydajności imponuje prostą obsługą. Analizator sieci przechowuje wszystkie odczyty na karcie SD. Analizator mocy może być używany do pomiaru mocy i analizy sieci. Moc może być mierzona przez analizator mocy do 9999 MW. W przypadku analizy sieci analizator mocy może określić harmoniczne do 50. rzędu astępnie dokładnie.

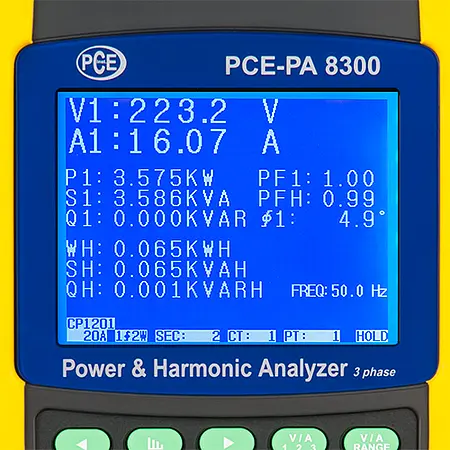

Wszystkie zmierzone wartości są wyświetlane na pokazanym graficznym wyświetlaczu LCD. Dzięki temu analizator sieci nie ma problemu z wyświetlaniem zniekształceń sieci. W celu dokładnej analizy sieci i wydajności dane pomiarowe można przechowywać na karcie pamięci SD w dowolnie regulowanych odstępach czasu. Umożliwia to długoterminowe nagrywanie za pomocą analizatora mocy. Analizator mocy jest dostępny w dwóch różnych zestawach. Analizator sieciowy może być dostarczony z cęgami prądowymi lub z giętkimi cewkami Rogowskiego.
| Specyfikacje elektryczne | ||||
| Pomiar napięcia (AC V) | ||||
| Zakres pomiarowy | Rozdzielczość | Dokładność | ||
| 10 V ... 600 V (faza do przewodu neutralnego) 10 V ... 600 V (faza do fazy) | 0,1 V | ±(0, 5% + 0,5 V) | ||
| Pomiar prądu (AC A) zestaw 1 | ||||
| Pomiar zakres | Rozdzielczość | Dokładność | ||
| 20 A | 0,001 A (<10 A) 0,01 A (>= 10 A) | ±(0,5 % + 0,1 A) | ||
| 200 A | 0,01 A (< 100 A) 0,1 A (>= 100 A) | ±(0,5% + 0,5A) | ||
| 1200A | 0,1A (< 1000A) 1 A (>= 1000 A) | ±(0,5 A + 5 A) | ||
| Pomiar prądu (AC A) zestaw 2 | ||||
| Zakres pomiarowy | Rozdzielczość | Dokładność | ||
| 30 A | 0,001 A (< 10 A) 0,01 A (>= 10 A) | ±(0,5% + 0,1 A) | ||
| 300 A | 0,01 A (< 100 A) 0,1 A (>= 100 A) | ±(0,5 % + 0,5 A) | ||
| 3000 A | 0,1 A (< 1000 A) 1 A (>= 1000 A) | ±(0,5 A + 5 A) | ||
| Moc czynna | ||||
| Zakres pomiarowy | Rozdzielczość | Dokładność | ||
| 0 ... 9,999 kW | 0,001 kW | ±(1 % + 0,008 kW) | ||
| 10 ... 99,99 kW | 0,01 kW | ±(1 % + 0,008 kW) | ||
| 100 ... 999,9 kW | 0,1 kW | ±(1% + 0,8 kW) | ||
| 1 ... 9,999 MW | 0,001 MW | ±(1 % + 0,008 MW) | ||
| Moc pozorna | ||||
| Zakres pomiarowy | Rozdzielczość | Dokładność | ||
| 0 ... 9,999 kVA | 0,001 kVA | ±(1 % + 0,008 kVA) | ||
| 10 ... 99,99 kVA | 0,01 kVA | ±(1% + 0,08 kVA) | ||
| 100 ... 999,9 kVA | 0,1 kVA | ±(1% + 0,8 kVA) | ||
| 1 ... 9,999 MVA | 0,001 MVA | ±(1% + 0,008 MVA) | ||
| Moc bierna | ||||
| Zakres pomiarowy | Rozdzielczość | Dokładność | ||
| 0 ... 9,999 kVAR | 0,001 kVAR | ±(1 % + 0,008 kVAR) | ||
| 10 ... 99,99 kVAR | 0,01 kVAR | ±(1 % + 0,08 kVAR) | ||
| 100 ... 999,9 kVAR | 0,1 kVAR | ±(1 % + 0,8 kVAR) | ||
| 1 ... 9,999 MVAR | 0,001 MVAR | ±(1 % + 0,008 MVAR) | ||
| Energia czynna | ||||
| Zakres pomiarowy | Rozdzielczość | Dokładność | ||
| 0 ... 9,999 kWh | 0,001 kWh | ±(2 % + 0,008 kWh) | ||
| 10 .. 99,99 kWh | 0,01 kWh | ±(2 % + 0,08 kWh) | ||
| 100 ... 999,9 kWh | 0,01 kWh | ±(2 % + 0,8 kWh) | ||
| 1 ... 9,999 MWh | 0,001 MWh | ±(2% + 0,008 MWh) | ||
| Energia pozorna | ||||
| Zakres pomiarowy | Rozdzielczość | Dokładność | ||
| 0,001 kVAh | ±(2 % + 0,008 kVAh) | |||
| 10 ... 99,99 kVAh | 0,01 kVAh | ±(2 % + 0,08 kVAh) | ||
| 100 ... 999,9 kVAh | 0,01 kVAh | ±(2 % + 0,8 kVAh) | ||
| 1 ... 9,999 MVAh | 0,001 MVAh | ±(2% + 0,008 MVAh) | ||
| Energia bierna | ||||
| Zakres pomiarowy | Rozdzielczość | Dokładność | ||
| 0 ... 9,999 kVARh | 0,001 kVARh | ±(2 % + 0,008 kVARh) | ||
| 10 ... 99,99 kVARh | 0,01 kVARh | ± (2 % + 0,08 kVARh) | ||
| 100 ... 999,9 kVARh | 0,01 kVARh | ±(2 % + 0,8 kVARh ) | ||
| 1 ... 9,999 MVARh | 0,001 MVARh | ±(2% + 0,008 MVARh) | ||
| Współczynnik mocy | ||||
| Zakres pomiarowy | Rozdzielczość | Dokładność | ||
| 0 ... 1 | 0,01 | ± 0,04 | ||
| kąt fazowy | ||||
| zakres pomiarowy | Rozdzielczość | Dokładność | ||
| -180° ... 180° | 0,1° | ± 1° | ||
| Częstotliwość | ||||
| Zakres pomiarowy | Rozdzielczość | Dokładność | ||
| 45 ... 65 Hz | 0,1 Hz | ± 0,1 Hz | ||
| Harmoniczne napięcia AC przy 50/60 Hz | ||||
| Zakres pomiarowy | Rozdzielczość | Dokładność | ||
| 1 ... 20. rzędu | 0,1 V t 0,1% | ± (2% + 0,5 V) ± (2% + 10 cyfr) | ||
| 21 ... 30. rzędu | 0,1 V 0,1 % | ± (2% + 0,5 V) ± (2% + 20 cyfr) | ||
| 31 .. 50. rzędu | 0,1 V 0,1% | nieokreślone | ||
| Harmoniczne prądu przemiennego przy 50/60 Hz | ||||
| Zakres pomiarowy | Rozdzielczość | Dokładność | ||
| 1 ... 20. rzędu | 0,001 ... 1 A 0,1 % | ± (2% + 0,5 A) ± (2% + 10 cyfr) | ||
| 21 .. 30. rzędu | 0,001 ... 1 A 0,1 % | ± (2 % + 0,5 A) ± (2% + 20 cyfr) | ||
| 31 ... 50. rzędu | 0,001 ... 1 A n 0,1% | nieokreślony | ||
| Ogólne dane techniczne | ||||
| Wyświetlacz | 3,7 " Wyświetlacz LCD z matrycą punktową (320 x 240 pikseli) z podświetleniem LED | |||
| Standard bezpieczeństwa | IEC1010CAT III 600 V | |||
| Rezystancja wejściowa AC V | 10 MOhm | |||
| Cęgi prądowe częstotliwości roboczej | 40 Hz ... 1 kHz | |||
| przetestowane cęgi prądowe o częstotliwości roboczej | 45 Hz . .. 65 Hz | |||
| Zabezpieczenie przed przeciążeniem | AC V AC A | 720 V RMS n 1300 A z cęgami prądowymi | ||
| Przechowywanie danych | Karta SD | |||
| Interwał rejestracji | 1 sekunda | |||
| Funkcja rejestratora danych | Przechowywanie w czasie rzeczywistym na karcie SD | |||
| Interwał zapisu | 2 sekundy ... 7200 sekund | |||
| Wyjście danych (tylko do wyświetlania na żywo na PC) | przez USB lub RS-232 w zależności od kabla połączeniowego | |||
| Temperatura robocza | 0 ... +50 °C | |||
| Wilgotność otoczenia | < 80% RH | |||
| Zasilacz | 8 baterii AA 1,5 V Zasilacz 9 V | |||
| Pobór prądu | Miernik: 500 mA DC Cęgi prądowe: 34 mA DC | |||
| Maksymalna średnica przewodu | Cęgi prądowe: 50 mm Cewki Rogowskiego: 175 mm | |||
| Wymiary | Urządzenie pomiarowe: 225 x 125 x 64 mm Cęgi prądowe: 210 x 64 x 33 mm Szczęki mocujące: 86 mm (zewnętrzne) | |||
| Waga | Miernik: 948 g (z bateriami) Cęgi prądowe: 467 g (z kablem) | |||
