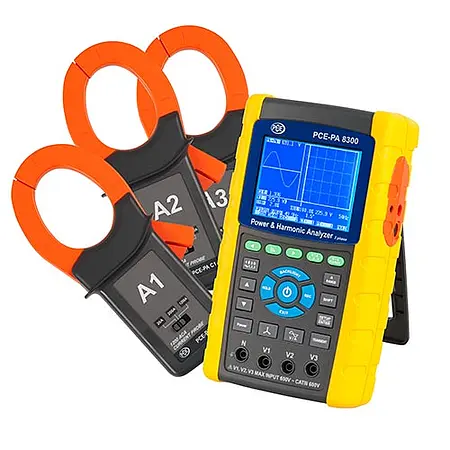

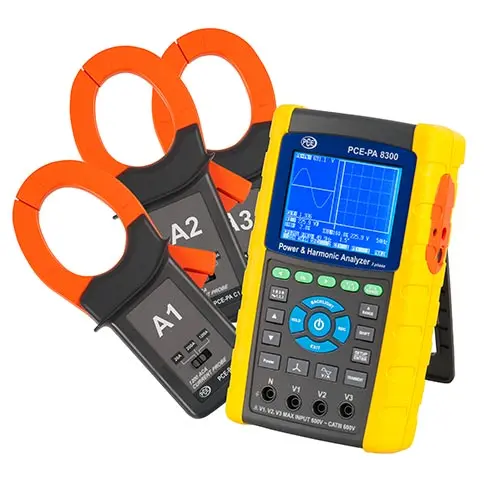

Specyfikacje elektryczne |

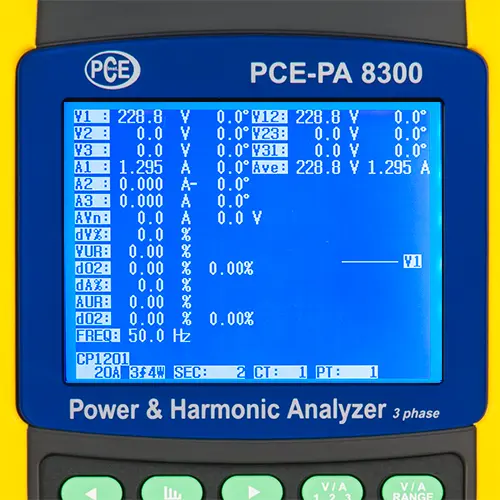

Pomiar napięcia (AC V) |
Zakres pomiarowy | Rozdzielczość | Dokładność |
10 V ... 600 V (faza do przewodu neutralnego) 10 V ... 600 V (faza do fazy) | 0,1 V | ±(0,5 % + 0,5 V) |

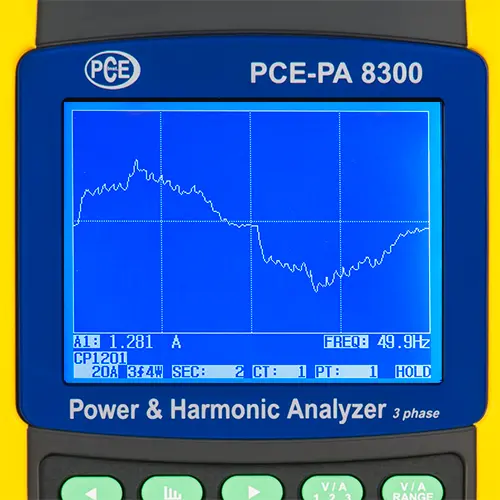

Pomiar prądu (AC A) zestaw 1 |
Zakres pomiarowy | Rozdzielczość | Dokładność |
20 A | 0,001 A (< 10 A) 0,01 A (> ;= 10 A) ) | ±(0,5 % + 0,1 A) |
200 A | 0,01 A (<100 A) 0,1 A (>= 100 A) | ±(0,5 % + 0,5 A) |
1200 A | 0,1 A (< ; 1000 A) 1 A (>= 1000 A) | ±(0,5 A + 5 A) |
Prąd pomiar (AC A) Zestaw 2 |
Zakres pomiarowy | Rozdzielczość | Dokładność |
30 A | 0,001 A (<10 A) 0, 01 A (>= 10 A) | ±(0,5 % + 0,1 A) |
300 A | 0,01 A (< 100 A) 0,1 A (>= 100 A) | ±(0,5 % + 0,5 A) |
3000 A | 0,1 A (< 1000 A) 1 A (>= 1000 A) | ±(0,5 A + 5 A) |

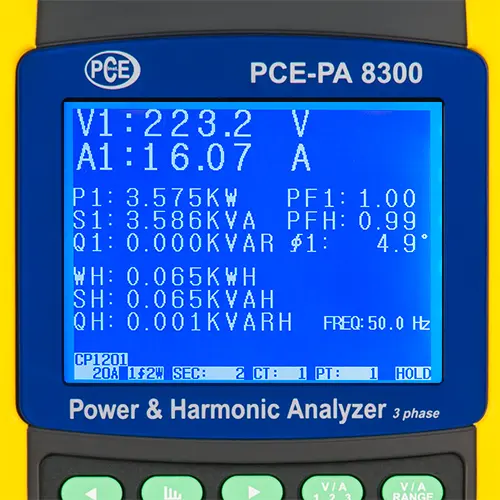

Moc czynna |
Zakres pomiarowy | Rozdzielczość | Dokładność |
0 ... 9,999 kW | 0,001 kW | ±(1 % + 0,008 kW) |
10 ... 99,99 kW | 0,01 kW | ±(1 % + 0,008 kW) |
100 ... 999,9 kW | 0,1 kW | ±(1 % + 0,8 kW) |
1 ... 9,999 MW | 0,001 MW | ±(1% + 0,008 MW) |
Moc pozorna |
Zakres pomiarowy | Rozdzielczość | Dokładność |
0 ... 9,999 kVA | 0,001 kVA | ±(1 % + 0,008 kVA) |
10 ... 99,99 kVA | 0,01 kVA | ±(1 % + 0,08 kVA) |
100 ... 999,9 kVA | 0,1 kVA | ± (1 % + 0,8 kVA) |
1 ... 9,999 MVA | 0,001 MVA | ±(1% + 0,008 MVA ) |
Moc bierna |
Zakres pomiarowy | Rozdzielczość | Dokładność |
0 ... 9,999 kVAR | 0,001 kVAR | ±(1 % + 0,008 kVAR) |
10 ... 99,99 kVAR | 0,01 kVAR | ±(1 % + 0,08 kVAR) |
100 ... 999,9 kVAR | 0,1 kVAR | ±(1 % + 0,8 kVAR) |
1 ... 9,999 MVAR | 0,001 MVAR | ±(1 % + 0,008 MVAR) |
Energia czynna |
Zakres pomiarowy | Rozdzielczość | Dokładność |
0 ... 9,999 kWh | 0,001 kWh | ±(2 % + 0,008 kWh) |
10 ... 99,99 kWh | 0,01 kWh | ±(2 % + 0,08 kWh) |
100 ... 999,9 kWh | 0,01 kWh | ±(2% + 0,8 kWh) |
1 ... 9,999 MWh | 0,001 MWh | ±( 2% + 0,008 MWh) |
Energia pozorna |
Zakres pomiarowy | Rozdzielczość | Dokładność |
0 ... 9,999 kVAh | 0,001 kVAh | ±(2 % + 0,008 kVAh) |
10 ... 99,99 kVAh | 0,01 kVAh | ±(2 % + 0,08 kVAh) |
100 ... 999,9 kVAh | 0,01 kVAh | ±(2 % + 0,8 kVAh) |
1 ... 9,999 MVAh | 0,001 MVAh | ±( 2% + 0,008 MVAh) |
Energia bierna |
Zakres pomiarowy | Rozdzielczość | Dokładność |
0 ... 9,999 kVARh | 0,001 kVARh | ±(2 % + 0,008 kVARh) |
10 ... 99,99 kVARh | 0,01 kVARh | ±(2% + 0,08 kVARh) |
100 ... 999,9 kVARh | 0,01 kVARh | ±(2% + 0,8 kVARh) |
1 ... 9,999 MVARh | 0,001 MVARh | ±(2% + 0,008 MVARh) |
Współczynnik mocy |
Zakres pomiarowy | Rozdzielczość | Dokładność |
0 ... 1 | 0,01 | ± 0,04 |
Kąt fazowy |
Zakres pomiarowy | Rozdzielczość | Dokładność |
-180° ... 180° | 0,1° | ± 1 ° |
Częstotliwość |
Zakres pomiarowy | Rozdzielczość | Dokładność |
45 ... 65 Hz | 0,1 Hz | ± 0,1 Hz |

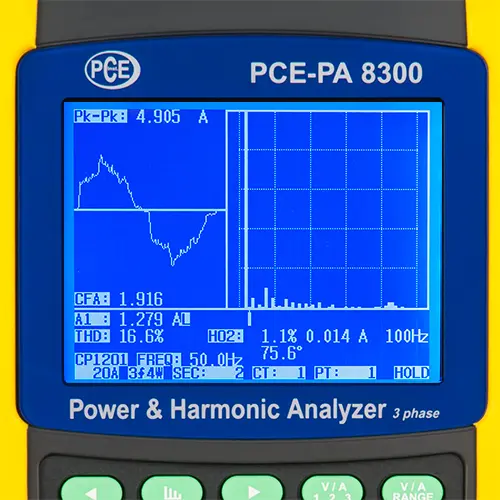

Harmoniczne napięcia AC przy 50/60 Hz |
Zakres pomiarowy | Rozdzielczość | Dokładność |
1 ... 20. rzędu | 0,1 V 0,1% | ± (2% + 0,5 V) ± (2 % + 10 cyfr) |
21 ... 30. rzędu | 0,1 V 0,1 % | ± (2 % + 0,5 V) ± (2 % + 20 cyfr) |
31 ... 50. rząd | 0,1 V 0,1% | nieokreślony |
Harmoniczne prądu przemiennego przy 50/60 Hz |
Zakres pomiarowy | Rozdzielczość | Dokładność |
1 ... 20. rzędu | 0,001 ... 1 A 0,1 % | ± (2% + 0,5 A) ± (2% + 10 cyfr) |
21 ... 30s rzędu | 0,001 ... 1 A 0,1 % | ± (2 % + 0,5 A) ± (2 % + 20 cyfr) |
31 ... 50. rzędu | 0,001 ... 1 A 0,1% | nie określono |
Ogólne dane techniczne |

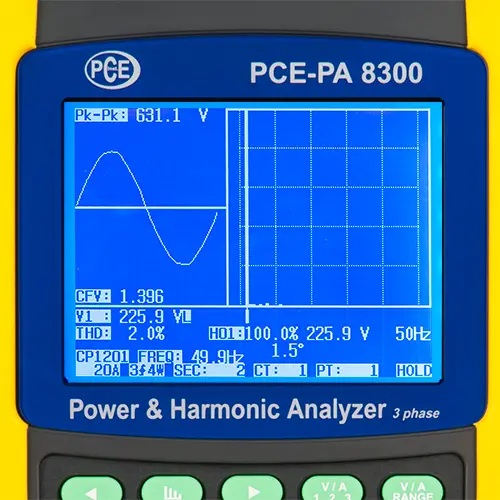

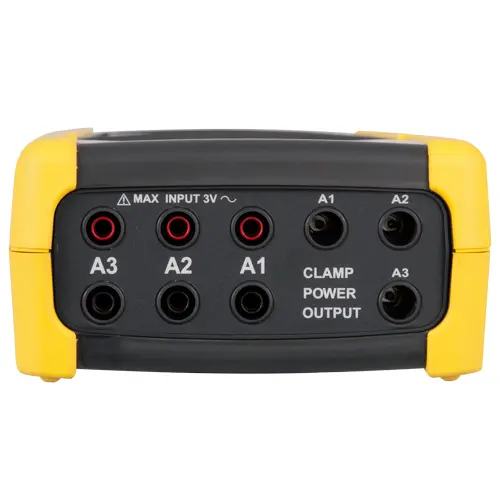

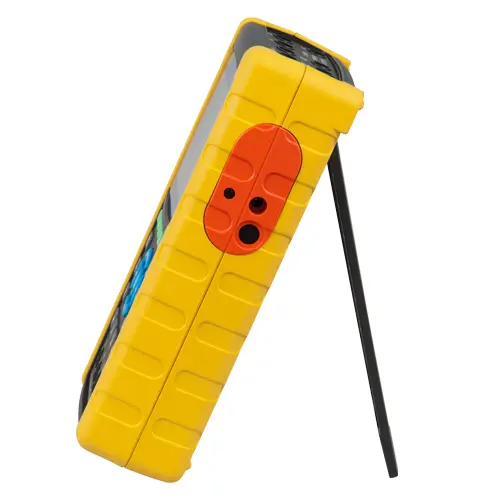

Wyświetlacz | 3,7" Wyświetlacz LCD z matrycą punktową (320 x 240 pikseli) z podświetleniem LED |
Norma bezpieczeństwa | IEC1010CAT III 600 V |
Rezystancja wejściowa AC V | 10 MOhm |
Cęgi prądowe częstotliwości roboczej | 40 Hz ... 1 kHz |
przetestowana częstotliwość robocza cęgów prądowych | 45 Hz ... 65 Hz |
Zabezpieczenie przed przeciążeniem | AC V AC A | 720 V RMS 1300 A przy prądzie zacisk |
Przechowywanie danych | Karta SD |
Interwał nagrywania | 1 sekunda |
Funkcja rejestratora danych | Przechowywanie w czasie rzeczywistym na karcie SD |
Czas przechowywania | 2 sekundy ... 7200 sekund |
Wyjście danych (tylko do wyświetlania na żywo na komputerze PC) | przez USB lub RS-232 w zależności od kabla połączeniowego |
Temperatura robocza | 0 ... +50 °C |
Około wilgotność w pomieszczeniu | < 80% RH |
Zasilacz | 8 baterii AA 1,5 V Zasilacz 9 V |
Pobór prądu | Miernik: 300 mA DC Cęgi prądowe: 34 mA DC |
Maksymalna średnica przewodu | Cęgi prądowe: 50 mm Cewki Rogowskiego: 175 mm |
Wymiary | Urządzenie pomiarowe: 225 x 125 x 64 mm Cęgi prądowe: 210 x 64 x 33 mm Szczęka mocująca: 86 mm (zewnętrzna) |
Waga | Miernik: 948 g (z bateriami) Cęgi: 467 g (z kablem) |
