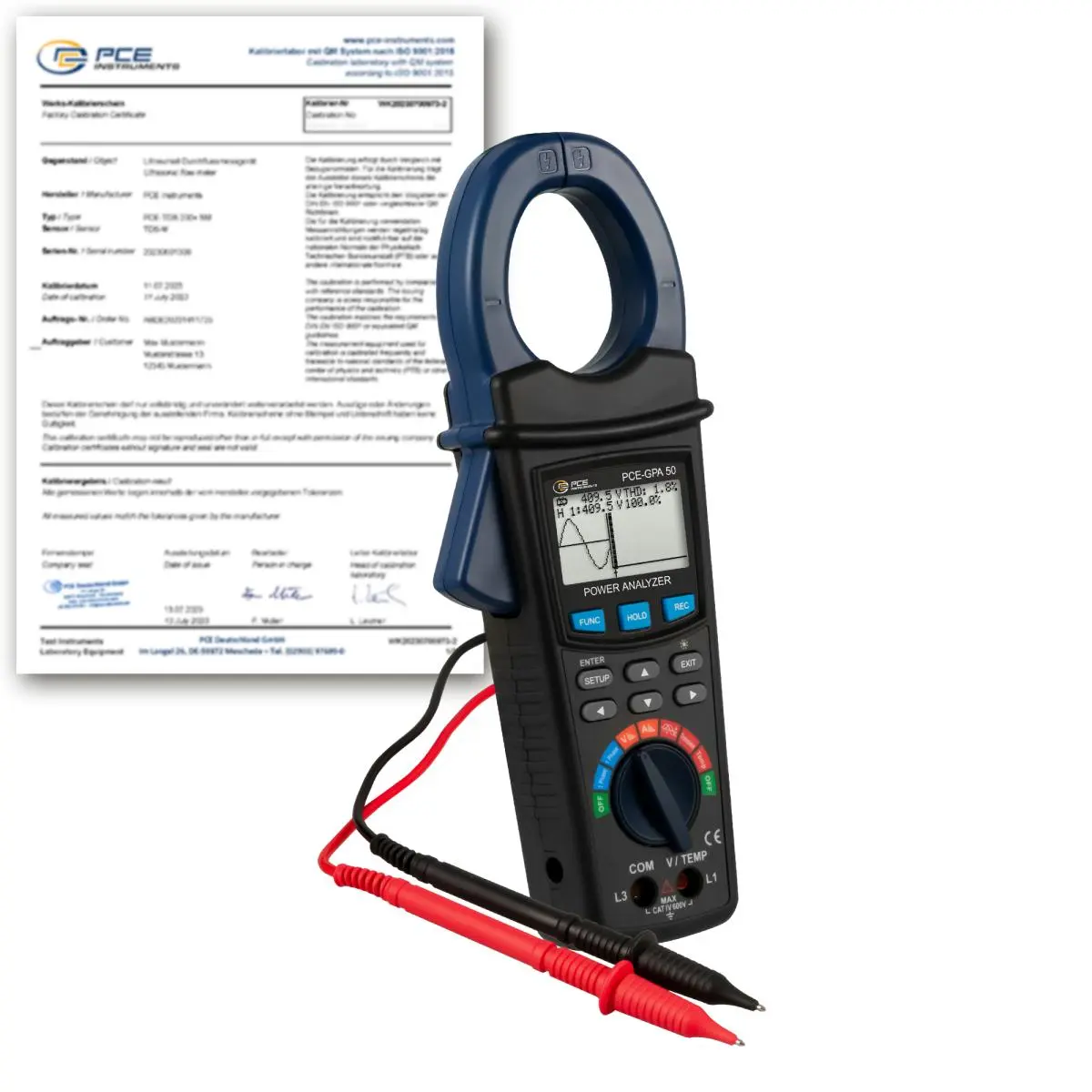

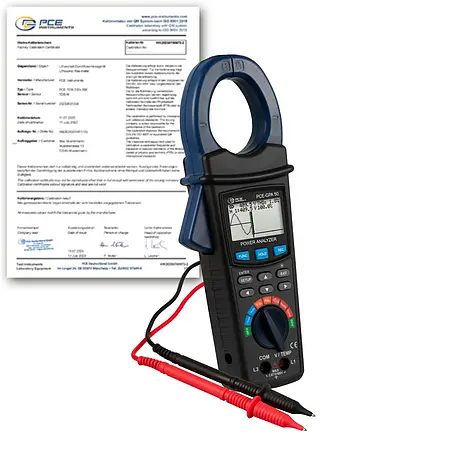

Analizator sieciowy PCE-GPA 50-ICA wraz z certyfikatem kalibracji ISO

Numer zamówienia: PCE-GPA 50-ICA

GTIN (EAN): 4250348726018

Akcesoria

Zasilacz PCE-PA-ADP-SCHUKO

1.247,00 zł

Opis

Analizator mocy z certyfikatem kalibracji ISO

Analizator sieci do 2000 A / pomiar TRMS / pomiar mocy / analiza harmonicznych /

Wyświetlacz graficzny z podświetleniem / pamięcią danych / zasilaniem sieciowym i bateryjnym

Analizator sieci służy do pomiaru prądu odbiorników 1- lub 3-fazowych. Ten analizator sieci wyróżnia się przede wszystkim zakresem pomiarowym do 2000 A. Kolejną atrakcją jest graficzny wyświetlacz analizatora sieci. Oprócz mierzonych wartości liczbowych można tu również wyświetlić przebieg fazy z analizatora sieci. Analizator sieci może być również używany do pomiaru napięć. Umożliwia to analizatorowi sieci obliczanie mocy czynnej, pozornej i biernej przy użyciu kąta fazowego. Ponadto analizator sieci może mierzyć inne parametry sieci, takie jak energia, współczynnik mocy i harmoniczne.

Oprócz rozbudowanych funkcji pomiarowych ten analizator sieci wyróżnia funkcję rejestratora danych. Wszystkie zmierzone wartości mogą być zapisywane przez analizator sieci bezpośrednio na karcie micro SD. Analizator sieci jest zasilany 2 bateriami 1,5 V AA. Jednak możliwa jest również praca analizatora sieci z zasilaczem do pomiarów długoterminowych.

Najważniejsze cechy

- wyświetlacz graficzny

- rejestrator danych na karcie micro SD

- pomiar dla 1 i 3 faz

- pomiar temperatury termoparą

- Pomiar napięcia 10 V ... 600 V AC RMS

- Pomiar prądu 5 ... 2000 A AC RMS

- Rozwarcie cęgów prądowych 50 mm

- Zniekształcenia harmoniczne do 50. rzędu

Specyfikacja

Typ pomiaru
Napięcie AC V AC	Zakres pomiarowy	Rozdzielczość	Dokładność
	10 ... 600 V	0,1 V	±(0,5 % ... 3 cyfry)
	szczyt-szczyt	0,1 V	±(5% ... 30 cyfr)

AC AC A	5 ... 2000 A	< ;100A: 0,01A	<200A: ±(1%+ 0,5A)
		<1000 A: 0,1 A	>200 A: ±(1 % + 5 A)
	szczyt-szczyt	>1000 A: 1 A	±(5 % + 30 cyfr)

Współczynnik mocy (PF)	0 ... 1	0,001	± 0,04

kąt fazowy	-180° . . 180°	0,1°	± 1° x PF

Częstotliwość	45 ... 65 Hz	0,1 Hz	± 0,2 Hz

Prawdziwe, niewidome &	0 ... 9,999 M	0,1 ... 0,001 M	±(1,5% + 20 cyfr)
Pozorna moc	(W / VA / VAR)	(W / VA / VAR)

Harmoniczne AC V	1 ... 20-ty rząd	0,1 V	±(2 % + 5 cyfr)
	21 ... 50 kolejność	0,1 V	±(4 % + 5 cyfr)

Harmoniczne AC A	1 ... 20. rzędu	<100 A : 0,01 A	±(2 % + 5 cyfr)
AC		<1000 A: 0,1 A
	21 ... 50 zamówienie	>1000 A: 1 A	±(4 % + 5 cyfr)

Harmoniczne AC V %	1 . .. 20. rząd	0,1%	±(2% + 10 cyfr)
	zamówienie 21 ... 50	0,1%	±(4 % + 20 cyfr)

Absolutna harmoniczna	0 ... 20 %	0, 1%	±(2% + 5 cyfr)
Zniekształcenie	20,1 ... 100%	0,1%	±(6% + 10 cyfr)

Typ temperatury K	-100 ... 199,9 °C	0,1 °C	±(1 % + 1 °C)
Termo elementu	200 ... 1300 °C	1 °C	±(1 % + 2 °C)

Wyświetl	Graficzny wyświetlacz LCD
Impedancja wejściowa AC V	10 MOhm
Zakres częstotliwości	40 Hz ... 1 kHz
Aktualne ograniczenie
Częstotliwość skalibrowana	45 ... 65 Hz
Cęgi prądowe
Zabezpieczenie przed przeciążeniem	AC V: 720 V RMS
	AC A: 2100 A
Przechowywanie danych	Karta Micro SD
Częstotliwość aktualizacji	1 drugi
Wyświetlacz
Czas przechowywania	2 ... 7200s
Przechowywanie danych
Format przechowywania	XLS
Interfejs	szeregowy interfejs do Live -Display na PC
	(SOFT-LUT -wymagany port USB )
Zasilanie	2 x 1,5 V bateria AA
	zasilacz 9 V / 800 mA
Pobór prądu	60 mA DC
Zacisk otwarcie	50 mm
Warunki pracy	0 ... 50 °C / maks. 80 %rh
waga	ok. 595 g
Wymiary	280 x 106 x 47 mm

Zakres dostawy

1 x analizator sieciowy PCE-GPA 50-ICA

1 x zestaw przewodów pomiarowych

2 x krokodylki

1 x Micro Karta pamięci SD

1 x zasilacz 9 V / 800 mA

2 x bateria 1,5 V AA

1 x futerał

1 x instrukcja obsługi

1 x certyfikat kalibracji ISO
