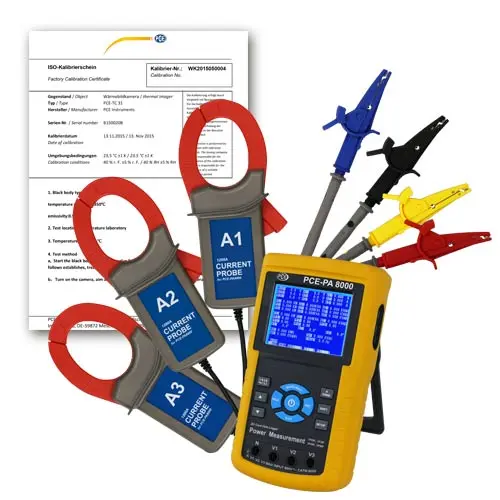

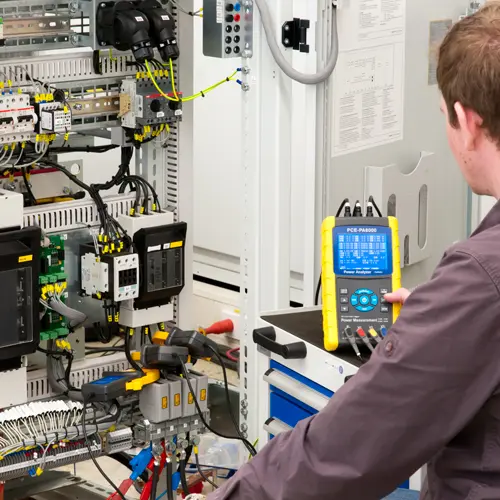

Analizator sieci umożliwia pomiar i rejestrację mocy w obwodzie jedno- i trójfazowym. Długoterminowe pomiary mogą być przeprowadzane za pomocą urządzenia do analizy sieci. Analizator sieci zapisuje dane pomiarowe na wkładanej karcie SD w formacie XLS. Oznacza to, że dane pomiarowe można wygodnie analizować na komputerze. Interwał rejestracji można dowolnie wybrać w zakresie od 2 do 7200 sekund.

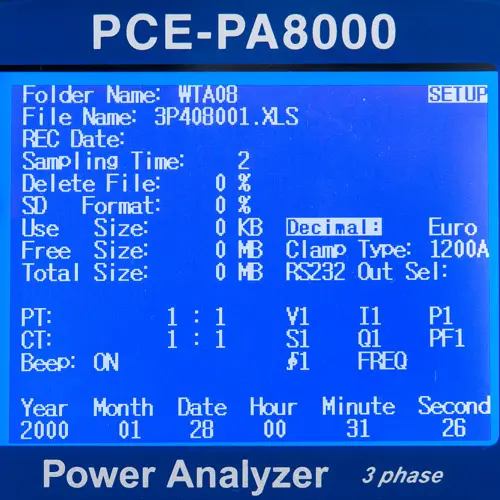

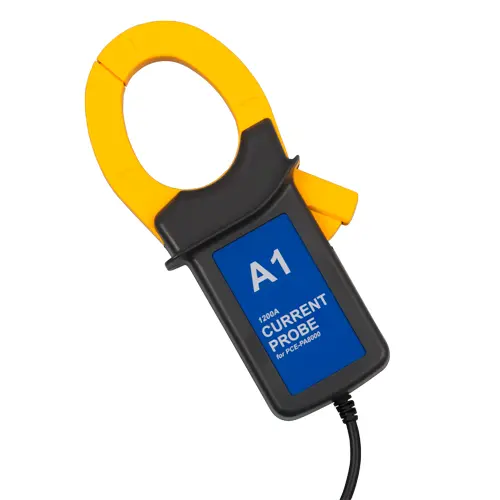

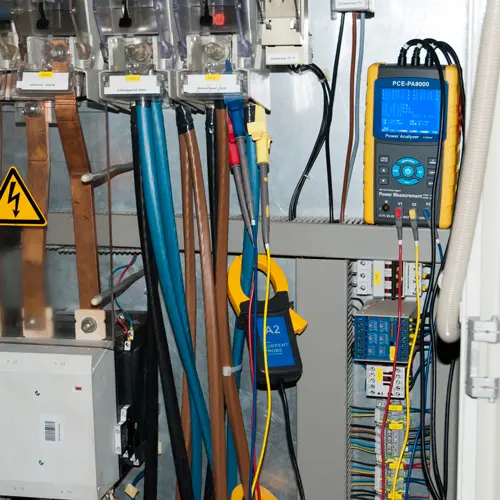

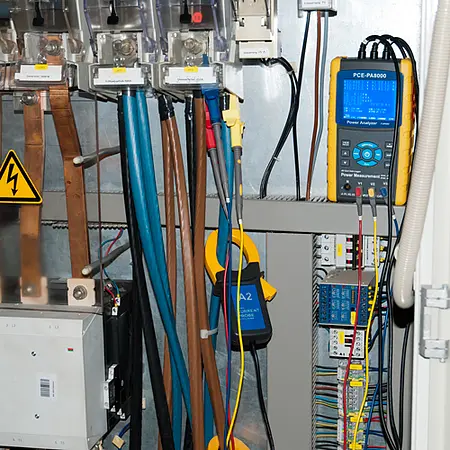

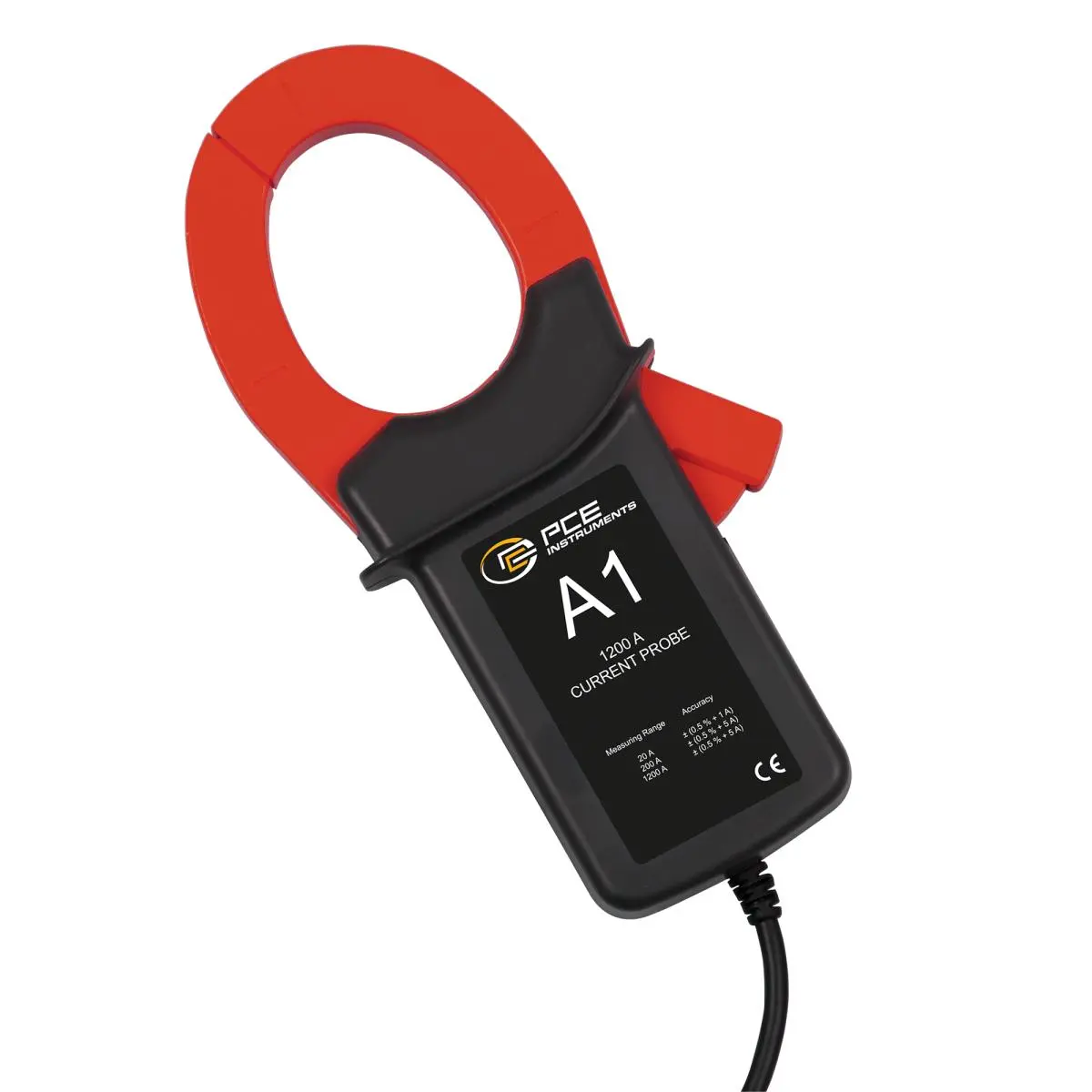

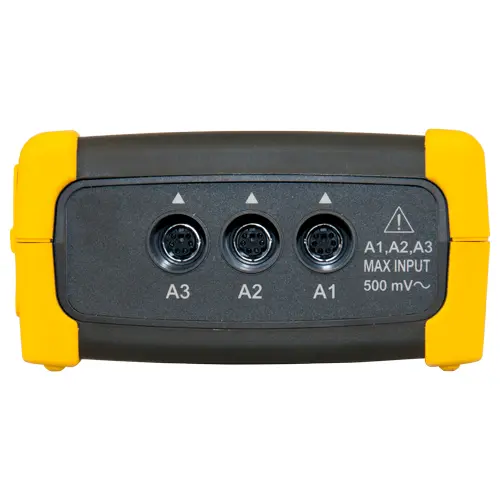

Licznik energii ma możliwość wykonywania pomiarów energii oraz wyznaczania współczynnika mocy i kąta fazowego. Cęgi prądowe z analizatora sieci można stosować do przewodów o średnicy do 50 mm. Dzięki temu urządzenie pomiarowe idealnie nadaje się do zastosowania w sieci zasilającej. Wszystkie zmierzone wartości można odczytać na pierwszy rzut oka dzięki dużemu wyświetlaczowi 3,7". Umożliwia to szybką analizę aktualnie mierzonych wartości i zapewnia przegląd prądu, napięcia i pobieranej mocy.
| Pomiar napięcia (AC V) |
|
|
| Zakres pomiarowy |
10 V ... 600 V (faza do Neutralny) 10 V ... 600 V (faza do fazy) |
|
| Rozdzielczość | 0,1 V | |
| Dokładność | ± (0,5% + 0,5V) | |
| Pomiar prądu (AC A) | ||
| Zakres pomiarowy | 20 A | |
| Rozdzielczość | 0,001A (< 10 A) 0,01 A (=10 A) |
|
| Dokładność | ± (0,5% + 0,1A) | |
| Zakres pomiarowy | 200 A | |
| Rozdzielczość | 0,01 A (< 100 A) 0,1 A (= 100 A) |
|
| Dokładność | ± (0,5 % + 0,5 A) | |
| Zakres pomiarowy | 1200 A | |
| Rozdzielczość | 0,1 A (<1000 A) 1 A (= 1000 A) |
|
| Dokładność | ± (0,5 A + 5 A) | |
| Zakres pomiaru mocy rzeczywistej | Rozdzielczość | Dokładność |
| 0 KW ... 9,999 KW 10 KW ... 99,99 KW 100 KW ... 999,9 KW 1 MW ... 9,999 MW |
0,001 KW 0,01 KW 0,1 KW 0,001 MW |
± (1% + 0,008 KW) ± (1% + 0,008 KW) ± (1% + 0,8 KW) ± (1% + 0,008 MW) |
| Zakres pomiaru mocy pozornej | Rozdzielczość | Dokładność |
| 0 KVA ... 9999 KVA 10 KVA ... 99,99 KVA 100 KVA ... 999,9 KVA 1 MVA ... 9,999 MVA |
0,001KVAR 0,01KVAR 0,1KVAR 0,001MVAR |
± (1% + 0,008KVAR) ± (1% + 0,08KVAR) ± (1% + 0,8KVAR) ± (1% + 0,008 MVAR) |
| Moc bierna Zakres pomiarowy | Rozdzielczość | Dokładność |
| 0 KVAR ... 9,999 KVAR 10 KVAR ... 99,99 KVAR 100KVAR . .. 999,9KVAR 1MVAR ... 9,999MVAR |
0,001KVAR 0,01KVAR 0,1KVAR 0,001 MVAR |
± (1% + 0,008 KVAR) ± (1% + 0,08 KVAR) ± ( 1 % + 0,8 KVAR) ± (1 % + 0,008 MVAR) |
| Zakres pomiaru energii czynnej | Rozdzielczość | Dokładność |
| 0 KWH ... 9,999 KWH 10,00 KWH ... 99,99 KWH 100,0 KWH ... 999,9 KWH 1 MWH .. 9,999 MWh |
0,001 KWh 0,01 KWh 0,01 KWh 0,001 MMh |
± (2 % + 0,008 KWh) ± (2 % + 0,08 KWh) ± (2% + 0,8 KWh) ± (2% + 0,008 MWh) |
Pomiar energii pozornej zakres |
Rozdzielczość | Dokładność |
| 0 KVAH ... 9,999 KVAH 10,00 KVAH ... 99,99 KVAH 100,0 KVAH ... 999,9 KVAH 1 MVAH ... 9,999 MVAH |
0,001 KVAh 0,01 KVAh 0,01 KVAh 0,001 MVAh |
± (2% + 0,008 KVAh) ± (2% + 0,08 KVAh) ± (2% + 0,8 KVAh) ± (2% + 0,008 MVAh) |
| Pomiar energii biernej zakres | Rozdzielczość | Dokładność /td> |
| 0 KVARH ... 9,999 KVARH 10,00 KVARH ... 99,99 KVARH 100,0 KVARH ... 999,9 KVARH 1 MVARH ... 9,999 MVARH |
0,001 KVARh 0,01 KVARh 0,01 KVARh 0,001 MVARh |
± (2 % + 0,008 KVARh) ± (2% + 0,08 KVARh) ± (2% + 0,8 KVARh) ± (2% + 0,008 MVARh) |
| Zakres pomiaru współczynnika mocy | 0 ... 1 | |
| Rozdzielczość | 0,01 | |
| Precyzja | ± 0,04 | |
| Zakres pomiaru kąta fazowego | -180° ... 180° | |
| Rozdzielczość | 0,1° | |
| Dokładność | ± 1° | |
| Zakres pomiaru częstotliwości | 45 Hz ... 65 Hz | |
| Rozdzielczość | 0,1 Hz | |
| Precyzja | 0,1 Hz | |
| Specyfikacje ogólne | ||
| Wyświetlacz | 3,7" Wyświetlacz LCD z matrycą punktową (320 * 240 pikseli) z podświetleniem LED | |
| Mierzalne wielkości elektryczne | AC V, AC A, moc czynna, moc pozorna, moc czynna, współczynnik mocy, kąt fazowy, częstotliwość linii | |
| Zakresy pomiaru napięcia | 10 V ... 600V AC, automatyczne ustawianie zakresu | |
| Zakresy pomiaru prądu | 0,2 A ... 1200 A AC, zakres automatyczny / ręczny | |
| Standard bezpieczeństwa | IEC1010CAT III 600V | |
| Rezystancja wejściowa | AC V 10 MOhm | |
| Cęgi prądowe częstotliwości roboczej | 40 Hz ... 1 kHz | |
| testowana częstotliwość robocza cęgi prądowe |
45 Hz ... 65 Hz | |
| Zabezpieczenie przed przeciążeniem n AC A |
AC V 720 V RMS 1300A z cęgami prądowymi |
|
| Pamięć masowa | Karta SD | |
| Interwał rejestracji | 2 sekundy ... 7200 sekund | |
| Funkcja rejestratora danych | Przechowywanie w czasie rzeczywistym na karcie SD | |
| Wyjście danych | przez USB lub RS232 w zależności od kabla połączeniowego | |
| Temperatura robocza | 0 °C .. 0,50°C | |
| Wilgotność otoczenia | < 80% wilgotności względnej | |
| Zasilacz | 8 baterii AA 1,5 V, zasilacz 9 V |
|
| Bieżące zużycie | Miernik: 300 mA DC Cęgi prądowe: 34 mA DC |
|
| maksymalna średnica kabla | 50 mm | |
| waga | Miernik: 948 g (z bateriami) Cęgi prądowe: 467 g (z kablem) |
|
| Wymiary | Metry: 225 x 125 x 64 mm n Cęgi prądowe: 210 x 64 x 33 mm Szczęka mocująca: 86 mm (zewnętrzna) |
|
