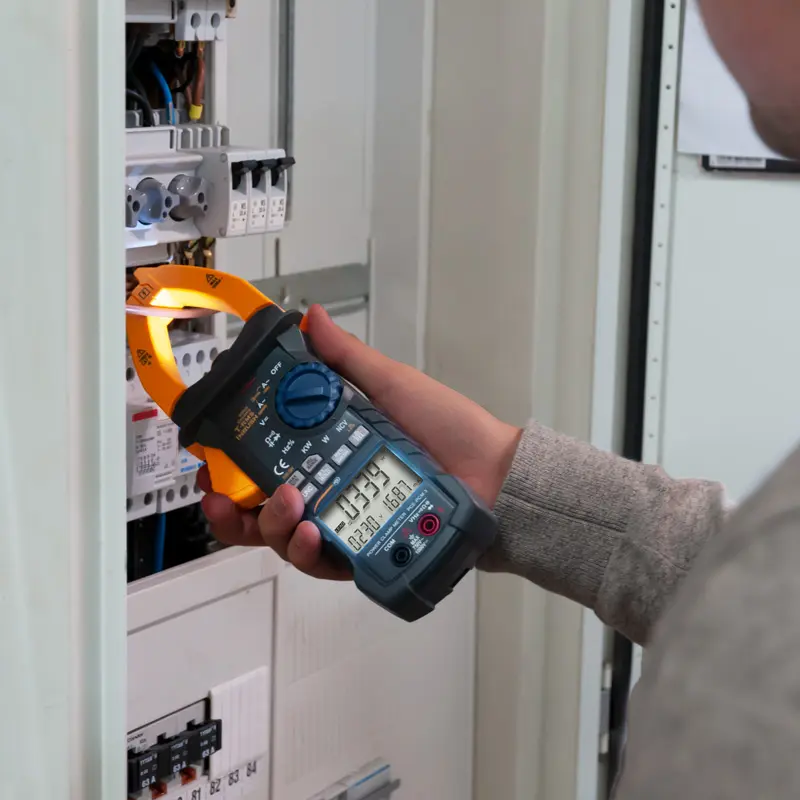

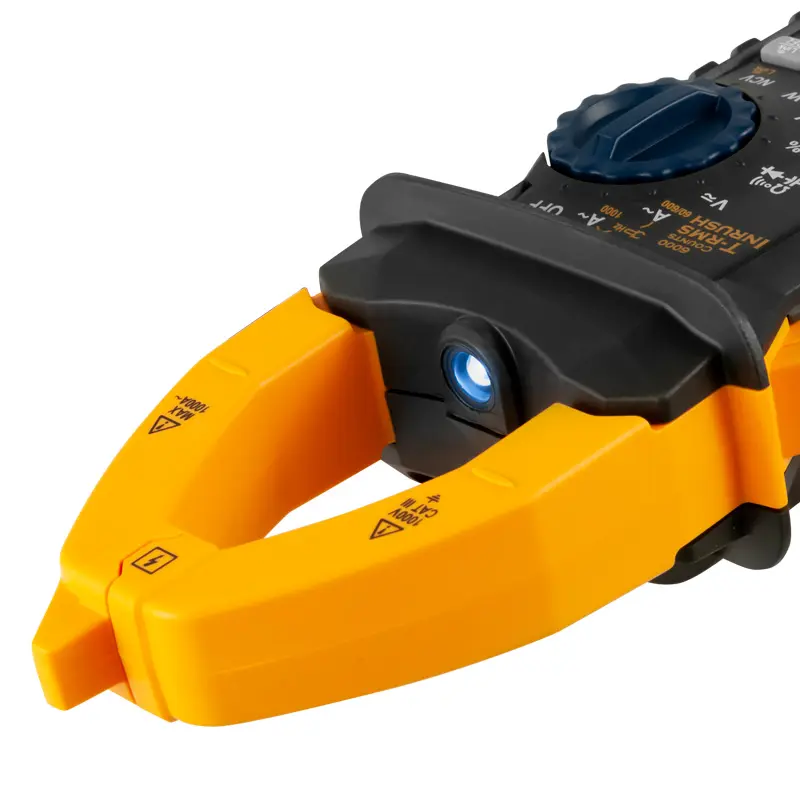

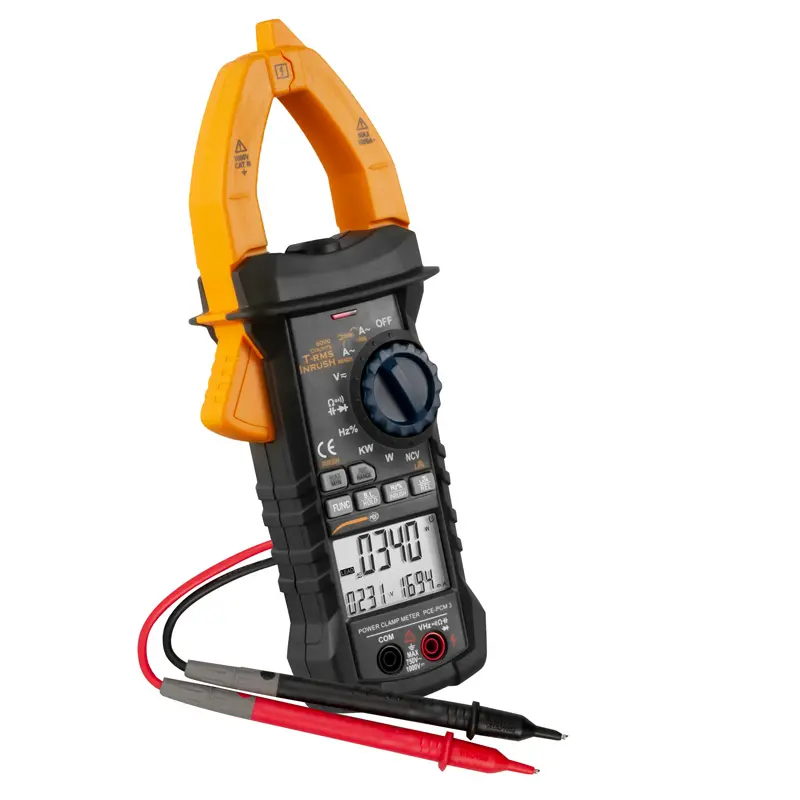

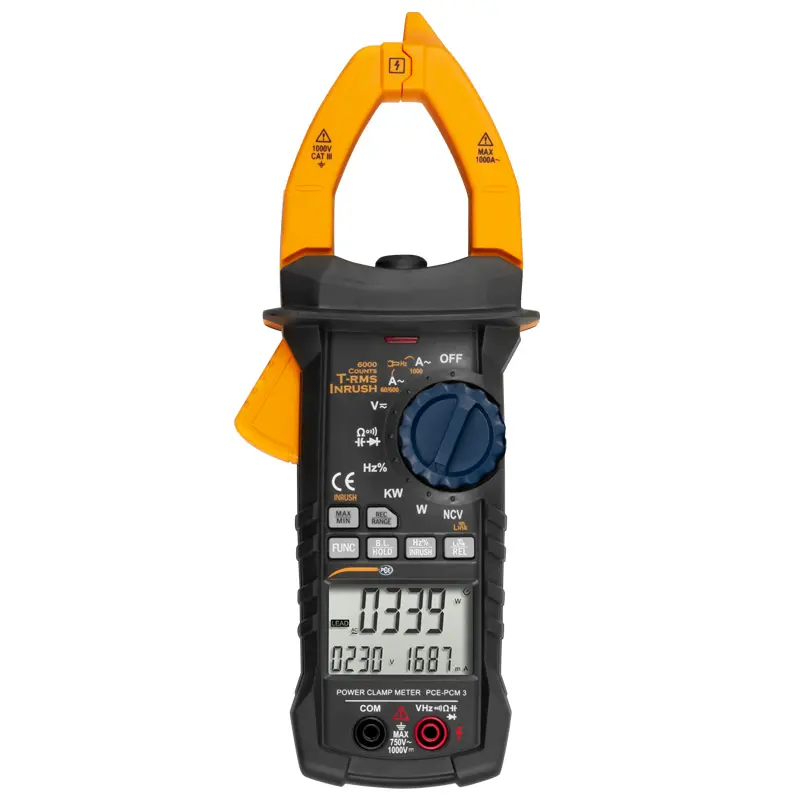

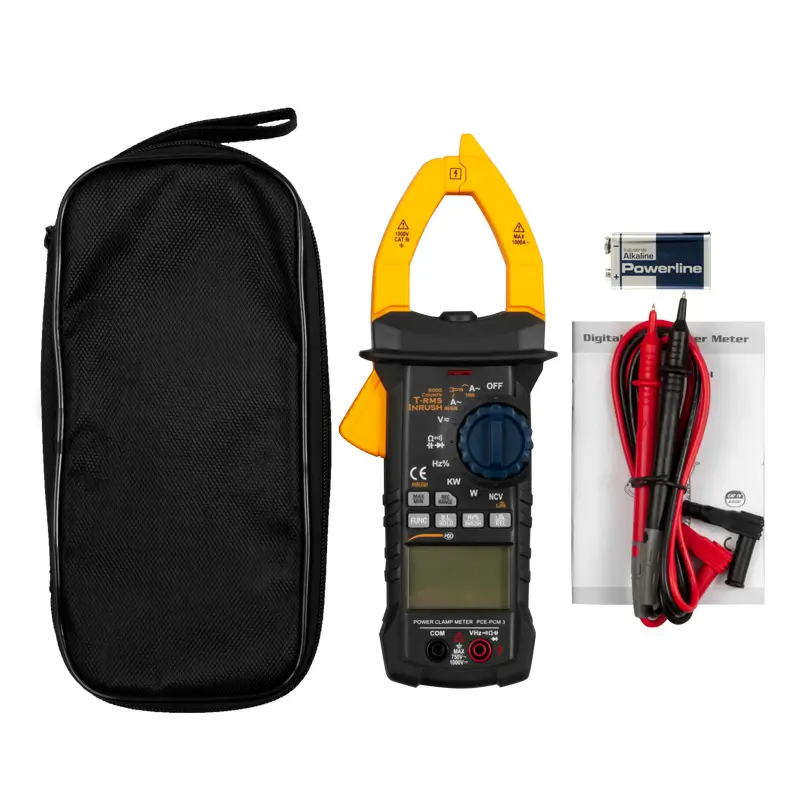

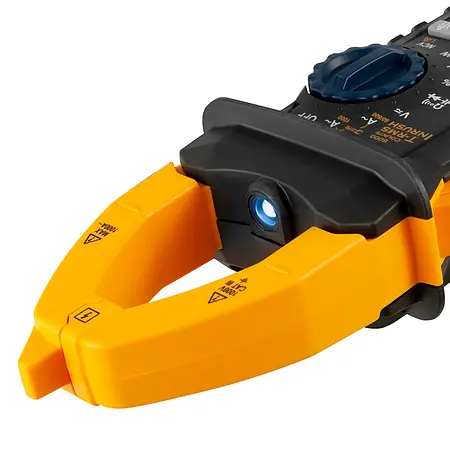

Funkcja pomiarowa |
|
|
Pomiar prądu AC |
|
|
Zakres pomiarowy |
Rozdzielczość |
Dokładność |
60 A |
0,01 A
|
±2 % + 8 cyfr |
600A |
0,1A |
±2% + 8 cyfr |
1000 A |
1 A |
±2% + 8 cyfr |
|
|
|
maksymalny prąd wejściowy 1000 A AC |
Zakres częstotliwości 40 .... 400 Hz |
|
|
|
Funkcja pomiarowa |
|
|
Prąd rozruchowy AC |
|
|
Zakres pomiarowy |
Rozdzielczość |
Dokładność
|
60 A |
0,01 A |
600 A |
0,1A |
±5% + 60 cyfr |
1000A |
1A |
±5% + 60 cyfr |
|
|
|
Czas całkowania: 100 ms |
|
Zakres pomiarowy: 20 ... 1000 A |
|
Zakres częstotliwości: 40 .... 400 Hz |
|
|
|
Funkcja pomiarowa |
| |
Pomiar napięcia DC
| |
|
Zakres pomiarowy
| Rozdzielczość |
Dokładność |
6 V |
0,001 V |
±0,5% + 5 cyfr |
60 V |
0,01 V |
±0,5% + 5 cyfr |
600 V
| 0,1 V |
±0,5% + 5 cyfr |
1000V |
1V |
±0,8% + 4 cyfry |
|
|
|
Impedancja wejściowa: 10 MΩ |
maksymalne napięcie wejściowe: 750 VAC (RMS) lub 1000 VDC |
|
|
|
Funkcja pomiarowa |
|
|
Pomiar napięcia AC |
|
|
Zakres pomiarowy |
Rozdzielczość |
Dokładność n |
6 V |
0,001 V |
±0,6% + 4 cyfry |
60 V |
0,01 V |
±0,6% + 4 cyfry |
600 V |
0,1 V |
±0,6% + 4 cyfry |
1000V |
1V |
±0,8% + 4 cyfry |
|
|
|
Impedancja wejściowa: 10 MΩ |
maksymalne napięcie wejściowe: 750 VAC (RMS) lub 1000 VDC |
Zakres częstotliwości: 40 .. 400 Hz |
|
|
|
Funkcja pomiarowa | |
|
Pomiar częstotliwości za pomocą |
|
|
bieżącej funkcji pomiarowej |
|
|
Zakres pomiarowy
| Rozdzielczość |
Dokładność |
99,99 Hz |
0,01 Hz
|
±1,5% + 5 cyfr |
999,9 Hz |
0,1 Hz |
±1,5 % + 5 cyfr |
|
|
|
Zakres pomiarowy: 10 .. .1 kHz |
Zakres pomiarowy sygnału wejściowego: >20 AAC (wartość RMS) |
Prąd wejściowy rośnie wraz z częstotliwością pomiaru. |
maksymalny prąd wejściowy: 1000 AAC (wartość skuteczna) |
|
|
|
Funkcja pomiarowa |
|
|
Pomiar częstotliwości za pomocą |
|
|
Funkcja pomiaru napięcia |
|
|
Zakres pomiarowy |
Rozdzielczość | Dokładność |
99,99 Hz |
0,01 Hz |
±1,5% + 5 cyfr |
999,9 Hz |
0,1 Hz |
±1, 5 % + 5 cyfr |
9,999 kHz |
0,001 kHz
| ±1,5% + 5 cyfr |
|
|
|
Zakres pomiarowy: 10... 10 kHz |
Zakres pomiarowy sygnału wejściowego: >1 VAC (wartość RMS) |
Prąd wejściowy wzrasta wraz z częstotliwością pomiaru. |
maksymalne napięcie wejściowe: 1000 VAC (RMS) |
|
|
|
Funkcja pomiarowa |
|
|
Pomiar częstotliwości |
|
|
Zakres pomiarowy |
Rozdzielczość |
Dokładność |
9,999 Hz |
0,001 Hz |
±0, 3% + 5 cyfr
|
99,99 Hz |
0,01 Hz | ±0,3% + 5 cyfr |
9,999 kHz |
0,1 Hz |
±0,3% + 5 cyfr |
999,9 Hz |
0,001 kHz
|
±0, 3 % + 5 cyfr |
99,99 kHz |
0, 01kHz |
±0,3% + 5 cyfr |
999,9 kHz |
0,1 kHz |
±0,3 % + 5 cyfr |
9,999 MHz |
0,001 MHz |
±0,3% + 5 cyfr |
|
|
|
Ochrona przeciwprzepięciowa: 1000 VDC lub 750 VAC (rms) |
Bere I napięcia wejściowego >2V |
(gdy napięcie wejściowe wzrasta, częstotliwość również rośnie) |
|
|
|
Funkcja pomiarowa |
|
|
Cykl pracy |
|
|
Zakres pomiarowy |
Rozdzielczość |
Dokładność |
0,1 ... 99,9 %
| 0,1% |
±0,3% + 5 cyfr |
|
|
|
Zakres częstotliwości: 10 ... 10 kHz |
Zakres napięcia: 2 ... 250 VAC (wartość skuteczna) |
(Napięcie rośnie wraz z częstotliwością) |
|
Cykl pracy z |
Zakres częstotliwości: 10 ... 1 kHz |
Funkcja pomiaru prądu |
Prąd wejściowy: 20 ...1000 AAC (wartość skuteczna) |
|
Cykl pracy z |
Zakres częstotliwości: 10 ... 1 kHz |
Funkcja pomiaru napięcia
| Prąd wejściowy: 1 ... 750 VAC (RMS) |
|
Impedancja wejściowa: 1MΩ |
|
| |
Funkcja pomiarowa
| |
|
Pomiar rezystancji
|
|
|
Zakres pomiarowy |
Rozdzielczość |
Dokładność |
600 Ω |
0,1 Ω |
±0,8% + 3 cyfry |
6 kΩ |
0,001 kΩ |
±0 0,8% + 3 cyfry |
60 kΩ |
0,01 kΩ |
±0,8% + 3 cyfry |
600 kΩ |
0,1 kΩ |
±0,8 % + 3 cyfry |
6MΩ |
0,001MΩ |
±2% + 5 cyfr |
60 MΩ |
0,1 MΩ |
±2 % + 5 cyfr |
|
|
|
Mierzone napięcie: ok. 0,78 V |
Ochrona przeciwprzepięciowa: 750 VDC, 1000 VAC (wartość RMS) |
|
|
|
Funkcja pomiarowa |
|
|
Test ciągłości
| |
|
Pomiar zakres |
Rozdzielczość |
Dokładność
|
600Ω |
0,1Ω |
- |
|
|
|
Sygnał akustyczny na < 50 Ω |
Napięcie testowe: 1,48 V |
Ochrona przeciwprzepięciowa: 750 VDC, 1000 VAC (RMS) |
|
|
|
Funkcja pomiarowa |
|
|
Pomiar pojemności |
|
|
Zakres pomiarowy |
Rozdzielczość |
Dokładność |
9,999 nF |
0,001 nF |
±3% + 5 cyfr |
99,99 nF |
0,01 nF |
±3 % + 5 cyfr |
999,9 nF |
0,1 nF |
±3 % + 5 cyfr |
9,999 µF |
0,001 µF |
±3 % + 5 cyfr |
99,99 µF
| 0,01 µF |
±3 % + 5 cyfr |
999,9 µF |
0,1 µF |
±3 % + 5 cyfr |
9999 mF |
0,001mF |
±3% + 5 cyfr |
99,99 mF |
0,01 mF |
±3% + 5 cyfr |
|
|
|
Ochrona przeciwprzepięciowa: 750 VDC, 1000 VAC (RMS) |
|
|
|
Funkcja pomiarowa |
|
|
Pomiar diody
|
|
|
Zakres pomiarowy |
Rozdzielczość |
Dokładność |
3 V
| - |
|
|
|
Strona anody prądu stałego: około 1 mA |
Strona katody DC: ok. 3,2 V |
Ochrona przeciwprzepięciowa: 750 VDC, 1000 VAC (wartość efektywna) |
|
| |
Funkcja pomiarowa |
|
|
Pomiar mocy jednofazowej
|
|
|
Zakres pomiarowy |
Rozdzielczość |
Dokładność |
3 W / VA / Var |
0,01 W / VA / Var |
±3 % + 5 cyfr |
100 W / VA / Var |
0,1 W / VA / Var |
±3% + 5 cyfr |
4000 W / VA / Var |
1 W / VA / Var |
±3% + 5 cyfr |
10 kW / VA / Var |
0,01 kW / VA / Var |
±3 % + 5 cyfr |
100kW / VA / Var |
0,1 kW / VA / Var |
±3% + 5 cyfr |
750 kW / VA / Var |
1 kW / VA / Var |
±3% + 5 cyfr |
|
|
|
Najmniejszy prąd pomiarowy : 1 mA |
Najmniejsze napięcie pomiarowe: 1 V |
|
|
|
Funkcja pomiarowa |
|
|
Pojemnościowy / indukcyjny współczynnik mocy
|
|
|
Zakres pomiarowy | Rozdzielczość |
Dokładność |
0,1 ... 1
|
0,001
|
±5 % + 5 cyfr |
|
|
|
Najmniejszy prąd pomiarowy: 1 mA |
Najmniejszy zakres pomiarowy napięcie: 1 V |
|
|
|
Funkcja pomiarowa |
|
|
Pomiar harmonicznych
|
|
|
Zakres pomiarowy |
Rozdzielczość |
Dokładność |
1 |
- |
±3% + 10 cyfr |
2 ... 6 |
- |
±3,5% + 10 cyfr |
7 ... 8 |
-
| ±4,5% + 10 cyfr |
9 ... 10
| - |
±5% + 1 0 cyfr |
11 ... 15 |
- |
±7 % + 10 cyfr |
16 ... 20 |
- |
±10% + 10 cyfr |
|
|
|
Najmniejszy prąd pomiarowy: 1 mA |
Najmniejsze napięcie pomiarowe: 1 V |
Rozdzielczość zależy od pomiaru napięcia zakres |
|
|
|
Specyfikacje ogólne |
|
|
Zakres pomiarowy
| regulacja automatyczna i ręczna |
zakres maksymalnego napięcia |
1000 V DC lub 750 V AC |
maksymalna wysokość robocza |
2000 m |

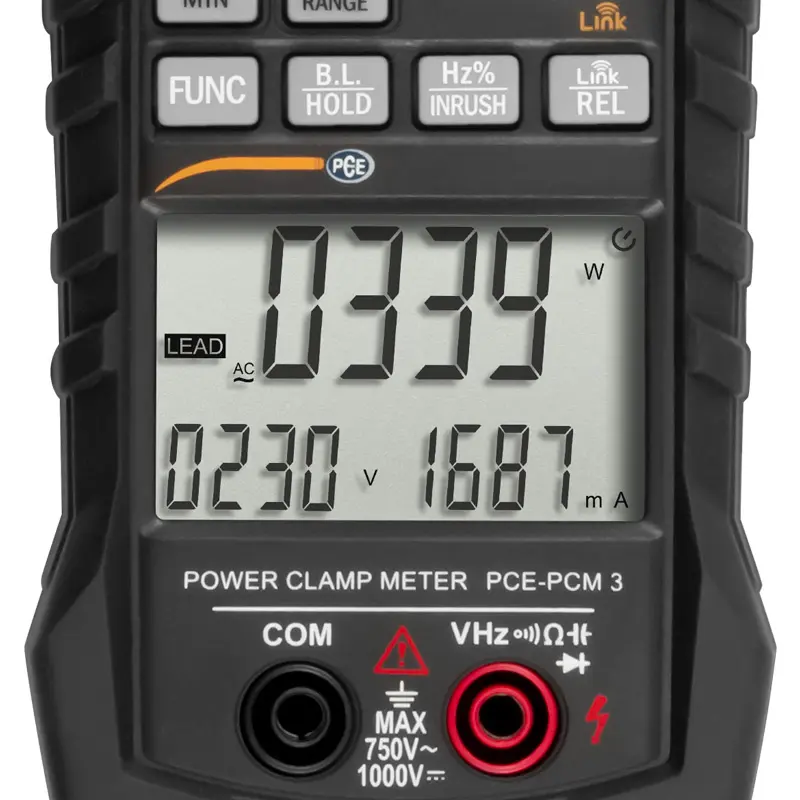

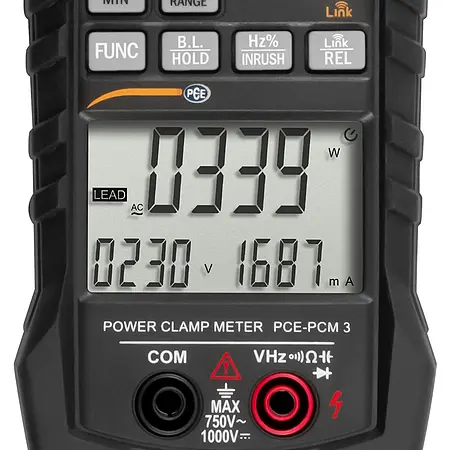

Wyświetlacz |
LCD |
maksymalne wyświetlanie |
5999 Dgt. |
Przekroczono zakres pomiarowy |
„OL” |
Poniżej zakresu pomiarowego |
" -OL" |
Pomiar szybkości |
3 Hz |
Automatyczne wyłączenie |
po 30 minutach |
Zasilacz |
bateria blokowa 9 V |
Wskaźnik baterii |
Ikona niskiego poziomu baterii |
Współczynnik temperaturowy |
0,1 x dokładność x ° C * |
Warunki pracy |
0 . .. 40 °C, 32 ... 104 °F |
Warunki przechowywania |
-10 ... 60 °C, 14 ... 140 °F |
Wymiary
| 238 x 92 x 50 mm |
Waga |
ok. 420 g (z bateriami) |
|
|
Dokładność jest określona dla warunków otoczenia 18 ... 28 °C, 65 ..83 °F.
*Temperatura wynika z różnicy między temperaturą warunków pracy a aktualną temperaturą otoczenia. |
|
|
Przykład: |
|
Czy bieżąca temperatura otoczenia jest wyższa niż temperatura warunków pracy |
(50 °C (bieżąca temperatura otoczenia)) - (40 °C (temperatura warunków pracy)) = 10 °C |
Czy aktualna temperatura otoczenia jest niższa niż temperatura warunków pracy |
(0 °C (temperatura warunków pracy)) - (-5 °C (bieżąca temperatura otoczenia)) = 5 °C |
|
