Cęgi prądowe PCE-DC 20

Numer zamówienia: PCE-DC 20
GTIN (EAN): 4250348720559
630,00 zł
774,90 zł
Cena netto (nie zawiera kosztów dostawy)
:
4250348720559
PCE-DC 20
Czas dostawy: 1-2 dni
Nein
AC / DC
CAT II 1000 V
–
500 µA - 1000 A

Opis


Cęgi prądowe AC/DC z bezpośrednim pomiarem częstotliwości na cęgi / wyświetlacz LCD /
automatyczne wyłączanie, gdy nie jest używane / pomiar prądu w górę do 1000 A /
do użytku mobilnego / rozwarcie cęgów prądowych 40 mm

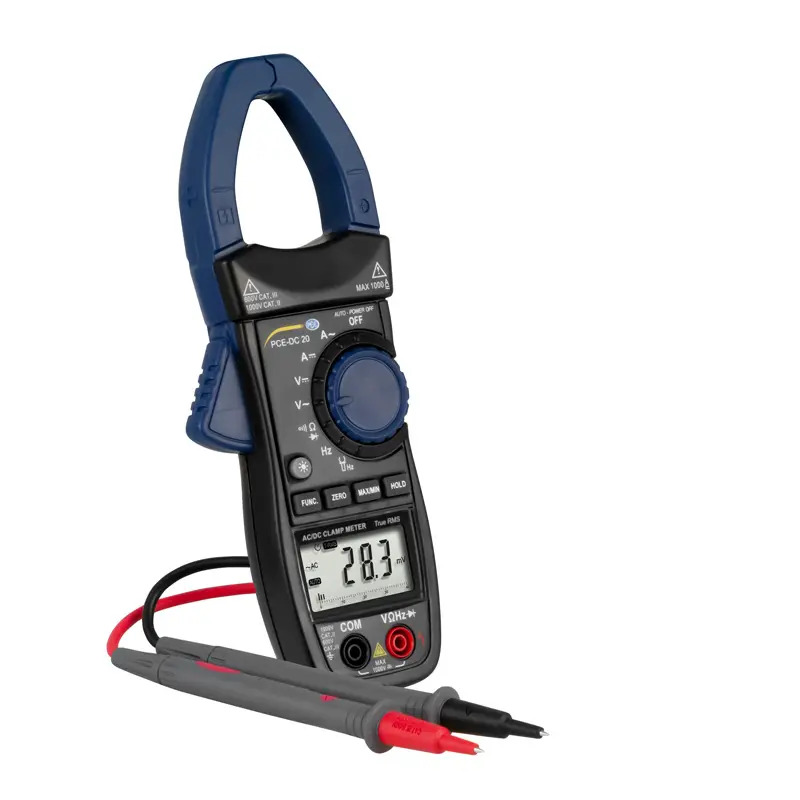

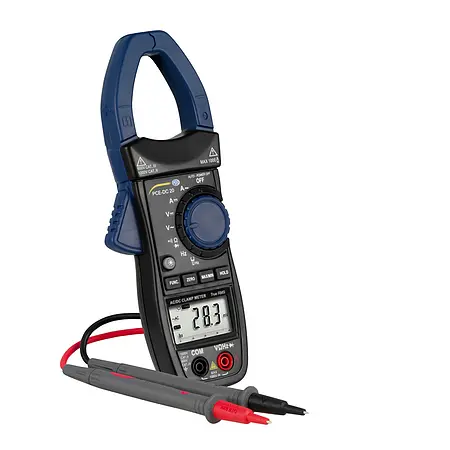

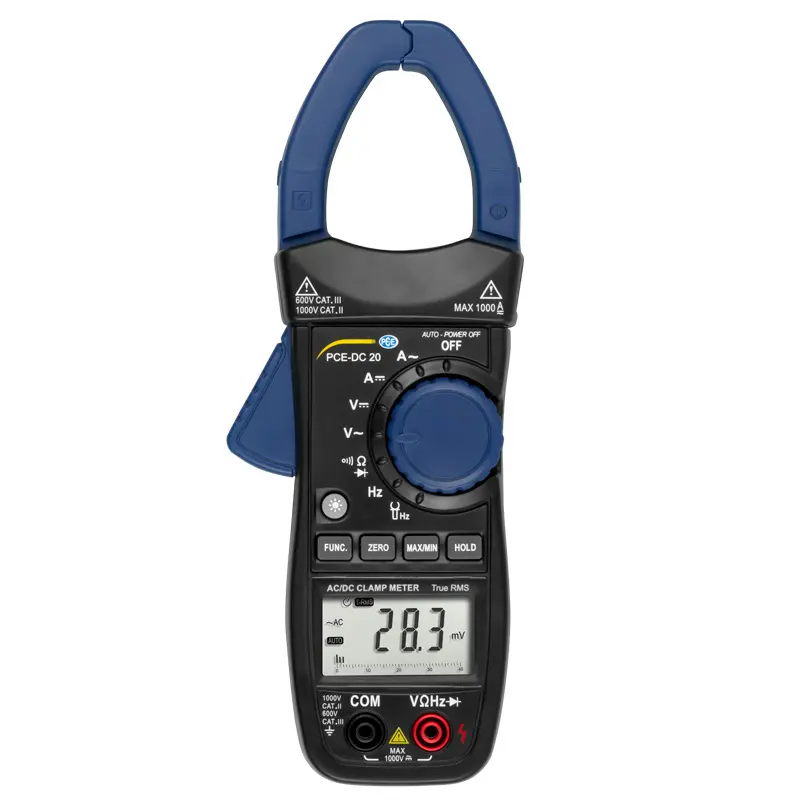

Cęgi prądowe to wszechstronne urządzenie pomiarowe do wyznaczania prądów, napięć i wielu innych wielkości elektrycznych . Przy rozwarciu cęgów prądowych 40 mm kable o większej średnicy mogą być również testowane za pomocą cęgów prądowych AC/DC. Oznacza to, że za pomocą cęgów prądowych AC/DC możliwe są również pomiary prądu do 1000 A AC/DC.

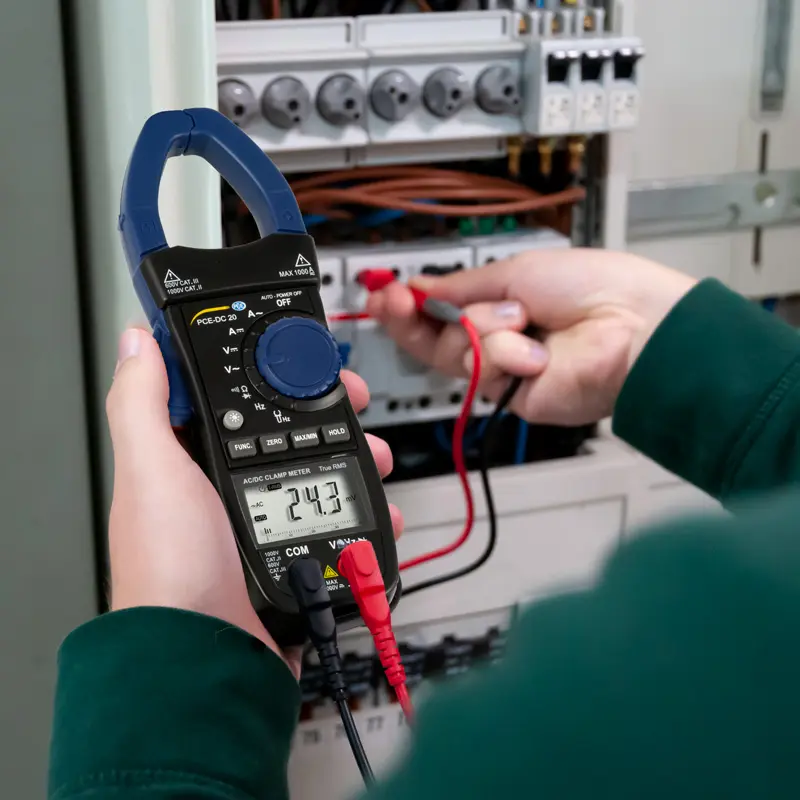

Użytkownik może używać tego amperomierza do pomiaru częstotliwości. Zapewnia to bezkontaktowy pomiar częstotliwości za pomocą cęgów prądowych AC/DC. Miernik cęgowy AC/DC jest zatem przydatnym dodatkiem do wyposażenia elektryka.

Najważniejsze cechy

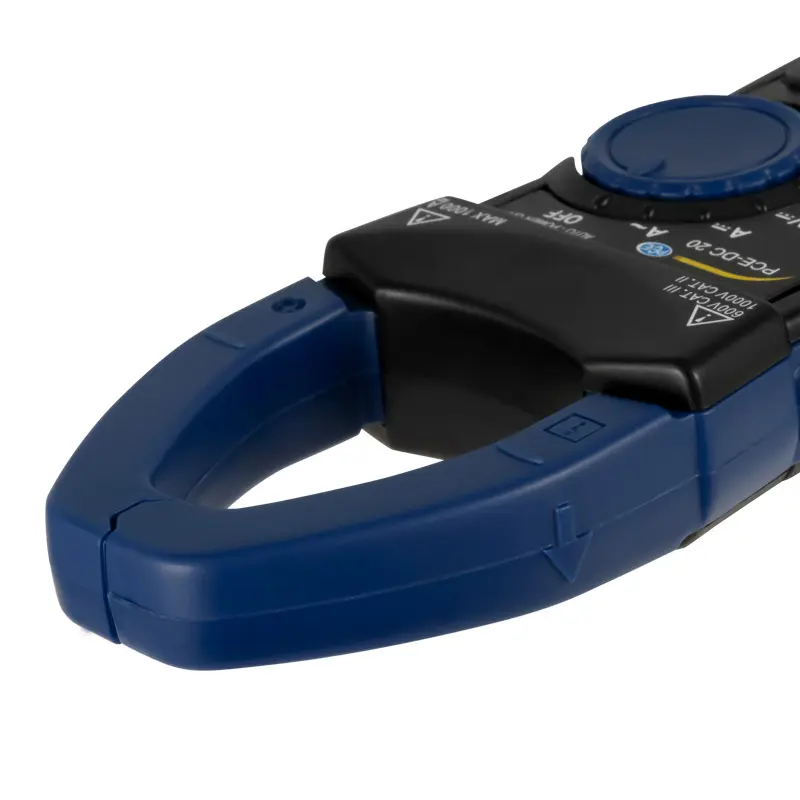

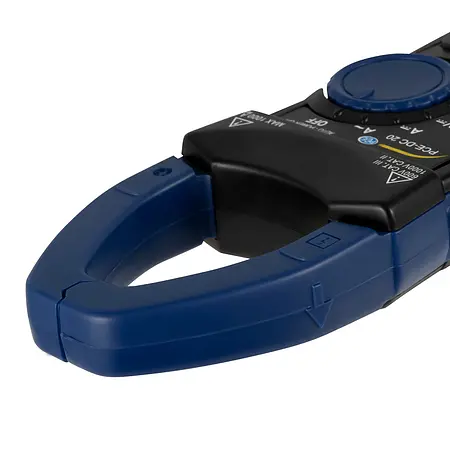

- rozwarcie cęgów prądowych 40 mm

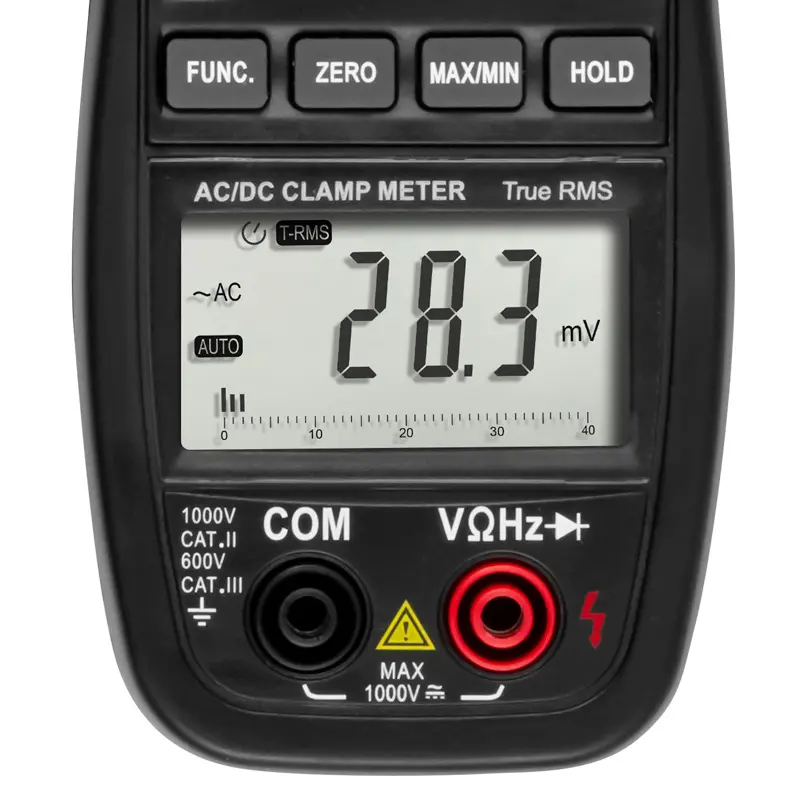

- podświetlany wyświetlacz LCD
- automatyczne wyłączanie
- natychmiastowa gotowość do pracy po włączeniu
- rozbudowane funkcje pomiarowe
- zakres pomiarowy dobierany jest automatycznie

Specyfikacja

n n n n n n n n n ±0,1% + 1 cyfra n n n n

Funkcja pomiarowa
DC Obecny
Zakres pomiarowy Rozdzielczość Dokładność
400A 0,1A ±3% + 5 Cyfry
600 A 1 A
±3 % + 5 cyfr
1000 A 1 A ±3 % + 6 cyfr

Ochrona przeciwprzepięciowa: 120% zakresu pomiarowego przez maksymalnie 60 sekund

Funkcja pomiarowa
AC Bieżący
Zakres pomiarowy Rozdzielczość Precyzja
400 A 0,1 A ± 3 % + 5 cyfr
600 A 1 A ±3 % + 5 cyfr
1000 A 1 A ±3% + 6 Cyfry

Zakres częstotliwości: 50 . 60 Hz
Ochrona przeciwprzepięciowa: 120% zakresu pomiarowego przez maksymalnie 60 sekund

Funkcja pomiarowa   ;
Napięcie prądu stałego
Zakres pomiarowy Rozdzielczość Dokładność
4 V 1 mV ±0,5% + 5 cyfr
40 V 10 mV ±0,5% + 5 cyfr
400 V 0,1 V ±0,5% + 5 cyfr
600 V 1 V ±1 % + 5 cyfr
1000 V 1 V ±1% + 5 cyfr

Impedancja wejściowa: 10 MΩ
Ochrona przeciwprzepięciowa: 1000 VDC lub 700 VAC RMS

Funkcja pomiarowa
Napięcie AC
Zakres pomiarowy Rozdzielczość Dokładność
4 V 1 mV ±1,2% + 5 cyfr
40 V 10 mV ±1,2% + 5 cyfr
400 V 0,1 V ±1,2% + 5 cyfr
600 V 1 V ±2 % + 5 cyfr
1000 V 1 V ±2 % + 5 cyfr

Impedancja wejściowa: 10 MΩ
Ochrona przeciwprzepięciowa: 1000 VDC lub 700 VAC RMS
Zakres częstotliwości: 40 ... 400 Hz

Funkcja pomiarowa
Opór
Zakres pomiarowy Rozdzielczość Dokładność
400Ω 0,1Ω ±1% + 5 cyfr
4kΩ 1Ω ±1% + 5 cyfr
40 kΩ 10 Ω ±1% + 5 cyfr
400 kΩ 0,1 kΩ ±1% + 5 cyfr
4 MΩ 1 kΩ ±1 % + 5 cyfry
40 MΩ 10 kΩ ±2% + 5 cyfr

Ochrona przeciwprzepięciowa: 250 V AC/DC RMS

Funkcja pomiarowa
Częstotliwość (bezpośrednia)
Zakres pomiarowy Rozdzielczość Dokładność
40 Hz 1 Hz ±0,1% + 1 cyfra
400 Hz 1 Hz ±0,1% + 1 cyfra
4 kHz 10 Hz ±0,1% + 1 cyfra
40 kHz 100 Hz ±0,1% + 1 cyfra
100kHz 100 Hz ±0,1% + 1 cyfra

Zakres pomiarowy: 1 ... 10 V RMS, 40 Hz .. . 100 kHz

Funkcja pomiarowa
Częstotliwość (zakres prądu)
Zakres pomiarowy Rozdzielczość Dokładność
40 Hz 0,01 Hz ±0,1% + 1 cyfra
400 Hz 0,1 Hz

Zakres częstotliwości: 40 ... 400 Hz (>20 A)

Inne funkcje pomiarowe
Kontynuacja Sygnał przy <40 Ω
Kontrola diody wskazuje napięcie przewodzenia

Ogólne specyfikacje
Pomiar szybkości 2 ... 3 pomiary na sekundę
Wyświetlacz LCD 3999 cyfr
Wybór zakresu pomiarowego automatycznie
automatyczne wyłączenie po 30 minutach Nie -Użyj, można wyłączyć
maksymalne rozwarcie szczęk 40 mm
Współczynniki 0,1 x dokładność x °C*
maksymalne napięcie 1000 V CAT II, 600 V CAT III
maksymalna wysokość robocza 2000 m
Warunki pracy
 5 ... 35 °C, <75 % RH
Warunki przechowywania -10 ... 35 °C, <75% RH
Zasilacz 3 baterie AAA 1,5 V
Wymiary 225 x 86 x 32 mm
Waga ok. 330g

Dokładność jest określona dla warunków otoczenia 18 ... 28 °C, 65 ...83 ° F.
*Temperatura wynika z różnicy między temperaturą warunków pracy a aktualną temperaturą otoczenia temperatura.

Przykład:
Czy aktualna temperatura otoczenia jest wyższa niż temperatura warunków pracy
(50 °C (aktualna temperatura otoczenia)) - (40 °C (temperatura warunków pracy)) = 10 °C
Is aktualna temperatura otoczenia niższa niż temperatura warunków pracy
(0 °C (temperatura warunków pracy)) - (-5 °C (aktualna temperatura otoczenia)) = 5 °C

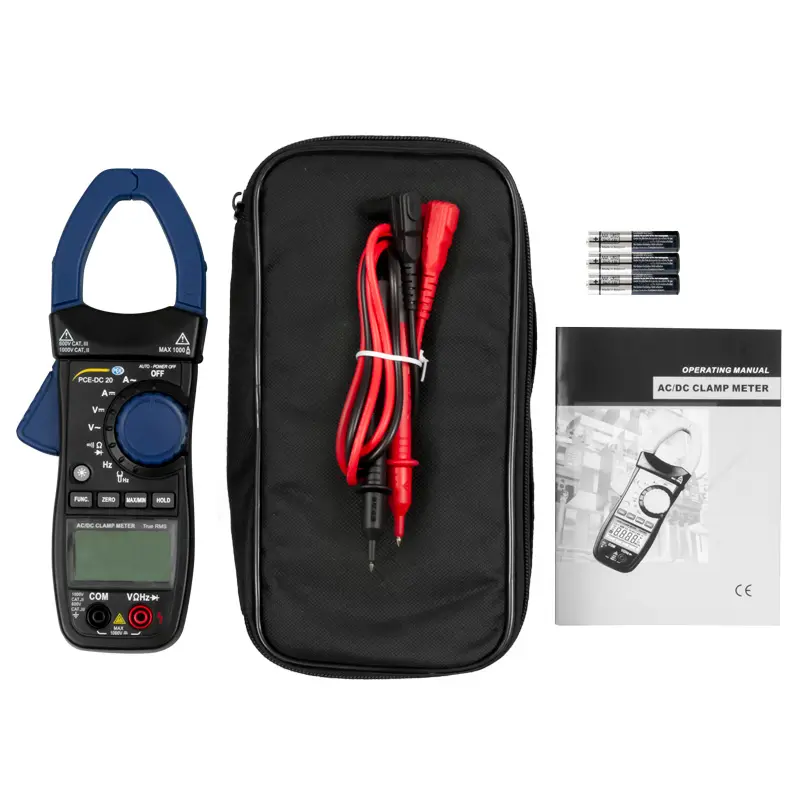

Zakres dostawy

1 x cęgi prądowe PCE-DC 20
1 x para przewodów pomiarowych
3 x baterie 1,5 V AAA
1 x torba transportowa
1 x instrukcja obsługi
