Duży wyświetlacz PCE-EMD 5

Numer zamówienia: PCE-EMD 5
GTIN (EAN): 4250348728449
3.371,00 zł
4.146,33 zł
Cena netto (nie zawiera kosztów dostawy)
:
4250348728449
PCE-EMD 5
Czas dostawy: 1-2 dni

Akcesoria

Ersatz-Temperatur- und Feuchtetransmitter PCE-EMD-TH

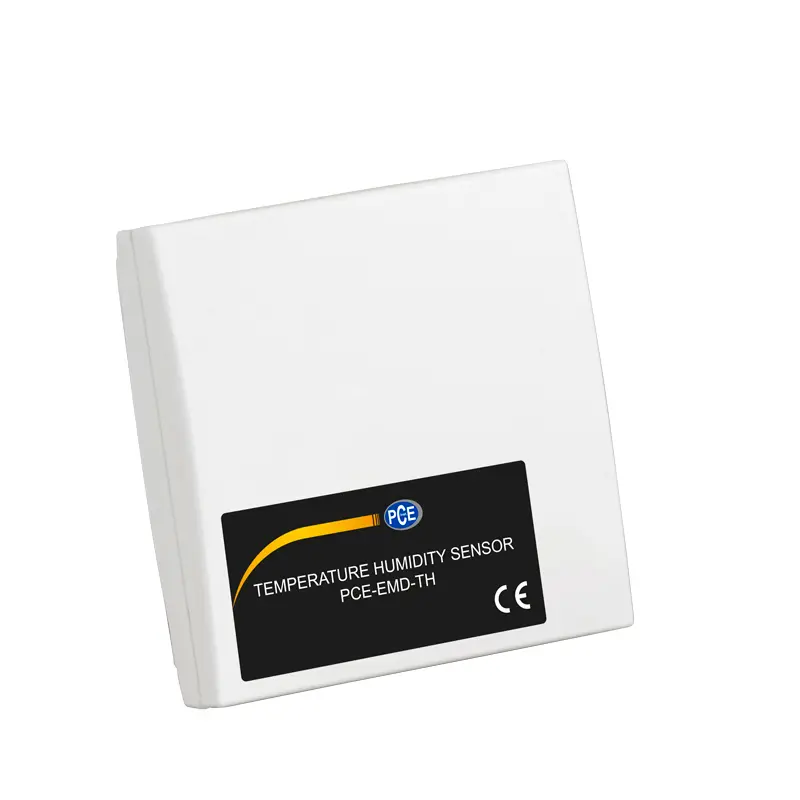

Wymienny przetwornik temperatury i wilgotności PCE-EMD-TH
706,00 zł

Opis

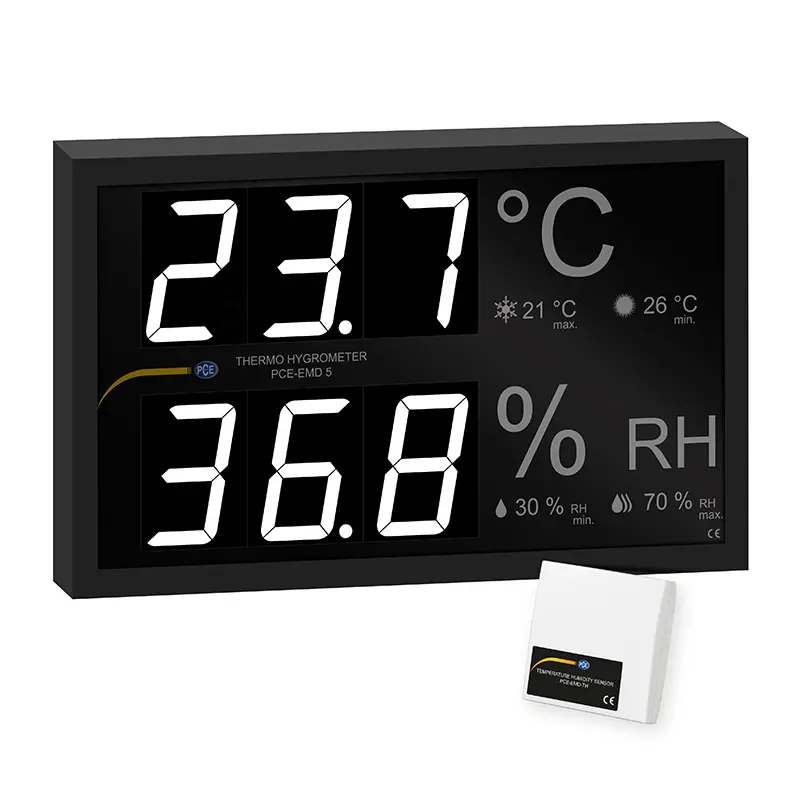

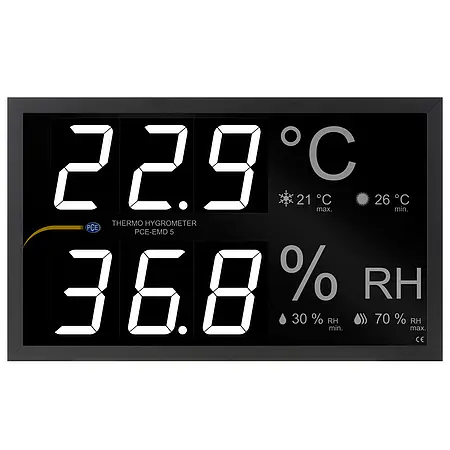

 Duży wyświetlacz z solidną aluminiową ramą / wysokość cyfr 100 mm /
Zakres pomiaru temperatury 0 ... 50 °C / zakres pomiaru wilgotności 0,0 ... 99,9 % r.w. F. /
Podłączenie do czterech czujników jednocześnie / opcjonalnie z certyfikatem kalibracji ISO

Duży wyświetlacz można podłączyć do czterech zewnętrznych modułów temperatury i wilgotności. Zakres pomiaru temperatury dla czujników dużego wyświetlacza wynosi 0,0 ... 50,0 °C, a zakres pomiaru wilgotności 0,0 ... 99,9 % r. F.. Duży wyświetlacz jest zasilany napięciem sieciowym 110 … 220 V AC. Zintegrowane zasilanie czujników może zasilać czujniki podłączone do dużego wyświetlacza napięciem stałym 12 lub 24 V.

Po podłączeniu czujników są one automatycznie rozpoznawane na dużym wyświetlaczu. Komunikacja między modułami czujników a dużym wyświetlaczem odbywa się za pomocą sygnału analogowego 4…20 mA. Jeśli podłączonych jest kilka czujników, na dużym wyświetlaczu pokazana jest średnia wartość zmierzona ze wszystkich czujników. Wbudowany przyrząd pomiarowy jest więc używany na przykład w salach imprezowych, restauracjach lub budynkach użyteczności publicznej do monitorowania warunków otoczenia.

Duży wyświetlacz i moduł czujnika są montowane na ścianie. W razie potrzeby duży wyświetlacz można zamontować na uchwycie do monitora o wymiarach 75 x 75 mm. Pozwala to na idealne ustawienie dużego wyświetlacza. Opcjonalnie duży wyświetlacz może być wyposażony w certyfikat kalibracji ISO.

Najważniejsze cechy

- Wysokość cyfry 100 mm
- Zakresy pomiarowe: 0,0 … 50,0 °C
- Montaż naścienny
- Możliwość podłączenia do czterech czujniki zewnętrzne
- analogowy sygnał wejściowy 4 ... 20 mA
- opcjonalnie z certyfikatem kalibracji ISO

Specyfikacja



Zakres pomiaru temperatury 0,0 … 50,0 °C
Rozdzielczość 0,1 °C
Dokładność ±0,5 °C

Zakres pomiaru wilgotności 0,0 … 99,9 % r.w. F.
Rozdzielczość 0,1% dobrze F.
Dokładność ±3 % r.m. F.

Inne specyfikacje
Czas odpowiedzi <15 sekund przy prędkości wiatru <1 m/s
interwał wyświetlania 1 Hz
Liczba możliwych do wykorzystania czujników 4
Wysokość cyfr 100 mm
Kolor cyfrbiały
napięcie zasilania czujnika 12 i 24 V DC
maksymalny prąd zasilania czujnika           100 mA
Impedancja Wejście zasilania <200 Ω
Materiał obudowy Obudowa aluminiowa malowana na czarno
Osłona ekranu Antyrefleksyjny metakrylan
Materiał obudowy czujnika ABS
Wyświetlacz klasy ochrony IP20
Klasa ochrony czujnika IP30
Wyświetl napięcie zasilania 110 ... 220 V AC 50 / 60 Hz
maksymalne zużycie energii 18 W
Montaż wyświetlacza Montaż ścienny, podstawa monitora (75 x 75 mm)

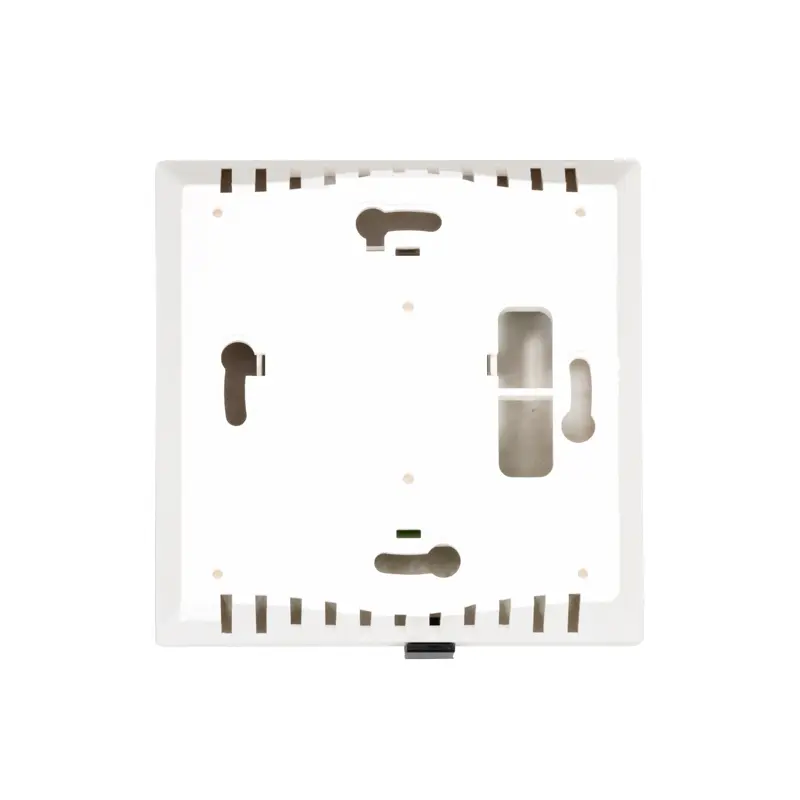

Montaż czujnika Montaż naścienny
Łącznik zasilania
Przekrój kabla 0,5 … 2,5 mm² (AWG 14) przewód sztywny
  0,5 … 1,5 mm² (AWG 15) elastyczny kabel
złącze czujnika listwy zaciskowej 0,14 … 0,15 mm² (AWG 18) sztywny kabel
Przekrój poprzeczny kabla 0,15 … przewód elastyczny 1 mm² (AWG16)
Moment dokręcania listwy zaciskowej 1,2 Nm
Długość śruby listwy zaciskowej <12 mm
Wymiary wyświetlacza 535 x 327 x 53 mm
Wymiary czujnika 80 x 80 x 35 mm
Warunki pracy -10 … 60 ºC, 5 … 95 % rację H., bez kondensacji
Warunki przechowywania -20 … 70ºC, 5 … 95% r.w. F., bez kondensacji
Waga wyświetlacza 4579 g
Czujnik wagi 66 g


Zakres dostawy

1 xDuży wyświetlacz PCE-EMD 5
2 x montaż na ścianie wspornik

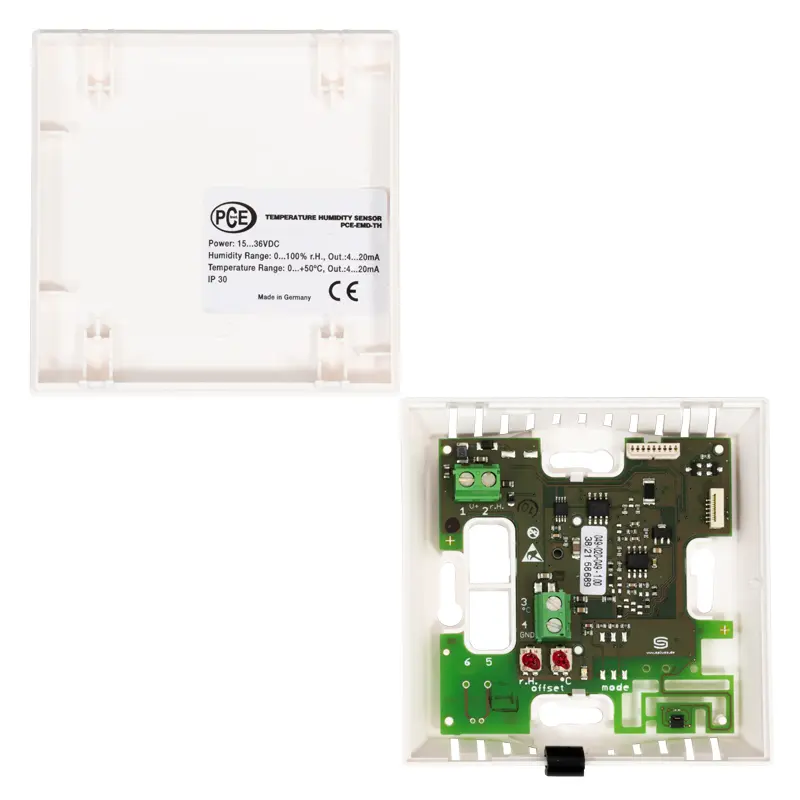

1 x moduł czujnika PCE-EMD-TH
1 x instrukcja obsługi
