Manometr różnicowy PCE-DDMU 10

Numer zamówienia: PCE-DDMU 10
GTIN (EAN):
1.958,00 zł
2.408,34 zł
Cena netto (nie zawiera kosztów dostawy)
PCE-DDMU 10
Czas dostawy: 10 - 14 dni

Opis

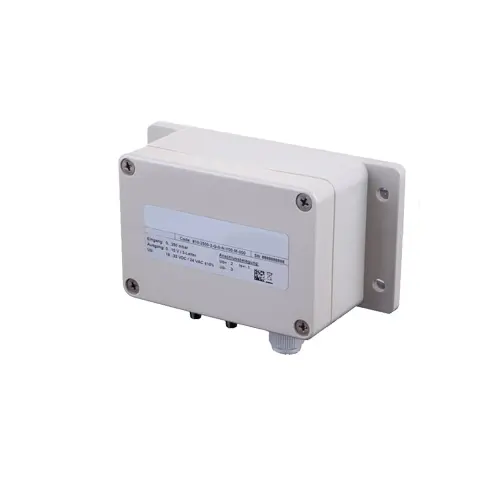

 Manometr różnicowy PCE-DDMU 10
Cyfrowy manometr różnicowy z wyjściem analogowym / wysoka dokładność / do pomiaru ciśnienia różnicowego i względnego / zakresy pomiarowe do wyboru

Miernik różnicy ciśnień posiada wybieralne przez użytkownika zakresy pomiaru ciśnienia, wybieralne wyjścia analogowe oraz opcjonalnie wyświetlacz LCD. Te manometry różnicowe są dostarczane za pośrednictwem sieci firmowej. Urządzenia te są idealne zwłaszcza dla użytkowników pracujących w obszarze drobnego druku. W każdej chwili możesz ponownie skonfigurować urządzenia pomiarowe na miejscu (w kilku prostych krokach). Stabilność długoterminowa jest lepsza niż 0,5% (na podstawie pełnego zakresu pomiarowego). Elektronika sterowana mikroprocesorem gwarantuje wysoką dokładność (±0,5% zakresu pomiarowego). Oprócz stosowania w procesie (do zasilania zdalnego wyświetlacza lub sterownika) jako jednostki zainstalowane na stałe lub naścienne, manometry różnicowe mogą być również używane jako urządzenia pomiarowe na miejscu lub nawet jako urządzenia mobilne.

Opcjonalny wyświetlacz LCD umożliwia odczyt na miejscu. Za pomocą automatycznego zerowania urządzenia pomiarowe można szybko zresetować na miejscu. Wyjście analogowe może być również używane w połączeniu z rejestratorem danych, który oferujemy opcjonalnie jako wyposażenie dodatkowe. Możesz także zapisywać odczyty ciśnienia różnicowego w dłuższym okresie czasu, później przenieść zapisane dane do komputera i tam je analizować.




Najważniejsze cechy

- Przełączane zakresy pomiarowe
- Wysoka przeciążalność
- Regulowane tłumienie
- Kompaktowa konstrukcja
- Dokładność maks. ± 0,5%
- Opcjonalny wyświetlacz
- wyjścia przełączające
- pierwiastek kwadratowy sygnału wyjściowego

Specyfikacja

Powierzchnie pomiarowe

Użytkownik regulowany

 maks. ciśnienie statyczne
1,6 mBar
4,0 mBar
10 mBar
40 mBar
250 mBar
10000 mBar

± 1,6 mBar
± 4 mBar
± 10 mBar
± 40 mBar
± 250 mBar
n ± 1000 mBar 		1,0 mBar
2,5 mBar
6 mBar
25 mBar
60 / 160 mBar
400 / 600 mBar		 200 mBar
200 mBar
200 mBar
345 mBar
1000 mBar
3000 mBar

200 mBar
200 mBar
200 mBar
345 mBar
1000 mBar
3000 mBar
Media gazy
powietrze

Wyjście

3 przewody przełączane:
0 ... 10 V / 0 ... 20 mA
0 ... 5 V / 4 ... 20mA

2-przewodowy:
4 ... 20 mA

Czas odpowiedzi

< 100 ms
Tłumienie regulowane potencjometrem
0 ... 5000 ms

Długoterminowa stabilność

≤ ± 1% FSO / rok PN <6 mbar
≤ ± 0,5% FSO / rok  dla PN ≥ 6 mbar

Wskaźnik pomiaru

12,5 Hz

wyjście przełączające

Dla wariantu 3-przewodowego:
2 x przekaźniki przełączne 230 V / 2A

Dla wersji 2-przewodowej:
2 x PNP wyjście z otwartym kolektorem

Błąd temperatury

≤ ± 0,5 % FSO / 10 K (typ.) dla PN <6 mbar
≤ ± 0,3 % FSO / 10 K (typ.) dla PN ≥ 6 mbar

Warunki działania

Medium: 0 ... 50 °C
Otoczenie: 0 ... 50 °C

Warunki przechowywania

-10 ... 70 °C

Odporność na zwarcie

stały

Zabezpieczenie przed odwrotną polaryzacją

brak uszkodzeń, ale także brak funkcji

EMV

Dyrektywa EMC: 2014/30/UE
Emisja zakłóceń i odporność na zakłócenia zgodnie z EN 61326

Port drukowania
Standardowy
Opcjonalny

Mosiądz
Ø 6,6 x 11 (do węży elastycznych o Ø 6)
Ø 4,4 x 10 (do węży elastycznych o Ø 4 )

Obudowa

ABS

Czujnik

ceramika, silikon

Części mające kontakt z mediami

Przyłącze ciśnieniowe, PVC / silikon, czujnik

Wyświetl (opcjonalnie)

2- liniowy wyświetlacz LCD
Dokładność wyświetlania: 0,1% + 1 cyfra

Dodatkowe funkcje z wyświetlaczem

- Konfiguracja wyjść przełączających
- Wybór jednostki
- Wybór charakterystyki przenoszenia (liniowy, pierwiastek kwadratowy)
- Funkcja odcięcia (pierwiastek kwadratowy  sygnał wyjściowy)
- Wyświetlanie wartości min/max
- Rekalibracja
- Funkcja autozera
- Ustawienie fabryczne
Zasilacz 3 przewody: 19 ... 32 V
2 przewody: 11 .. 32 V

z automatycznym zerowaniem: 24 ... 32 V

Bieżące zużycie

3-przewodowy: 30 mA

2- przewód: 22 mA

Waga

ok. 200 g

stopień ochrony

IP 54

Wymiary

152 x 68,5 x 50 mm

Zakres dostawy


1 x miernik różnicy ciśnień PCE-DDMU 10
