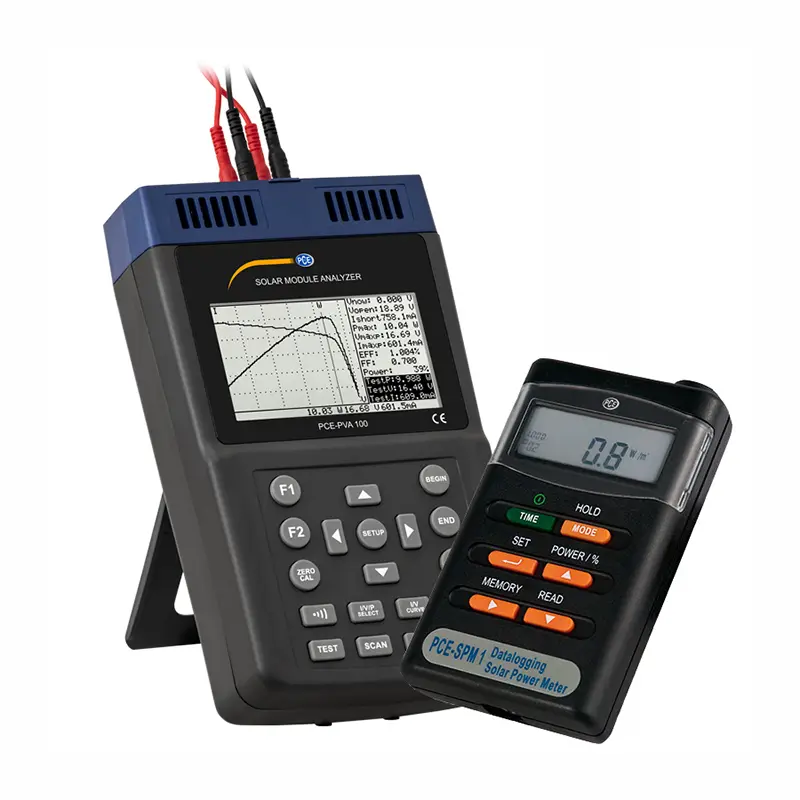

Fotowoltaiczne urządzenia pomiarowe KIT PCE-PVA 100-SPM 1-KIT

Numer zamówienia: PCE-PVA 100-SPM 1-KIT

GTIN (EAN): 4250348729682

Opis

Fotowoltaiczne urządzenie pomiarowe PCE-PVA 100 o zakresie pomiarowym 0 ... 12 A DC /
Interfejs USB /

Pamięć danych na 100 zmierzonych charakterystyk / 4,8" Wyświetlacz LCD /

Zasilanie bateryjne na ok. 400 pomiarów / opcjonalnie z certyfikatem kalibracji ISO

Fotowoltaiczne urządzenie pomiarowe jest przydatnym narzędziem do badania charakterystyk ogniw słonecznych. Dzięki zakresowi napięcia stałego 0 ... 60 V i zakresowi prądu stałego 0 ... 12 A fotowoltaiczne urządzenie pomiarowe obejmuje dużą liczbę modułów fotowoltaicznych. Wyznaczone krzywe charakterystyczne są zapisywane bezpośrednio w testerze modułów fotowoltaicznych. W pamięci danych fotowoltaicznego urządzenia pomiarowego można zapisać do 100 pomiarów. Zapisane wartości pomiarowe można następnie odczytać i przetworzyć na komputerze PC za pomocą odpowiedniego oprogramowania. Istnieje również możliwość obsługi fotowoltaicznego urządzenia pomiarowego całkowicie za pomocą oprogramowania.

Fotowoltaiczne urządzenie pomiarowe ma dwie różne funkcje pomiarowe do określania charakterystyki modułu fotowoltaicznego. W trybie automatycznym krzywa charakterystyczna jest tworzona z automatycznymi parametrami z fotowoltaicznego urządzenia pomiarowego. Daje to operatorowi pierwsze wrażenie na temat stanu modułu fotowoltaicznego. W trybie ręcznym dla miernika fotowoltaicznego można ustawić początkową wartość prądu i końcową wartość prądu. Jeśli powierzchnia modułu słonecznego i moc promieniowania przychodzącego są zapisane w W/m², fotowoltaiczne urządzenie pomiarowe może obliczyć wydajność i współczynnik wypełnienia ogniwa. Kolejną funkcją pomiarową fotowoltaicznego urządzenia pomiarowego jest pomiar jednopunktowy. Określony prąd można kontrolować i sprawdzać za pomocą fotowoltaicznego urządzenia pomiarowego.

Wyświetlacz LCD na fotowoltaicznym urządzeniu pomiarowym ma przekątną 4,8". Pozwala to na jednoczesny odczyt krzywej charakterystycznej i wszystkich mierzonych wartości. W celu lepszej analizy krzywej charakterystycznej można podejść do każdego pojedynczego punktu pomiarowego fotowoltaicznego urządzenia pomiarowego. Aby uzyskać inny widok osi X i Y, możesz przełączać się między prądem, napięciem i mocą za naciśnięciem przycisku na fotowoltaicznym urządzeniu pomiarowym.

Dzięki wielu funkcjom tester modułów fotowoltaicznych jest idealnym narzędziem pomiarowym do badania efektywności modułów fotowoltaicznych. Tester modułów fotowoltaicznych jest zatem wykorzystywany w systemach fotowoltaicznych i instytucjach badawczych do dalszego rozwoju modułów fotowoltaicznych. Opcjonalnie fotowoltaiczne urządzenie pomiarowe może być wyposażone w certyfikat kalibracji ISO.

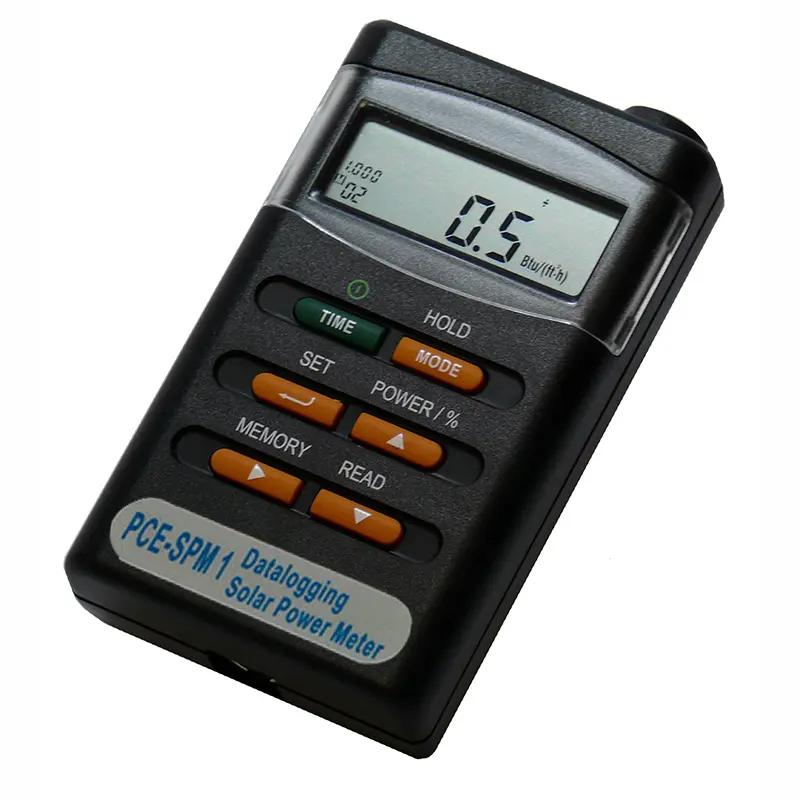

Licznik solarny PCE-SPM 1 ze zintegrowanym czujnikiem, określa uzysk energii z systemów solarnych /

służy również do znajdowania optymalnych lokalizacji słonecznych dla nowych systemów

Urządzenie do pomiaru energii słonecznej jest optymalnym urządzeniem do ręcznego testowania dla inżynierów zajmujących się energią słoneczną, architektów i hobbystów instalujących energię słoneczną. Za pomocą tego licznika energii słonecznej określasz moc słoneczną. Umożliwia to wypowiedzenie się na temat składu i konstrukcji systemu fotowoltaicznego. Natężenie światła jest mierzone za pomocą monokrystalicznego krzemowego ogniwa słonecznego. Procesor zintegrowany z solarnym urządzeniem pomiarowym zapewnia automatyczną korektę w celu zachowania podstawowej dokładności po kalibracji każdego urządzenia w symulatorze słonecznym. Najważniejszy parametr P tot (w W/m²) można odczytać bezpośrednio na wyświetlaczu.

Dane zawarte w pamięci wewnętrznej (32 000 zmierzonych wartości) można przenieść do interfejsu szeregowego komputera PC za pomocą oprogramowania. To słoneczne urządzenie pomiarowe zostało również zaprojektowane do użytku na zewnątrz i ma odporną na warunki pogodowe obudowę z tworzywa sztucznego. Jego kompaktowe wymiary umożliwiają wygodną obsługę jedną ręką.

1. Solar - bezpośredni pomiar na miejscu
Urządzenie do pomiaru energii słonecznej może służyć do bezpośredniego pomiaru energii w określonej pozycji. Te zmierzone wartości można wykorzystać między innymi do sprawdzenia wydajności modułów fotowoltaicznych lub systemów solarnych.

2. Symulacja temperatury, mocy, napięcia i prądu modułów fotowoltaicznych
Uwaga: Możliwa tylko w połączeniu z multimetrem.

3. Pomiary długoterminowe
Miernik energii słonecznej jest wyposażony w wewnętrzny rejestrator danych do pomiarów w dłuższych okresach czasu.

Promieniowanie słoneczne
Solaromierz wykrywa pełne promieniowanie słoneczne, czyli zarówno bezpośrednie, jak i rozproszone promieniowanie słoneczne atmosfery. Większość energii promieni słonecznych, które odbijają się od powierzchni ziemi, znajduje się w paśmie widzialnym w podczerwieni, ponieważ promieniowanie ultrafioletowe jest pochłaniane przez atmosferę. Promieniowanie słoneczne zmienia się w ciągu roku, ponieważ kąt wpadających promieni świetlnych jest większy latem niż zimą, a latem promienie są bardziej prostopadłe.

Najważniejsze cechy

Analizator fotowoltaiczny PCE-PVA 100
- Pamięć danych na 100 pomiarów

- Zakres pomiarowy 0 ... 12 A DC

- trzy różne funkcje testowe

- interfejs PC do przesyłania danych

- przełączany widok graficzny
Urządzenie do pomiaru energii słonecznej PCE-SPM 1
- umożliwia lokalny pomiar wydajności słonecznej / nasłonecznienia P tot
- umożliwia długotrwały pomiar poprzez wewnętrzny pamięć (32 000)
- dołączone oprogramowanie do transmisji i oceny (w języku angielskim)
- umożliwia porównawczy pomiar energii słonecznej baterie (żywotność ok. 16 dni przy ciągłym użytkowaniu)

Specyfikacja

Licznik fotowoltaiczny	PCE-PVA 100
Napięcie DC
Zakres pomiarowy	0 … 10 V
Rozdzielczość	0,001V
Dokładność	±1% ±(1% Vopen ±0,1V)
Zakres pomiarowy	10 … 60 V
Rozdzielczość	0,1 V
Dokładność	±1% ±(1% Vopen ±0,1 V)

Vopen: Otwarty pomiar napięcia na module słonecznym

DC
Zakres pomiarowy	0,01 … 10 A
Rozdzielczość	1 mA
Dokładność	±1% ±(1% Ishort ±9 mA)
Zakres pomiarowy	10 … 12 A
Rozdzielczość	10 mA
Dokładność	±1% ±(1% Ishort ±0,09 A)

Ishort: zwarcie prąd ogniwa słonecznego

Inne specyfikacje
regulowana powierzchnia fotowoltaiczna	0,001 … 9999 m²
regulowane natężenie promieniowania	10 … 1000 W/m²
Wyświetlacz	Wyświetlacz LCD 4,8"
Bezpiecznik	F250 V, 12 A
Przechowywanie danych	100 pomiarów
Czas przechowywania	0 … 99 minut
Czas pracy baterii	ok. 400 pomiarów liniowych 60 … 0 V
	i 0 … 12 A
Akumulator zasilający	11,1 V, 3400 Bateria litowa mAh
Zasilacz	Podstawowy: 100 … 240 VAC 50/60 Hz
	Wtórne: 15 V DC / 3A
Stopień zanieczyszczenia	2
Współczynnik temperaturowy	0,1% zakresu pomiarowego /
	°C przy temperaturach <18 °C i >28 °C
Warunki pracy	-20 … 60 °C <75 % r . F. bez kondensacji
Wymiary	257 x 155 x 57 mm
Waga	1160 g

Licznik energii słonecznej	PCE-SPM 1
Zakres pomiarowy	0 ... 2000 W/m²
Rozdzielczość	1 W/m²
Dokładność	±10 W/m² lub ±5% (w zależności od tego, która wartość jest wyższa)
Zakres widmowy	400 ... 1100 nm
Przechowywanie danych	32 000 odczytów
Pomiar tempa	regulowany
Da transmisja danych	interfejs szeregowy RS232
wyświetlacz	LCD
Zakres temperatury otoczenia	0 ... +50 °C
Maks. Wilgotność	<80% wilgotności względnej
Zasilacz	4 akumulatory litowo-jonowe AAA 1,5 V
	(przez ok. 16 dni ciągłego użytkowania)
Wymiary	111 x 64 x 34 mm
Waga	165 g

Zakres dostawy

1 x fotowoltaiczne urządzenie pomiarowe PCE-PVA 100
1 x słoneczne urządzenie pomiarowe PCE-SPM 1

1 x optyczne USB kabel

1 x bateria
1 x płyta CD z oprogramowaniem

2 x Cęgi Kelvina

2 x bezpieczna linia pomiarowa (100 mm)

1 x zasilacz
1 x wewnętrzny czujnik
1 x wewnętrzna pamięć wartości pomiarowych
1 x kabel PC RS-232
1 x oprogramowanie
4 x bateria
1 x etui na urządzenie

1 x instrukcja obsługi
