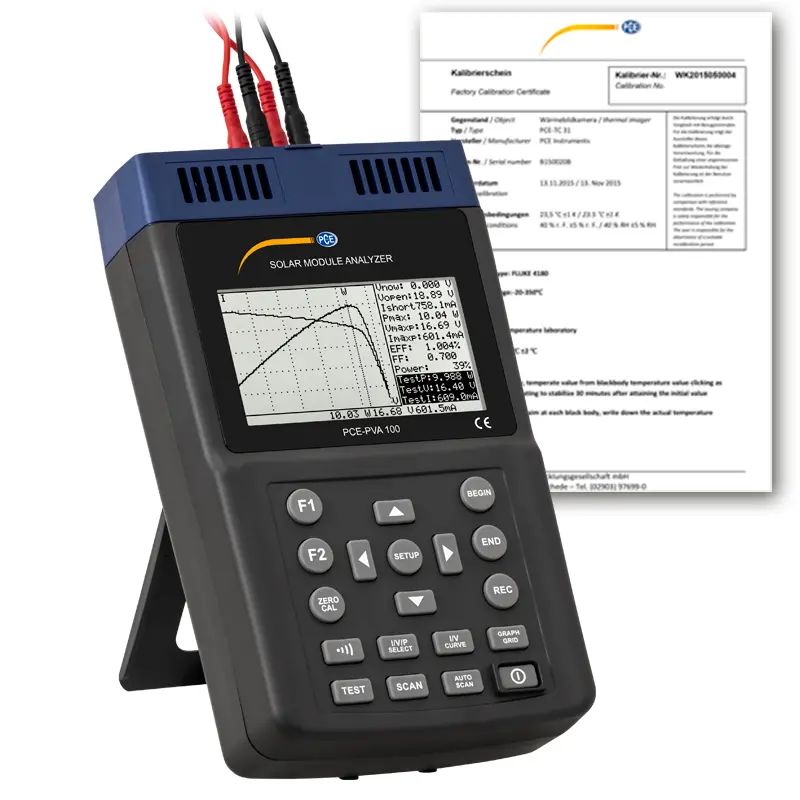

Fotowoltaiczne urządzenie pomiarowe PCE-PVA 100-ICA wraz z certyfikatem kalibracji ISO

Numer zamówienia: PCE-PVA 100-ICA
GTIN (EAN): 4250348729712
6.345,00 zł
7.804,35 zł
Cena netto (nie zawiera kosztów dostawy)
:
4250348729712
PCE-PVA 100-ICA
Czas dostawy: 5-7 dni

Opis

Fotowoltaiczne urządzenie pomiarowe o zakresie pomiarowym 0 ... 12 A DC / interfejs USB /
Pamięć danych na 100 zmierzonych charakterystyk / 4,8" Wyświetlacz LCD /
Zasilanie bateryjne na ok. 400 pomiarów

Fotowoltaiczne urządzenie pomiarowe jest przydatnym narzędziem do badania właściwości ogniw słonecznych. Dzięki zakresowi napięcia stałego 0 ... 60 V i zakresowi prądu stałego 0 ... 12 A fotowoltaiczne urządzenie pomiarowe obejmuje dużą liczbę modułów fotowoltaicznych. Wyznaczone krzywe charakterystyczne są zapisywane bezpośrednio w testerze modułów fotowoltaicznych. W pamięci danych fotowoltaicznego urządzenia pomiarowego można zapisać do 100 pomiarów. Zapisane wartości pomiarowe można następnie odczytać i przetworzyć na komputerze PC za pomocą odpowiedniego oprogramowania. Istnieje również możliwość obsługi fotowoltaicznego urządzenia pomiarowego całkowicie za pomocą oprogramowania.

Fotowoltaiczne urządzenie pomiarowe ma dwie różne funkcje pomiarowe do określania charakterystyki modułu fotowoltaicznego. W trybie automatycznym krzywa charakterystyczna jest tworzona z automatycznymi parametrami z fotowoltaicznego urządzenia pomiarowego. Daje to operatorowi pierwsze wrażenie na temat stanu modułu fotowoltaicznego. W trybie ręcznym dla miernika fotowoltaicznego można ustawić początkową wartość prądu i końcową wartość prądu. Jeśli powierzchnia modułu słonecznego i moc promieniowania przychodzącego są zapisane w W/m², fotowoltaiczne urządzenie pomiarowe może obliczyć wydajność i współczynnik wypełnienia ogniwa. Kolejną funkcją pomiarową fotowoltaicznego urządzenia pomiarowego jest pomiar jednopunktowy. Określony prąd można kontrolować i sprawdzać za pomocą fotowoltaicznego urządzenia pomiarowego.

Wyświetlacz LCD na fotowoltaicznym urządzeniu pomiarowym ma przekątną 4,8". Pozwala to na jednoczesny odczyt krzywej charakterystycznej i wszystkich mierzonych wartości. W celu lepszej analizy krzywej charakterystycznej można podejść do każdego pojedynczego punktu pomiarowego fotowoltaicznego urządzenia pomiarowego. Aby uzyskać inny widok osi X i Y, możesz przełączać się między prądem, napięciem i mocą za naciśnięciem przycisku na fotowoltaicznym urządzeniu pomiarowym.

Dzięki wielu funkcjom tester modułów fotowoltaicznych jest idealnym narzędziem pomiarowym do badania efektywności modułów fotowoltaicznych. Tester modułów fotowoltaicznych jest zatem wykorzystywany w systemach fotowoltaicznych i instytucjach badawczych do dalszego rozwoju modułów fotowoltaicznych.

Najważniejsze cechy

- pamięć danych na 100 pomiarów
- zakres pomiarowy 0 ... 12 A DC
- trzy różne funkcje testowe
- interfejs PC do danych transmisja
- przełączany widok graficzny

Specyfikacja


Napięcie DC
Zakres pomiarowy 0 … 10 V
Rozdzielczość 0,001 V
Dokładność ±1 % ±(1 % Vopen ±0,1 V)
Zakres pomiarowy 10 … 60 V
Rozdzielczość 0,1 V
Dokładność ±1% ±(1% Vopen ± 0,1 V)

Vopen: pomiar napięcia otwartego na module słonecznym

DC
Zakres pomiarowy 0,01 … 10 A
Rozdzielczość 1 mA
Dokładność ±1% ±(1% zwarcia ±9 mA)
Zakres pomiarowy 10 … 12 A
Rozdzielczość 10 mA
Dokładność ±1% ±(1% Ishort ±0,09 A)

Ikrótki: krótki obwód prąd ogniwa słonecznego



Inne specyfikacje


regulowana powierzchnia fotowoltaiczna    0,001 … 9999 m²
regulowane natężenie promieniowania 10 … 1000 W/m²
Wyświetlacz Wyświetlacz LCD 4,8"
Bezpiecznik F250 V, 12 A
Przechowywanie danych 100 pomiarów
Czas przechowywania 0 … 99 minut
Czas pracy baterii ok. 400 pomiarów liniowych 60 … 0 V
  i 0 … 12 A
Akumulator zasilający 11,1 V, 3400 Bateria litowa mAh
Zasilacz Podstawowy: 100 … 240 VAC 50/60 Hz
  Wtórne: 15 V DC / 3A
Stopień zanieczyszczenia 2
Współczynnik temperaturowy 0,1% zakresu pomiarowego /
  °C przy temperaturach <18 °C i >28 °C
Warunki pracy -20 … 60 °C <75 % r . F. bez kondensacji
Wymiary 257 x 155 x 57 mm
Waga 1160 g


Zakres dostawy

1 x miernik fotowoltaiczny PCE-PVA 100-ICA
1 x kabel optyczny USB
1 x bateria, 1 x płyta CD z oprogramowaniem
2 x Cęgi Kelvina
2 x bezpieczny przewód pomiarowy (100 mm)
1 x zasilacz
1 x instrukcja obsługi
1 x certyfikat kalibracji ISO
