Miernik napięcia PCE-PCM 3

Numer zamówienia: PCE-PCM 3
GTIN (EAN): 4250348719089
998,00 zł
1.227,54 zł
Cena netto (nie zawiera kosztów dostawy)
:
4250348719089
PCE-PCM 3
Czas dostawy: 1-2 dni

Akcesoria

Messadapter PCE-PA-ADP-SCHUKO
Zasilacz PCE-PA-ADP-SCHUKO
1.247,00 zł

Opis


 Miernik napięcia do pomiaru jednofazowego / pomiar NCV / W / VA / Var /
Prąd rozruchowy / 1000 A Pomiar prądu AC / Interfejs Bluetooth / Pomiar częstotliwości /
Podświetlenie / pomiar napięcia / moc 750 kW

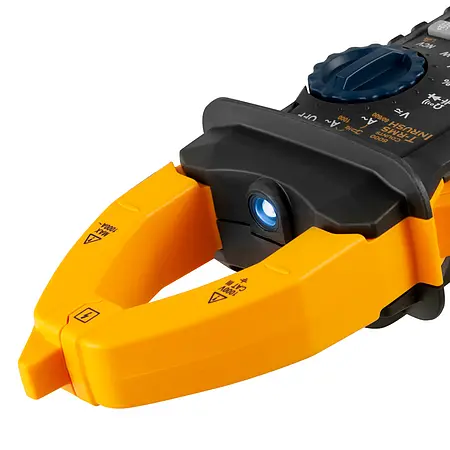

Woltomierz może bez problemu mierzyć prądy przemienne do 1000 A AC.  Jednocześnie woltomierzem można mierzyć napięcia do 1000 V AC/DC. Pomiary mocy pozornej, mocy biernej i mocy czynnej do 750 KW są zatem możliwe również za pomocą cęgów prądowych. Kolejną funkcją woltomierza jest pomiar prądu rozruchowego. Wielu konsumentów ma niezwykle wysoki prąd, gdy są włączone. Taki pomiar nie jest możliwy za pomocą konwencjonalnego woltomierza. Nie stanowi to problemu dla tensometru.

Dzięki NCV (Not Connected Voltage) Funkcja miernika napięcia, można sprawdzić, czy w linii występuje napięcie bez przeprowadzania pomiaru stykowego. To znacznie ułatwia pracę użytkownika dzięki miernikowi napięcia. Oprócz funkcji pomiarowej woltomierz można również podłączyć do urządzenia końcowego za pośrednictwem interfejsu Bluetooth. Dane pomiarowe mogą być przesyłane bezpośrednio z woltomierza do urządzenia końcowego za pośrednictwem tego interfejsu Bluetooth, gdzie mogą być rejestrowane, analizowane i wysyłane.

Najważniejsze cechy

- Moc pozorna / czynna / bierna
- Pomiar do 20. harmonicznej
- „Napięcie nie podłączone” Funkcja
- Pomiar prądu rozruchowego
- Pomiar prądu do 1000 AAC
- Interfejs Bluetooth

Specyfikacja

Funkcja pomiarowa
Pomiar prądu AC
Zakres pomiarowy Rozdzielczość Dokładność
60 A 0,01 A
 ±2 % + 8 cyfr
600A 0,1A ±2% + 8 cyfr
1000 A 1 A ±2% + 8 cyfr

maksymalny prąd wejściowy 1000 A AC
Zakres częstotliwości 40 .... 400 Hz

Funkcja pomiarowa
Prąd rozruchowy AC
Zakres pomiarowy Rozdzielczość Dokładność
60 A 0,01 A
600 A 0,1A ±5% + 60 cyfr
1000A 1A ±5% + 60 cyfr

Czas całkowania: 100 ms
Zakres pomiarowy: 20 ... 1000 A
Zakres częstotliwości: 40 .... 400 Hz

Funkcja pomiarowa
Pomiar napięcia DC
Zakres pomiarowy Rozdzielczość Dokładność
6 V 0,001 V ±0,5% + 5 cyfr
60 V 0,01 V ±0,5% + 5 cyfr
600 V 0,1 V ±0,5% + 5 cyfr
1000V 1V ±0,8% + 4 cyfry

Impedancja wejściowa: 10 MΩ
maksymalne napięcie wejściowe: 750 VAC (RMS) lub 1000 VDC

Funkcja pomiarowa
Pomiar napięcia AC
Zakres pomiarowy Rozdzielczość Dokładność n
6 V 0,001 V ±0,6% + 4 cyfry
60 V 0,01 V ±0,6% + 4 cyfry
600 V 0,1 V ±0,6% + 4 cyfry
1000V 1V ±0,8% + 4 cyfry

Impedancja wejściowa: 10 MΩ
maksymalne napięcie wejściowe: 750 VAC (RMS) lub 1000 VDC
Zakres częstotliwości: 40 .. 400 Hz

Funkcja pomiarowa
Pomiar częstotliwości za pomocą
bieżącej funkcji pomiarowej
Zakres pomiarowy Rozdzielczość Dokładność
99,99 Hz 0,01 Hz
 ±1,5% + 5 cyfr
999,9 Hz 0,1 Hz ±1,5 % + 5 cyfr

Zakres pomiarowy: 10 .. .1 kHz
Zakres pomiarowy sygnału wejściowego: >20 AAC (wartość RMS)
Prąd wejściowy rośnie wraz z częstotliwością pomiaru.
maksymalny prąd wejściowy: 1000 AAC (wartość skuteczna)

Funkcja pomiarowa
Pomiar częstotliwości za pomocą
Funkcja pomiaru napięcia
Zakres pomiarowy RozdzielczośćDokładność
99,99 Hz 0,01 Hz ±1,5% + 5 cyfr
999,9 Hz 0,1 Hz ±1, 5 % + 5 cyfr
9,999 kHz 0,001 kHz ±1,5% + 5 cyfr

Zakres pomiarowy: 10... 10 kHz
Zakres pomiarowy sygnału wejściowego: >1 VAC (wartość RMS)
Prąd wejściowy wzrasta wraz z częstotliwością pomiaru.
maksymalne napięcie wejściowe: 1000 VAC (RMS)

Funkcja pomiarowa
Pomiar częstotliwości
Zakres pomiarowy Rozdzielczość Dokładność
9,999 Hz 0,001 Hz ±0, 3% + 5 cyfr
99,99 Hz 0,01 Hz±0,3% + 5 cyfr
9,999 kHz 0,1 Hz ±0,3% + 5 cyfr
999,9 Hz 0,001 kHz
 ±0, 3 % + 5 cyfr
99,99 kHz 0, 01kHz ±0,3% + 5 cyfr
999,9 kHz 0,1 kHz ±0,3 % + 5 cyfr
9,999 MHz 0,001 MHz ±0,3% + 5 cyfr

Ochrona przeciwprzepięciowa: 1000 VDC lub 750 VAC (rms)
Bere I napięcia wejściowego >2V
(gdy napięcie wejściowe wzrasta, częstotliwość również rośnie)

Funkcja pomiarowa
Cykl pracy
Zakres pomiarowy Rozdzielczość Dokładność
0,1 ... 99,9 % 0,1% ±0,3% + 5 cyfr

Zakres częstotliwości: 10 ... 10 kHz
Zakres napięcia: 2 ... 250 VAC (wartość skuteczna)
(Napięcie rośnie wraz z częstotliwością)

Cykl pracy z Zakres częstotliwości: 10 ... 1 kHz
Funkcja pomiaru prądu Prąd wejściowy: 20 ...1000 AAC (wartość skuteczna)

Cykl pracy z Zakres częstotliwości: 10 ... 1 kHz
Funkcja pomiaru napięcia Prąd wejściowy: 1 ... 750 VAC (RMS)
  Impedancja wejściowa: 1MΩ

Funkcja pomiarowa
Pomiar rezystancji

Zakres pomiarowy Rozdzielczość Dokładność
600 Ω 0,1 Ω ±0,8% + 3 cyfry
6 kΩ 0,001 kΩ ±0 0,8% + 3 cyfry
60 kΩ 0,01 kΩ ±0,8% + 3 cyfry
600 kΩ 0,1 kΩ ±0,8 % + 3 cyfry
6MΩ 0,001MΩ ±2% + 5 cyfr
60 MΩ 0,1 MΩ ±2 % + 5 cyfr

Mierzone napięcie: ok. 0,78 V
Ochrona przeciwprzepięciowa: 750 VDC, 1000 VAC (wartość RMS)

Funkcja pomiarowa
Test ciągłości

Pomiar zakres Rozdzielczość Dokładność
600Ω 0,1Ω -

Sygnał akustyczny na < 50 Ω
Napięcie testowe: 1,48 V
Ochrona przeciwprzepięciowa: 750 VDC, 1000 VAC (RMS)

Funkcja pomiarowa
Pomiar pojemności

Zakres pomiarowy Rozdzielczość Dokładność
9,999 nF 0,001 nF ±3% + 5 cyfr
99,99 nF 0,01 nF ±3 % + 5 cyfr
999,9 nF 0,1 nF ±3 % + 5 cyfr
9,999 µF 0,001 µF ±3 % + 5 cyfr
99,99 µF 0,01 µF ±3 % + 5 cyfr
999,9 µF 0,1 µF ±3 % + 5 cyfr
9999 mF 0,001mF ±3% + 5 cyfr
99,99 mF 0,01 mF ±3% + 5 cyfr

Ochrona przeciwprzepięciowa: 750 VDC, 1000 VAC (RMS)

Funkcja pomiarowa
Pomiar diody

Zakres pomiarowy Rozdzielczość Dokładność
3 V
-

Strona anody prądu stałego: około 1 mA
Strona katody DC: ok. 3,2 V
Ochrona przeciwprzepięciowa: 750 VDC, 1000 VAC (wartość efektywna)

Funkcja pomiarowa
Pomiar mocy jednofazowej

Zakres pomiarowy Rozdzielczość Dokładność
3 W / VA / Var 0,01 W / VA / Var ±3 % + 5 cyfr
100 W / VA / Var 0,1 W / VA / Var ±3% + 5 cyfr
4000 W / VA / Var 1 W / VA / Var ±3% + 5 cyfr
10 kW / VA / Var 0,01 kW / VA / Var ±3 % + 5 cyfr
100kW / VA / Var 0,1 kW / VA / Var ±3% + 5 cyfr
750 kW / VA / Var 1 kW / VA / Var ±3% + 5 cyfr

Najmniejszy prąd pomiarowy : 1 mA
Najmniejsze napięcie pomiarowe: 1 V

Funkcja pomiarowa
Pojemnościowy / indukcyjny współczynnik mocy

Zakres pomiarowyRozdzielczość Dokładność
0,1 ... 1
 0,001
 ±5 % + 5 cyfr

Najmniejszy prąd pomiarowy: 1 mA
Najmniejszy zakres pomiarowy napięcie: 1 V

Funkcja pomiarowa
Pomiar harmonicznych

Zakres pomiarowy Rozdzielczość Dokładność
1 - ±3% + 10 cyfr
2 ... 6 - ±3,5% + 10 cyfr
7 ... 8 - ±4,5% + 10 cyfr
9 ... 10 - ±5% + 1 0 cyfr
11 ... 15 - ±7 % + 10 cyfr
16 ... 20 - ±10% + 10 cyfr

Najmniejszy prąd pomiarowy: 1 mA
Najmniejsze napięcie pomiarowe: 1 V
Rozdzielczość zależy od pomiaru napięcia zakres

Specyfikacje ogólne
Zakres pomiarowy regulacja automatyczna i ręczna
zakres maksymalnego napięcia 1000 V DC lub 750 V AC
maksymalna wysokość robocza 2000 m

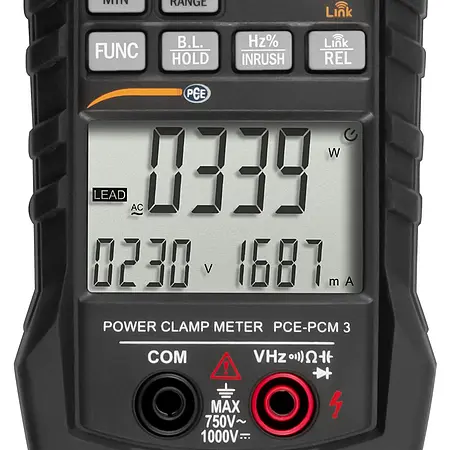

Wyświetlacz LCD
maksymalne wyświetlanie 5999 Dgt.
Przekroczono zakres pomiarowy „OL”
Poniżej zakresu pomiarowego " -OL"
Pomiar szybkości 3 Hz
Automatyczne wyłączenie po 30 minutach
Zasilacz bateria blokowa 9 V
Wskaźnik baterii Ikona niskiego poziomu baterii
Współczynnik temperaturowy 0,1 x dokładność x ° C *
Warunki pracy 0 . .. 40 °C, 32 ... 104 °F
Warunki przechowywania -10 ... 60 °C, 14 ... 140 °F
Wymiary 238 x 92 x 50 mm
Waga ok. 420 g (z bateriami)

Dokładność jest określona dla warunków otoczenia 18 ... 28 °C, 65 ..83 °F.
*Temperatura wynika z różnicy między temperaturą warunków pracy a aktualną temperaturą otoczenia.

Przykład:
Czy bieżąca temperatura otoczenia jest wyższa niż temperatura warunków pracy
(50 °C (bieżąca temperatura otoczenia)) - (40 °C (temperatura warunków pracy))
= 10 °C
Czy aktualna temperatura otoczenia jest niższa niż temperatura warunków pracy
(0 °C (temperatura warunków pracy)) - (-5 °C (bieżąca temperatura otoczenia))
= 5 °C


Zakres dostawy

1 x miernik napięcia PCE-PCM 3
1 x torba transportowa
1 x zestaw przewodów pomiarowych
1 x bateria blokowa 9 V
1 x Podręcznik użytkownika
