Tensometr PCE-LCT 3-ICA z certyfikatem kalibracji ISO

Numer zamówienia: PCE-LCT 3-ICA
GTIN (EAN):
1.569,00 zł
1.929,87 zł
Cena netto (nie zawiera kosztów dostawy)
PCE-LCT 3-ICA
Czas dostawy: 5-7 dni

Akcesoria

Messadapter PCE-PA-ADP-SCHUKO
Zasilacz PCE-PA-ADP-SCHUKO
1.247,00 zł

Opis


Tensometr  do wyznaczania prądu upływu / pomiaru temperatury termoparą /
pomiar prądu indukcyjnego do 150 A AC / rozwarcie cęgów prądowych 30 mm / wiele funkcji pomiarowych

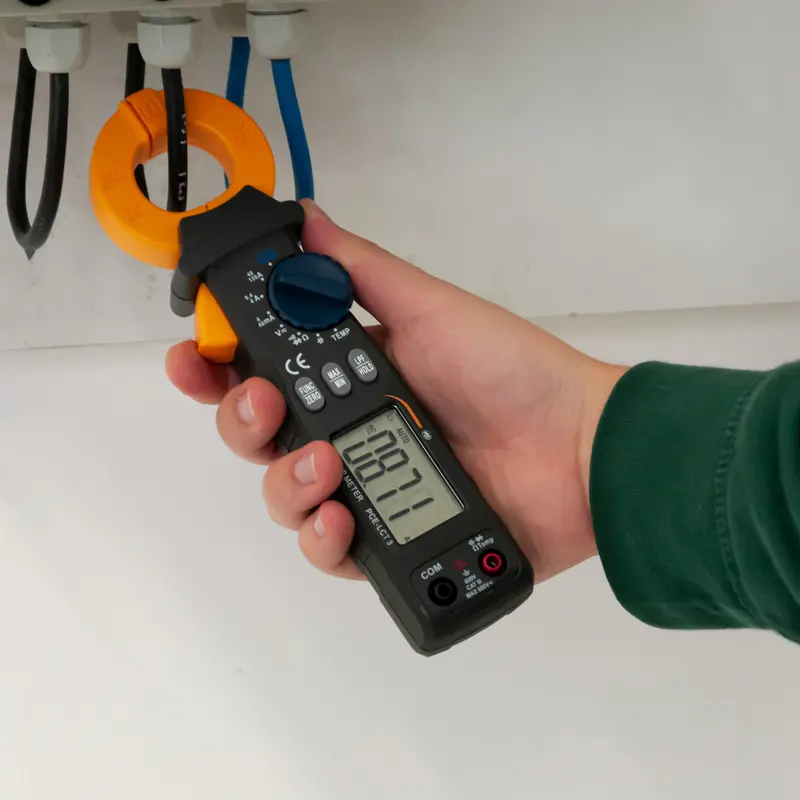

woltomierz jest idealny przyrząd pomiarowy do pomiaru prądów upływu. Jest to możliwe dzięki szerokiemu zakresowi pomiarowemu woltomierza. Pomiary prądu do 150 A AC można również przeprowadzić za pomocą woltomierza. W celu sprawdzenia przewodów zasilających prądem do 150 A woltomierz można otworzyć do 30 mm dla odpowiedniego przekroju przewodu.

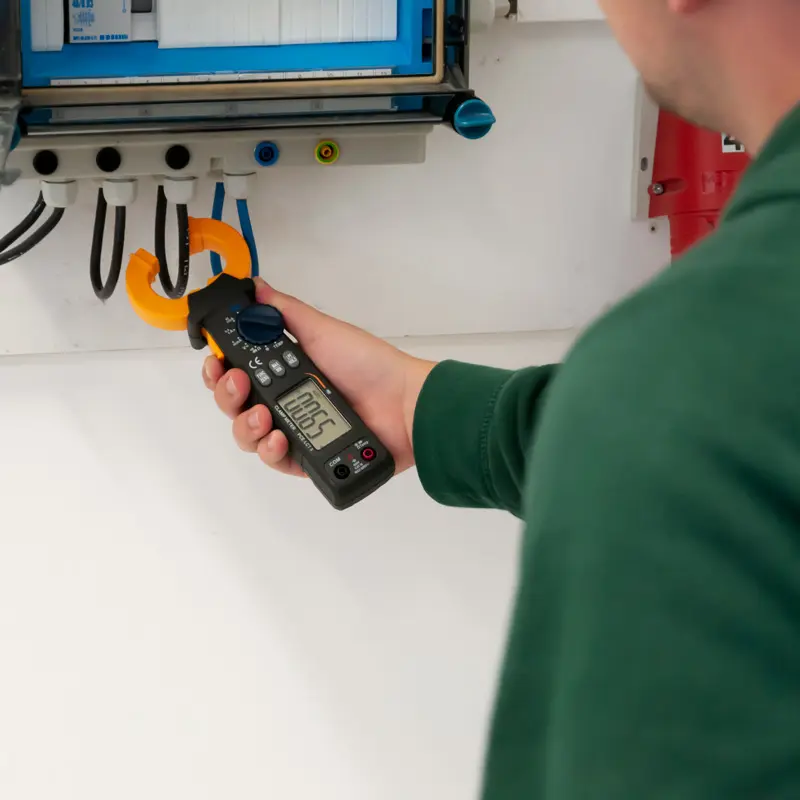

Oprócz pomiaru prądu woltomierz może również bezpośrednio mierzyć napięcia do 600 V. Ze względu na pomiar prądu i napięcia woltomierz jest idealnym przyrządem pomiarowym do przeprowadzania pomiarów i analiz np. w sieciach trójfazowych. Za pomocą testu ciągłości woltomierza można na przykład znaleźć nieprawidłowe okablowanie w podrozdzielnicach.

Najważniejsze cechy

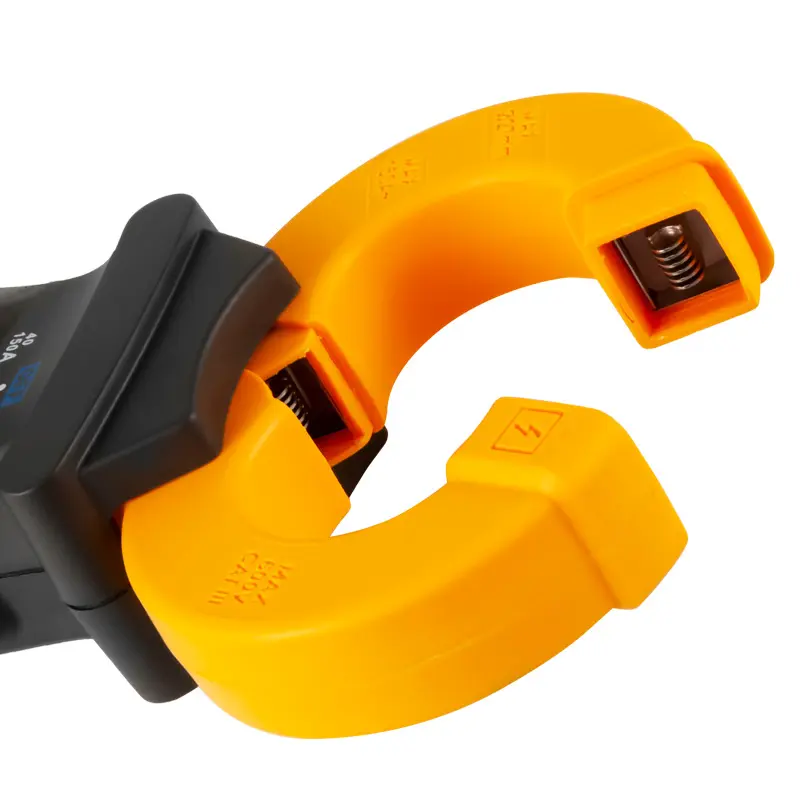

- Rozwarcie cęgów prądowych 30 mm
- Pomiar temperatury termoparą typu K
- Pomiar prądu do 150 A AC
- Obejmuje duży widmo pomiarowe
- Pomiar napięcia do 600 V AC/DC RMS
- Torba transportowa do użytku mobilnego

Specyfikacja



Funkcja pomiarowa
Pomiar prądu przemiennego
Zakres pomiarowyRozdzielczośćPrecyzjaDokładność
4 mA0,001 mA ±(2% + 10 cyfr)±(3% + 5 cyfr)
40 mA0,01 mA±(2 % + 10 cyfr)±(3% + 5 cyfr)
400 mA0,1 mA±(2 % + 5 cyfr)±(3 % + 3 cyfry)
4 A0,001 A ±(2% + 5 cyfr)±(3% + 3 cyfry)
40 A0,01 A±(2 % + 10 cyfr)±(3 % + 5 cyfr)
150 A 0,1 A±(2% + 10 cyfr)±(3% + 5 cyfr)

Zakres częstotliwości: 40 Hz ... 1 kHz (fala sinusoidalna)
maksymalny prąd wejściowy: 150 A AC

Funkcja pomiarowa
Napięcie prądu stałego
Zakres pomiarowyRozdzielczośćDokładność
4 V0,001 V±( 0, 5% + 4 cyfry)
40 V0,01 V
400 V0,1 V
600 V1 V

Impedancja wejściowa: 10 MΩ
Maksymalne napięcie wejściowe: 600 V AC/DC RMS

funkcja pomiarowa
Napięcie AC
Zakres pomiarowyRozdzielczośćPrecyzja
4 V 0,001 V
±(1 % + 3 cyfry)
40 V0,01 V
400V0,1V
600 V1 V

Impedancja wejściowa: 10 MΩ
maksymalne napięcie wejściowe: 600 V AC/DC RMS
Zakres częstotliwości: 40 Hz ... 1 kHz (sinusoida)

Funkcja pomiaru
Odporność
Zakres pomiarowyRozdzielczośćDokładność
400Ω0,1Ω±(0,8% + 3 cyfry)
4 kΩ0,001 kΩ
40 kΩ0,01 kΩ
400 kΩ0,1 kΩ
4 MΩ0,001 MΩ
40 MΩ0,01 MΩ±(1 % + 3 cyfry)

Pomiar napięcia w obwodzie otwartym: ok. 0,4 V
Ochrona przeciwprzepięciowa: 600 V AC/DC RMS

funkcja pomiarowa
Test ciągłości
Zakres pomiarowyRozdzielczośćDokładność
Sygnał przy <40 Ω0,1 Ω -

Ochrona przed przepięciami: 600 V AC /DC RMS

Funkcja pomiaru
Temperatura
Zakres pomiarowyRozdzielczośćDokładność
-20 ... 0 °C1 °C±(3 % + 5 cyfr)
-4 ... 32 °F 1 °F
- 0 ... 400 °C1 °C±(1,5 % + 5 cyfr)
32 ... 757 °F1 °F
400 ... 1000 °C1 °C±(3 % + 5 cyfr)
752 ... 1832 °F1 °F

Ochrona przeciwprzepięciowa: 600 V AC/DC RMS
Dokładność pomiaru temperatury nie uwzględniają dokładności czujników temperatury

funkcja pomiaru
Pojemność
Zakres pomiarowyRozdzielczośćDokładność
40, 00 nF0,01 nF±(3 % + 8 cyfr)
400,0 nF0,1 nF
4,000 µF0,001 µF
40,00 µF0,01 µF
400,0 µF0, 1 µF
4000 mF0,001 µF
40,00 mF0,01 µF

Ochrona przeciwprzepięciowa: 600 V AC/DC RMS

funkcja pomiarowa
Dioda test
Zakres pomiarowyRozdzielczośćDokładność
3,2 V0,001V-

Ochrona przeciwprzepięciowa: 600 V AC/DC RMS
Napięcie probiercze: 3,2 V
Prąd przewodzenia: 1 mA
dokładności odnoszą się do następujących U Warunki otoczenia: 23 ± 5°C i <75 % RH

Ogólne dane techniczne
maksymalne otwarcie cęgów prądowych 30 mm
Automatyczne wyłączaniepo 30 minutach można dezaktywować
Zasilacz2 x 1,5 V bateria AAA
Częstotliwość pomiaru3 pomiary na sekundę
Wyświetlacz przy przepięciu"OL"
maksymalny wyświetlacz4000

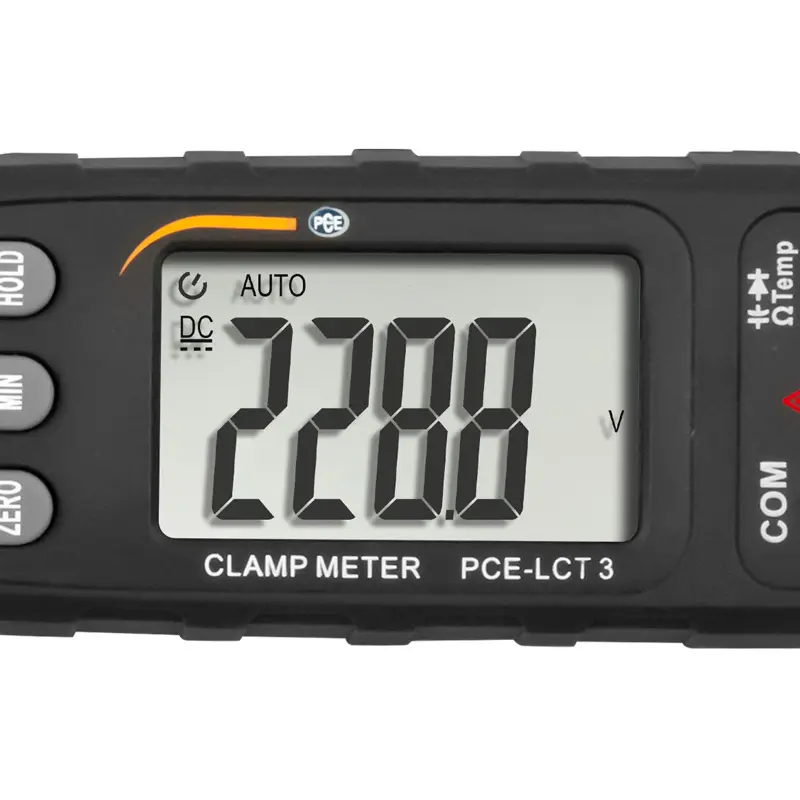

WyświetlaczWyświetlacz LCD
maksymalna praca Wysokość2000 m
Współczynnik temperaturowy0,1 x dokładność x °C*
Warunki pracy18 ... 28 °C
Warunki przechowywania-10 ..50 °C
Wymiary213 x 62 x 38 mm
Wagaok. 238 g z bateriami

*Temperatura wynika z różnicy między temperaturą warunków pracy a aktualną temperaturą otoczenia.

Przykład:
Czy aktualna temperatura otoczenia jest wyższa niż temperatura warunków pracy
(50 °C (bieżąca temperatura otoczenia)) - (40 °C (temperatura warunków pracy)) = 10 °C
Czy aktualna temperatura otoczenia jest niższa niż temperatura warunków pracy
(0°C (temperatura warunków pracy)) - (-5°C (bieżąca temperatura otoczenia)) = 5°C

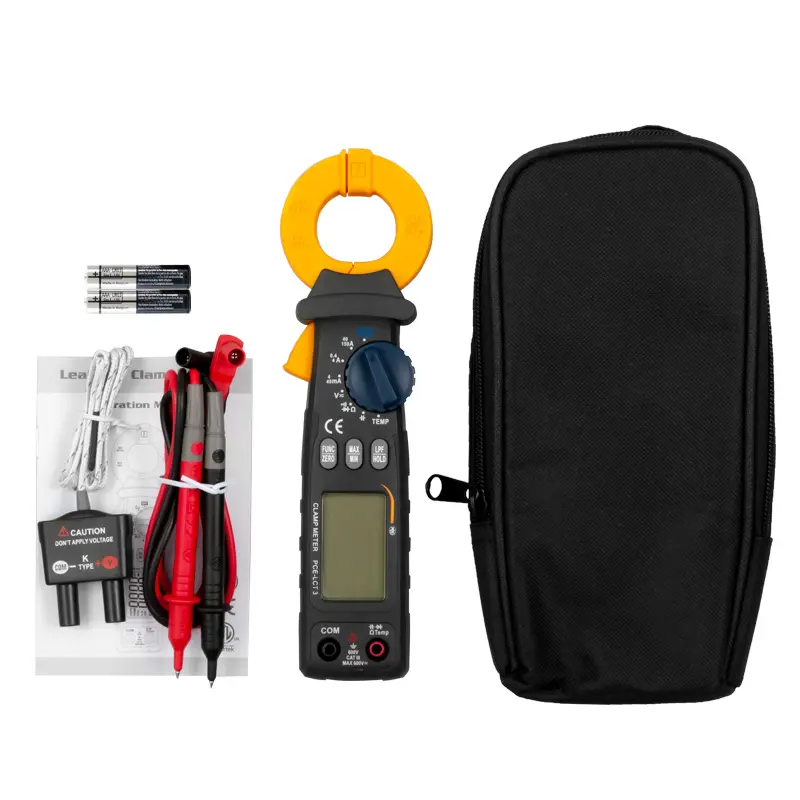

Zakres dostawy

1 x woltomierz PCE-LCT 3
1 x futerał
1 x termopara typu K
1 x para przewodów pomiarowych
2 baterie 1,5 V AAA
1 x instrukcja obsługi

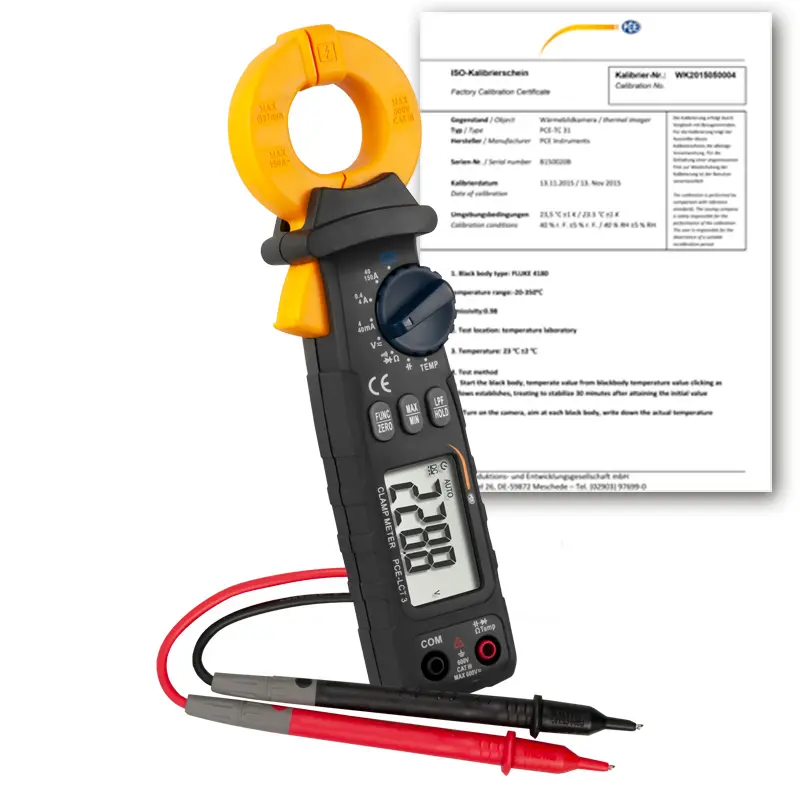

1 x certyfikat kalibracji ISO
