Numer zamówienia: PCE-N50F

Miernik napięcia PCE-N50F

2.897,00 zł
3.563,31 zł
:
4250348720078
PCE-N50F
Cena netto (nie zawiera kosztów dostawy)
Czas dostawy: 5-7 dni

Opis


Terminal wagowy do czujników wagowych, czujników siły itp.  / wyświetlacz LCD / maks. częstotliwość próbkowania 1600 Hz /
szeregowy interfejs Modbus / cyfrowe wejścia i wyjścia / różne jednostki

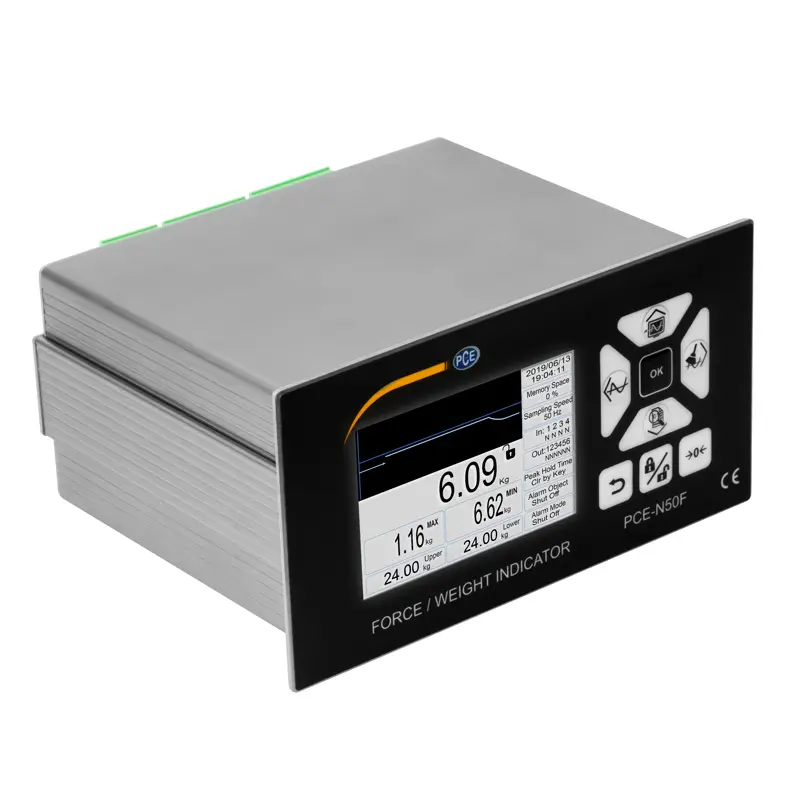

Miernik napięcia nadaje się do montażu panelowego. Ten miernik napięcia może być używany do wyświetlania masy, siły lub momentu obrotowego. Decydujący jest tutaj rodzaj czujnika, który jest podłączony do terminala wagowego. Tensometr jest kalibrowany do odpowiedniej celi pomiarowej za pomocą menu przy użyciu dokładnych odważników kalibracyjnych. Tensometr jest stosowany do stacjonarnych i indywidualnych rozwiązań wagowych. Miernik napięcia jest często używany tam, gdzie ciężar musi być określany w sposób ciągły.

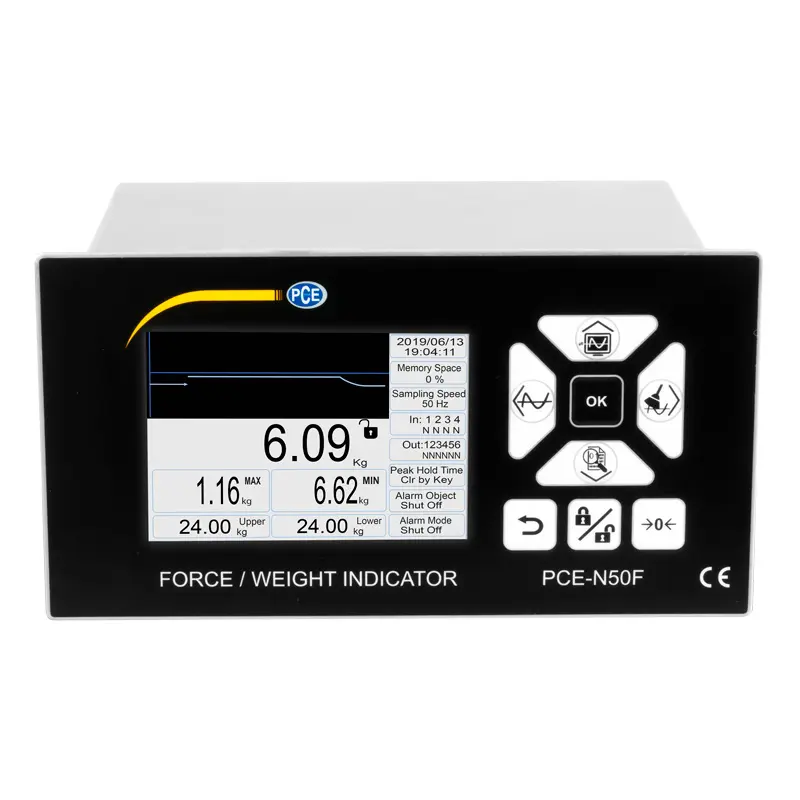

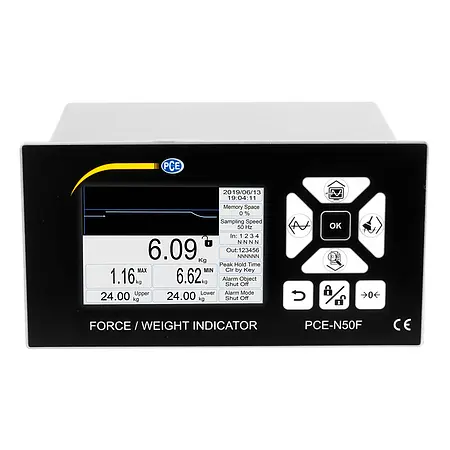

Wyświetlacz tensometru jest wyświetlaczem graficznym, który oprócz wartości liczbowej mierzonej pokazuje również przebieg procesu ważenia. Miernik napięcia pokazuje również minimalną i maksymalną wartość ciężaru. Tensometr można wytarować lub wyzerować za pomocą klawiszy . Oprócz obsługi za pomocą przycisków, miernik napięcia można obsługiwać za pomocą tylnych wejść cyfrowych. Zewnętrzne przyciski można podłączyć do tarowania miernika napięcia itp.

Najważniejsze cechy

- częstotliwość próbkowania do 1600 Hz
- wyświetlacz LCD
- określanie wartości minimalnej i maksymalnej
- funkcja tarowania i zerowania
- do czujników tensometrycznych, siłowych....
- Wejścia i wyjścia cyfrowe

Specyfikacja


Zakres sygnału wejściowego  0 ... 20 mV
minimalna czułość 0,1 µV/cyfra
Napięcie zasilania cela pomiarowa 5 V / 100 mA
liczba cel pomiarowych
1 ... 8x cela pomiarowa 350 omów
Wyświetlacz 3,5 " LCD
Jednostki g, mN, mlb, Pa, kg , N, lb, kPa, t, kN, klb, MPa
Szybkość pomiaru
6, 12, 25, 50, 100, 200, 400, 800, 1600 Hz

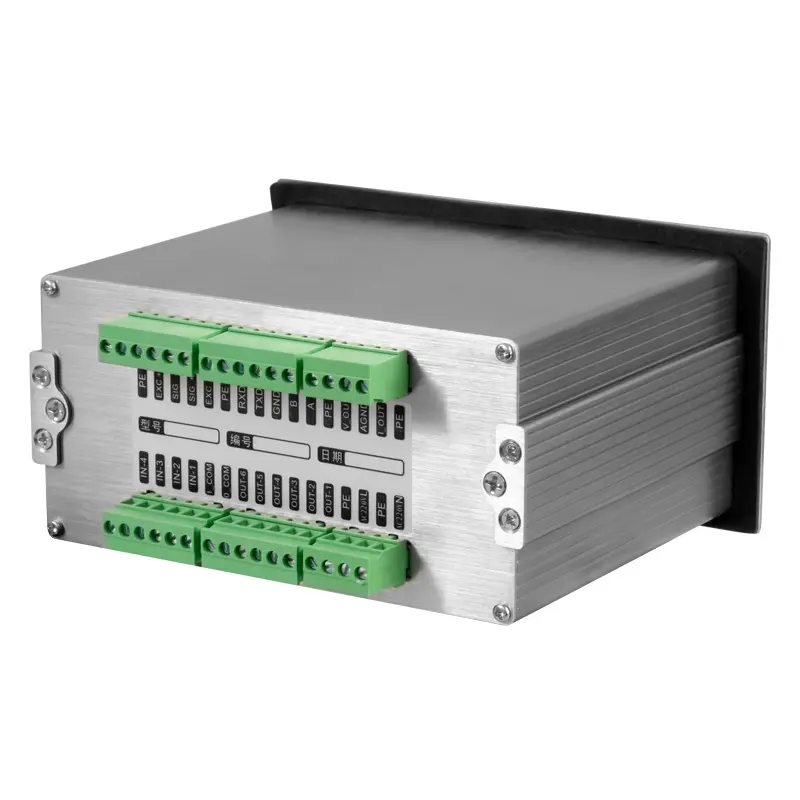

Połączenia elektryczne Połączenia śrubowe
  1 ... 2,5 mm²
Zasilacz 220 V AC / 50 Hz
Pobór mocy < 10 W
Stopień ochrony Przód: IP65
Montaż Wycięcie w panelu
Rozmiar wycięcia w panelu 152 x 76 mm
Wymiary 166 x 88 x 146 mm
Waga ok. 1150 g
Warunki pracy -10 ... 40 ° C / max 85 % RH
Warunki przechowywania -20 . .. 50 °C / maks. 85 % wilgotności względnej


Zakres dostawy

1 x miernik napięcia PCE-N50F
1 x instrukcja obsługi
