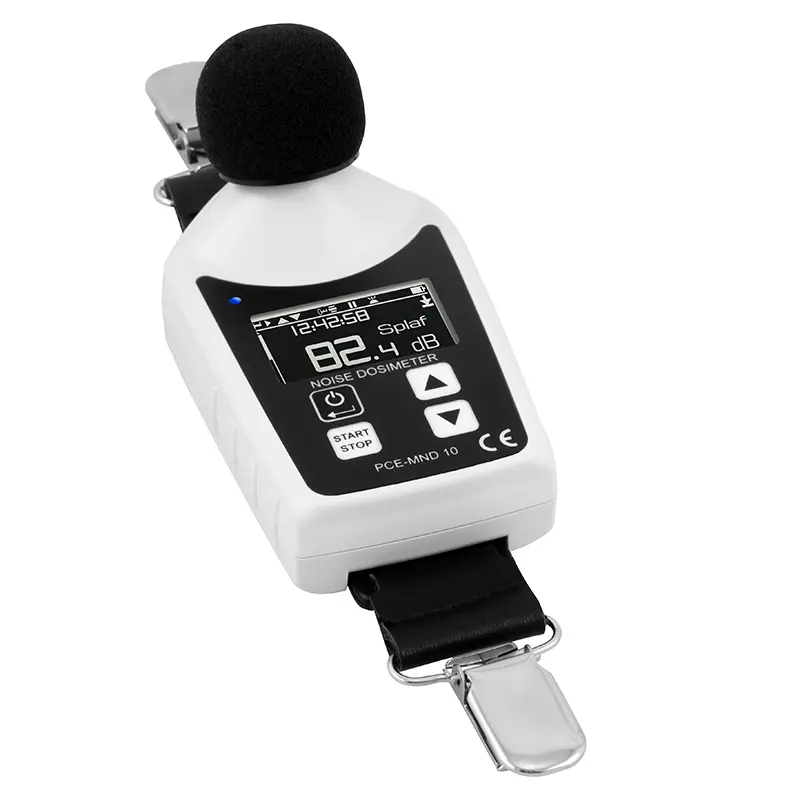

Dozymetr dźwięku / miernik dawki dźwięku PCE-MND 10

Numer zamówienia: PCE-MND 10
GTIN (EAN): 4250348729835
4.230,00 zł
5.202,90 zł
Cena netto (nie zawiera kosztów dostawy)
:
4250348729835
PCE-MND 10
Czas dostawy: 1-2 dni

Akcesoria

Klasse II akustischer Schall - Kalibrator PCE-SC 43
Dźwięk akustyczny II klasy - kalibrator PCE-SC 43
600,00 zł

Opis

Dozymetr dźwięku / miernik dawki dźwięku zgodny z IEC 61252:2002 /
Zakres pomiarowy 70 ... 140 dB / krokodylki /
do użytku w BHP / żywotność baterii >15 godzin / interfejs USB /
Blokada klawiszy / ważenie częstotliwości A, C i Z / opcjonalnie z certyfikatem kalibracji ISO

Dozymetr dźwięku został opracowany specjalnie do pomiaru narażenia na hałas w miejscach pracy i jest zgodny z normą IEC 61252:2002. Dzięki zakresowi pomiarowemu 70 … 140 dB i ważeniu częstotliwości A, C i Z, miernik dawki dźwięku idealnie się do tego nadaje. Ważenie czasu dla dozymetru dźwięku można wybrać pomiędzy szybkim, wolnym i impulsowym. Dzięki wbudowanej baterii 470 mAh miernik dawki dźwięku działa przez ponad 15 godzin.

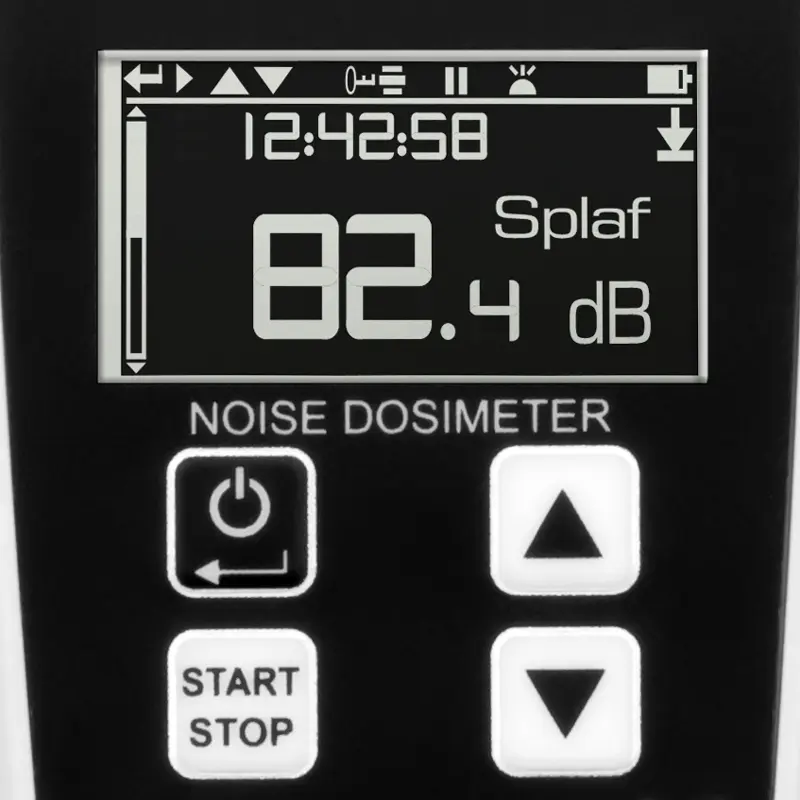

W dozymetrze dźwięku można ustawić do trzech wirtualnych dawek dźwięku. Ma to tę zaletę, że jednocześnie można mierzyć do trzech standardów pomiarowych. Wyświetlacz miernika dawki dźwięku pokazuje do 14 okien pomiarowych, które można ustawić indywidualnie.

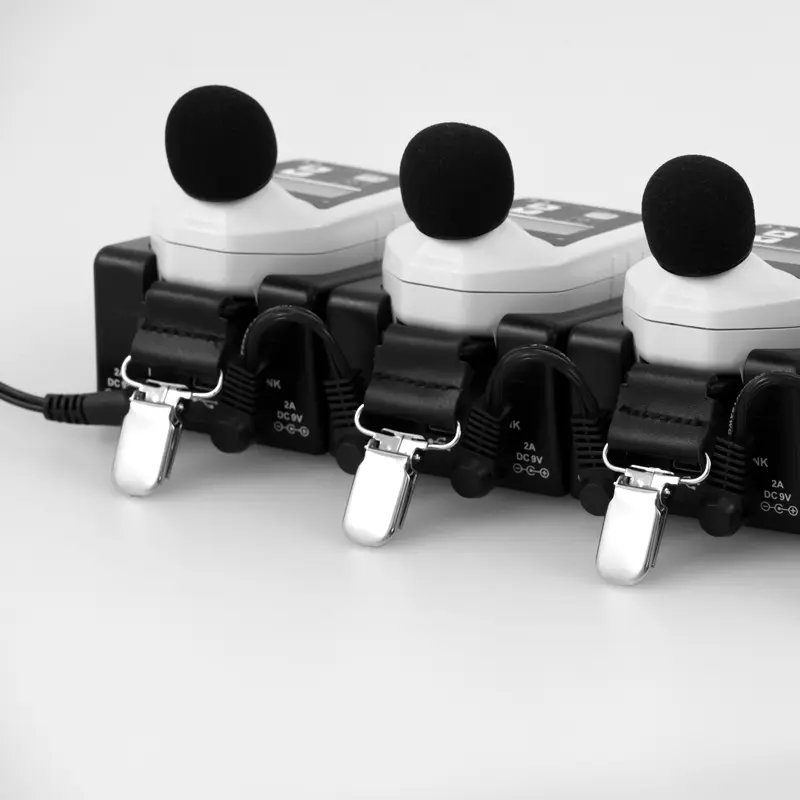

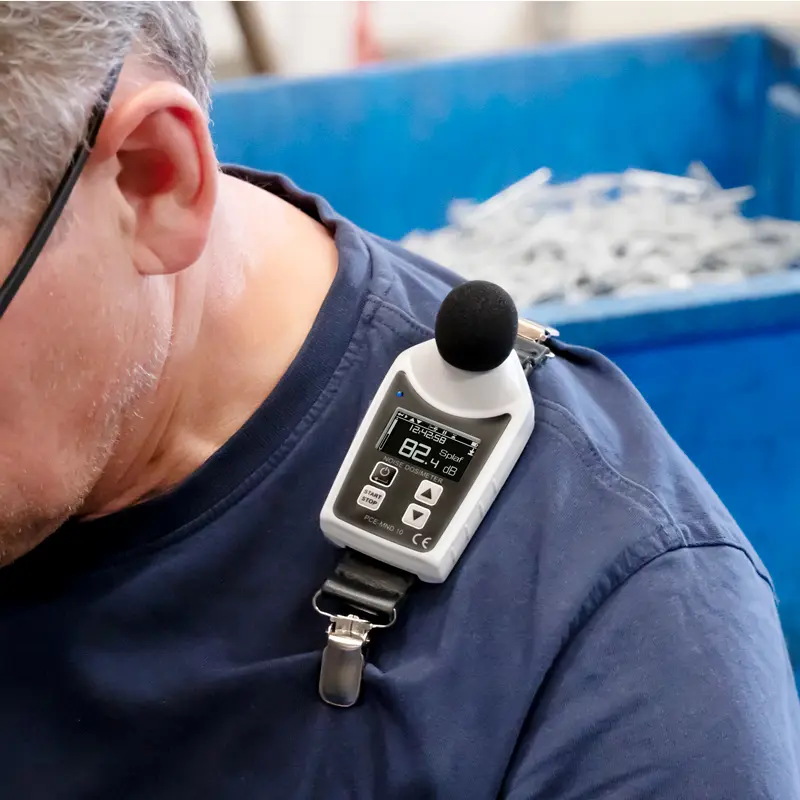

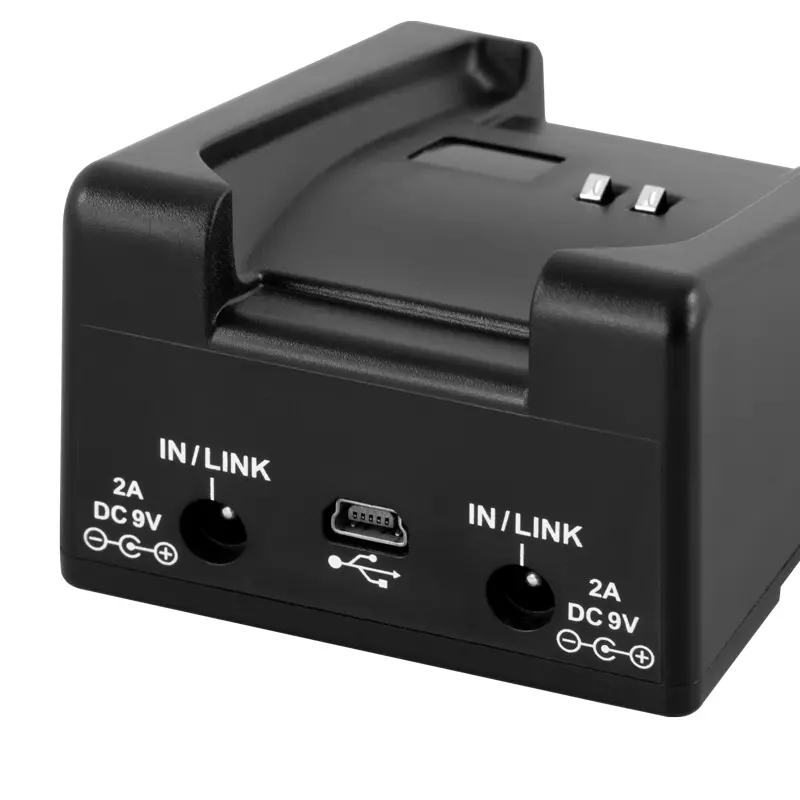

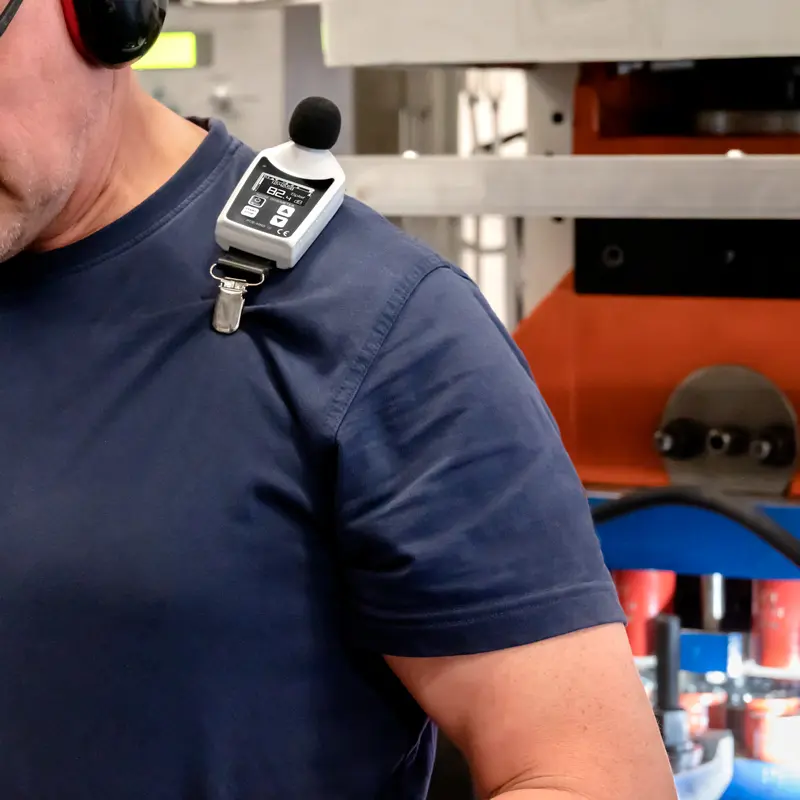

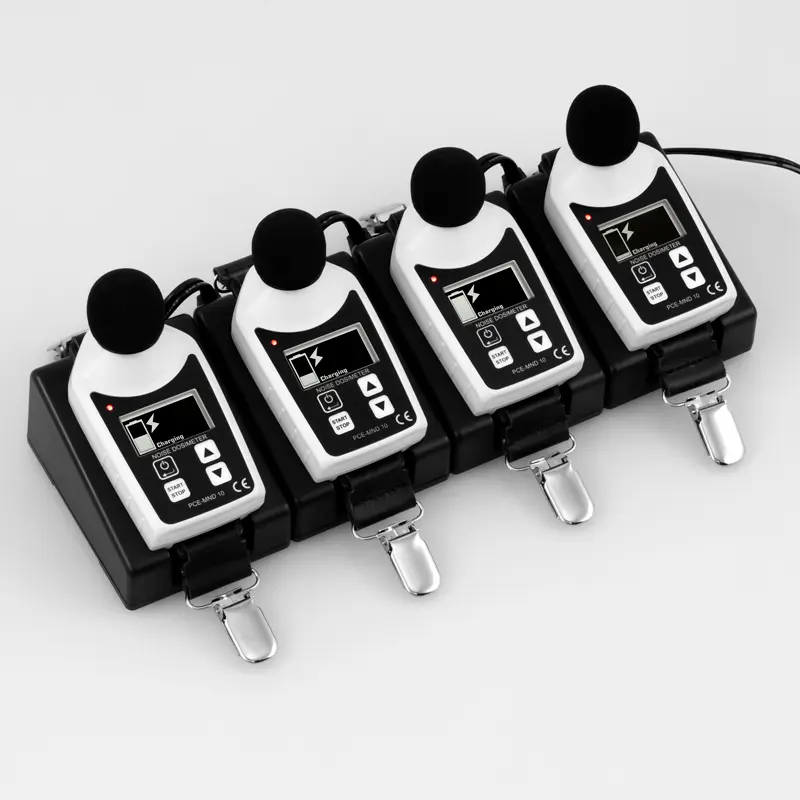

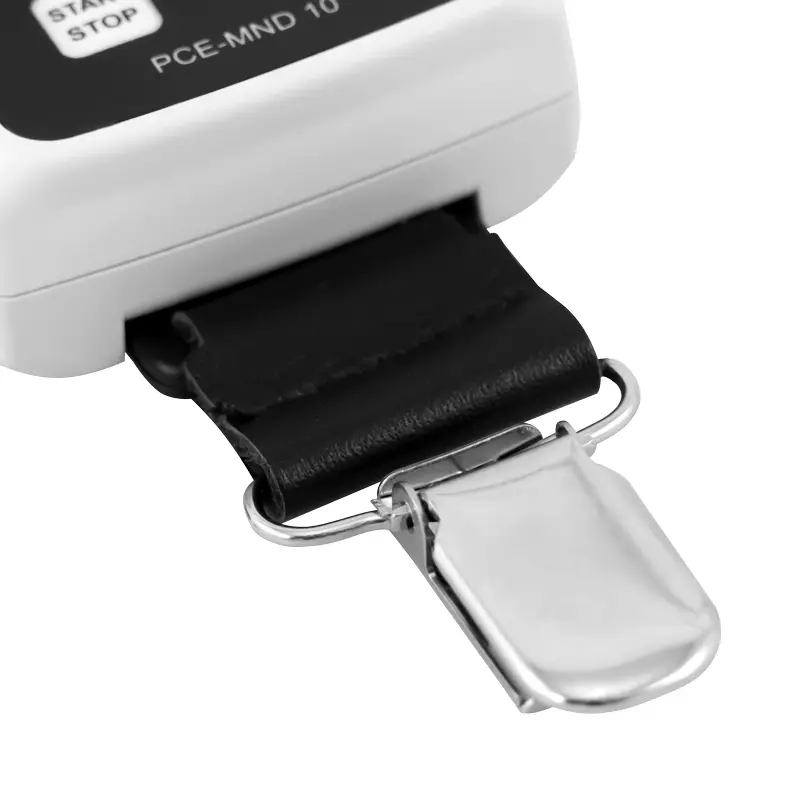

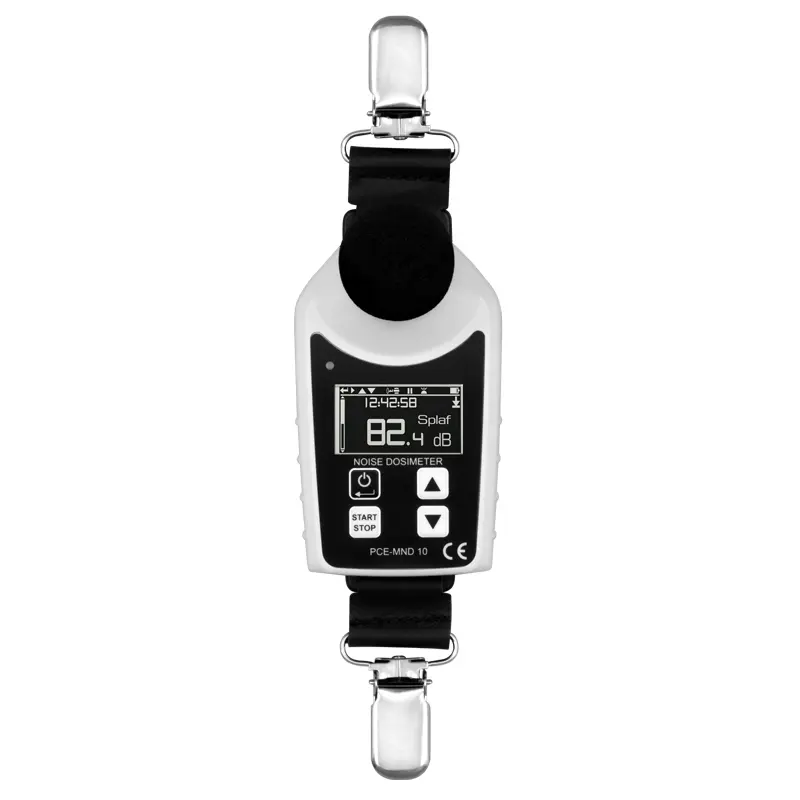

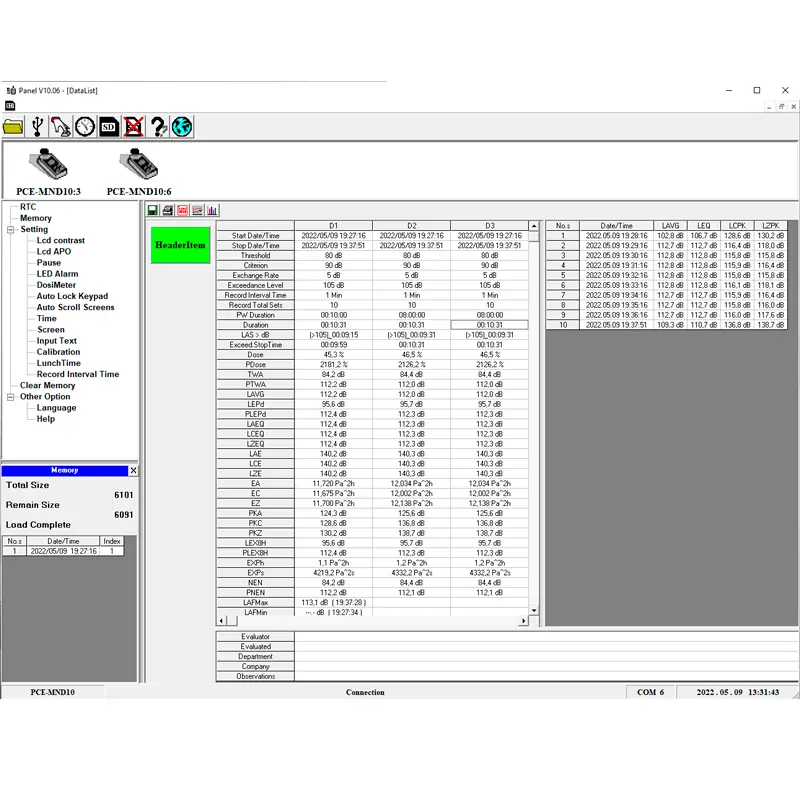

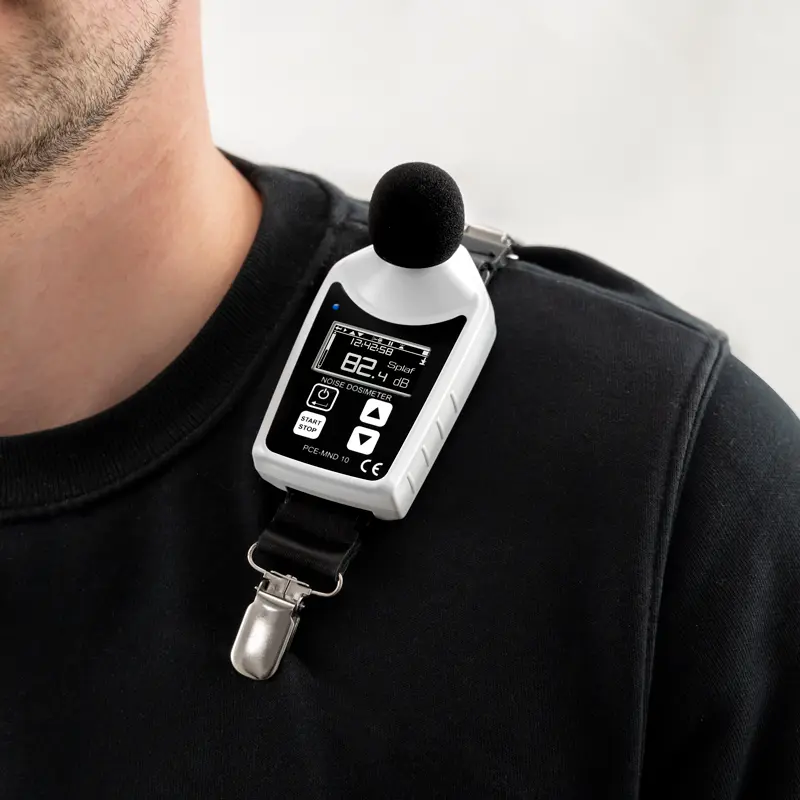

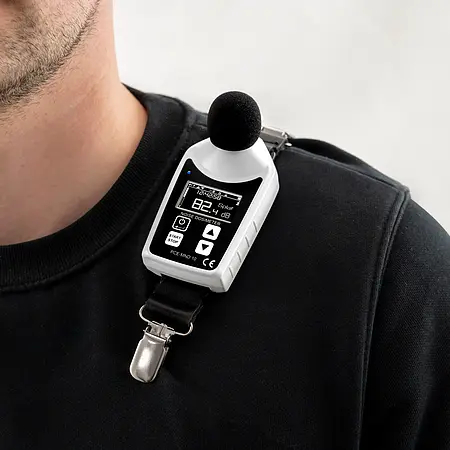

Transfer danych z miernika dawki dźwięku do komputera PC odbywa się bezpośrednio przez stację ładującą. Oprogramowanie do dozymetru dźwiękowego umożliwia odczyt i analizę zarejestrowanych danych pomiarowych. Fragment katalogu kamery termowizyjnej Oto przykład eksportu w formacie PDF. Ponadto wszystkie ustawienia urządzenia do pomiaru dawki dźwięku można wprowadzić za pomocą oprogramowanie. Kolejną szczególną cechą dozymetru dźwięku jest to, że stacje ładowania można ze sobą łączyć. Ma to tę zaletę, że za pomocą jednego zasilacza można ładować kilka mierników poziomu dźwięku. Jeden zasilacz może jednocześnie ładować do czterech mierników dawki dźwięku. justify;">W celu optymalnego podparcia i pozycjonowania dozymetr dźwięku jest przymocowany do odzieży roboczej danego pracownika za pomocą dwóch krokodylek. Odległość między słuchem a miernikiem dawki dźwięku powinna wynosić od 10 do 15 cm.

Poziom dźwięku miernik do pomiaru dawki dźwięku i oceny dźwięku LEQ
W przypadku pomiaru narażenia na hałas za pomocą dozymetru dźwiękowego nie tylko wartość szczytowa poziomu dźwięku jest ważna dla oceny szkodliwego wpływu efekt, ale także czas trwania ekspozycji. Czas trwania i intensywność narażenia na hałas można rejestrować i oceniać jako dawkę hałasu za pomocą odpowiednich urządzeń. Wiele uszkodzeń słuchu wynika z ciągłego narażenia na hałas w pracy, nawet jeśli nie jest on tak postrzegany przez osoby nim dotknięte.

Stowarzyszenie zawodowe ds. drewna i drewna metal wyjaśnia wpływ hałasu w informacji DGUV 209-023 – Hałas w pracy – w następujący sposób:

„Jeżeli hałas trwa zbyt długo, uszkadza ucho. Komórki rzęsate ucha wewnętrznego, które odbierają bodźce akustyczne, są coraz bardziej odchylane od pozycji spoczynkowej i nie prostują się ponownie, jeśli brakuje odpowiednio długiej przerwy od hałasu. Narząd słuchu nie otrzymuje wtedy wystarczającej ilości krwi i dlatego komórki rzęsate obumierają. Przy takim uszkodzeniu aparaty słuchowe mogą poprawić słuch tylko w ograniczonym stopniu."

Ubytek słuchu związany z hałasem jest nadal jedną z najczęściej rozpoznawanych chorób zawodowych. W rezultacie osoby dotknięte chorobą są nie tylko osobiście ograniczone w komunikacji. Fakt, że osoby z uszkodzonym słuchem odbierają bodźce akustyczne tylko w ograniczonym stopniu, zwiększa ryzyko wypadków dla siebie i osób wokół nich. Dlatego każde stowarzyszenie ubezpieczeń od odpowiedzialności pracodawców stara się chronić swoich ubezpieczających przed zagrożeniami związanymi z hałasem w miejscu pracy:

LAeq,t in dB(A)
Ekwiwalentny ciągły poziom dźwięku A jako średni poziom w okresie „t”


LCeq,t  w dB(C)
równoważny ciągły poziom dźwięku ważony C jako średni poziom w okresie „t”

LEX. 8 godz w dB(A)
Dzienny poziom ekspozycji na hałas odpowiada ciągłemu poziomowi hałasu LAeq,8h, ale
można go również obliczyć na podstawie poszczególnych poziomów L Aeq,t i powiązanych czasów ekspozycji

LpCpeak w dB(C)
Szczytowy poziom ciśnienia akustycznego

Przy równoważnych ciągłych poziomach dźwięku LAeq,t i LCeq,t  ; można zdefiniować klasę hałasu dla sprzętu ochrony słuchu.

Wartości LEQ lub Leq można wykorzystać do porównania wpływu narażenia na hałas w czasie przy różnych poziomach i różnych czasach narażenia. Litera „L” w oznaczeniu jest typowym skrótem poziomu dźwięku, a wraz z „EQ” lub „eq” oznacza równoważny energetycznie ciągły poziom dźwięku.

Aby określić wartości LEQ, stosowane są dozymetry dźwięku, które mogą rejestrować poszczególne poziomy dźwięku przez dłuższe okresy czasu w wybranym interwale. Do zarejestrowania krótkich pików wymagany jest odstęp 125 milisekund lub 8 Hz. Pomiar w ciągu jednej godziny daje 28 800 pojedynczych wartości. Te indywidualne wartości należy zestawić zgodnie z określonymi zasadami obliczeń dla wartości LAeq,1h.

Niektóre dozymetry dźwięku mogą przeprowadzić to obliczenie LEQ w samym urządzeniu i pokazać wynik na wyświetlaczu. W przypadku innych mierników dawki dźwięku dostępne jest oprogramowanie komputerowe, które oblicza wartość LEQ na podstawie przesłanych danych pomiarowych. Dodatkowe informacje ułatwiające ocenę wartości szczytowych hałasu można często uzyskać za pomocą rozszerzonych opcji wyświetlania graficznego takiego oprogramowania.

Obliczenie wartości LEQ lub Leq jest używany do oceny efektów wykorzystywanych przez ciągły hałas. Poniżej wartości szczytowych powodujących uszkodzenie słuchu przyjmuje się, że średnia energia hałasu o różnym natężeniu ma taki sam skutek jak stały hałas o jednakowej energii i czasie trwania. Zakłada się również, że ciągły poziom dźwięku przez określony czas można przyrównać do ciągłego poziomu dźwięku o 3 dB wyższego i stosowanego przez połowę czasu.

Dla wszystkich Pracownicy narażeni na hałas są zobowiązani przez odpowiedni związek branżowy do przestrzegania wartości granicznych dawki akustycznej w miejscu pracy. Aby uniknąć uszkodzenia słuchu, nie należy przekraczać następujących wartości:

85 dB(A) w ciągu 8 godzin, co odpowiada
88 dB(A) w ciągu 4 godzin,
91 dB(A) w ciągu 2 godzin,
94 dB(A) w ciągu 1 godziny,
97 dB(A) przez 30 minut i
100 dB(A) przez 15 minut.

Im wyższy poziom hałasu , tym mniej, tj. czas, przez jaki można być narażonym na ten hałas bez uszkodzenia słuchu. Jeżeli wyznaczone wartości są zbyt wysokie, dawkę dźwięku należy zmniejszyć do wartości dopuszczalnych. W tym celu należy najpierw wdrożyć wszelkie rozsądne środki organizacyjne i techniczne, a następnie zapewnić pracownikom środki ochrony słuchu.

Najważniejsze cechy

- Ważenie częstotliwości A, C i Z
- Żywotność baterii >15 godzin
- Oprogramowanie do ustawiania parametrów
- Zakres pomiarowy 70 ... 140 dB
- IEC 61252:2002, ANSI S1.25-1991
- opcjonalnie z certyfikatem kalibracji ISO

Specyfikacja

n n n n n n n n n

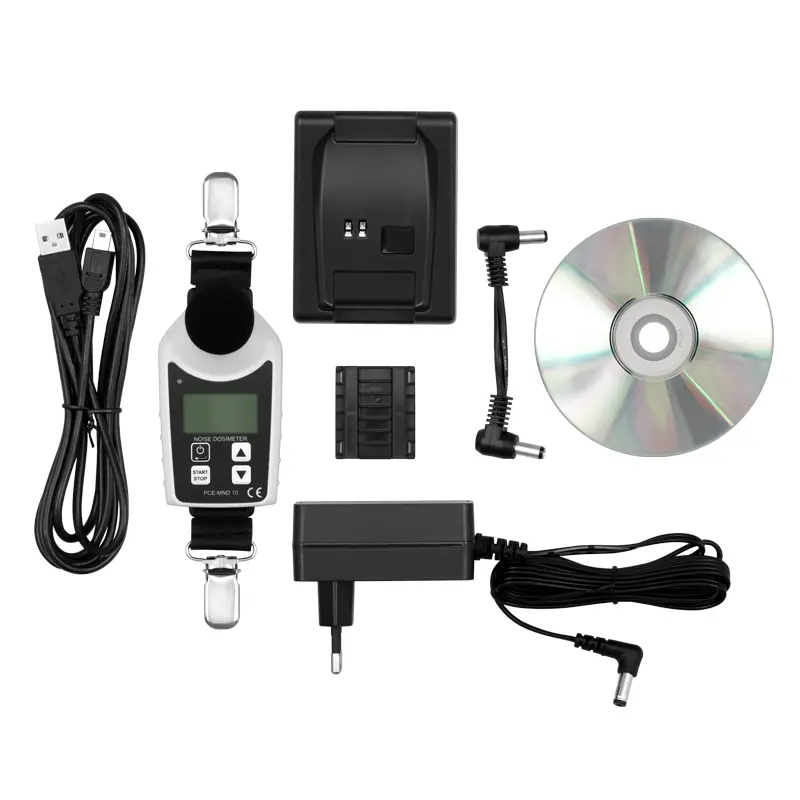

Zakres dostawy

1 x dozymetr dźwięku / miernik dawki dźwięku PCE-MND 10
1 x kabel USB
1 x stacja ładująca z zasilaczem
1 x zasilacz mostek
1 x mostek montażowy
1 x płyta CD z oprogramowaniem

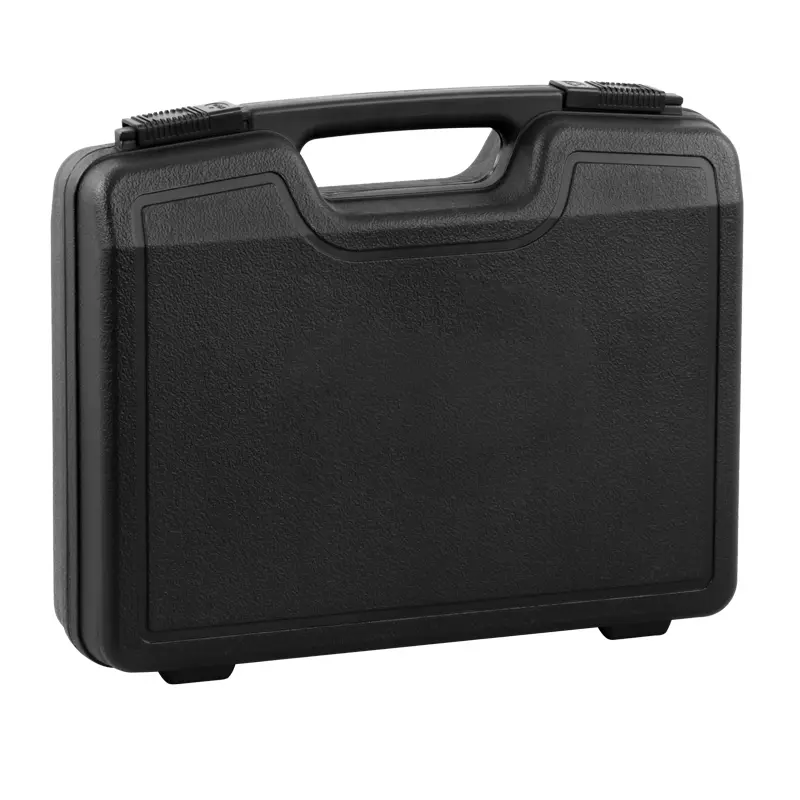

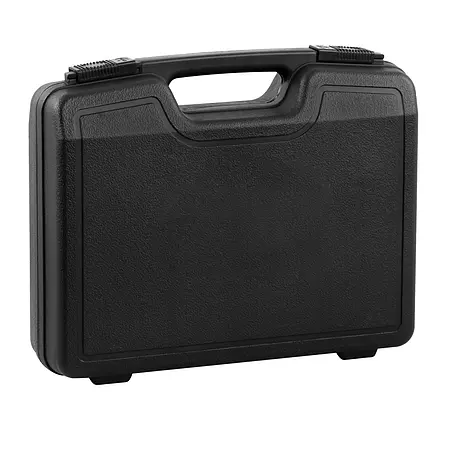

1 x walizka transportowa
1 x instrukcja obsługi

Dokumenty / Pliki


Zakres pomiarowy 70 … 140 dB (A, C)
90 … 140 dB (Z)
Zakres pomiarowy (wartość szczytowa) 103 … 143 dB PEAK
Rozdzielczość 0,1 dB
Dokładność Klasa 2
Zakres częstotliwości 31,5 Hz … 8 kHz
Wagi częstotliwościA, C i Z
Ocena czasu szybki, wolny, pulsacyjny
Regulowany e Wzrost poziomu 3, 4, 5, 6 dB
Zakres regulacji progu 70 … 90 dB
Rozdzielczość próg 1 dB
Zakres ustawienia poziomu kryterium 70 … 90 dB
Rozdzielczość poziomu kryterium 1 dB
Wyświetl, jeśli warunki otoczenia są zbyt głośne       >115 dB
Pamięć 30 pomiarów o łącznej wartości
   6101 punktów pomiarowych
Timer 16 timerów do automatycznego
  rejestracji danych i 99 timery
Czas nagrzewania 10 sekund po włączeniu zasilania

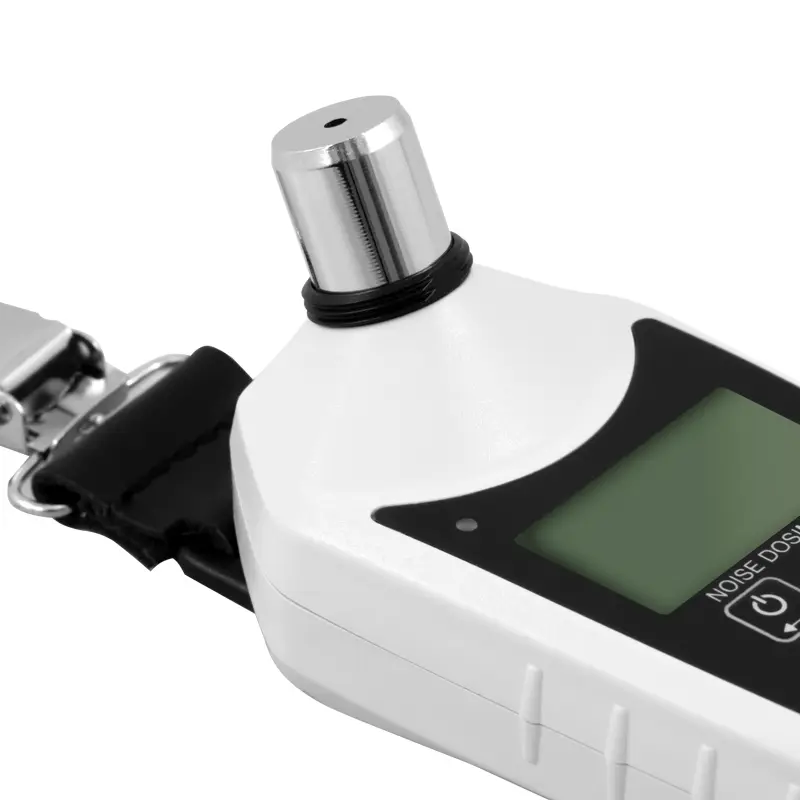

Mikrofon 1/2-calowy kondensator elektretowy
Wyświetlacz Wyświetlacz LCD 128 x 64 piksele
Do zastosowań standardowych IEC 61252:2002, ANSI S1.25-1991
Liczba wirtualnych dozymetrów 3

Standardy dozymetrów OSHA-80, OSHA-90, MSHA-80, MSHA-90, DOD,
  ACGIH, ISO-85, ISO-90, NR-15, NHO-01
  Do 9 osób
  Standardy są przechowywane

Pomiar parametry dla wszystkich DOSE (dawka), PDOSE (Pdos), TWA (Twa),
wirtualny dozymetr PTWA (PTwa), LAVG (Lavg), LEPd (Lepd),
  PLEPd (PLepd), czas przekroczenia
  (Las&g t;105 lub Las >115), LEQ
 (Laeq, Lceq, Lzeq), SEL (LaE, LCE lub LZE),
  SEpa2h (Ea, Ec, Ez), PEAK (Pka, Pkc lub Pkz),
  LEX8H (Lex8h), PLEX8H (PLex8h),
  EXPHrs (Exph), EXPsec (Exps), NEN

Dodatkowe parametry pomiaru MAX/MIN, L05, L10, L50,
na pierwszym wirtualnym dozymetrze L90 i L95 w odstępie 20 ms
  i różnica 0,1 dB,
  LAEQ05, LAEQ10, LAEQ50, LAEQ90,
  LAEQ95 w odstępie 1 s
  i różnica 0,1 dB

Interfejs Interfejs USB na stacji ładującej
Zasilacz (bateria) 3,7 V, 470 mAh , bateria litowo-polimerowa
Zasilacz (zasilacz) Pierwotne: 100 ... 240 V AC, 50 ... 60 Hz, 0,7 A
  Drugorzędny: 9VDC, 2A
Czas działania>15 godzin w temperaturze 23°C
Warunki pracy 0 … 50 °C ( 32 … 122 °F), 10 … 95 % r.w. F.,
  bez kondensacji
Warunki przechowywania -10 … +60 °C (14 … 140 ° F) , 10 … 75% r.w. F.,
  bez kondensacji
Wymiary 84 x 49 x 55 mm / 3,3 x 1,9 x 2,2 cala
Waga 77 g
