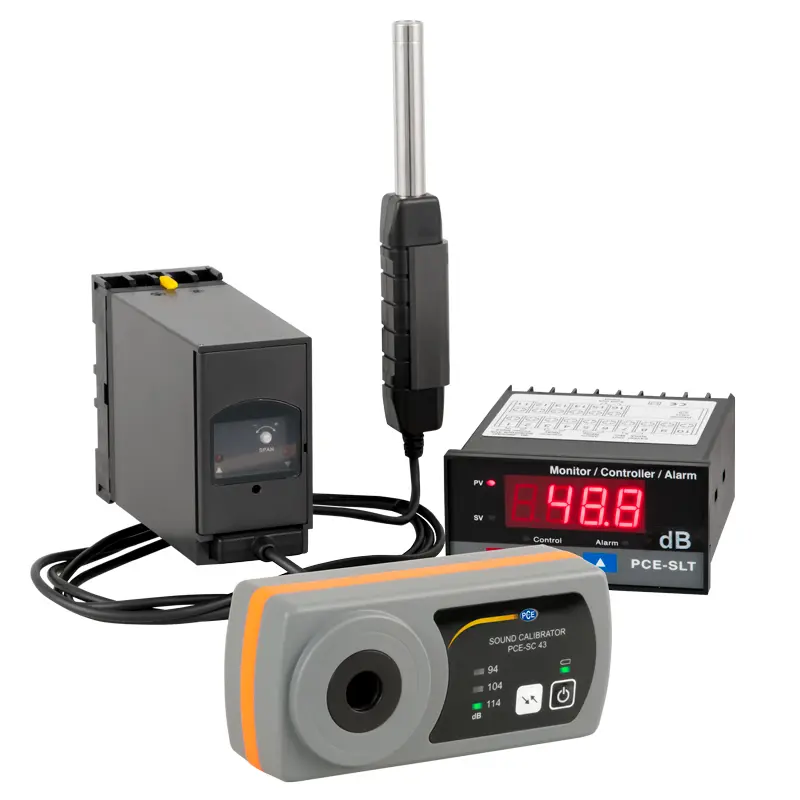

System ostrzegania przed hałasem składa się z mikrofonu pomiarowego z uchwytem i uchwytu ściennego z przewodem o długości 1,5 m, nadajnika hałasu oraz wyświetlacza cyfrowego. Głównym obszarem zastosowania tego systemu ostrzegania przed hałasem jest ciągły pomiar i monitorowanie hałasu w halach fabrycznych, pomieszczeniach produkcyjnych oraz podczas dużych imprez (dyskoteki, festiwale ludowe, tory gokartowe ...). Cyfrowy wyświetlacz ma wyjście przekaźnikowe do sterowania syrenami alarmowymi lub migającymi światłami do ostrzegania optycznego lub akustycznego oraz wyjście sterujące.
| Czujnik dźwięku | |
| Zakres pomiarowy | 30 ... 130 dB w trzech zakresach |
| Rozdzielczość | 0,1 dB |
| Dokładność | ±1,5 dB |
| Ocena | A |
| Zasilanie | przez nadajnik |
| Długość kabla | 1,5 m |
| wspornik ścienny | przykręcany |
| Warunki otoczenia | maks. 85% wilgotności względnej / 0 ... +50 °C |
| Mikrofon | 1/2" Precyzyjny mikrofon elektretowy |
| Norma | IEC 61672 klasa II |
| Nadajnik | |
| obudowa | Tworzywo ABS |
| Zasilanie | 90 … 260 ACV (maks. 1,5 A) |
| Kalibracja | regulowana śrubą dociskową |
| Wyjście | 4 ... 20 mA |
| Stopień ochrony | IP 54 |
| Warunki otoczenia | maks. Wilgotność względna 85% / 0 ... +50 °C |
| Wyświetlacz cyfrowy | Sygnał wejściowy z nadajnika 4 – 20 mA |
| Wyświetlacz | -1999 ... 9999 (1 ... 3 miejsca po przecinku, |
| w zależności od zmierzonej wartości/ do wyboru przez użytkownika) | |
| Dane programowania | są zapisywane w urządzeniu |
| (miejsce dziesiętne, wartość graniczna.. .) | |
| wyjście reguły | 3-kropka (Com, NO, NC) |
| Wyjście alarmowe | Wyjście przekaźnikowe: 5 A / 240 VAC |
| Zasilanie | 90 ... 260 ACV / 50 ... 60 Hz |
| Wymiary/wycięcie panelu | 92 (+0,8) mm x 45 (+0,5) mm |
| wg DIN | |
| waga | ok. 250 g |
| Warunki otoczenia | maks. 85% wilgotności względnej / 0 ... +50 °C |
| Klasa ochrony | IP 65 |

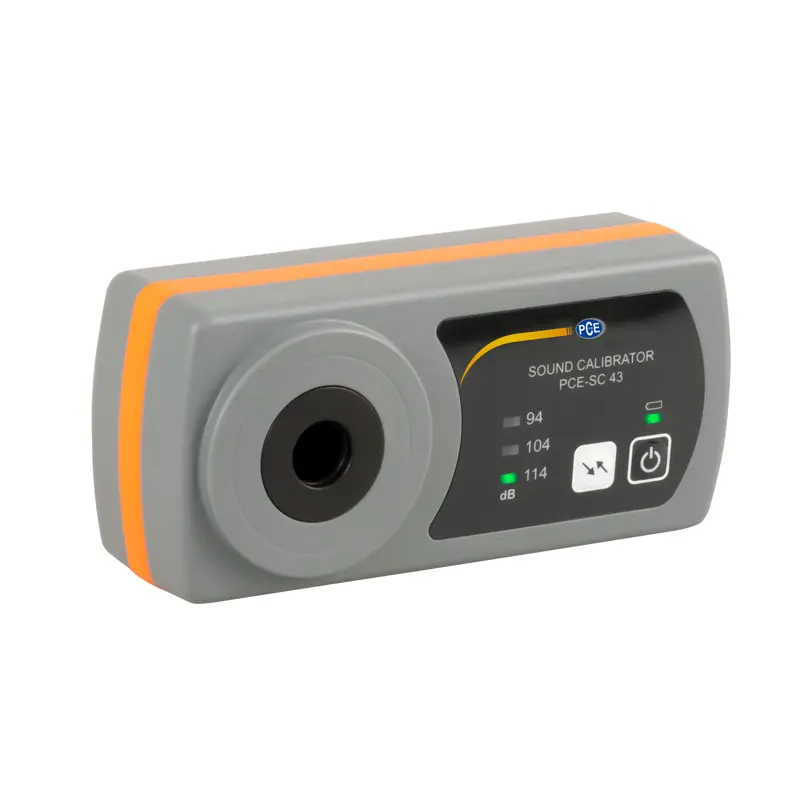

| Kalibrator akustyczny klasy II | PCE-SC 43 |
| Poziom ciśnienia akustycznego | 94dB, 104dB, 114dB |
| Dokładność | ±0,4 dB |
| Klasa | 2 |
| Częstotliwość | 1000 Hz dla A, Ważenie częstotliwości B, C i D |
| Dokładność częstotliwości | ± 1,7 % |
| Czas stabilizacji | 10 sekund |
| Całkowite zniekształcenie harmoniczne | <3 % |
| Środowisko | |
| Wpływ temperatury | < 0,4 dB przy 0 ... 40 °C |
| Wpływ wilgotności | 25 ... 90% r. F. |
| Ciśnienie atmosferyczne | <0,1 dB przy 65 .. 108 kPa |
| Stabilność po <60 sekundach | ±0,15 dB |
| Stabilność po roku | ±0,35 dB |
| (normalne użytkowanie) | |
| Warunki pracy | 0 ... 40 °C, <25 ... 90% r. F., |
| bez kondensacji | |
| Warunki przechowywania | -20 ... 50 °C, <90 %r. F., |
| bez kondensacji | |
| Automatyczne wyłączenie | po 20 minutach |
| Zasilacz | 2 x Bateria 1,5 V AA |
| Czas pracy baterii | ok. 50 godzin |
| Rozmiar mikrofonu | 1/2 cala |
| Wymiary | 60 x 130 x 37,5 mm |
| Waga | 400 g |
