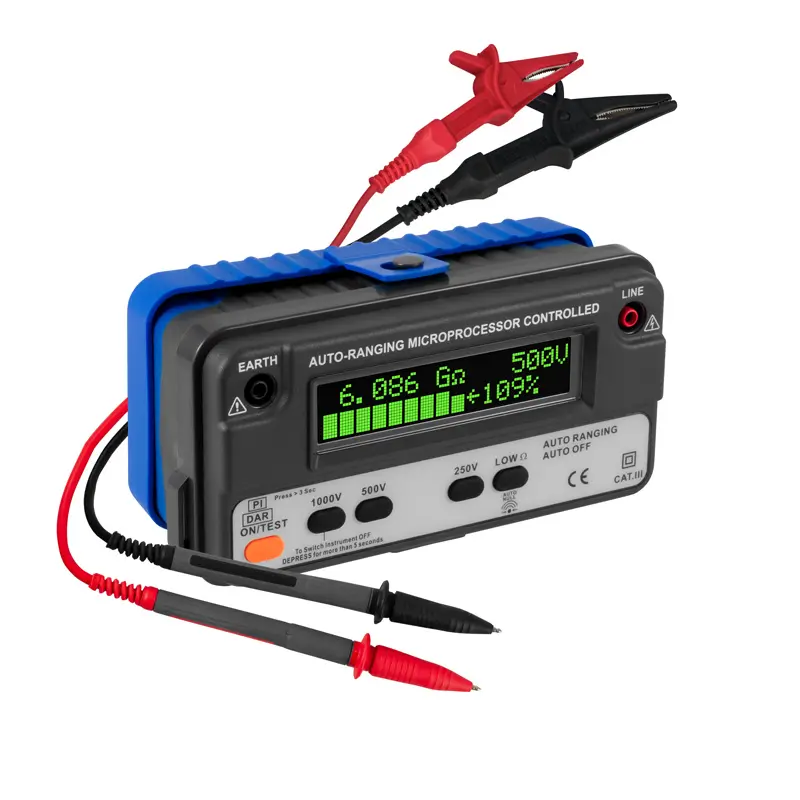

Miernik izolacji PCE -IT 120 rejestruje rezystancję izolacji do maks. 8 GΩ (przy napięciach pomocniczych 250, 500 i 1000 V). Ponadto ten tester izolacji oferuje funkcję pomiaru napięć stałych i przemiennych do maks. 950 VDC i 700 VAC oraz rezystancji do maks. 2 kΩ. Zintegrowany tester ciągłości z sygnałem dźwiękowym. Ponadto tester izolacji może być używany do sprawdzania wskaźnika polaryzacji i stosunku dielektrycznego.

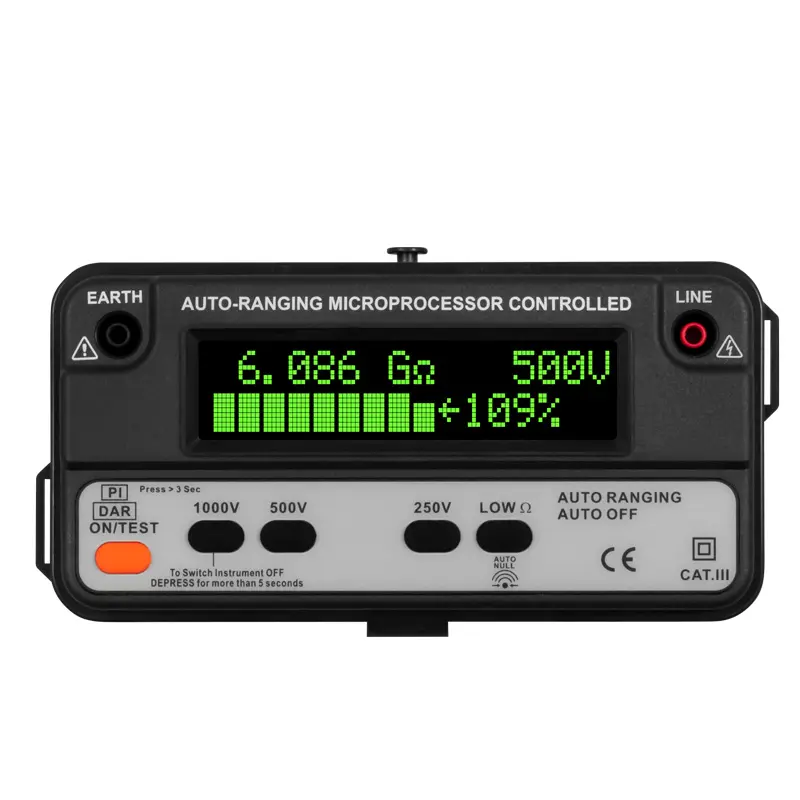

Zmierzone wartości można zapisać na wyświetlaczu OLED testera izolacji za naciśnięciem jednego przycisku. Urządzenie odpowiada DIN 57 411 część 1/VDE 0411 część 1, środki ochronne dla elektronicznych urządzeń pomiarowych (IEC1010-1) i DIN VDE 0413 (tester izolacji). Tester izolacji jest zawsze dostarczany skalibrowany fabrycznie i może być dostarczony z certyfikatem kalibracji ISO (na pierwsze zamówienie lub do ponownej certyfikacji, np. rocznej).
| Zakresy pomiarowe | 2 GΩ / 250 V |
| 4 GΩ / 500 V | |
| 8 GΩ / 1000 V | |
| ACV: 0 … 950 V | |
| DCV: 0 … 700 V | |
| Opór / Ciągłość | 0,01 … 1999 Ω |
| Rozdzielczość | Izolacja: 1/10/100 MΩ |
| ACV: 1 V | |
| DCV : 1 V | |
| Rezystancja / ciągłość | 0,01 / 0,1 / 1 Ω |
| Dokładność | Izolacja: ±3% |
| ACV: ±1,5% | |
| DCV: ±1,5% | |
| Rezystancja / Ciągłość | ±2,0% |
| Napięcie testowe DC | 250 / 500 / 1000 V |
| Prąd zwarciowy | 1,1 mA |
| Wyświetlacz |
2-liniowy wyświetlacz OLED 16x |
| Zasilacz | 8 baterii AA 1,5 V |
| Wymiary | 175 x 85 x 75 mm |
| Waga |
ok. 655 g |
| Warunki otoczenia | 0 ... 40 °C |
| Warunki przechowywania | -10 ... 50 °C |
| Klasa ochrony / standaryzacja | IEC 1010-1, 700 V CAT III |
