Tester izolacji PCE-IT100

Numer zamówienia: PCE-IT100
GTIN (EAN): 4250348706720
1.167,00 zł
1.435,41 zł
Cena netto (nie zawiera kosztów dostawy)
:
4250348706720
PCE-IT100
Czas dostawy: 1-2 dni

Opis

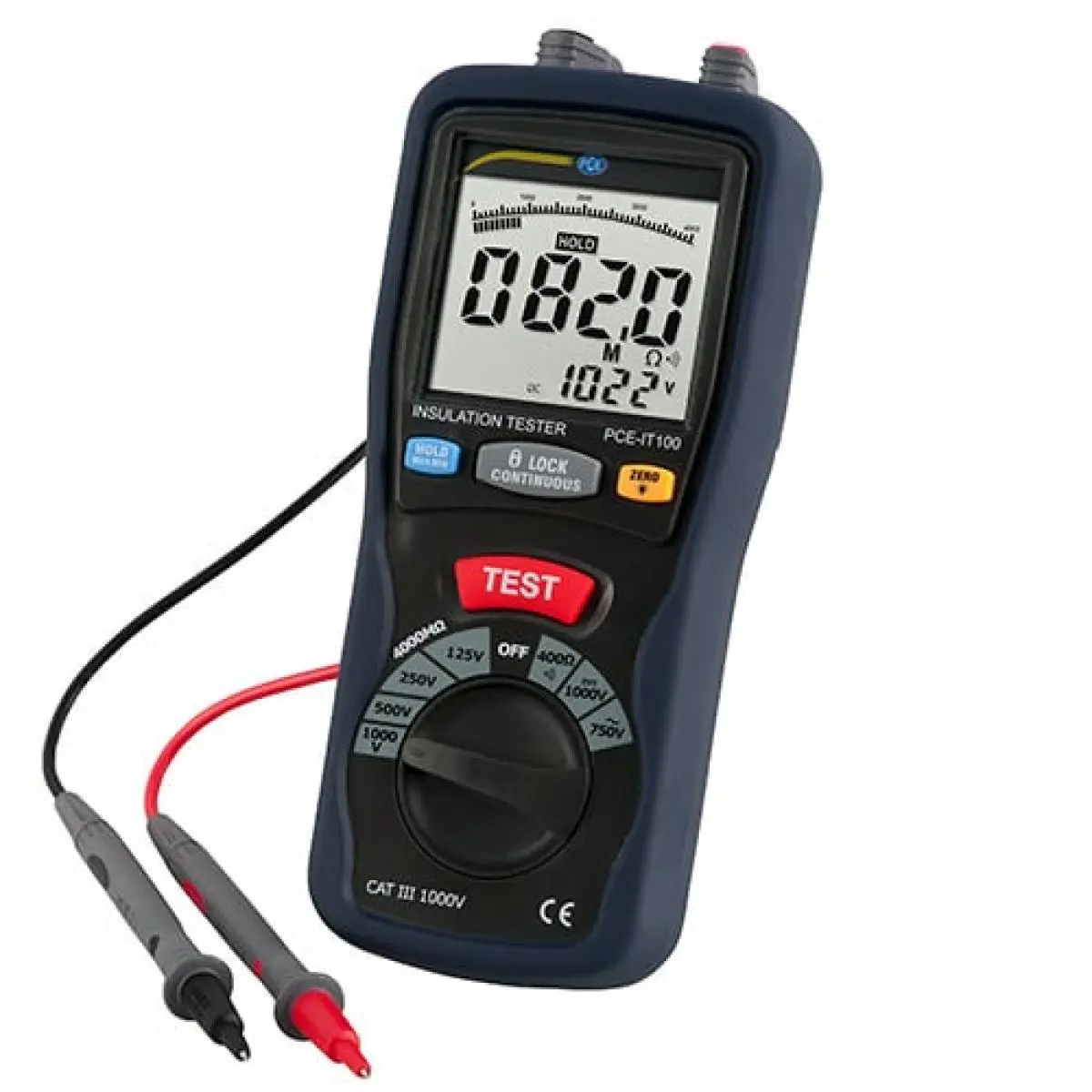

Tester izolacji PCE-IT100
do pomiaru rezystancji izolacji do 4000 MΩ / CAT III 1000 V / łatwa obsługa
Pomiar indywidualny lub ciągły / funkcja wartości maks./min.

Tester izolacji PCE-IT100 wykorzystuje napięcia pomocnicze 125 V, 250 V, 500 V i 1000 V do rejestracji rezystancje izolacji do max .4000MΩ. Ten tester izolacji oferuje również pomiar rezystancji o niskiej impedancji do 400 Ω oraz funkcję pomiaru napięć przemiennych i stałych. Tester ciągłości z sygnałem dźwiękowym jest również częścią wyposażenia testera izolacji. Oprócz funkcji zatrzymania danych do zapisywania aktualnej wartości pomiarowej, tester izolacji może również rejestrować wartości maksymalne i minimalne dla pomiarów napięcia i niskiej impedancji.

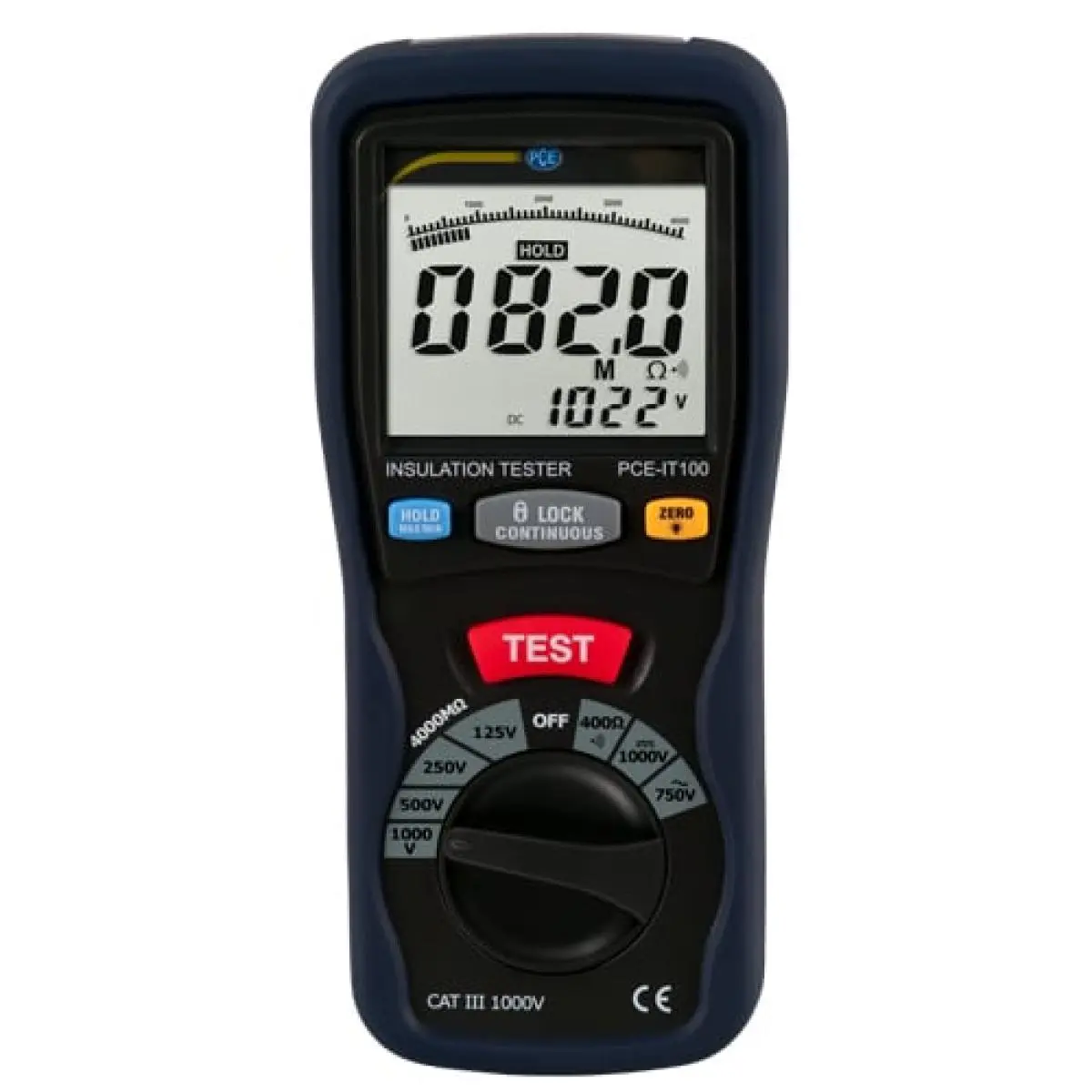

Dzięki dużym cyfrom i podświetleniu wyświetlacz testera izolacji jest czytelny nawet w trudnych warunkach oświetleniowych. Duże przyciski oraz pokrętło do wyboru funkcji pomiarowych pozwalają na łatwą obsługę testera izolacji PCE-IT 100. Zakres dostawy testera izolacji obejmuje komplet przewodów pomiarowych z końcówkami pomiarowymi, przewód pomiarowy z krokodylkiem oraz 6 baterii do obsługi testera izolacji.


Wartości graniczne do obserwowane podczas pomiaru izolacji
- dla nowych instalacji (suche pomieszczenia): 1000 omów x woltów napięcia roboczego
  (np. przy 230 V >230 kOhm)
- dla nowych instalacji (pomieszczenia mokre, na zewnątrz): 500 omów x woltów napięcia roboczego
- urządzenia uziemione: 1000 omów x wolty napięcia roboczego
- urządzenia z izolacją ochronną: 2 MOhm
- elektronarzędzia: 2 MOhm
- niskie napięcie bezpieczne: 250 kOhm
- elektryczne przyrządy pomiarowe: 5 MOhm
- Typowe wartości napięć probierczych to 100 V dla systemów niskonapięciowych
  telekomunikacyjnych, 500 V
  do instalacji budowlanych i urządzeń gospodarstwa domowego, 1000 woltów do silników i
  transformatorów niskiego napięcia

Najważniejsze cechy

- duży zakres pomiarowy
- 4 różne napięcia pomiarowe do 1 kV
- funkcja automatycznego wyłączania
- bezpieczeństwo: EN 61010-1 , CAT III 1000 V

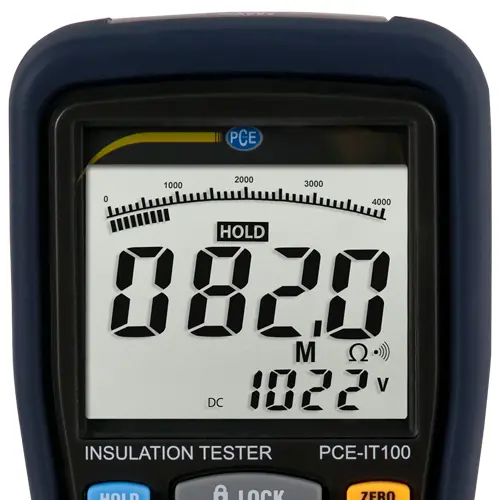

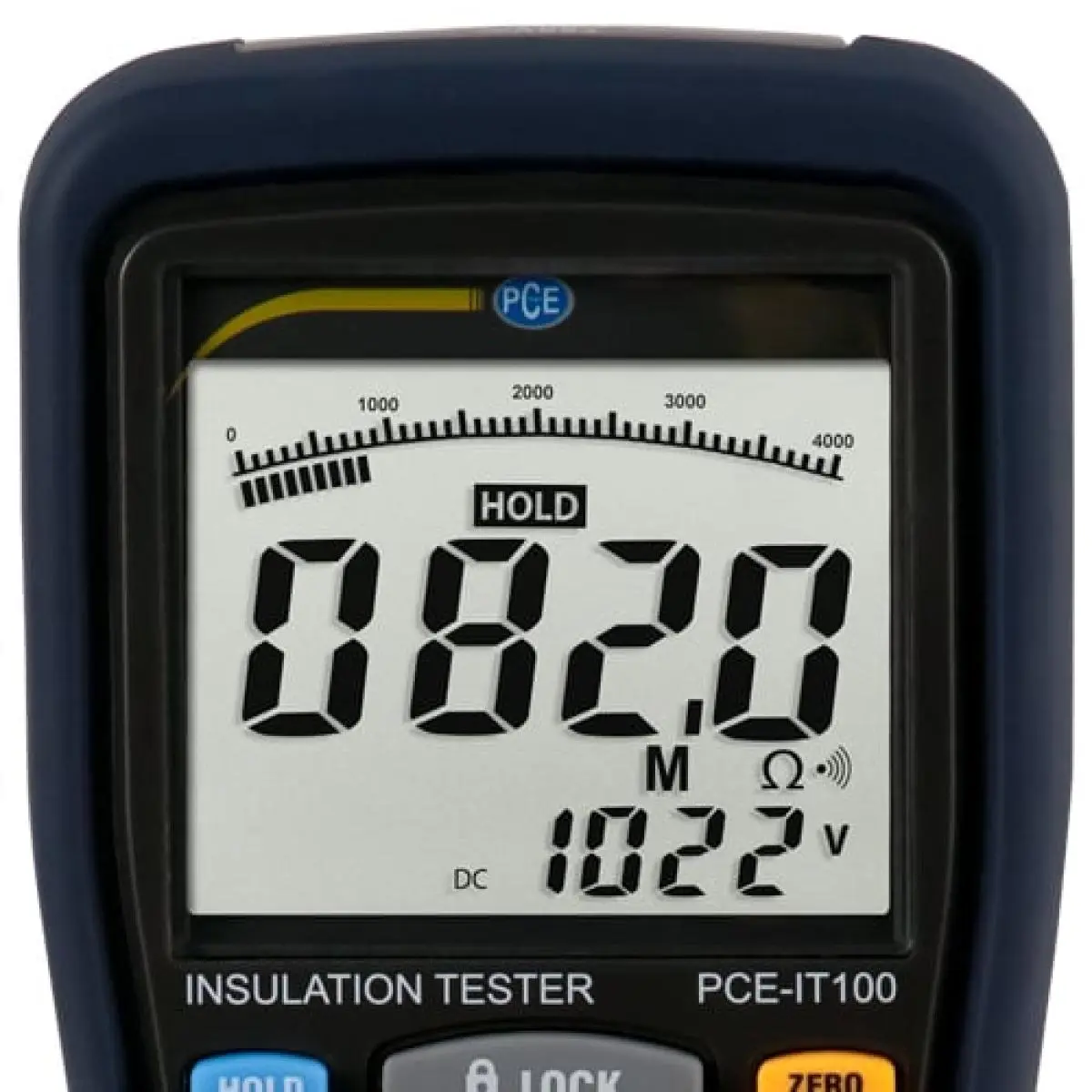

- podwójny wyświetlacz z podświetleniem
- z walizką
- pomiar pojedynczy i ciągły
- opcjonalnie dostępny jest certyfikat kalibracji ISO

Specyfikacja

Zakres pomiarowy
Napięcie AC (40 ... 400 Hz)  750 V
Rozdzielczość 1 V
Dokładność±0,8% ± 3 cyfry

Napięcie prądu stałego 1000 V
Rozdzielczość1 V
Dokładność± 1,2% ±10 cyfr

Rezystancja40 Ω / 400 Ω
Rozdzielczość 0,01 Ω / 0,1 Ω
Dokładność±1,2% ± 3 dgt

Rezystancja izolacji 4 MΩ / 40 MΩ / 400 MΩ / 4000 MΩ
Rozdzielczość 0,001 MΩ / 0,01 MΩ / 0,1 MΩ / 1 MΩ


125 V ±(2 % + 10 cyfr) / ±(2 % + 10 cyfr) /
±(4 % + 5 cyfr) / ±(5 % + 5 cyfr)

250 V ±(2 % + 10 cyfr) / ±(2 % + 10 cyfr) /
±(3 % + 5 cyfr) / ±(4 % + 5 cyfr)

500 V ±(2 % + 10 cyfr) / ±(2 % + 10 cyfr) /
±(4 % + 5 cyfr) / ±(4 % + 5 cyfr)

1000 V ±(3 % + 10 cyfr) / ±(2 % + 10 cyfr) /
±(2 % + 5 cyfr) / ±(4 % + 5 cyfr)

Test ciągłości Sygnał dźwiękowy: ≤ 35 Ω, prąd testowy ≤ 200 mA
Zasilanie urządzenia 6 baterii AA 1,5 V
Warunki otoczenia 0 ... 40 °C / <; 80 % RH (praca)
-10 ... 60 °C / < 70% RH (łożysko)
Wymiary 200 mm x 92 mm x 50 mm
Waga 700 g (z baterią)
Normy IEC10101, CAT III 1000 V

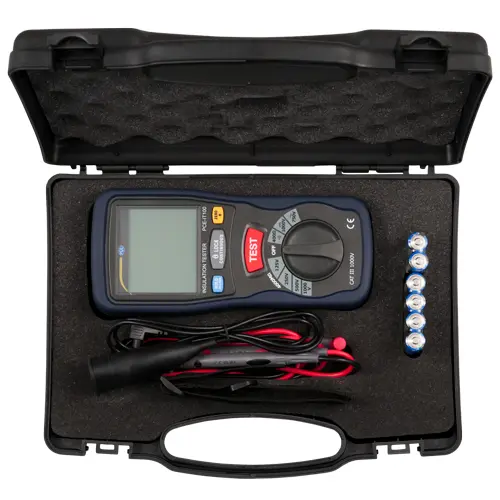

Zakres dostawy

1 x tester izolacji PCE-IT100

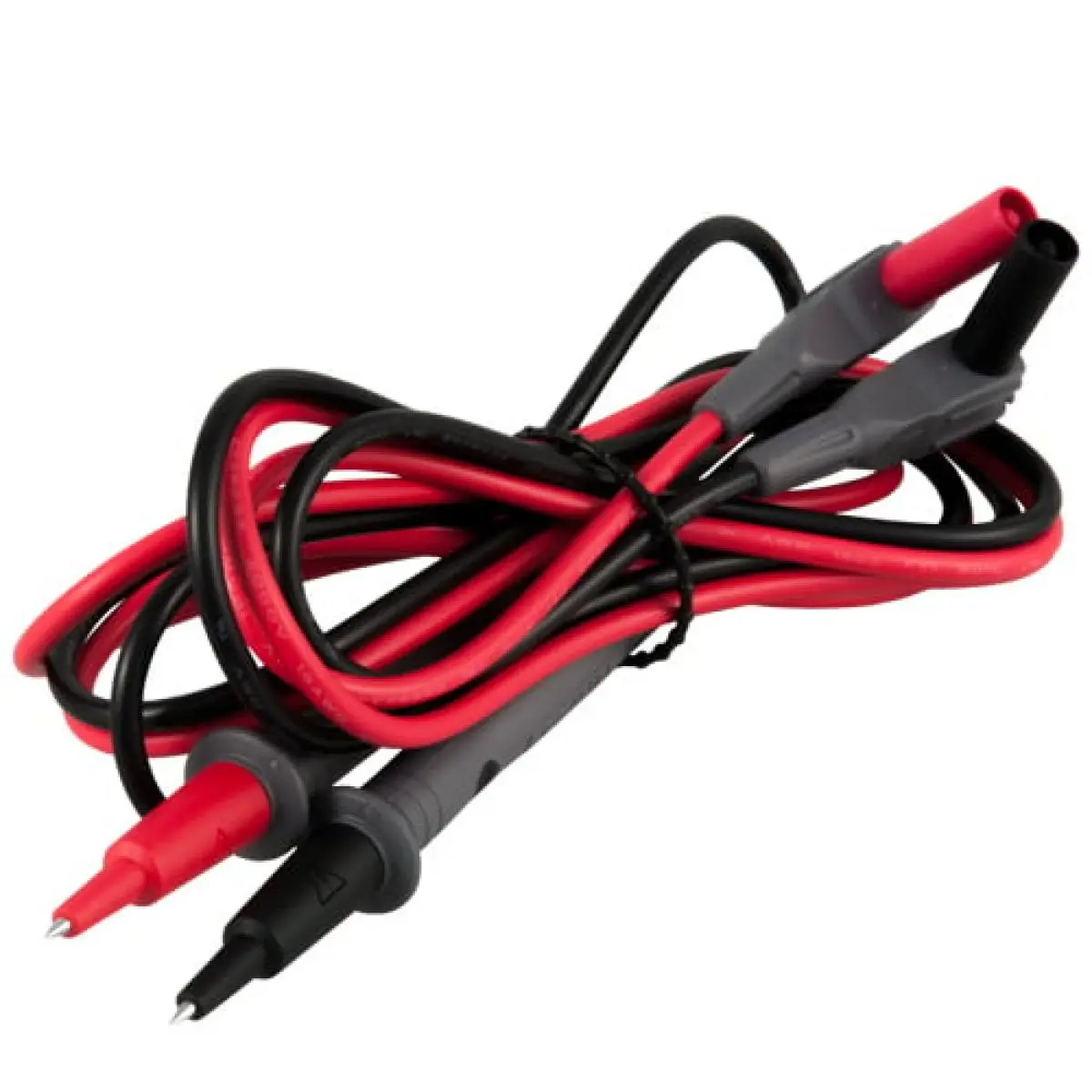

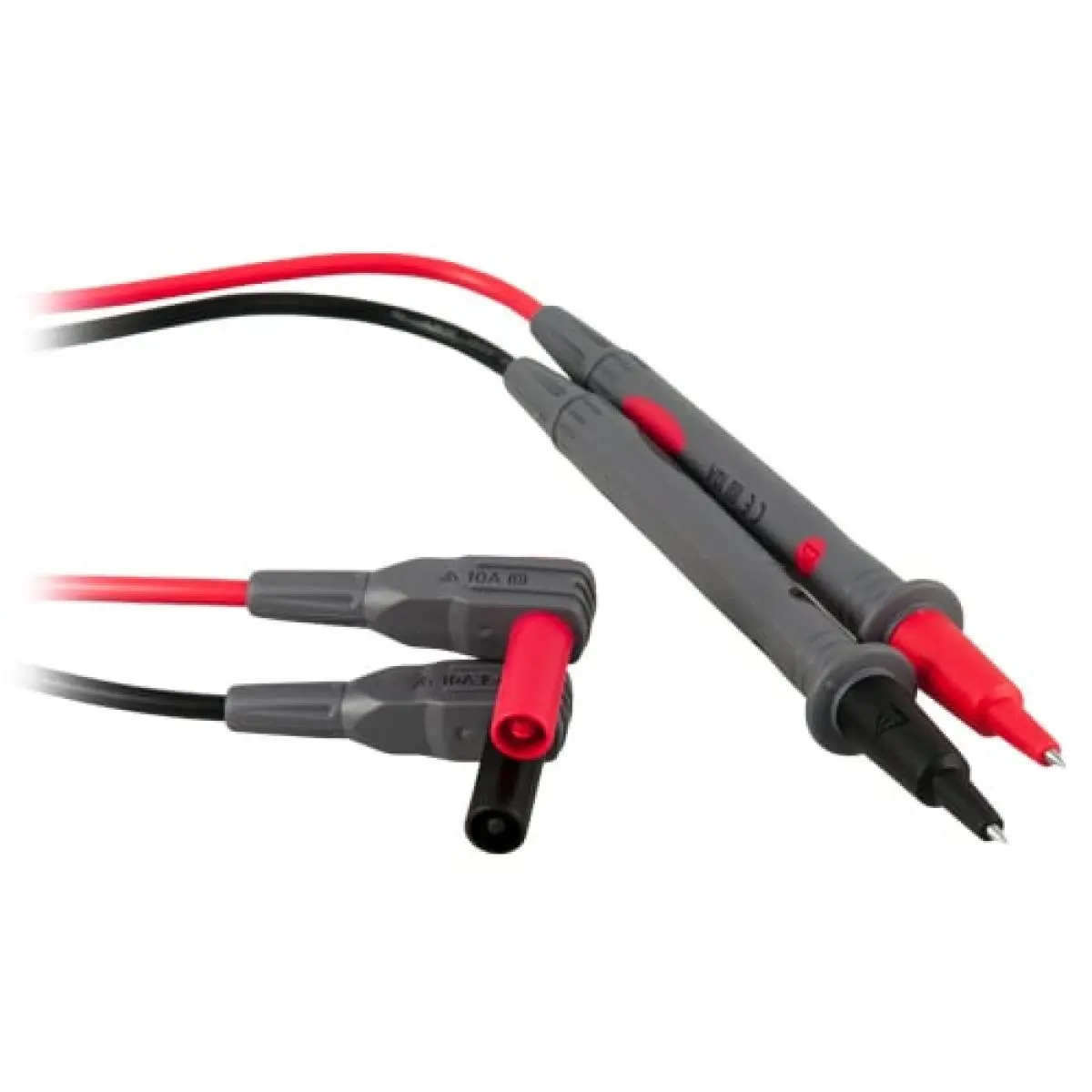

1 x zestaw przewodów pomiarowych

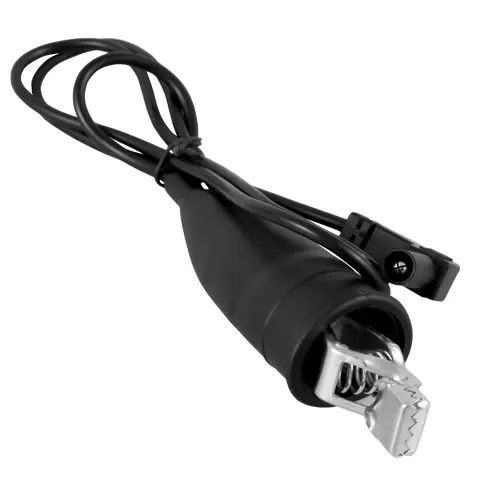

1 x krokodylek na przewodzie 1 m
6 x 1,5 V Bateria AA
1 x pasek do noszenia
1 x instrukcja obsługi
1 x futerał
