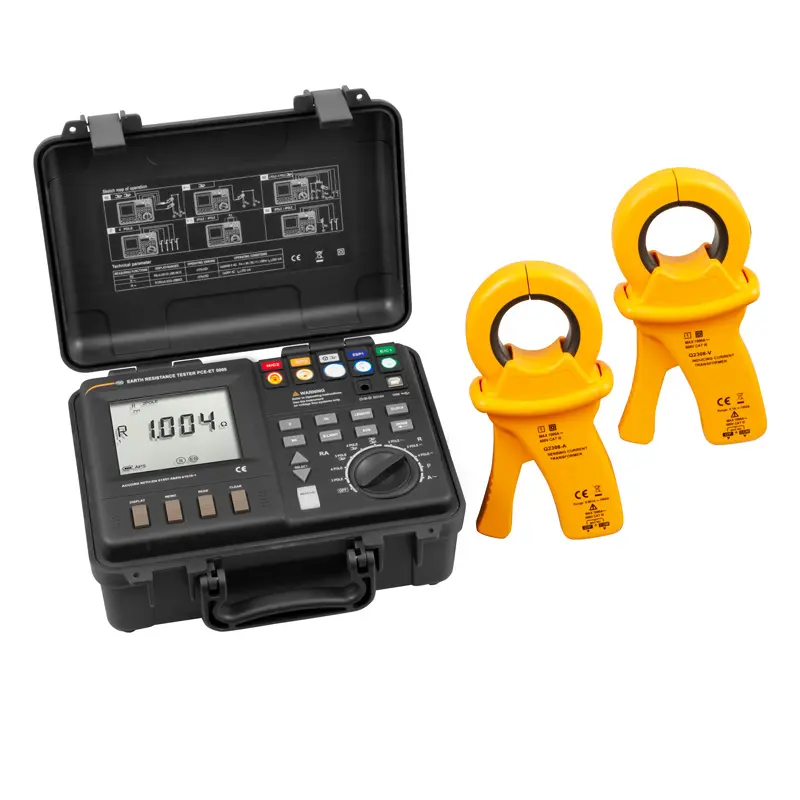

Tester uziemienia PCE-ET 5000

Numer zamówienia: PCE-ET 5000
GTIN (EAN): 4250348719126
12.182,00 zł
14.983,86 zł
Cena netto (nie zawiera kosztów dostawy)
:
4250348719126
PCE-ET 5000
Czas dostawy: 1-2 dni
Tischgerät

Opis

Miernik uziemienia z pamięcią / do użytku mobilnego możliwy dzięki pomiarowi baterii / rezystancji / Test przewodu ochronnego / pomoc wizualna / test piorunochronu / podświetlenie
Test napięć, częstotliwości i prądów zakłócających

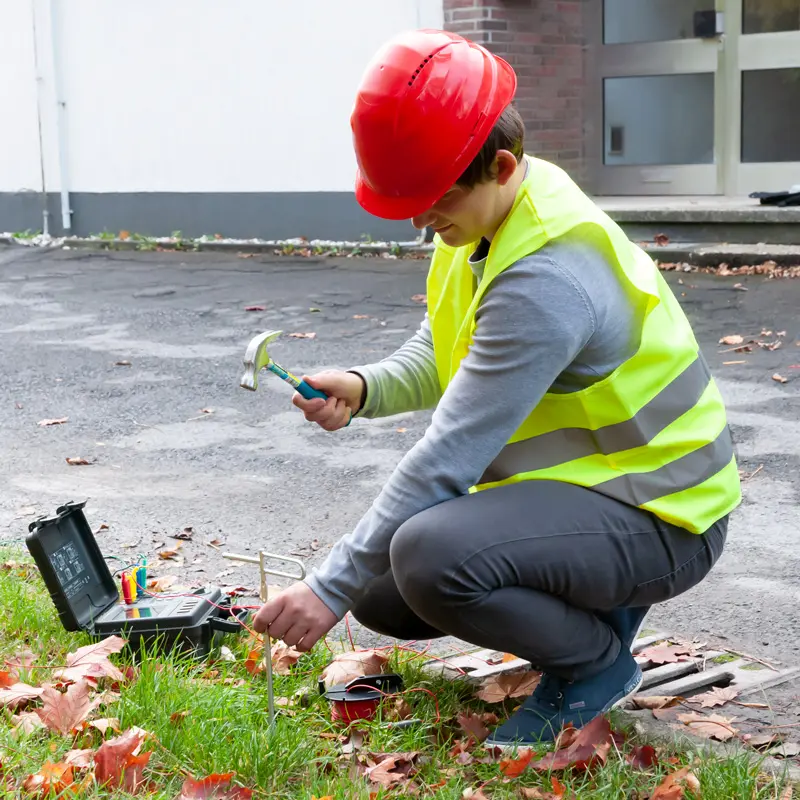

Tester uziemienia to wszechstronne urządzenie do pomiaru rezystancji. Za pomocą tego testera uziemienia można przeprowadzić wiele różnych pomiarów rezystancji. Za pomocą testera uziemienia można przeprowadzić normalny pomiar rezystancji w aplikacjach 2- lub 4-biegunowych. Testerem uziemienia można również określić rezystancję uziemienia. Do testera uziemienia dołączone są odpowiednie szpilki do pomiaru rezystancji uziemienia. Te kolce uziemiające można łatwo podłączyć do miernika uziemienia za pomocą dostarczonego oddzielnego 20-metrowego kabla.

Inną ważną funkcją pomiarową jest np. pomiar rezystancji piorunochronu. Pomiar ten jest używany na przykład do sprawdzania piorunochronów w szkołach lub budynkach uniwersyteckich i ma elementarne znaczenie przy ustalaniu możliwego uderzenia pioruna w ziemię. Ten tester uziemienia może być używany do określenia, czy piorunochron jest prawidłowo podłączony do ziemi i czy ma odpowiednią wartość rezystancji, aby wyładowanie atmosferyczne wbiło się w ziemię.

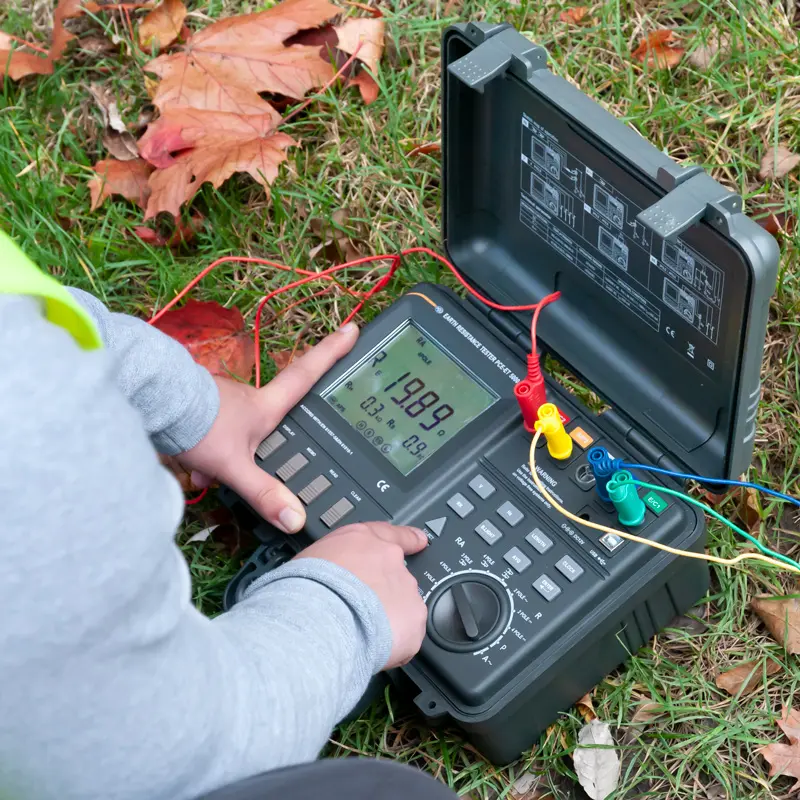

W celu zapewnienia prawidłowego pomiaru miernik uziemienia posiada funkcję rozpoznawania połączenia pomiarowego. Po ustawieniu przez operatora testera na żądaną funkcję pomiarową, zaświecą się zaciski, które mają być użyte. Jeśli operator wybrał nieprawidłowe połączenie, tester uziemienia sygnalizuje to operatorowi zarówno akustycznie, jak i wizualnie. Jednocześnie pomiar przez tester uziemienia jest odrzucany, dopóki układ pomiarowy nie zostanie prawidłowo podłączony. To znacznie ogranicza błędne pomiary dokonywane przez inteligentny tester uziemienia. Miernik uziemienia posiada również pamięć. Po pomiarze dane pomiarowe można przesłać z testera uziemienia do komputera i ocenić.

Najważniejsze cechy

- mobilne zastosowanie dzięki akumulatorowi i akumulatorom
- pamięć danych do późniejszej analizy na komputerze

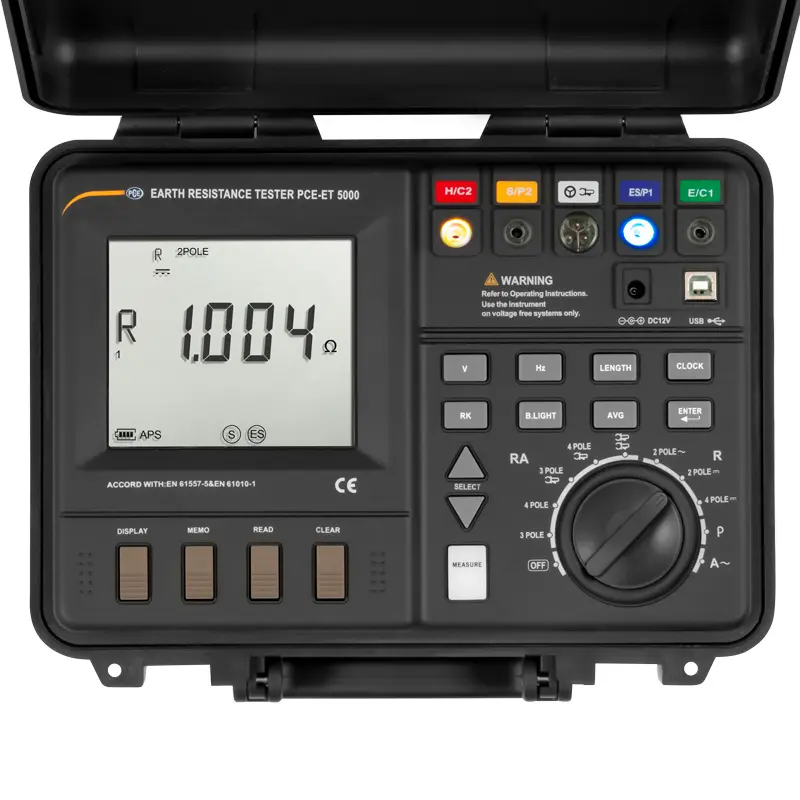

- wizualna pomoc w połączeniu dla łatwej obsługi
- alarm w przypadku nieprawidłowego podłączenia linii pomiarowej
- bezpośredni i pośredni pomiar rezystancji
- prądy zakłócające, napięcia zakłócające, częstotliwości zakłócające

Specyfikacja

3-biegunowy rezystor uziemiający
Napięcie testowe 20, 48 V AC
Częstotliwość testowa 94 Hz, 105 Hz, 111 Hz, 128 Hz, AFC
Prąd zwarciowy 250 mA
Czas testu 26 sekund
Rezystancja sondy Rs <100 kΩ
Rezystancja uziemienia pomocniczego Rh <100 kΩ
Rozdzielczość0,001 Ω
Zakres pomiarowy Re 0,02 Ω ... 300 kΩ
Dokładność
±(5 % + 10 cyfr)
VAT <24V
Prz. 16 ... 400 Hz

Precyzja mierzona jest w zakresie 0 ... 28 ° C, < Gwarantowana wilgotność względna 80% (bez kondensacji).
Czas odpowiedzi <15 sekund (Czas potrzebny do osiągnięcia określonej dokładności po uruchomieniu pomiaru przy wyłączonej funkcji uśredniania.)

4-biegunowy rezystor uziemiający
Napięcie testowe 20, 48 V AC
Częstotliwość testowa
 94 Hz, 105 Hz, 111 Hz, 128 Hz, AFC
Prąd zwarciowy 250 mA
Czas testu 30 sekund
Rezystancja sondy Rs <100 kΩ
Rezystancja uziemienia pomocniczego Rh <100 kΩ
Rozdzielczość 0,001 Ω
Zakres pomiarowy Re 0,02 Ω ... 300 kΩ
Dokładność ±(5 % + 10 cyfr)
VAT<24 V
przód 16 ... 400 Hz

Dokładność jest mierzona w środowisku o temperaturze 0 ... 28 °C, < Gwarantowana wilgotność względna 80% (bez kondensacji).
Czas odpowiedzi <25 sekund (Czas potrzebny do osiągnięcia określonej dokładności po rozpoczęciu pomiaru przy wyłączonej funkcji uśredniania.)

3-biegunowa rezystancja uziemienia z cęgami prądowymi
Napięcie testowe 20, 48 VAC
Test Częstotliwość94 Hz, 105 Hz, 111 Hz, 128 Hz, AFC
Prąd zwarcia 250 mA
Czas testu 26 sekund
Rezystancja sondy Rs
 <100 kΩ
Rezystancja uziemienia pomocniczego Rh <100 kΩ
Rozdzielczość 0,001 Ω
Zakres pomiarowy Re 0,02 Ω ... 20 kΩ
Dokładność ±(5 % + 10 cyfr)
VAT <24 V
pierwszy 16 ... 400 Hz

Dokładność jest mierzona w środowisku 0 ... 28 °C, < 80% RH (bez kondensacji) gwarantowane.
Czas odpowiedzi <25 sekund (Czas potrzebny do osiągnięcia określonej dokładności po uruchomieniu pomiaru przy wyłączonej funkcji uśredniania.)
Jeśli prąd przy cęgach prądowych jest zbyt niski, pomiar można przerwać.

4-stykowy rezystor uziemiający z cęgami prądowymi
Napięcie testowe 20, 48 V AC
Częstotliwość testowa 94 Hz, 105 Hz, 111 Hz, 128 Hz, AFC
Prąd zwarciowy 250 mA
Czas testu 26 sekund
Rezystancja sondy Rs <100 kΩ
Rezystancja uziemienia pomocniczego Rh <100 kΩ
Rozdzielczość 0,001 Ω
Zakres pomiarowy Re 0,02 Ω ... 20 kΩ
Dokładność ± ( 5% + 10 cyfr)
Ust <24 V
Pierwszy 16 ... 400 Hz

Dokładność jest mierzona w środowisku o temperaturze 0 ... 28 °C, < 80% RH (bez kondensacji) gwarantowane.
Czas odpowiedzi <25 sekund (Czas potrzebny do osiągnięcia określonej dokładności po uruchomieniu pomiaru przy wyłączonej funkcji uśredniania.)
Jeśli prąd przy cęgach prądowych jest zbyt niski, pomiar można przerwać.

Rezystancja uziemienia tylko z cęgami prądowymi
Napięcie testowe 48 V AC
Częstotliwość testowa 94 Hz, 105 Hz, 111 Hz, 128 Hz, AFC

Prąd zwarciowy

 250 mA
Czas testu 26 sekund
Zakres pomiarowy Re 0,02 Ω ... 150 Ω
Rozdzielczość 0,001Ω
Dokładność ±(5 % + 10 cyfr)
Ust <24 V
Pst 16 ... 400 Hz

Dokładność jest mierzona w środowisku 0 ... 28 °C, < 80% RH (bez kondensacji) gwarantowane.
Czas odpowiedzi <25 sekund (Czas potrzebny do osiągnięcia określonej dokładności po uruchomieniu pomiaru przy wyłączonej funkcji uśredniania.)
Jeśli prąd przy cęgach prądowych jest zbyt niski, pomiar można przerwać.

Rezystancja uziemienia (rezystancja odległościowa)
Napięcie testowe 20, 48 V AC
Częstotliwość testowa 94 Hz, 105 Hz, 111 Hz, 128 Hz, AFC
Prąd zwarciowy 250 mA
Czas testu 26 sekund
Rozdzielczość
 0,001 Ω * m
Zakres pomiarowy Re 0,02 Ω ... 1000 kΩ * m
Dokładność ±(5 % + 10 cyfr)

2-biegunowy pomiar rezystancji (AC)
Napięcie testowe 20 VAC
Częstotliwość testowa 94 Hz, 105 Hz, 111 Hz, 128 Hz, AFC
Prąd zwarciowy 250 mA
Czas testu 26 sekund
Zakres pomiarowy Re 0,02 Ω ... 300 kΩ
Rozdzielczość 0,001Ω
Dokładność ±(5 % + 10 cyfr)
Podatek VAT <24 V
Fst 16 ... 400 Hz

2-biegunowy pomiar rezystancji (DC )
Napięcie testowe 20 V DC
Prąd zwarciowy 250 mA
Czas testu
 26 sekund
Zakres pomiarowy Re 0.02 . .. 3 kΩ
Rozdzielczość 0,001 Ω
Dokładność ±(5 % + 10 cyfr)
Podatek VAT <3 V
Prz. 16 ... 400 Hz

4-biegunowy pomiar rezystancji (DC)
Napięcie testowe 20 V DC
Zwarcie -prąd obwodu 250 mA
Czas testu 26 sekund
Zakres pomiarowy Re 0, 02Ω ... 3kΩ
Rozdzielczość 0,001Ω
Dokładność ±(5 % + 10 cyfr)
VAT <3 V
Fst 16 ... 400 Hz

Kompensacja linii
Napięcie testowe 20, 48 V AC
Częstotliwość testowa 94 Hz, 105 Hz, 111 Hz, 128 Hz, AFC
Prąd zwarciowy 250 mA
Czas testu 26 sekund
Rozdzielczość
 0,001Ω
Zakres pomiarowy Re 0,02 Ω ... 30 Ω
Dokładnie ±(3 % + 10 cyfr)
VAT <24V
Fst 16 ... 400 Hz

Napięcie zakłócające
Zakres pomiarowy ±50 V DC
  1 ... 50 V AC
Rozdzielczość 0,1 V
Dokładność ±(5 % + 5 cyfr)

Prąd interferencyjny
Zakres pomiarowy 20 mA ... 2 A
Rozdzielczość 1 mA
Dokładność ±(5 % + 5 cyfr)

Częstotliwość zakłóceń
Pomiar zakres 16 ... 400 Hz
Rozdzielczość1 Hz
Dokładność ±(1% + 10 cyfr)

Inne specyfikacje
Przechowywanie danych 100 odczytów
Warunki pracy 0 ... 40 °C, <80 % wilgotność względna (bez kondensacji erend)
Warunki środowiskowe ładowania 10 ... 40 ° C, <80% RH (bez kondensacji)
Warunki przechowywania -10 ... 50 °C, <90 % RH (bez kondensacji)
Warunki przechowywania akumulatora -20 ... 30 °C, <80 % RH (bez kondensacji)
Wysokość magazynu <12 000 m
Wysokość pracy <2000 m
Średnica zacisku51 mm
Wyświetlacz Podświetlany wyświetlacz LCD, 9999 cyfr
Przekroczony zakres pomiarowy wyświetlacza > LIMIT
Wyświetl poniżej zakresu pomiarowego -
Częstotliwość pomiaru rezystancji uziemienia / prądu upływu 1 Hz (Jeśli funkcja wartości średniej to aktywowane: jedna wartość co cztery sekundy )
Częstotliwość pomiaru napięcia 2 Hz
Pomiar napięcia zakłóceń częstotliwości 4 Hz
Pomiar częstotliwości zakłóceń częstotliwości 1 Hz
Pomiar prądu interferencyjnego częstotliwości 1 Hz
Interfejsy Złącze pomiarowe: E, ES, S, H, złącze cęgowe
USB-B, złącze ładowania
Zasilanie bateryjne 6 baterii 1,5 VD LR14
Zasilacz wg. u 1 akumulator niklowo-wodorkowy 7,2 V
Zasilanie zasilacz Pierwotny: 100 ... 240 V, 50 ... 60 Hz
  Wtórne: 12 V, 3 A
maks. Pobór mocy z zasilaczem 15 VA
maks. Pobór mocy z baterią lub akumulatorem 6 VA
Czas pracy w tryb baterii ok. 5 godzin
Czas pracy baterii ok. 9 godzin (bez podświetlenia)
maksymalne napięcie wejściowe
maksymalne napięcie wejściowe względem masy 300 V rms (CAT III)
Wytrzymałość izolacji 6880 V AC: 15 sekund
Ochrona przeciwprzepięciowa 250 VAC między zaciskami
Wymiary 260 x 125 x 280 mm
Waga ok. 2,5 kg
Normy Bezpieczeństwo: EN61010-1: 2001, EN61010-031:2002
  Stopień zanieczyszczenia 2 , CAT III 300 V,
  EMC: EN61000 -3 -2:2000, IEC61326-1:1997 A



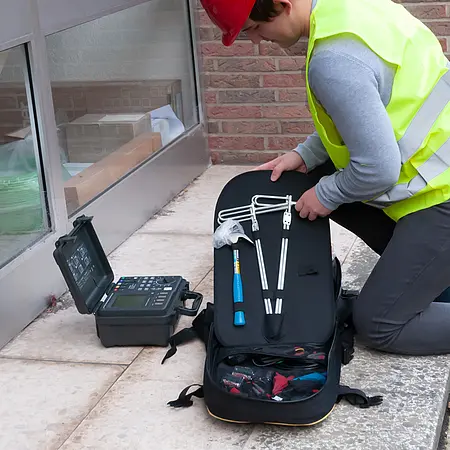

Zakres dostawy

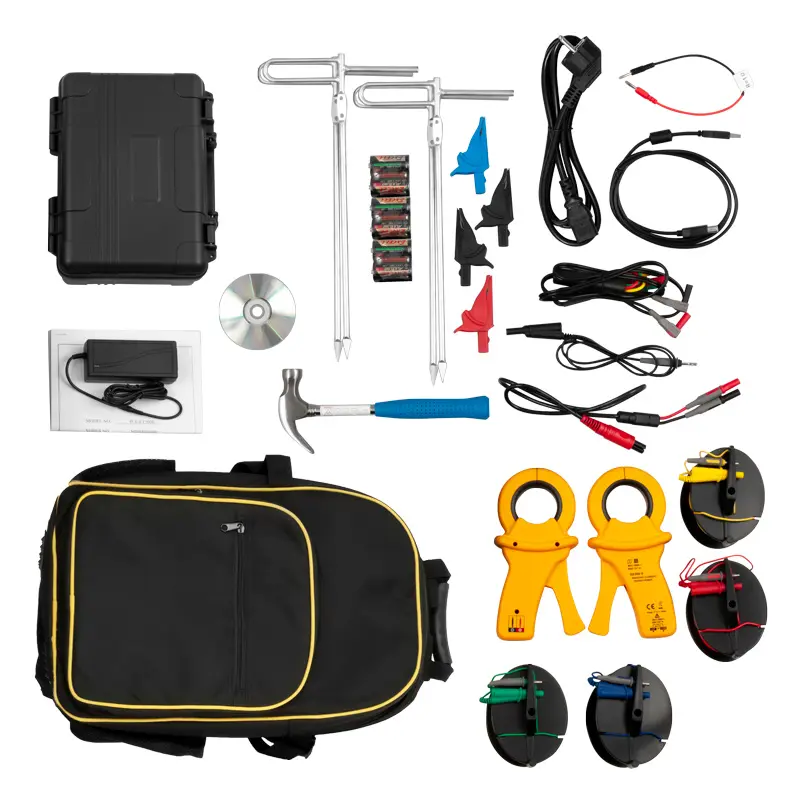

1 x tester uziemienia PCE-ET 5000
4 x krokodylki
1 x zasilacz
1 x kabel USB
4 przewody pomiarowe
1 przewód cęgowy napięciowy
1 przewód cęgowy prądowy
6 baterii 1,5 VC
2 x Cęgi prądowe
1 x akumulator Ni-MH
4 x próbki wtyczek
1 x instrukcja obsługi
