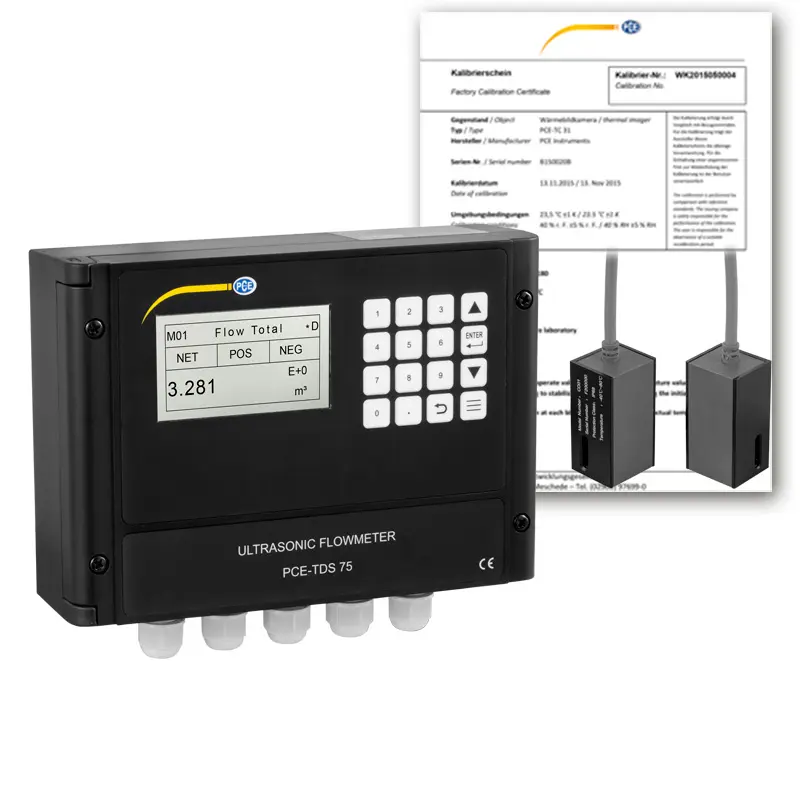

Ultradźwiękowe urządzenie testujące PCE-TDS 75-ICA wraz z certyfikatem kalibracji ISO

Numer zamówienia: PCE-TDS 75-ICA
GTIN (EAN): 4250348726902
8.104,00 zł
9.967,92 zł
Cena netto (nie zawiera kosztów dostawy)
:
4250348726902
PCE-TDS 75-ICA
Czas dostawy: 5-7 dni
Durchfluss

Opis


Urządzenie do badań ultradźwiękowych do instalacji stacjonarnej / różnych opcji przyłączy procesowych /
Dokładność pomiaru 1 % /
do średnicy rury 1200 mm / określenie natężenia przepływu

Ultradźwiękowe urządzenie testujące jest urządzeniem pomiarowym do instalacji na stałe. Ten przepływomierz może być używany do określania natężenia przepływu cieczy w rurach. Czujniki ultradźwiękowego urządzenia testującego można montować bezpośrednio na rurach, które mają być mierzone, bez ich rozdzielania. Oznacza to, że przepływomierz można zainstalować również podczas pracy.

Kolejną cechą szczególną przepływomierza są różne wyjścia. W ten sposób możliwe jest przekształcenie natężenia przepływu z ultradźwiękowego urządzenia testującego na sygnał analogowy 4…20 mA. Dowolna mierzona wartość może być przesyłana przez wyjście impulsowe (OCT) z przepływomierza. Możliwy jest również odbiór mierzonych wartości bezpośrednio poprzez wyjścia Modbus RS232 i RS485. Pozwala to na bezpośrednią integrację ultradźwiękowego urządzenia testującego z kontrolą procesu.



Najważniejsze cechy

- Ultradźwiękowe urządzenie testujące do montażu na stałe
- różne wyjścia do podłączenia procesowego
- do montażu na stałe
- do rur o średnicach 25 ... 1200 mm
- wraz z certyfikatem kalibracji ISO

Specyfikacja


Zakres pomiarowy±0 , 03 ... ±5 m/s (±0,09 ... ±16 stóp/s)
Pomiar dokładność±1% odczytu
Powtarzalność 0,2%

Średnica rury25 ... 1200 mm (1 . .. 48 ")
Wyjście analogowe0/4 ... 20 mA (największe obciążenie 750 Ω)
Wyjście impulsowe0 ... 9999 Hz OCT
  ( Limity częstotliwości są jednokrotne ellbar)
Wyjście przekaźnikowe  1 A przy 125 VAC, 2 A przy 30 VDC
 maksymalna częstotliwość 1 Hz
Interfejs komunikacyjny             RS232 & RS485
Zasilacz10 ... 36 VDC
Pobór prądu1 A
WyświetlaczLCD, 256 x 128 pikseli, z podświetleniem
Podstawowe warunki otoczenia-40 ... 60 °C (-40 ... 140 °F),
0 ... 99 % wilgotności względnej bez kondensacji
Czujnik warunków otoczenia-40 ... 80 °C (-40 ... 176 °F),
0 ... 99 % RH bez kondensacji
Podstawa z materiału obudowyPC/ABS
Podstawowa klasa ochronyIP 65
Klasa ochrony czujnika IP 68
długość kabla9 m , 30 stóp
Wymiary16 x 23 x 28 cm
Waga3,2 kg


Zakres dostawy

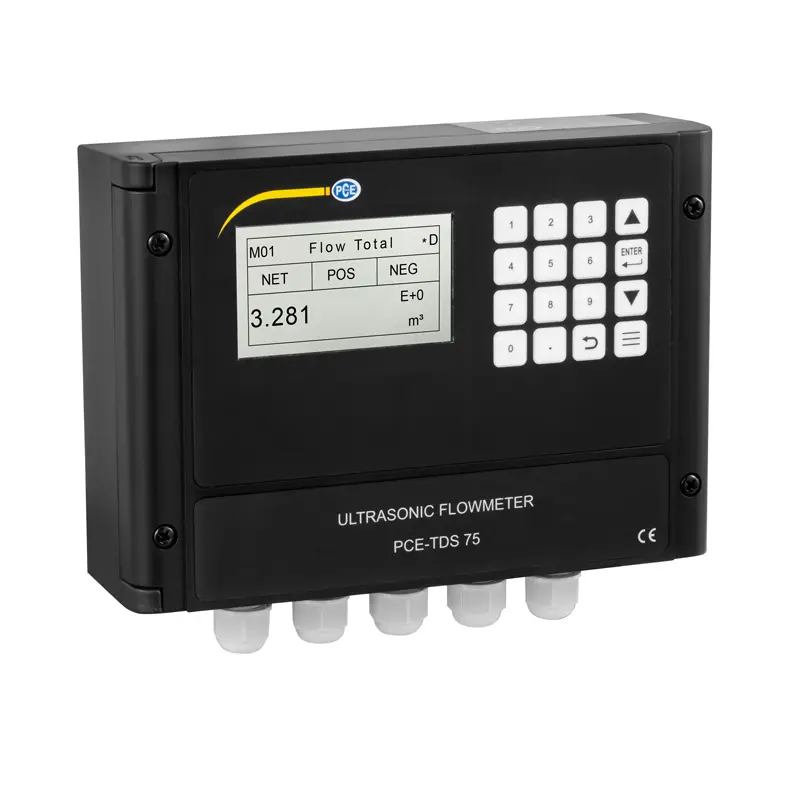

1 x ultradźwiękowe urządzenie testujące PCE-TDS 75-ICA
2 x czujniki przepływu
1 x zestaw do montażu naściennego
2 x obejmy zaciskowe
1 x instrukcja obsługi
1 x certyfikat kalibracji ISO
