Kalibrator miernika drgań PCE-VC21

Numer zamówienia: PCE-VC21
GTIN (EAN): 4250348714411
16.920,00 zł
20.811,60 zł
Cena netto (nie zawiera kosztów dostawy)
:
4250348714411
PCE-VC21
Czas dostawy: 1-2 dni
Vibration
Nein
Nein

Opis

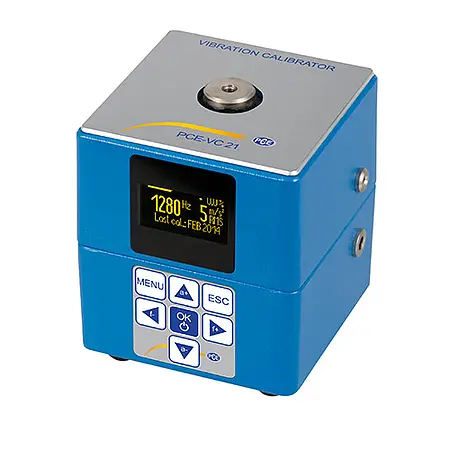

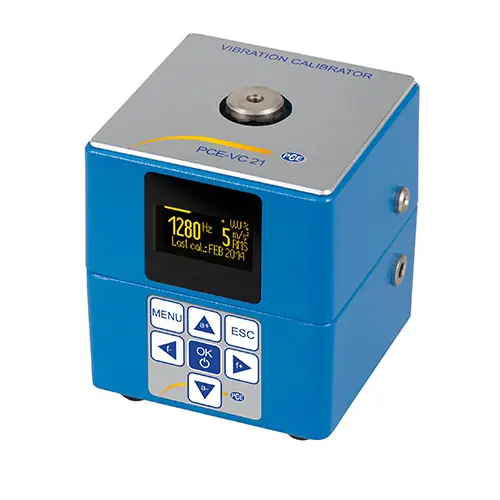

Kalibrator miernika drgań PCE-VC 21
Do kalibracji czujników drgań /
regulowana częstotliwość i amplituda drgań (RMS) / poziom drgań niezależny od obciążenia /
Solidna, zasilana bateryjnie konstrukcja do użytku mobilnego

Kalibrator miernika drgań PCE-VC21 służy do kalibracji i sprawdzania czujników drgań lub mierników drgań. Dzięki stabilnej amplitudzie drgań i bardzo precyzyjnej częstotliwości drgań parametry przyspieszenia, prędkości i przemieszczenia można precyzyjnie skalibrować za pomocą miernika drgań Calibrator. Efektywna wartość amplitudy drgań jest niezależna od obciążenia, co oznacza, że można kalibrować czujniki o różnych masach do 500 g. W przypadku przeciążenia kalibrator miernika drgań wyłącza się automatycznie. Dodatkowo regulowana, automatyczna funkcja wyłączania zapobiega przedwczesnemu rozładowaniu akumulatora.





Solidna, poręczna konstrukcja w połączeniu z zasilaniem bateryjnym umożliwia mobilne korzystanie z kalibratora miernika drgań. Dzięki regulowanym częstotliwościom drgań w zakresie od 15,92 Hz do 1280 Hz oraz wybieralnym amplitudom drgań w zakresie od 1 m/s² do 20 m/s² kalibrator miernika drgań może być używany nie tylko ze standardowymi czujnikami drgań, ale także do kalibracji czujników drgań o niskiej częstotliwości w budynkach mierniki drgań zgodne z normą DIN 4150-3 oraz mierniki drgań ludzkich zgodne z normą ISO 8041 Czujniki można sprzęgać za pomocą magnesu lub gwintu M5. Zakres dostawy obejmuje kilka adapterów gwintowanych do mocowania różnych czujników do kalibratora miernika drgań.

Najważniejsze cechy

- wytrzymała, mobilna konstrukcja

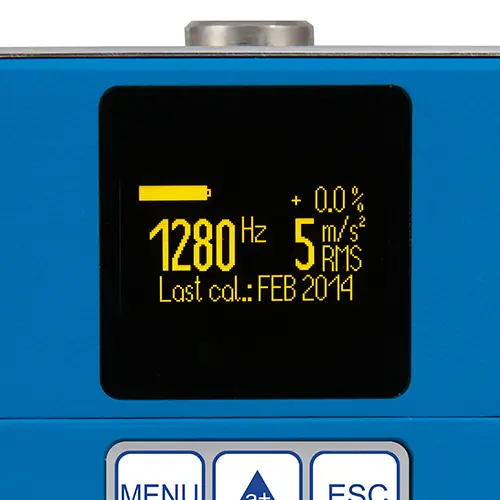

- wyświetlanie częstotliwości, amplitudy i % błędu
- zasilanie bateryjne
- kalibracja niskich częstotliwości
- 7 regulowanych częstotliwości wibracji
- 5 regulowanych amplitud wibracji

Specyfikacja

Częstotliwość (Hz) 15,92 40 80 159,2 320 640 1280
Przyspieszenie RMS (m/s²) 1
2		 1
2
5		1
2
5
10		1
2
5
10
20		1
2
5
10
20		1
2
5
10
20		1
2
5
10
20
Prędkość RMS (mm/s) 10
20		1
2
5
10
20
Odległość RMS (µm) 100
200		1
2
5
10
20
Maks. Masa czujnika jako funkcja przyspieszenia (w g)
przy 1 m/s² 500500 500500500500500
przy 2 m/s² 500500500500500500500
przy 5 m/s²500500 500500500500
przy 10 m/ s² 500500500500500
przy 20 m/s²250200 10050
Ogólne dane techniczne
Błąd amplitudy± 3% (0...+40 °C)
± 5% (-10...+50 °C)
Błąd częstotliwości± 0,05%
Czas ustalania< 10 s
Kontrola poziomuWyświetlacz procentowy i brzęczyk piezoelektryczny
Czujnik mocowanieGwint wewnętrzny M5 (90° ± 1°, głębokość 7 mm) / magnes
Maks. Moment dokręcania2 Nm
Temperatura robocza-10 ... + 55°C
Wilgotność otoczenia< 90% w 30°C; niekondensujący
BateriaStała bateria NiMH 7,2 V / 1,6 Ah
Maks. Żywotność bateriiok. 5 godzin dla 100 g masy
Czas ładowaniaok. 4 godziny
Wyświetlacz stanu naładowaniaWyświetlacz słupkowy
Automatyczne wyłączanie10 min / regulowany 1...30 min
błąkające pole magnetyczne na głowicy oscylacyjnej< 0,2 mT
Wymiary100 x 100 x 120 mm
Waga 2200g

Zakres dostawy

1 x kalibrator miernika drgań PCE-VC21
1 x zasilacz wtykowy (100...240 VAC, 50/60 Hz)
1 x adapter gwintu (M3, M5, M8 , 1/4"-28 , UNF 10-32)
1 x solidna walizka transportowa
1 x certyfikat kalibracji fabrycznej
1 x instrukcja obsługi
