Miernik drgań PCE-VM 31-HA

Numer zamówienia: PCE-VM 31-HA
GTIN (EAN): 4250348714428
14.771,00 zł
18.168,33 zł
Cena netto (nie zawiera kosztów dostawy)
:
4250348714428
PCE-VM 31-HA
Czas dostawy: 1-2 dni
Vibration
Ja
Ja

Opis

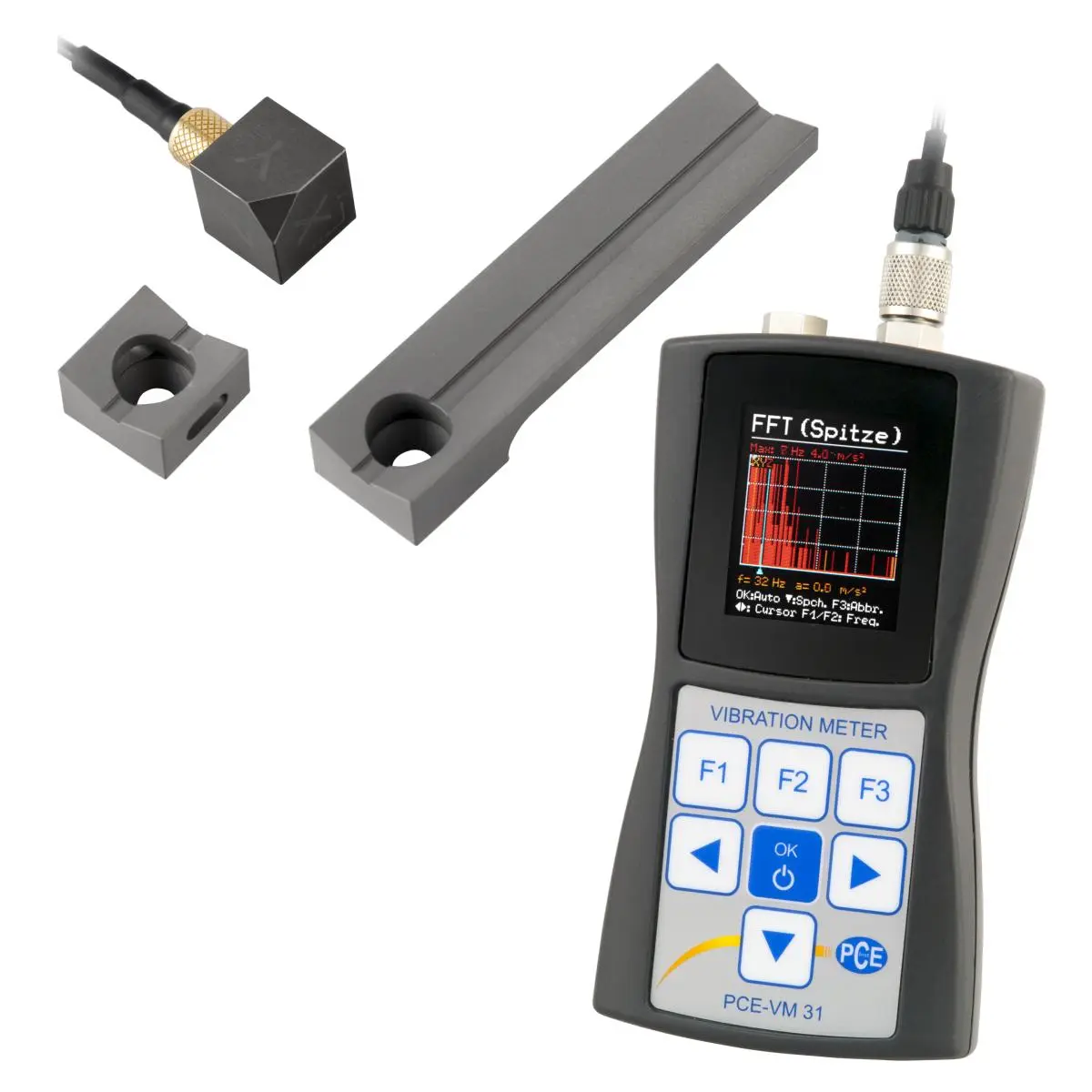

Miernik drgań PCE-VM 31-HA
Urządzenie pomiarowe do pomiaru drgań człowieka ręka-ramię w miejscu pracy /
Pomiar prędkości, przyspieszenia i przemieszczenia / TEDS -Support /
Pamięć na 10 000 odczytów / Interfejs USB / łatwy w użyciu

Miernik drgań PCE-VM 31-HA został opracowany do analizy wibracji człowieka w miejscu pracy. Za pomocą miernika drgań można przeprowadzać pomiary drgań ręka-ramię zgodnie z normą ISO 5349. W tym celu miernik drgań posiada trójosiowy akcelerometr, który można przymocować w odpowiednim pozycji za pomocą adapterów uchwytu. Dodatkowo przy pomocy odpowiednich czujników pomiary drgań można przeprowadzać również na maszynach. Miernik drgań może określić parametry prędkość, aprzyspieszenie i odległość.



Pomiary SEAT-a można również wykonać za pomocą specjalnego sensora. Ogólnie rzecz biorąc, miernik drgań PCE-VM 31-HA ma 4 wejścia IEPE i małej mocy z obsługą TEDS do podłączania czujników. Zmierzone wartości mogą być wyświetlane jako efektywna wartość przesuwna lub interwałowa, suma wektorów lub dawka drgań. Zintegrowana pamięć flash oferuje wystarczająco dużo miejsca na do 10 000 zestawów danych wartości pomiarowych lub do 1000 FFT. Dane mogą być również przesyłane do komputera za pomocą interfejsu USB. Można je na przykład poddać dalszej ocenie w programie Excel.


Najważniejsze cechy

- Pomiar drgań człowieka ręka-ramię
- Prędkość, przyspieszenie, przemieszczenie
- Trójkanałowy FFT
- Wsparcie TEDS
- pamięć na 10 000 odczytów
- interfejs USB
- kompaktowa konstrukcja
- prosta obsługa

Specyfikacja

Zakres pomiarowyCzujnik z 1 mV/(m/s²)Czujnik z 10 mV/(m/s²)
Przyspieszenie1100 m/s²110 m/s²
Prędkość 100 ... 10 000 mm/s
(1 kHz/1 Hz)
10 ... 1000 mm/ s
(1 kHz/1 Hz)
Odległość (wartości szczytowe)250 . .. 15 000 µm
(5 Hz/250 Hz)
25 ... 1500 µm
(5 Hz/250 Hz)
Rozdzielczość wyświetlacza (1 / 10 mV/(m/s²))
Przyspieszenie0,01 m/s²
Prędkość0,1 mm/s
ścieżka1 µm
Liniowość zakres> 75 dB dla błędu ±6%
Szum< 0,003 m/s²
Wejścia4 wejścia IEPE o niskim poborze mocy; 0,7mA / 17V; TEDS wsparcie, IEEE1451.4, szablon 25
Czułość czujnika0,8–120 mV/(m/s²)
Wyświetl zmienne ludzkich wibracji
(przyspieszenie)
Interwał wartości efektywnej
Suma wektorów
maks. ślizganie wartość skuteczna (MTVV)
Dawka drgań (VDV)
Wyświetl zmienne przyspieszenie, prędkość, przemieszczenieprzesuwana wartość efektywna
max. Wartość RMS
Suma wektorów
Wartość szczytowa
Maksymalna wartość szczytowa
Filtrfiltr wagowy : Wb, Wc , Wd, Wh, Wj, Wk, Wm
Bez oceny: 6,3–1259 Hz (H/A) / 0,4–100 Hz (G/K)
Przyspieszenie: 0,1–2000 Hz / 1 - 1000 Hz
Prędkość: 1 - 100 Hz / 2 - 1000 Hz / 10 - 1000 Hz
Odległość: 5 - 250 Hz
Analiza częstotliwościowa (FFT)125 linii dla X/Y/Z, szczytowe widmo aprzyspieszenia, 3 - 240 / 6 - 480 / 12 - 960 / 24 - 1920 Hz
PamięćFlash, 10 000 zestawów danych wartości pomiarowych, 1000 FFts, każdy z datą, godziną i komentarzem
WyświetlaczOLED, 128 x 160 pikseli, kolorowy
Interfejs USB 2.0, pełna prędkość, tryb CDC (wirtualny port COM), przez kabel VM2x-USB
Baterie3 x 1,5 V bateria AAA lub akumulator (LR03 lub HR03)
Warunki otoczenia -20 ... +60 °C, < 95% RH
Wymiary125 x 65 x 27 mm (bez łączników)
Waga140g

Zakres dostawy

1 x miernik drgań PCE-VM 31
1 x ręka-ramię aczujnik przyspieszenia KS903.10
1 x kabel czujnika 3 m
1 x adapter uchwytu 140
1 x adapter uchwytu 142
1 x kabel USB
3 x baterie
1 x instrukcja obsługi
1 x futerał
