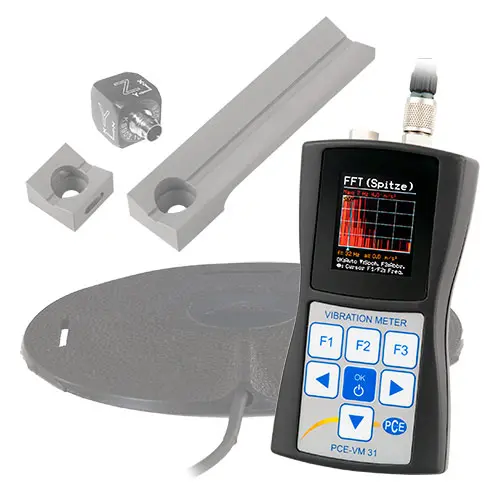

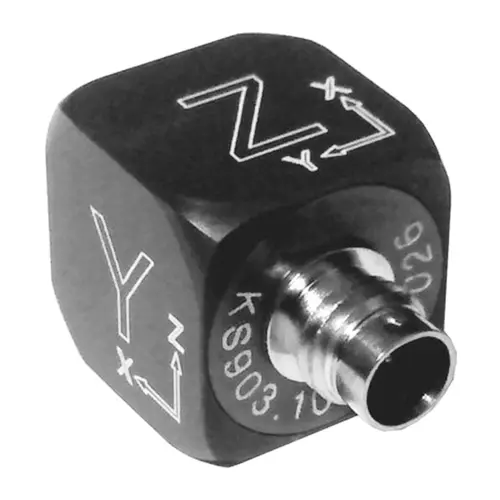

Miernik drgań PCE-VM 31-HAWB został opracowany um do analizy drgań ludzkich w miejscu pracy. Miernik drgań może być używany do pomiaru drgań całego ciała zgodnie z normą ISO 2631 oraz wibracji rąk i ramion zgodnie z normą ISO 5349 . W tym celu urządzenie do pomiaru drgań ma dwa trójosiowe przyspieszeniomierze dla siedzenia or pomiary dłoni. Ponadto pomiary drgań można przeprowadzać również na maszynach z odpowiednimi czujnikami. Miernik drgań może określić parametry prędkość, aprzyspieszenie i odległość.

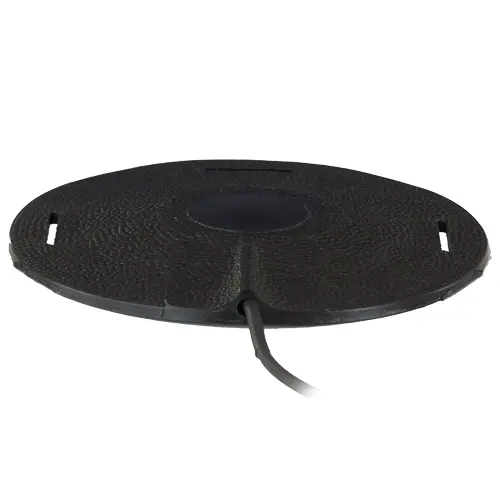

Pomiary SEAT-a można również wykonać za pomocą specjalnego sensora. Ogólnie rzecz biorąc, miernik drgań PCE-VM 31-HAWB ma 4 wejścia IEPE małej mocy z obsługą TEDS do podłączania czujników. Zmierzone wartości mogą być wyświetlane jako efektywna wartość przesuwna lub interwałowa, suma wektorów lub dawka drgań. Zintegrowana pamięć flash oferuje wystarczająco dużo miejsca na do 10 000 zestawów danych wartości pomiarowych lub do 1000 FFT. Dane mogą być również przesyłane do komputera za pomocą interfejsu USB. Można je na przykład poddać dalszej ocenie w programie Excel.
| Zakres pomiarowy | Czujnik z 1 mV/(m/s²) | Czujnik z 10 mV/(m/s²) |
| Przyspieszenie | 1100 m/s² | 110 m/s² |
| Prędkość | 100 ... 10 000 mm/s (1 kHz/1 Hz) | 10 ... 1000 mm/ s (1 kHz/1 Hz) |
| Odległość (wartości szczytowe) | 250 . .. 15 000 µm (5 Hz/250 Hz) | 25 ... 1500 µm (5 Hz/250 Hz) |
| Rozdzielczość wyświetlacza (1 / 10 mV/(m/s²)) | ||
| Przyspieszenie | 0,01 m/s² | |
| Prędkość | 0,1 mm/s | |
| ścieżka | 1 µm | |
| Liniowość zakres | > 75 dB dla błędu ±6% | |
| Szum | < 0,003 m/s² | |
| Wejścia | 4 wejścia IEPE o niskim poborze mocy; 0,7mA / 17V; TEDS wsparcie, IEEE1451.4, szablon 25 | |
| Czułość czujnika | 0,8–120 mV/(m/s²) | |
| Wyświetl zmienne ludzkich wibracji (przyspieszenie) | Interwał wartości efektywnej Suma wektorów maks. ślizganie wartość skuteczna (MTVV) Dawka drgań (VDV) | |
| Wyświetl zmienne przyspieszenie, prędkość, przemieszczenie | przesuwana wartość efektywna max. Wartość RMS Suma wektorów Wartość szczytowa Maksymalna wartość szczytowa | |
| Filtr | filtr wagowy : Wb, Wc , Wd, Wh, Wj, Wk, Wm Bez oceny: 6,3–1259 Hz (H/A) / 0,4–100 Hz (G/K) Przyspieszenie: 0,1–2000 Hz / 1 - 1000 Hz Prędkość: 1 - 100 Hz / 2 - 1000 Hz / 10 - 1000 Hz Odległość: 5 - 250 Hz | |
| Analiza częstotliwościowa (FFT) | 125 linii dla X/Y/Z, szczytowe widmo aprzyspieszenia, 3 - 240 / 6 - 480 / 12 - 960 / 24 - 1920 Hz | |
| Pamięć | Flash, 10 000 zestawów danych wartości pomiarowych, 1000 FFts, każdy z datą, godziną i komentarzem | |
| Wyświetlacz | OLED, 128 x 160 pikseli, kolorowy | |
| Interfejs | USB 2.0, pełna prędkość, tryb CDC (wirtualny port COM), przez kabel VM2x-USB | |
| Baterie | 3 x 1,5 V bateria AAA lub akumulator (LR03 lub HR03) | |
| Warunki otoczenia | -20 ... +60 °C, < 95% RH | |
| Wymiary | 125 x 65 x 27 mm (bez łączników) | |
| Waga | 140g | |
