Profilometr / Chropowatościomierz PCE-RT 2000-ICA wraz z certyfikatem kalibracji ISO

Numer zamówienia: PCE-RT 2000-ICA
GTIN (EAN): 4250348726636
8.993,00 zł
11.061,39 zł
Cena netto (nie zawiera kosztów dostawy)
:
4250348726636
PCE-RT 2000-ICA
Czas dostawy: 5-7 dni

Akcesoria

Stanowisko testowe do urządzenia do pomiaru chropowatości
Stanowisko testowe do urządzenia do pomiaru chropowatości
3.582,00 zł

Opis

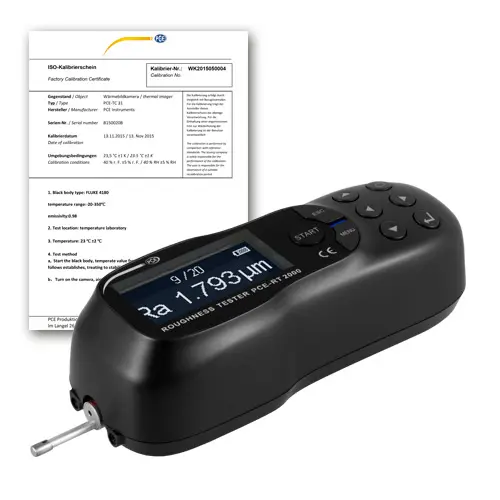

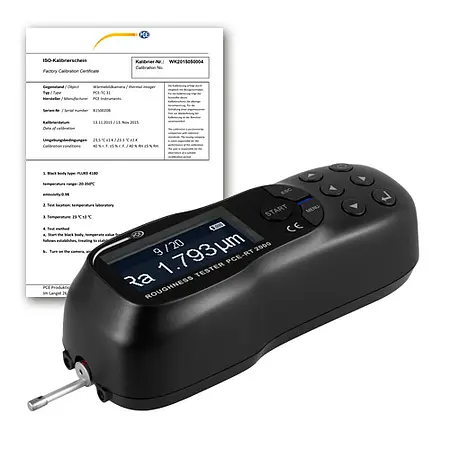

Miernik chropowatości PCE-RT 2000-ICA wraz z certyfikatem kalibracji ISO
Przenośny miernik chropowatości do szybkiego wykrywania chropowatości / duży wyświetlacz OLED / pomiar Ra, Rq, Rsm, Rsk, Rz, Rt, Rp, Rv, Rc / wyświetlacz numeryczny i graficzny

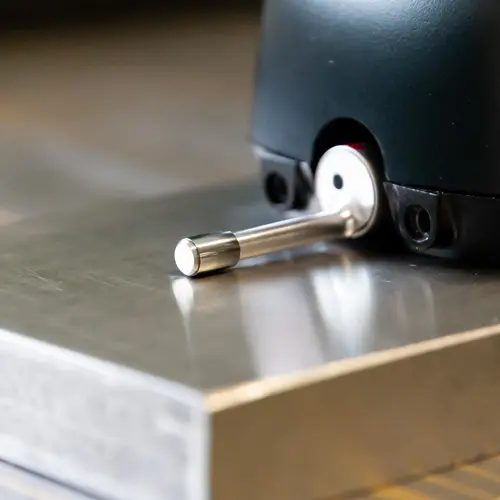

Chropowatościomierz PCE-RT 2000 służy do precyzyjnego pomiaru chropowatości powierzchni. Chropowatościomierz można stosować na wszystkich powierzchniach. Chropowatość jest dokładnie rejestrowana za pomocą urządzenia do pomiaru chropowatości za pomocą sondy piezoelektrycznej. Miernik chropowatości mierzy w zakresach Ra, Rq, Rsm, Rsk, Rz, Rt, Rp, Rv, Rc i dlatego jest uniwersalnym przyrządem do pomiaru chropowatości w zapewnianiu jakości.

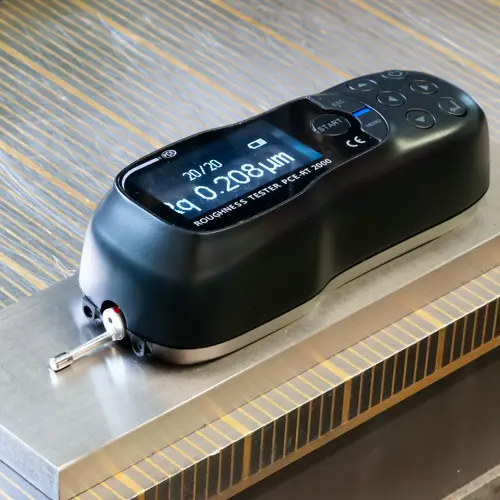

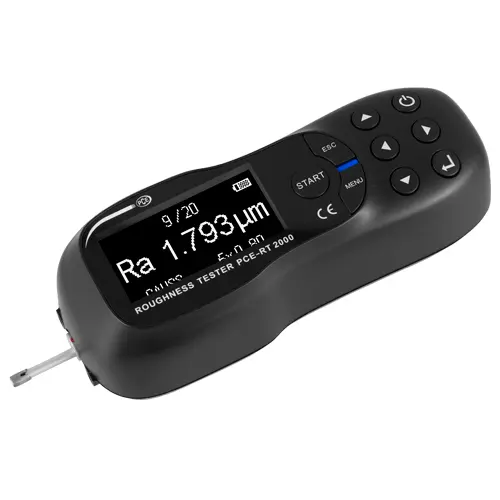

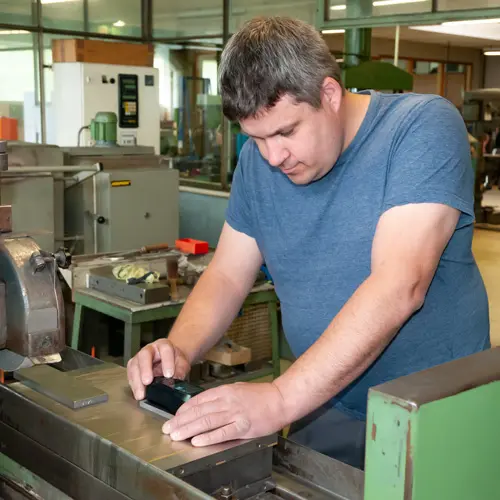

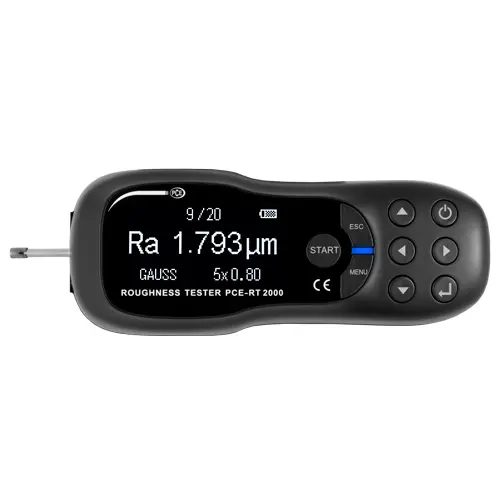

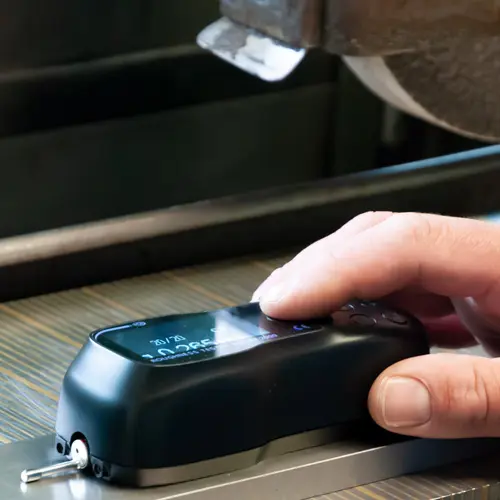

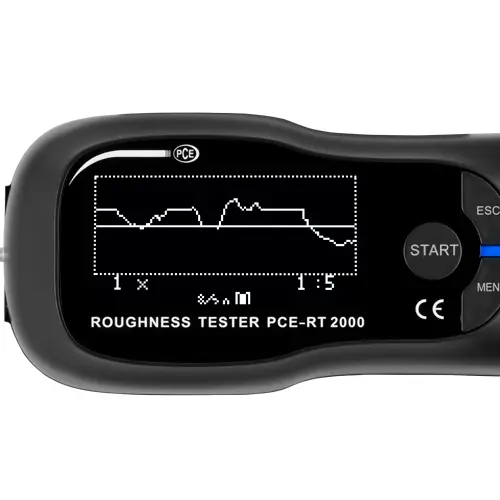

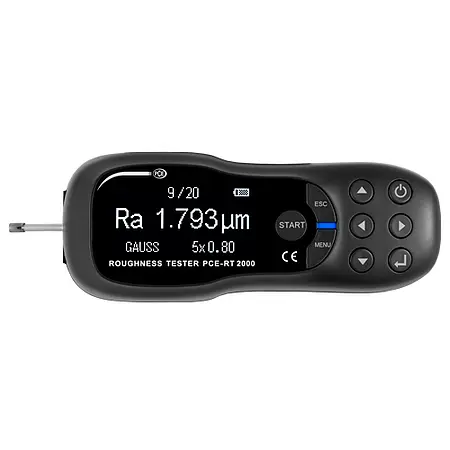

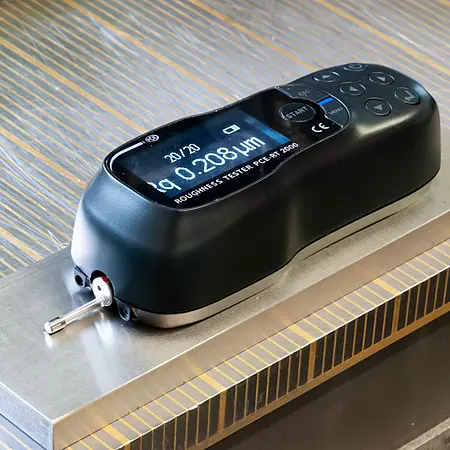

Tester chropowatości jest po prostu umieszczany na powierzchni w celu wykonania pomiaru. Podczas procesu pomiarowego sonda jest przesuwana po powierzchni, a urządzenie do pomiaru chropowatości pokazuje zmierzoną wartość na dużym wyświetlaczu OLED. Oprócz numerycznego wyświetlania wartości pomiarowych, profil pomiarowy może być wizualizowany graficznie. Chropowatościomierz PCE-RT 2000 jest zasilany akumulatorem. Ładowarka do testera chropowatości jest zawarta w zakresie dostawy. Chropowatość ma funkcję automatycznego wyłączania w celu oszczędzania baterii.

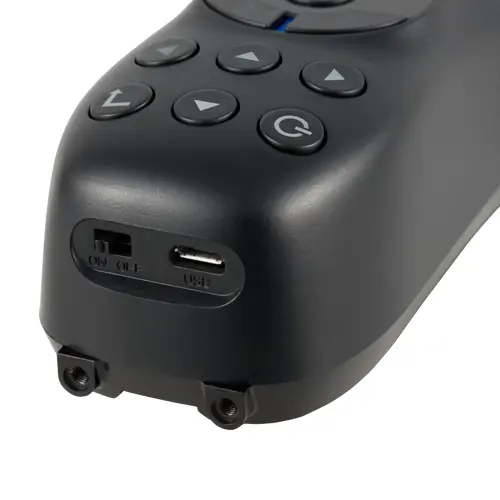

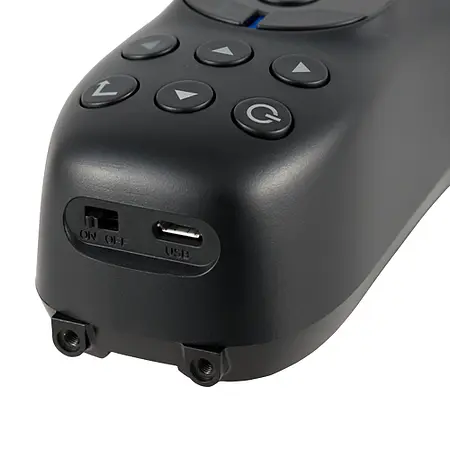

Chropowatościomierz PCE-RT 2000 posiada gniazdo micro USB. Urządzenie pomiarowe można ładować za pomocą tego połączenia. Ponadto dane pomiarowe mogą być przesyłane z urządzenia do pomiaru chropowatości do oprogramowania. Dzięki temu możliwe jest stworzenie pełnej dokumentacji pomiaru.

Rz = średnia wysokość od szczytu do doliny
Średnia wysokość od szczytu do doliny Rz to średnia arytmetyczna największe indywidualne wysokości od szczytu do doliny kilku sąsiednich pojedynczych sekcji pomiarowych.

Ra = średnia arytmetyczna chropowatości
Ra to ogólnie uznany i używany na całym świecie parametr chropowatości. Jest to średnia arytmetyczna wartości bezwzględnych odchyleń profilu w obrębie odcinka referencyjnego. Zmierzona wartość liczbowa Ra jest zawsze mniejsza niż wartość Rz określona na tym samym profilu chropowatości.

Rt = maksymalna wysokość między szczytem a doliną
Maksymalna wysokość między szczytem a doliną Rt wynosi odległość między najwyższym a najniższym punktem odcinka pomiarowego .

Rq = Średnia kwadratowa chropowatości
Rq to średni kwadrat wszystkich wartości rzędnych w pojedynczym odcinku pomiarowym l. Rq odpowiada oznaczeniu RMS (średnia kwadratowa).

Najważniejsze cechy

- Wyświetlacz OLED
- mierzy Ra, Rq, Rsm, Rsk, Rz, Rt, Rp, Rv, Rc

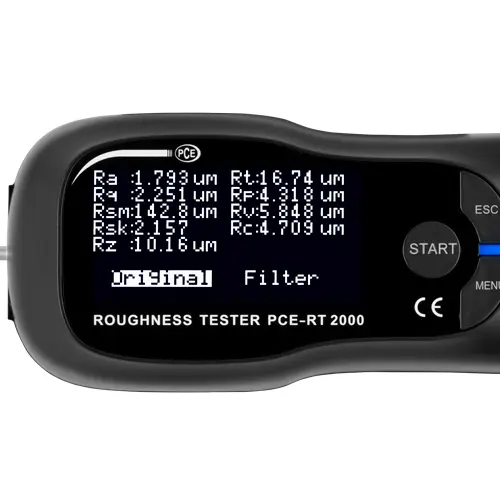

- numeryczne i graficzne wyświetlanie mierzonych wartości
- Interfejs Micro USB
- 3 różne długości fal granicznych
- Oprogramowanie komputerowe
- Funkcje statystyczne
- Zasilanie bateryjne
- w tym certyfikat kalibracji ISO

Specyfikacja

Pomiar parametrów Ra, Rq, Rsm, Rsk, Rz, Rt, Rp, Rv, Rc
Zakresy pomiaroweRa, Rq, Rc: 0,005 µm ... 16 µm
Rz, Rt, Rp, Rv: 0,02 µm ... 200 µm
Rsm: 5 µm ... 1000 µm
Rsk: -1 ... 1
Promień Końcówka 5 µm
Materiał Wskazówka Diament, 90° splątany
Maks. zalecana siła przy statyce 4 mN (0,4 gf)
 Pomiar
Zasada pomiaru indukcyjna
Promień podłużna prowadnica 45 mm
Normy ANSIB46.1/ASMEB46.1 (DIN EN ISO 4287)
Maksymalna Odległość 15 mm
odcięcie długość fali (odcięcie) 0,135 mm/s przy odcięcie długości fali: 0,25 mm
0,5 mm /s przy granicznej długości fali: 0,8 mm
1 mm/s przy granicznej długości fali: 2,5 mm
Prędkość wsteczna: 1 mm/s
Dokładność pomiaru < ±10%
Powtórz dokładność <6 %
Wyświetlacz OLED
Jednostki μm / μinch (przełączane)
Interfejs Micro USB
Zasilacz z możliwością ładowania Li-ion -Bateria

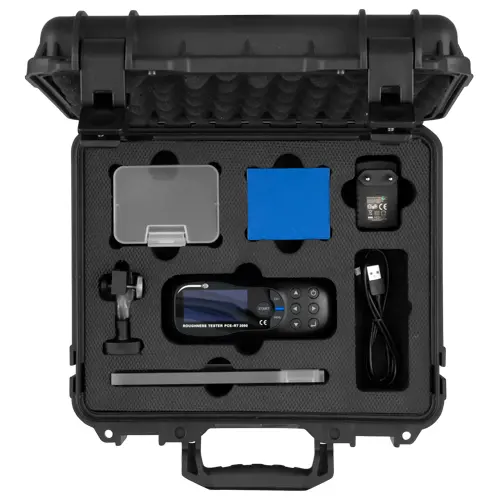

Zakres dostawy

1 x urządzenie do pomiaru chropowatości PCE-RT 2000-ICA
1 x mikrosonda
1 x osłona sondy
1 x urządzenie mocujące
1 x oprogramowanie
1 x płytka kalibracyjna
1 x wzorzec chropowatości
1 x kabel USB
1 x ładowarka
1 x futerał
1 x instrukcja obsługi

Dokumenty / Pliki

Specification

chropowatość powierzchni
diody LED
NIE
Tak
NIE
Paczka baterii
150 mm
60 mm
43 mm
