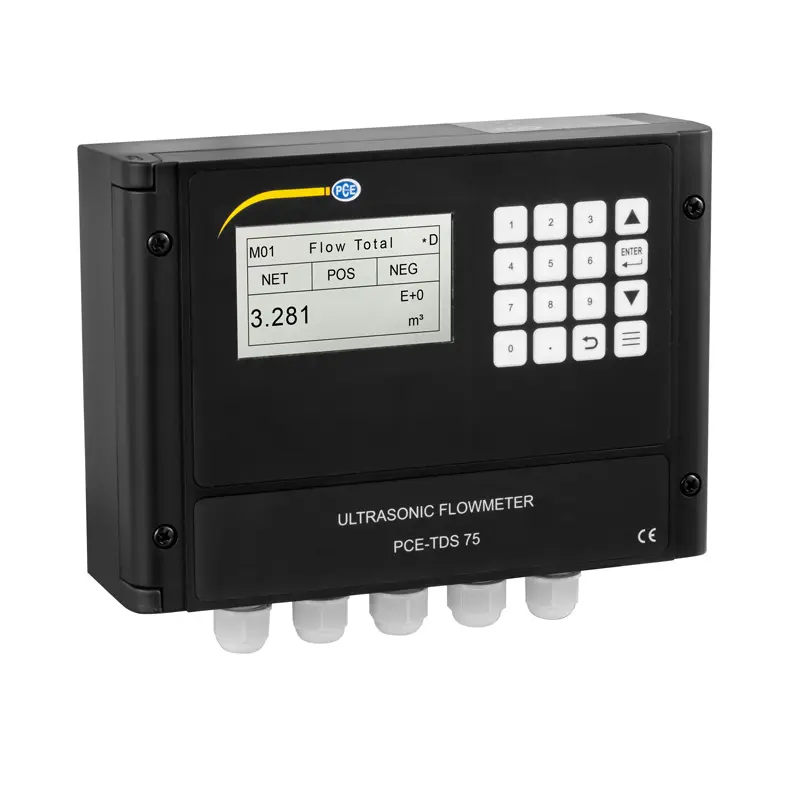

Przepływomierz ultradźwiękowy PCE-TDS 75-ICA wraz z certyfikatem kalibracji ISO

Numer zamówienia: PCE-TDS 75-ICA
GTIN (EAN): 4250348726902
8.104,00 zł
9.967,92 zł
Cena netto (nie zawiera kosztów dostawy)
:
4250348726902
PCE-TDS 75-ICA
Czas dostawy: 5-7 dni

Opis


Ultradźwiękowy przepływomierz do instalacji na stałe / różne opcje przyłączy procesowych /
Dokładność pomiaru 1 % /
do średnicy rury 1200 mm / określenie natężenia przepływu

Przepływomierz ultradźwiękowy jest urządzeniem pomiarowym do montażu na stałe. Ten ultradźwiękowy przepływomierz może być używany do określania natężenia przepływu cieczy w rurach. Czujniki przepływomierza ultradźwiękowego można montować bezpośrednio na rurach, które mają być mierzone, bez ich rozdzielania. Oznacza to, że przepływomierz ultradźwiękowy można zainstalować również podczas pracy.

Kolejną szczególną cechą przepływomierza ultradźwiękowego są różne wyjścia. W ten sposób możliwe jest przekształcenie natężenia przepływu z przepływomierza ultradźwiękowego na sygnał analogowy 4…20 mA. Dowolna mierzona wartość może być przesyłana przez wyjście impulsowe (OCT) z przepływomierza. Możliwy jest również odbiór mierzonych wartości bezpośrednio poprzez wyjścia Modbus RS232 i RS485. Pozwala to na bezpośrednią integrację przepływomierza ultradźwiękowego z kontrolą procesu.



Najważniejsze cechy

- przepływomierz ultradźwiękowy do instalacji stałych
- różne wyjścia do podłączenia procesowego
- do instalacji stacjonarnych
- do rur o średnicach 25 ... 1200 mm
- wraz z certyfikatem kalibracji ISO

Specyfikacja


Zakres pomiarowy±0 , 03 ... ±5 m/s (±0,09 ... ±16 stóp/s)
Pomiar dokładność±1% odczytu
Powtarzalność 0,2%

Średnica rury25 ... 1200 mm (1 . .. 48 ")
Wyjście analogowe0/4 ... 20 mA (największe obciążenie 750 Ω)
Wyjście impulsowe0 ... 9999 Hz OCT
  ( Limity częstotliwości są jednokrotne ellbar)
Wyjście przekaźnikowe1 A przy 125 VAC, 2 A przy 30 VDC
 maksymalna częstotliwość 1 Hz
Interfejs komunikacyjny                RS232 & RS485
Zasilacz10 ... 36 VDC
Pobór prądu1 A
WyświetlaczLCD, 256 x 128 pikseli, z podświetleniem
Podstawowe warunki otoczenia-40 ... 60 °C (-40 ... 140 °F),
0 ... 99 % wilgotności względnej bez kondensacji
Czujnik warunków otoczenia-40 ... 80 °C (-40 ... 176 °F),
0 ... 99 % RH bez kondensacji
Podstawa z materiału obudowyPC/ABS
Podstawowa klasa ochronyIP 65
Klasa ochrony czujnikaIP 68
długość kabla9 m , 30 stóp
Wymiary16 x 23 x 28 cm
Waga3,2 kg


Zakres dostawy

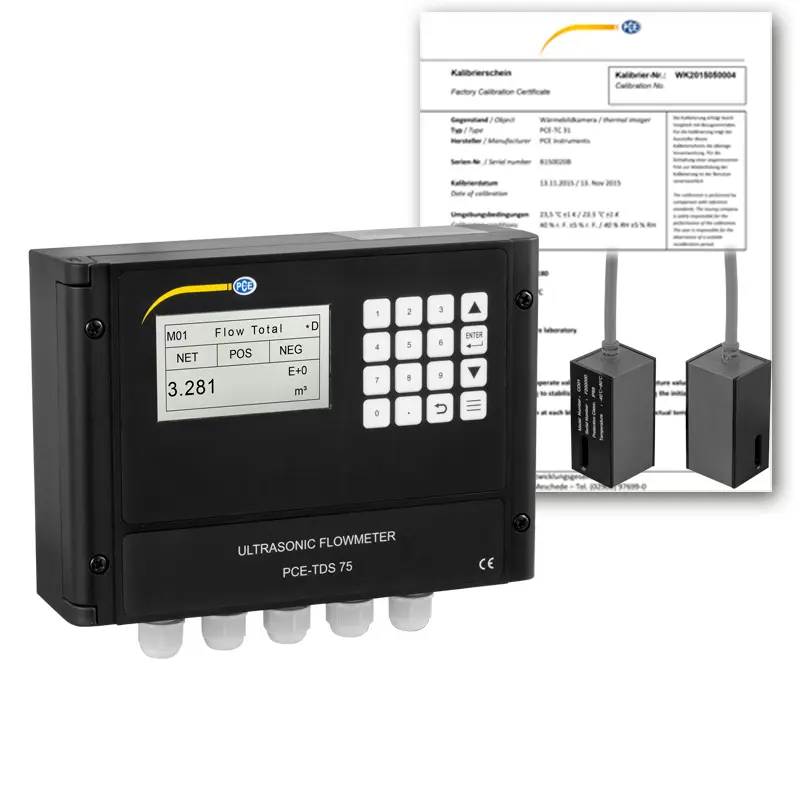

1 x przepływomierz ultradźwiękowy PCE-TDS 75-ICA
2 x czujniki przepływu
1 x zestaw do montażu ściennego
2 x obejmy do węży
1 x instrukcja obsługi
1 x certyfikat kalibracji ISO
