Psychrometr PCE-EMD 5-ICA wraz z certyfikatem kalibracji ISO

Numer zamówienia: PCE-EMD 5-ICA
GTIN (EAN): 4250348729545
4.230,00 zł
5.202,90 zł
Cena netto (nie zawiera kosztów dostawy)
:
4250348729545
PCE-EMD 5-ICA
Czas dostawy: 5-7 dni

Akcesoria

Ersatz-Temperatur- und Feuchtetransmitter PCE-EMD-TH
Wymienny przetwornik temperatury i wilgotności PCE-EMD-TH
706,00 zł

Opis

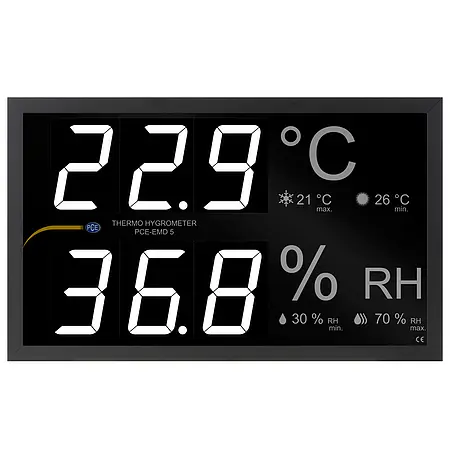

 Psychrometr z solidną aluminiową ramą / wysokość cyfr 100 mm /
Zakres pomiaru temperatury 0 ... 50 °C / zakres pomiaru wilgotności 0,0 ... 99,9 % rw. F. /
Podłącz do czterech czujników jednocześnie

Psychrometr można podłączyć do czterech zewnętrznych modułów temperatury i wilgotności. Zakres pomiaru temperatury czujników psychrometrycznych wynosi 0,0 … 50,0 °C, a zakres pomiaru wilgotności 0,0 … 99,9 % r.w. F.. Sam psychrometr jest zasilany poprzez przyłącze sieciowe 110 … 220 V AC. Zintegrowane zasilanie czujników może zasilać czujniki podłączone do psychrometru napięciem stałym 12 lub 24 V.

Po podłączeniu czujników są one automatycznie rozpoznawane przez psychrometr. Komunikacja między modułami czujników a psychrometrem odbywa się za pośrednictwem sygnału analogowego 4 ... 20 mA. Jeśli podłączonych jest kilka czujników, na psychrometrze wyświetlany jest średni odczyt ze wszystkich czujników. Z tego powodu psychrometr znajduje zastosowanie np. w salach bankietowych, restauracjach czy budynkach użyteczności publicznej do monitorowania warunków środowiskowych.

Psychrometr i moduł czujnika są montowane na ścianie. W razie potrzeby psychrometr można zamontować na uchwycie monitora o wymiarach montażowych 75 x 75 mm. Pozwala to na idealne ustawienie psychrometru.

Najważniejsze cechy

- Wysokość cyfry 100 mm
- Zakresy pomiarowe: 0,0 ... 50,0 °C
- Montaż naścienny
- Podłączenie do czterech zewnętrznych czujników
- analogowy sygnał wejściowy 4...20 mA
- opcjonalnie z certyfikatem kalibracji ISO

Specyfikacja


Zakres pomiaru temperatury 0,0 … 50,0 °C
Rozdzielczość 0,1 °C
Dokładność ±0,5°C

Zakres pomiaru wilgotności 0,0 … 99,9 % po prawej F.
Rozdzielczość 0,1% dobrze F.
Dokładność ±3 % r.m. F.

Inne specyfikacje
Czas odpowiedzi <15 sekund przy prędkości wiatru <1 m/s
interwał wyświetlania 1 Hz
Liczba możliwych do wykorzystania czujników 4
Wysokość cyfr 100 mm
Kolor cyfrbiały
napięcie zasilania czujnika 12 i 24 V DC
maksymalny prąd zasilania czujnika           100 mA
Impedancja Wejście zasilania <200 Ω
Materiał obudowy Obudowa aluminiowa malowana na czarno
Osłona ekranu Antyrefleksyjny metakrylan
Materiał obudowy czujnika ABS
Wyświetlacz klasy ochrony IP20
Klasa ochrony czujnika IP30
Wyświetl napięcie zasilania 110 ... 220 V AC 50 / 60 Hz
maksymalne zużycie energii 18 W
Montaż wyświetlacza Montaż ścienny, podstawa monitora (75 x 75 mm)

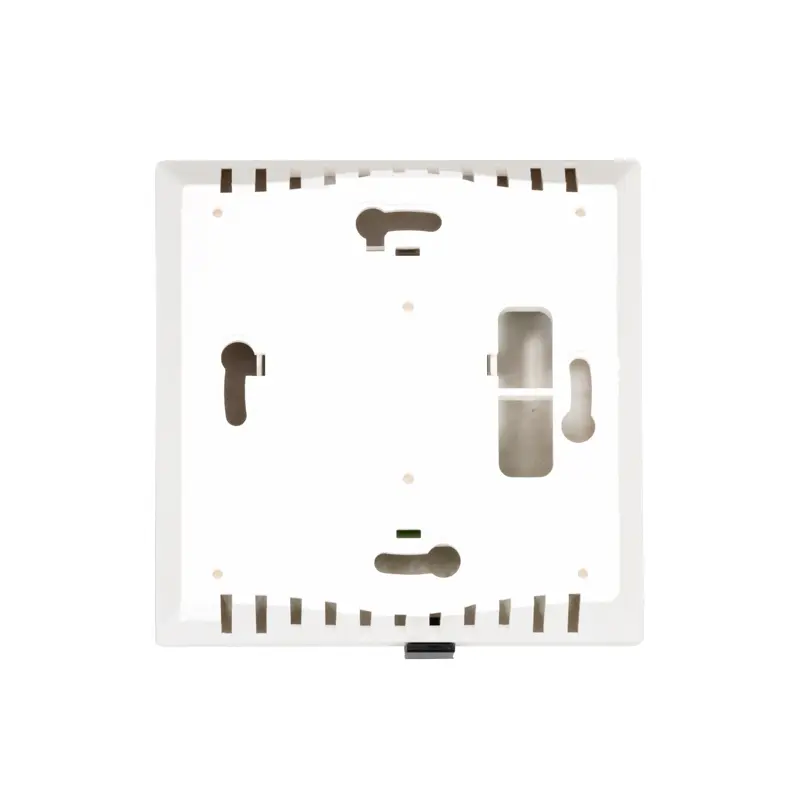

Montaż czujnika Montaż naścienny
Łącznik zasilania
Przekrój kabla 0,5 … 2,5 mm² (AWG 14) przewód sztywny
  0,5 … 1,5 mm² (AWG 15) elastyczny kabel
złącze czujnika listwy zaciskowej 0,14 … 0,15 mm² (AWG 18) sztywny kabel
Przekrój poprzeczny kabla 0,15 … przewód elastyczny 1 mm² (AWG16)
Moment dokręcania listwy zaciskowej 1,2 Nm
Długość śruby listwy zaciskowej <12 mm
Wymiary wyświetlacza 535 x 327 x 53 mm
Wymiary czujnika 80 x 80 x 35 mm
Warunki pracy -10 … 60 ºC, 5 … 95 % rację H., bez kondensacji
Warunki przechowywania -20 … 70ºC, 5 … 95% r.w. F., bez kondensacji
Waga wyświetlacza 4579 g
Czujnik wagi 66 g


Zakres dostawy

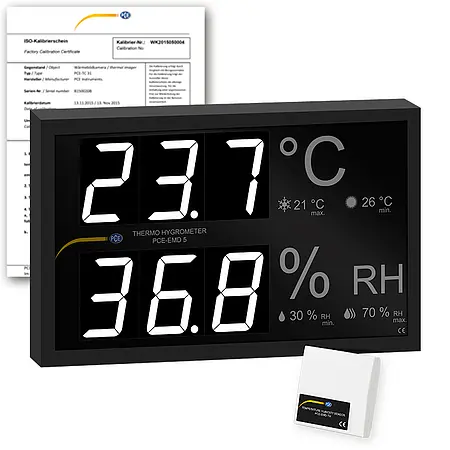

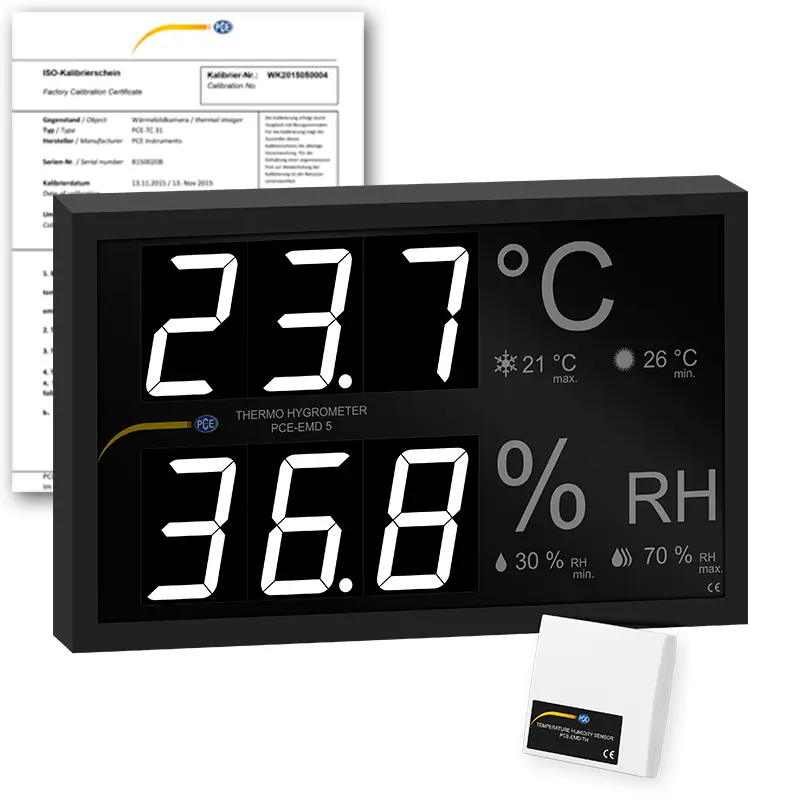

1 x psychrometr PCE-EMD 5-ICA
2 x wspornik do montażu na ścianie

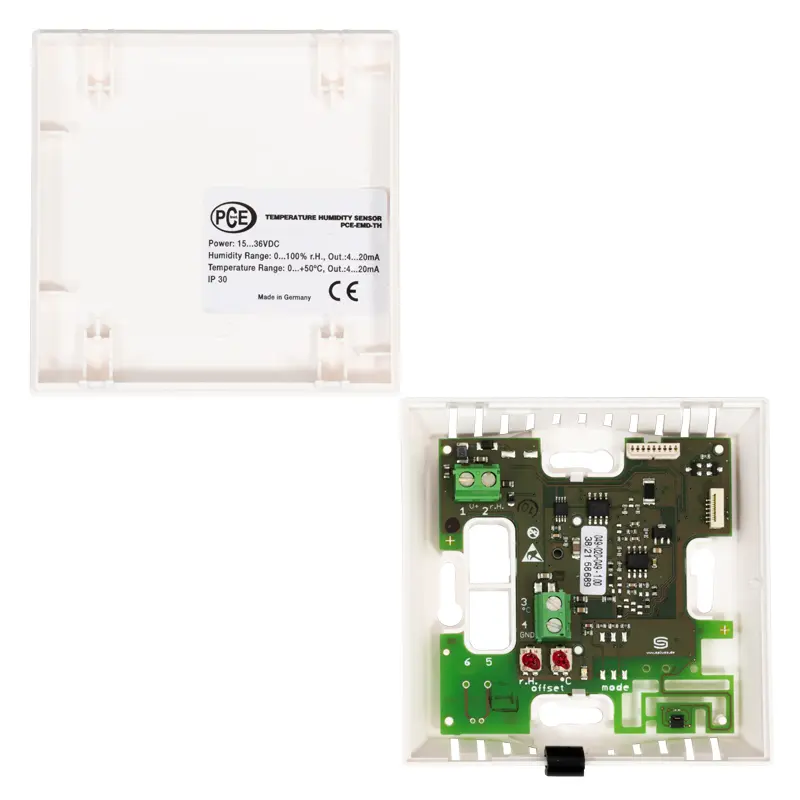

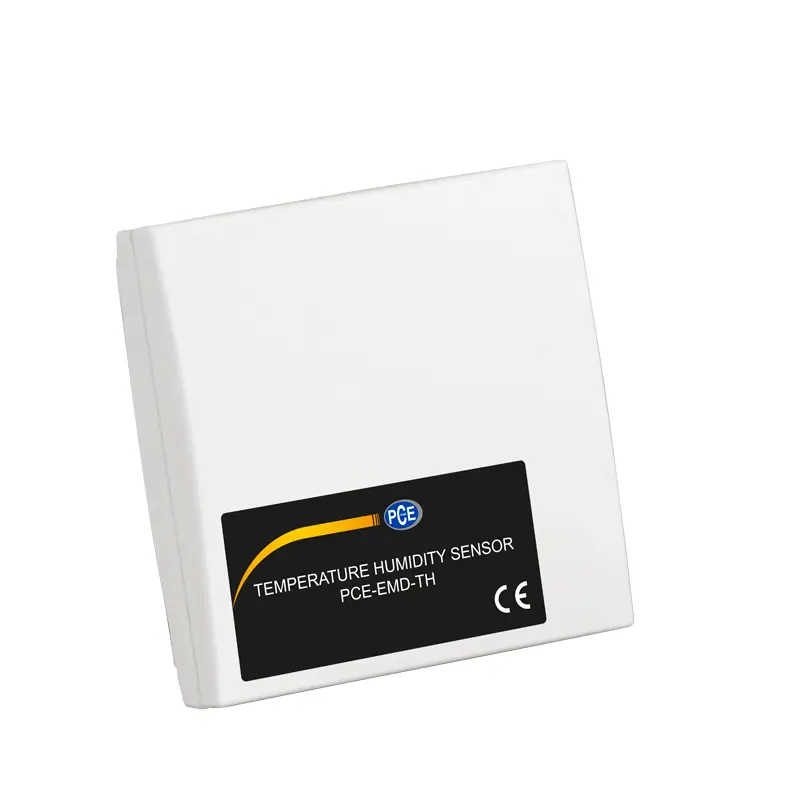

1 x moduł czujnika PCE-EMD-TH
1 x użytkownik instrukcja obsługi
1 x certyfikat kalibracji ISO
