1.224,00 zł

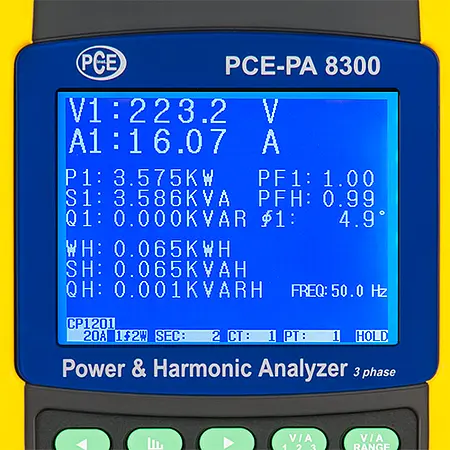

Miernik mocy imponuje prostą obsługą. Miernik zapisuje wszystkie odczyty na karcie SD. Miernik mocy może być używany do pomiaru mocy i analizy sieci. Moc może być mierzona przez miernik mocy do 9999 MW. W przypadku analizy sieci miernik mocy może określić harmoniczne do 50. rzędu dokładnie. Wszystkie zmierzone wartości wyświetlane są na graficznym wyświetlaczu LCD.
Dlatego wyświetlanie zniekształceń sieci za pomocą miernika mocy nie stanowi problemu. W celu dokładnej analizy sieci i wydajności dane pomiarowe można przechowywać na karcie pamięci SD w dowolnie regulowanych odstępach czasu. Umożliwia to długotrwałe nagrywanie z miernikiem mocy. Miernik mocy jest dostępny w dwóch różnych zestawach. PCE-PA 8300 może być dostarczony z cęgami prądowymi i elastycznymi cewkami Rogowskiego.
| Specyfikacje elektryczne | ||||
| Pomiar napięcia (AC V) | ||||
| Zakres pomiarowy | Rozdzielczość | Dokładność | ||
| 10 V ... 600 V (faza do przewodu neutralnego) 10 V ... 600 V (faza do fazy) | 0,1 V | ±(0, 5% + 0,5 V) | ||
| Pomiar prądu (AC A) zestaw 1 | ||||
| Pomiar zakres | Rozdzielczość | Dokładność | ||
| 20 A | 0,001 A (<10 A) 0,01 A (>= 10 A) | ±(0,5 % + 0,1 A) | ||
| 200 A | 0,01 A (< 100 A) 0,1 A (>= 100 A) | ±(0,5% + 0,5A) | ||
| 1200A | 0,1A (< 1000A) 1 A (>= 1000 A) | ±(0,5 A + 5 A) | ||
| Pomiar prądu (AC A) zestaw 2 | ||||
| Zakres pomiarowy | Rozdzielczość | Dokładność | ||
| 30 A | 0,001 A (< 10 A) 0,01 A (>= 10 A) | ±(0,5% + 0,1 A) | ||
| 300 A | 0,01 A (< 100 A) 0,1 A (>= 100 A) | ±(0,5 % + 0,5 A) | ||
| 3000 A | 0,1 A (< 1000 A) 1 A (>= 1000 A) | ±(0,5 A + 5 A) | ||
| Moc czynna | ||||
| Zakres pomiarowy | Rozdzielczość | Dokładność | ||
| 0 ... 9,999 kW | 0,001 kW | ±(1 % + 0,008 kW) | ||
| 10 ... 99,99 kW | 0,01 kW | ±(1 % + 0,008 kW) | ||
| 100 ... 999,9 kW | 0,1 kW | ±(1% + 0,8 kW) | ||
| 1 ... 9,999 MW | 0,001 MW | ±(1 % + 0,008 MW) | ||
| Moc pozorna | ||||
| Zakres pomiarowy | Rozdzielczość | Dokładność | ||
| 0 ... 9,999 kVA | 0,001 kVA | ±(1 % + 0,008 kVA) | ||
| 10 ... 99,99 kVA | 0,01 kVA | ±(1% + 0,08 kVA) | ||
| 100 ... 999,9 kVA | 0,1 kVA | ±(1% + 0,8 kVA) | ||
| 1 ... 9,999 MVA | 0,001 MVA | ±(1% + 0,008 MVA) | ||
| Moc bierna | ||||
| Zakres pomiarowy | Rozdzielczość | Dokładność | ||
| 0 ... 9,999 kVAR | 0,001 kVAR | ±(1 % + 0,008 kVAR) | ||
| 10 ... 99,99 kVAR | 0,01 kVAR | ±(1 % + 0,08 kVAR) | ||
| 100 ... 999,9 kVAR | 0,1 kVAR | ±(1 % + 0,8 kVAR) | ||
| 1 ... 9,999 MVAR | 0,001 MVAR | ±(1 % + 0,008 MVAR) | ||
| Energia czynna | ||||
| Zakres pomiarowy | Rozdzielczość | Dokładność | ||
| 0 ... 9,999 kWh | 0,001 kWh | ±(2 % + 0,008 kWh) | ||
| 10 .. 99,99 kWh | 0,01 kWh | ±(2 % + 0,08 kWh) | ||
| 100 ... 999,9 kWh | 0,01 kWh | ±(2 % + 0,8 kWh) | ||
| 1 ... 9,999 MWh | 0,001 MWh | ±(2% + 0,008 MWh) | ||
| Energia pozorna | ||||
| Zakres pomiarowy | Rozdzielczość | Dokładność | ||
| 0,001 kVAh | ±(2 % + 0,008 kVAh) | |||
| 10 ... 99,99 kVAh | 0,01 kVAh | ±(2 % + 0,08 kVAh) | ||
| 100 ... 999,9 kVAh | 0,01 kVAh | ±(2 % + 0,8 kVAh) | ||
| 1 ... 9,999 MVAh | 0,001 MVAh | ±(2% + 0,008 MVAh) | ||
| Energia bierna | ||||
| Zakres pomiarowy | Rozdzielczość | Dokładność | ||
| 0 ... 9,999 kVARh | 0,001 kVARh | ±(2 % + 0,008 kVARh) | ||
| 10 ... 99,99 kVARh | 0,01 kVARh | ± (2 % + 0,08 kVARh) | ||
| 100 ... 999,9 kVARh | 0,01 kVARh | ±(2 % + 0,8 kVARh ) | ||
| 1 ... 9,999 MVARh | 0,001 MVARh | ±(2% + 0,008 MVARh) | ||
| Współczynnik mocy | ||||
| Zakres pomiarowy | Rozdzielczość | Dokładność | ||
| 0 ... 1 | 0,01 | ± 0,04 | ||
| kąt fazowy | ||||
| zakres pomiarowy | Rozdzielczość | Dokładność | ||
| -180° ... 180° | 0,1° | ± 1° | ||
| Częstotliwość | ||||
| Zakres pomiarowy | Rozdzielczość | Dokładność | ||
| 45 ... 65 Hz | 0,1 Hz | ± 0,1 Hz | ||
| Harmoniczne napięcia AC przy 50/60 Hz | ||||
| Zakres pomiarowy | Rozdzielczość | Dokładność | ||
| 1 ... 20. rzędu | 0,1 V t 0,1% | ± (2% + 0,5 V) ± (2% + 10 cyfr) | ||
| 21 ... 30. rzędu | 0,1 V 0,1 % | ± (2% + 0,5 V) ± (2% + 20 cyfr) | ||
| 31 .. 50. rzędu | 0,1 V 0,1% | nieokreślone | ||
| Harmoniczne prądu przemiennego przy 50/60 Hz | ||||
| Zakres pomiarowy | Rozdzielczość | Dokładność | ||
| 1 ... 20. rzędu | 0,001 ... 1 A 0,1 % | ± (2% + 0,5 A) ± (2% + 10 cyfr) | ||
| 21 .. 30. rzędu | 0,001 ... 1 A 0,1 % | ± (2 % + 0,5 A) ± (2% + 20 cyfr) | ||
| 31 ... 50. rzędu | 0,001 ... 1 A n 0,1% | nieokreślony | ||
| Ogólne dane techniczne | ||||
| Wyświetlacz | 3,7 " Wyświetlacz LCD z matrycą punktową (320 x 240 pikseli) z podświetleniem LED | |||
| Standard bezpieczeństwa | IEC1010CAT III 600 V | |||
| Rezystancja wejściowa AC V | 10 MOhm | |||
| Cęgi prądowe częstotliwości roboczej | 40 Hz ... 1 kHz | |||
| przetestowane cęgi prądowe o częstotliwości roboczej | 45 Hz . .. 65 Hz | |||
| Zabezpieczenie przed przeciążeniem | AC V AC A | 720 V RMS n 1300 A z cęgami prądowymi | ||
| Przechowywanie danych | Karta SD | |||
| Interwał rejestracji | 1 sekunda | |||
| Funkcja rejestratora danych | Przechowywanie w czasie rzeczywistym na karcie SD | |||
| Interwał zapisu | 2 sekundy ... 7200 sekund | |||
| Wyjście danych (tylko do wyświetlania na żywo na PC) | przez USB lub RS-232 w zależności od kabla połączeniowego | |||
| Temperatura robocza | 0 ... +50 °C | |||
| Wilgotność otoczenia | < 80% RH | |||
| Zasilacz | 8 baterii AA 1,5 V Zasilacz 9 V | |||
| Pobór prądu | Miernik: 500 mA DC Cęgi prądowe: 34 mA DC | |||
| Maksymalna średnica przewodu | Cęgi prądowe: 50 mm Cewki Rogowskiego: 175 mm | |||
| Wymiary | Urządzenie pomiarowe: 225 x 125 x 64 mm Cęgi prądowe: 210 x 64 x 33 mm Szczęki mocujące: 86 mm (zewnętrzne) | |||
| Waga | Miernik: 948 g (z bateriami) Cęgi prądowe: 467 g (z kablem) | |||
