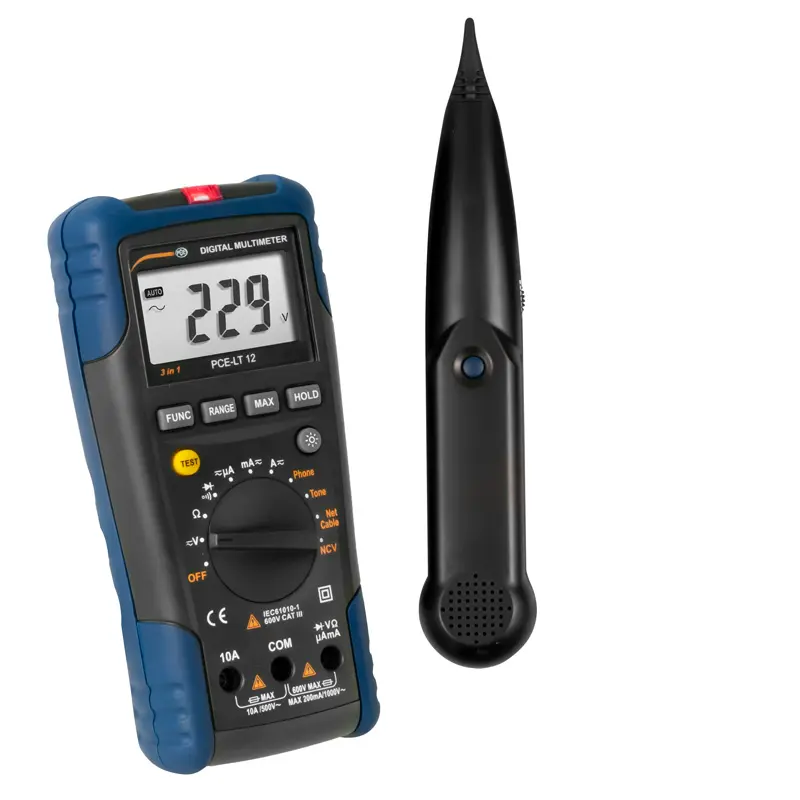

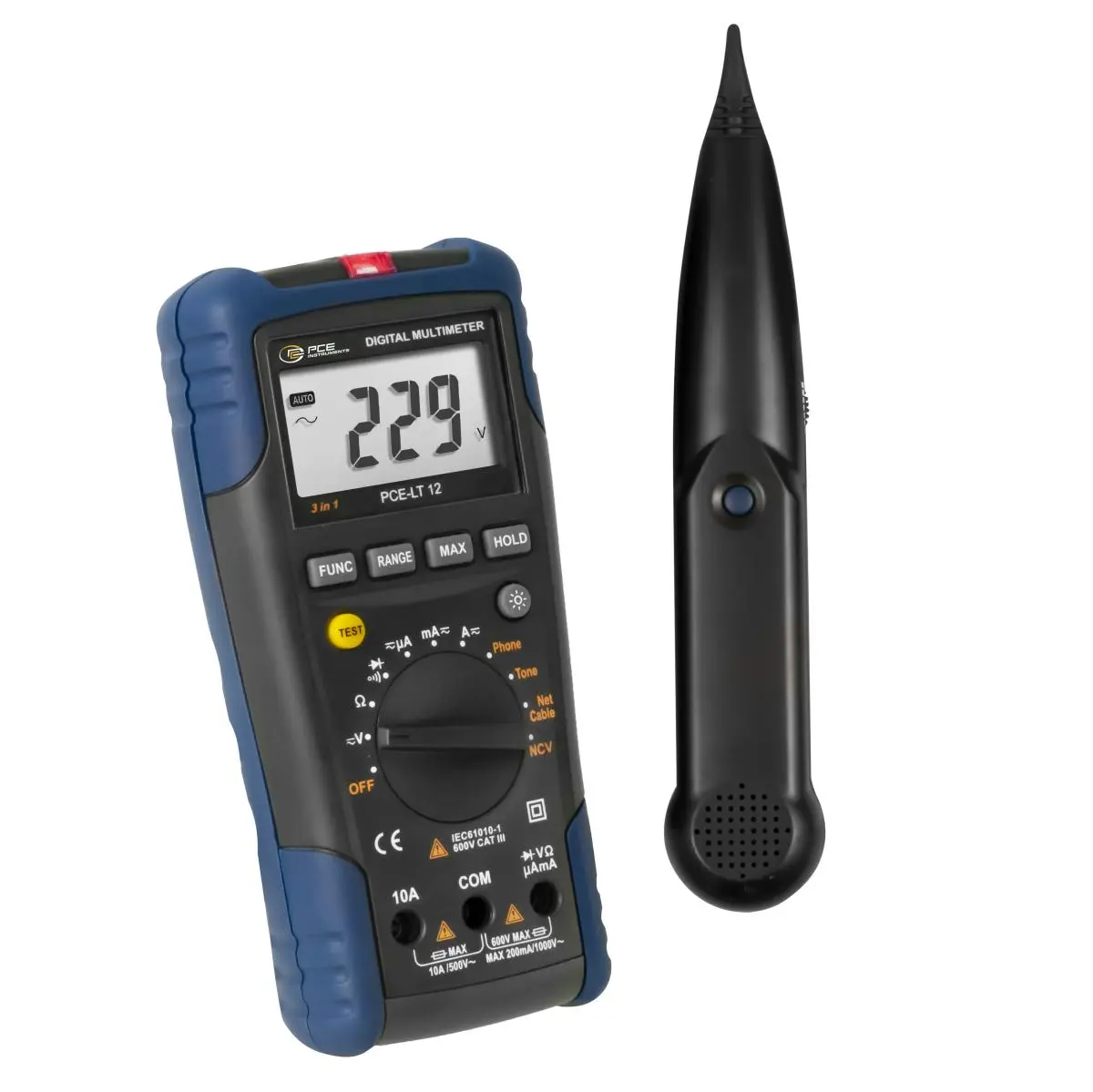

Tester sieci LAN PC-LT 12

Numer zamówienia: PCE-LT 12
GTIN (EAN): 4250348718525
253,00 zł
311,19 zł
Cena netto (nie zawiera kosztów dostawy)
:
4250348718525
PCE-LT 12
Czas dostawy: 1-2 dni

Opis


Tester sieci LAN z wieloma funkcjami pomiarowymi / dla elektryków i pracowników IT /
Analiza połączeń sieciowych / test połączeń telefonicznych /
Pomiar napięcia i prądu / NCV / podświetlenie

LAN-Tester to wszechstronne narzędzie pomiarowe. Oprócz standardowych pomiarów napięcia i prądu, urządzenie posiada również analizę sieci. Dzięki tej analizie sieci tester sieci LAN może być używany na przykład do sprawdzania połączeń LAN pod kątem prawidłowego okablowania i działania. Za pomocą tego testera sieci LAN można również sprawdzić funkcjonalność połączeń telefonicznych. Jeśli nie można znaleźć linii, tutaj również pomoże tester sieci LAN.

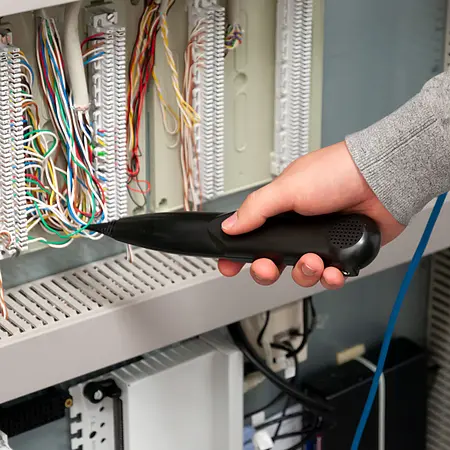

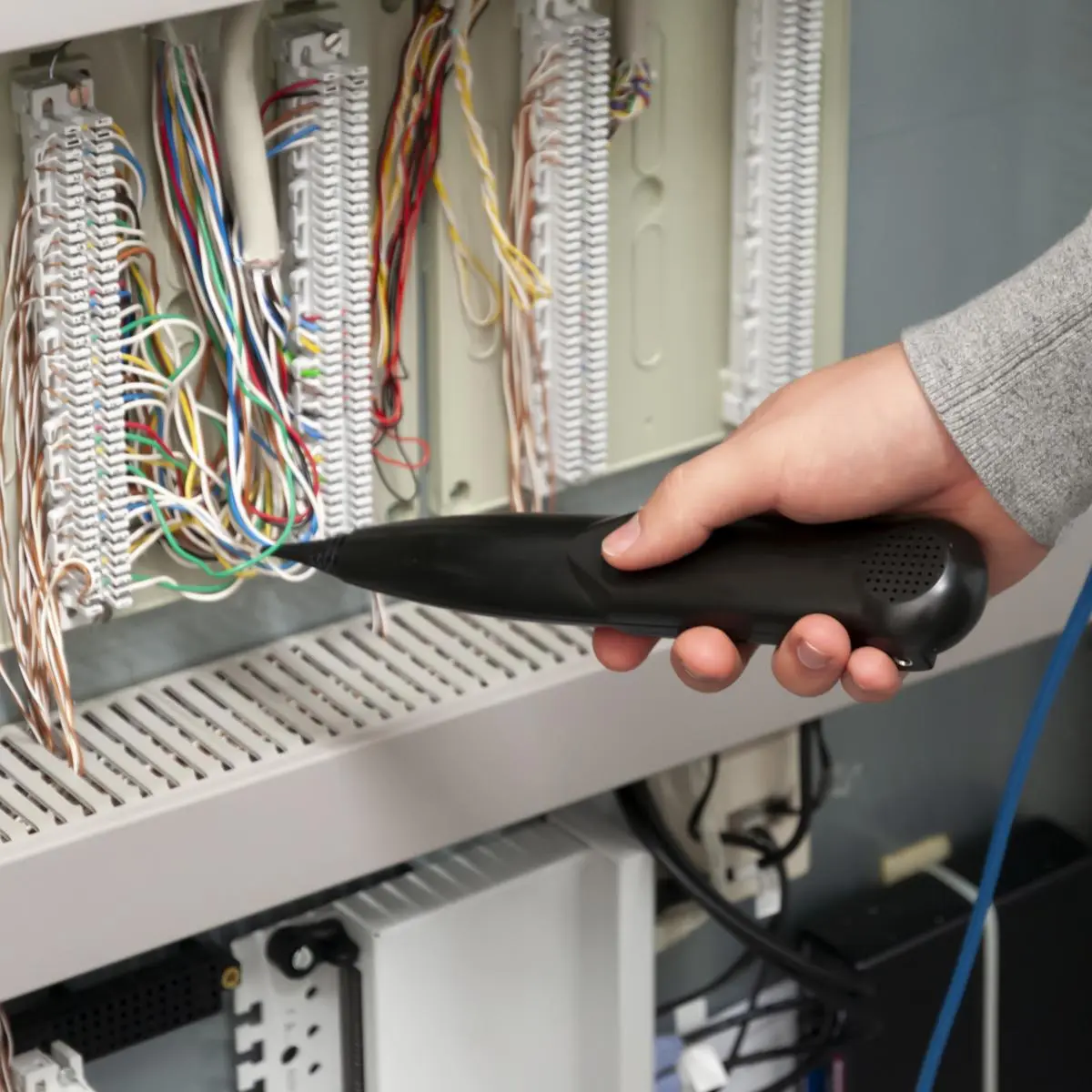

Dzięki funkcji wyszukiwania kabli w testerze sieci LAN, operator może w mgnieniu oka znaleźć szukany kabel. W tym celu tester sieci LAN musi być podłączony do linii. Tester LAN działa teraz jako nadajnik. Za pomocą dołączonego odbiornika można teraz łatwo znaleźć żądany kabel, na przykład w wiązce przewodów lub za ścianami za pomocą testera sieci LAN.

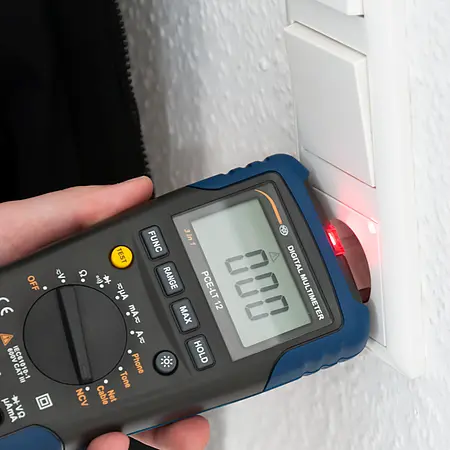

Aby sprawdzić, czy na linii jest napięcie, tester sieci LAN  poprzez funkcję NCV (brak podłączonego napięcia). Dzięki tej funkcji tester sieci LAN wystarczy trzymać przy linii. Tester sieci LAN sygnalizuje operatorowi akustycznie i wizualnie obecność napięcia na linii. Dzięki tej bezkontaktowej funkcji pomiarowej tester LAN zmniejsza liczbę wypadków przy pracy spowodowanych porażeniem prądem elektrycznym.

Najważniejsze cechy

- rozbudowany test połączenia sieciowego
- test połączenia telefonicznego
- funkcja akustycznego wyszukiwania kabli

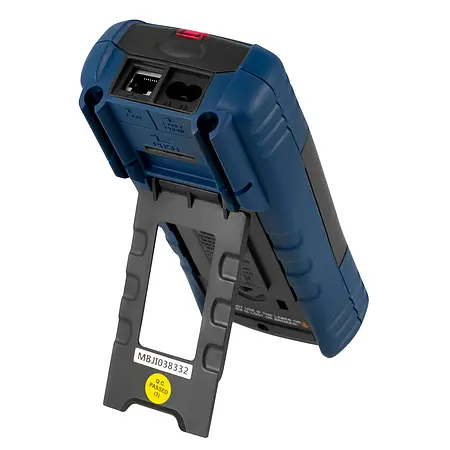

- wytrzymała obudowa do użytku mobilnego
- Pomiar napięcia, prądu, rezystancji
- bezdotykowe wykrywanie napięcia

Specyfikacja


Funkcja pomiarowa
Napięcie AC
Zakres pomiarowy Rozdzielczość   Precyzja
200 mV 0,1 mV ± (0,8% + 5 cyfr)
2 V 1 mV ±(0,8% + 5 cyfr)
20V 0,01V ±(0,8% + 5 cyfr)
200 V 0,1 V ±(0,8% + 5 cyfr)
750 V 1 V
 ±(0,8 % + 5 cyfr)

maksymalne napięcie wejściowe: 750 VAC
Zakres częstotliwości: 40 ... 400 Hz
Konwersja RMS

Napięcie prądu stałego
Zakres pomiarowy Rozdzielczość Precyzja
200 mV 0,1 mV ±(0,5 % + 5 cyfr)
2 V 1 mV ±(0,5% + 5 cyfr)
20 V 0,01 V ±(0,5 % + 5 cyfr)
200 V 0,1 V ±(0,5% + 5 cyfr)
1000 V 1 V ±(0,8% + 5 cyfr)

maksymalne napięcie wejściowe: 1000 VDC

AC
Zakres pomiarowy Rozdzielczość Precyzja
200 µA 0,1 µA
 ±(1,5 % + 5 cyfr)
2000 µA 1 µA±(1,5% + 5 cyfr)
20 mA 0,01 mA ±(1,5% + 5 cyfr)
200 mA 0,1 mA ±(1,5% + 5 cyfr)
2 A 0,001 A ±(3,0 % + 5 cyfr)
20A 0,01A ±(3,0% + 5 cyfr)

Zabezpieczenie przed przeciążeniem przy µA, mA: bezpiecznik 200 mA / 1000 V
Zabezpieczenie przeciążeniowe na A: bezpiecznik 10 A / 500 V
maksymalny prąd wejściowy µA: 2000 µA
maksymalny prąd wejściowy mA: 200 mA
maksymalny prąd wejściowy A: 10 A
Zakres częstotliwości: 40 ... 400 Hz
Konwersja RMS

Funkcja pomiarowa
DC
Zakres pomiarowy Rozdzielczość Dokładność
200 µA 0,1 µA ±(1,2 % + 5 cyfr)
2000 μA 1 μA ±(1,2 % + 5 cyfr)
20 mA 0,01 mA ±(1,2% + 5 cyfr)
200mA 0,1 mA ±(1,2 % + 5 cyfr)
2 A 0,001 A ± (2,0% + 5 cyfr)
20 A 0,01 A ±(2,0 % + 5 cyfr)

Zabezpieczenie przed przeciążeniem przy µA, mA: bezpiecznik 200 mA / 1000 V
Zabezpieczenie przeciążeniowe na A: bezpiecznik 10 A / 500 V
maksymalny prąd wejściowy µA: 2000 µA
maksymalny prąd wejściowy mA: 200 mA
maksymalny prąd wejściowy A: 10 A

Funkcja pomiarowa
Odporność
Zakres pomiarowy Rozdzielczość Dokładność
200Ω 0,1Ω ±(1,0% + 5 cyfr)
2 kΩ 0,001 kΩ ±(1,0% + 5 cyfr)
20 kΩ 0,01 kΩ ±(1,0 % + 5 cyfr)
200 kΩ 0,1 kΩ ±(1,0% + 5 cyfr)
2 MΩ 0,001 MΩ ±(1,0% + 5 cyfr)
20 MΩ 0,01 MΩ ±(1,0 % + 5 cyfr)

Pomiar diody
Zakres pomiarowy Rozdzielczość Dokładność
Wyświetla napięcie przewodzenia    1 mV -

Test ciągłości
Zakres pomiarowy Rozdzielczość Dokładność
Sygnał przy <70 Ω 0 ,1 Ω -

Więcej specyfikacji
Wybór zakresu pomiarowego automaty sch i ręcznie
Pomiar z odbiornikiem Wykrywanie mostków kablowych, wykrywanie tras kablowych
Pomiar z funkcją sieciową Wykrywanie otwartych i zamkniętych obwodów,
  nieprawidłowe połączenie, „rozdzielona para”, „odwrotna” Połączenie,
  Integracja sieciowa check, Test ekranu
Inna funkcja pomiarowa "NCV" ; Wykrywanie, sprawdzanie połączenia telefonicznego

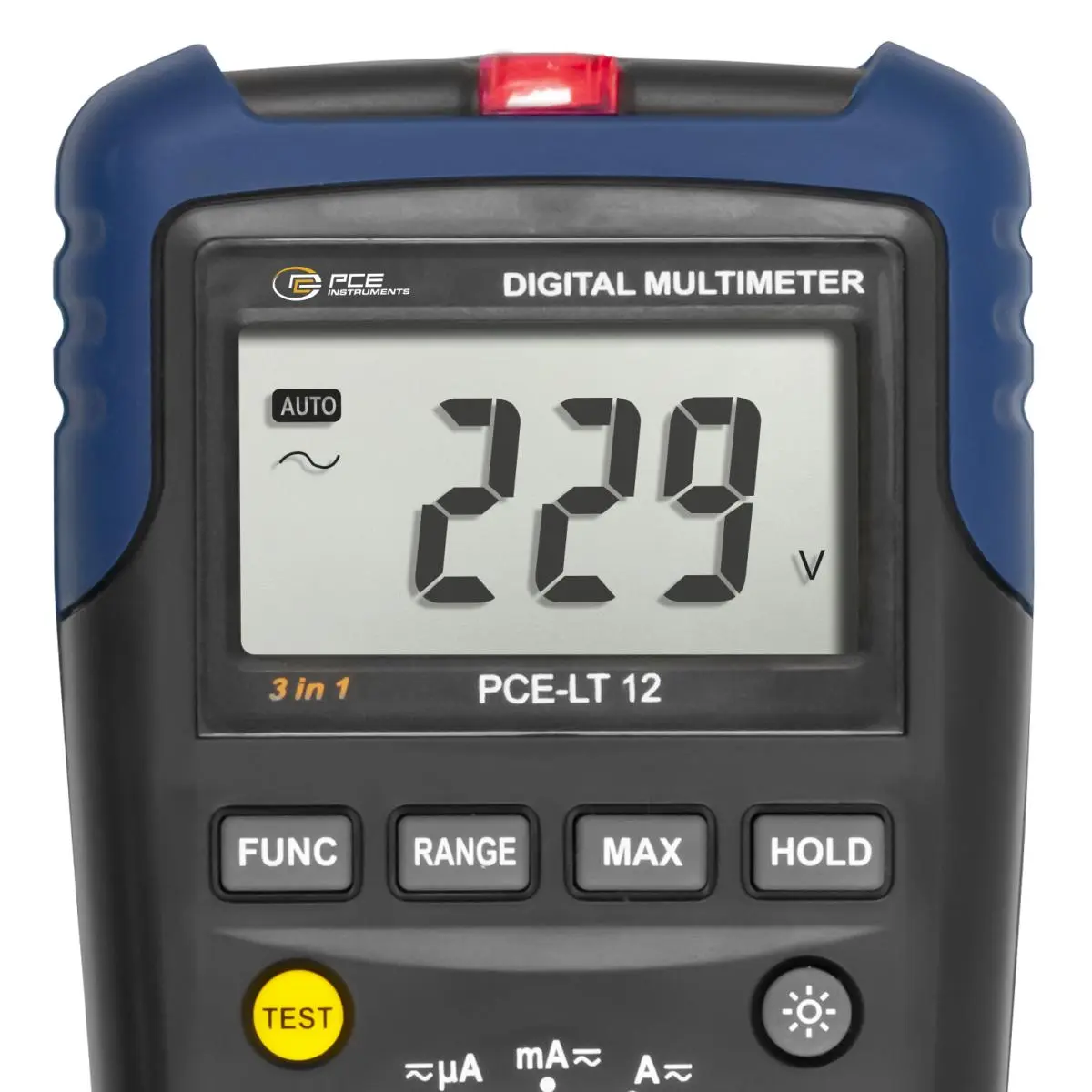

Wyświetlacz LCD , 1999 cyfr
Wskaźnik przeciążenia "OL"
Automatyczne wyłączanie po 15 minutach bezczynności
Bezpieczniki F10A / 500 V, F200mA/1000A
Wskaźnik baterii Wskaźnik rozładowania baterii
Zasilacz Bateria blokowa 9 V
Warunki pracy 0 .. .40 °C
  -10 ...50 °C
Wymiary 195 x 92 x 55 mm
Waga ok. 400 g (z bateriami)

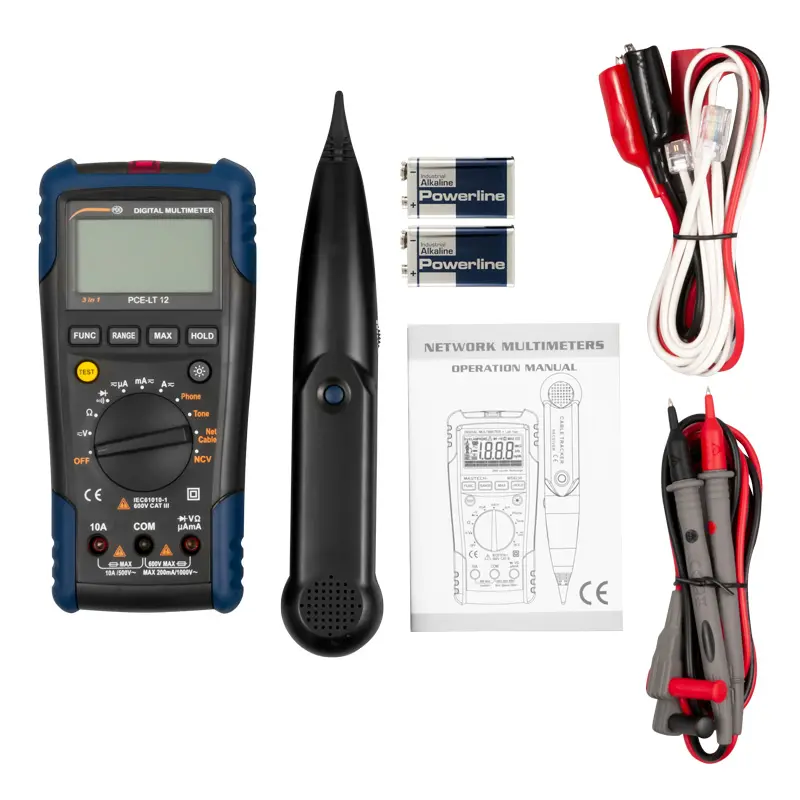

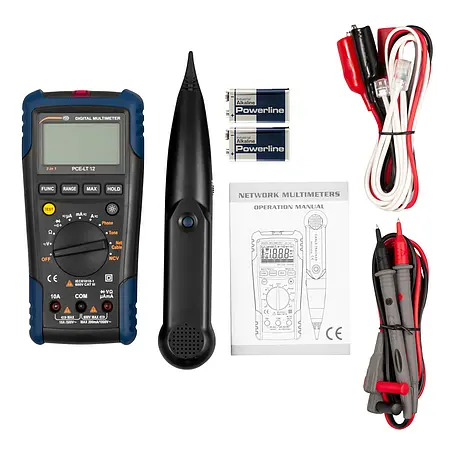

Zakres dostawy

1 x tester sieci LAN PCE-LT 12
1 x odbiornik
1 x para przewodów pomiarowych,
1 x przewód adaptera połączeniowego
2 baterie blokowe 9 V
1 x instrukcja obsługi
