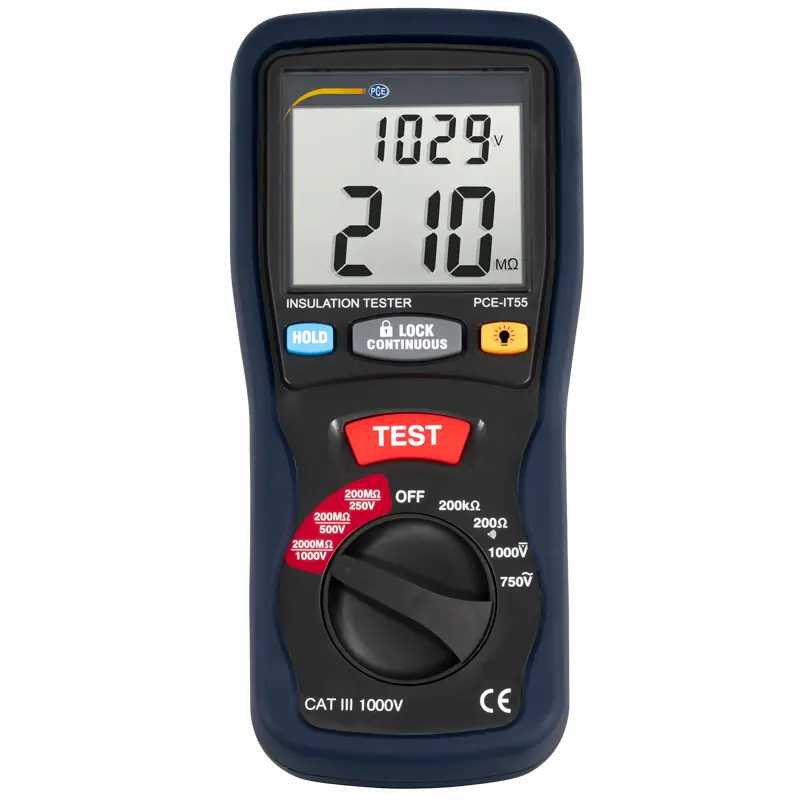

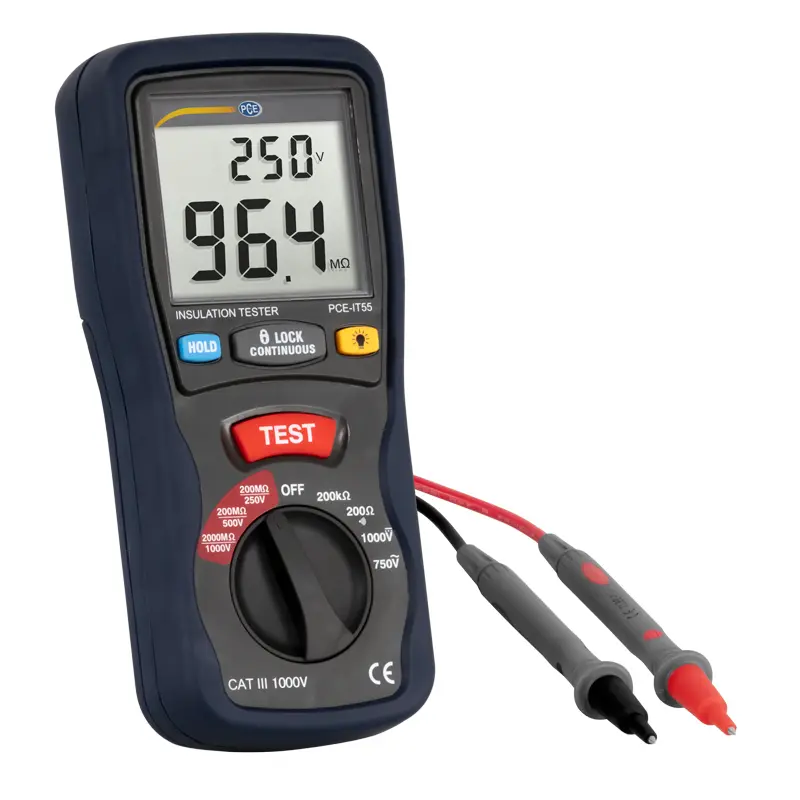

Tester VDE
CAT III 1000 V / do rezystancji izolacji do 2000 MΩ
Tester VDE rejestruje rezystancję izolacji do maksymalnie 2000 MΩ (przy napięciach pomocniczych 250, 500 i 1000 V). Ponadto ten tester izolacji oferuje funkcję pomiaru napięć stałych i przemiennych do maks. 750 V / 1000 V oraz rezystancji do maks. 2 kΩ. Zintegrowany tester ciągłości z sygnałem dźwiękowym. Zmierzone wartości można zapisać za naciśnięciem jednego przycisku. Tester VDE odpowiada DIN 57 411 część 1/VDE 0411 część 1, środki ochronne dla elektronicznych urządzeń pomiarowych (IEC1010-1) i DIN VDE 0413 (tester izolacji).
nDefinicja: Stan izolacji sprawdza się i ocenia za pomocą pomiarów izolacji. Wartość wyznaczona podczas pomiaru to rezystancja izolacji w omach dla linii, kabli i instalacji elektrycznych. Jest to zatem niezwykle ważne dla ochrony osób przed porażeniem prądem elektrycznym oraz zapobiegania lub unikania szkód materialnych w wyniku przepływających w niekontrolowany sposób prądów zwarciowych. Tester VDE jest dostarczany zawsze wyregulowany fabrycznie, ale opcjonalnie może być również skalibrowany i wyposażony w certyfikat kalibracji ISO (jeśli jest nowy lub w przypadku ponownej kalibracji, np. co roku).
| Pomiar izolacji ( napięcie probiercze 1000 V) | ||
| Zakres pomiarowy n | 1000 ... 2000 MΩ | |
| Rozdzielczość | 1 MΩ | |
| Dokładność | ±(5% mierz. + 5 cyfr) | |
| Napięcie testowe | 1000 V + 10% | |
| Prąd testowy | 1 mA | |
| Prąd zwarciowy | <1 mA | |
| Zakres pomiarowy | 0 ... 1000 MΩ | |
| Rozdzielczość | 1 MΩ | |
| Dokładność | ±(3% z faktura VAT + 5 cyfr) | |
| Test napięcia | 1000 V + 10 % | |
| Prąd testowy | 1 mA | |
| Prąd zwarciowy | <1 mA | |
| Pomiar izolacji ( napięcie probiercze 500 t V) | ||
| Zakres pomiarowy | 0 ... 200 MΩ | |
| Rozdzielczość | 0,1 MΩ | |
| Dokładność | ±(3% wartości średniej + 5 cyfr) | |
| Test napięcia | 500 V + 10% | |
| Prąd testowy | 1 mA | |
| Prąd zwarciowy | <1 mA | |
| Pomiar izolacji (napięcie testowe 250 V) | ||
| Zakres pomiarowy | 0 ... 200 MΩ | |
| Rozdzielczość | 0,1 MΩ | |
| Dokładność | ±(3% z faktura VAT + 5 cyfr) | |
| Test napięcia | 250 V + 10% | |
| Prąd testowy | 1 mA | |
| Prąd zwarciowy | <1 mA | |
| Napięcie AC | ||
| Zakres pomiarowy | 0 ... 750 V AC | |
| Rozdzielczość | 1 V AC | |
| Dokładność | ±(1,2% wartości średniej + 10 cyfr) | |
| Częstotliwość zakres | 40 ... 400 Hz | |
| Impedancja wejściowa | 10 MΩ | |
| Ochrona przeciwprzepięciowa | 750 Vrms | |
| Napięcie prądu stałego | ||
| Zakres pomiarowy | 0 ... 1000 V DC | |
| Rozdzielczość | 1 V prądu stałego | |
| Dokładność | ±(0,8% wartości średniej + 3 cyfry) | |
| Impedancja wejściowa | 10 MΩ | |
| Ochrona przeciwprzepięciowa | 1000 Vrms | |
| Pomiar rezystancji | ||
| Zakres pomiarowy | 0 ... 200 Ω | |
| Rozdzielczość | 0,1Ω | |
| Dokładność | ±(1% mierz. + 2 cyfry) | |
| Zakres pomiarowy | 0 ... 200 kΩ | |
| Rozdzielczość | 0,1 kΩ | |
| Dokładność | ±(1% z faktura VAT + 2 cyfry) | |
| Napięcie obwodu otwartego | 3,0 V | |
| Ochrona przeciwprzepięciowa | 250 Vrms | |
| Sprawdzanie ciągłości | ||
| Sygnał dźwiękowy podczas pomiaru rezystancji | <40 Ω | |
| Rozdzielczość | 0,1Ω | |
| Napięcie obwodu otwartego | 4,5 V | |
| Ochrona przeciwprzepięciowa | 250 Vrms | |
| Prąd zwarcia | <200 mA | |
| Wszystkie dokładności odnoszą się do środowiska o temperaturze 23°C ± 5°C i <80% wilgotności względnej. F. |
||
| Inne specyfikacje | ||
| Pomiar szybkości | 2,5 Hz | |
| Wskaźnik baterii | Wyświetlanie ikony baterii | |
| dla rozładowanych akumulatorów | ||
| Zasilanie zasilanie | 6 baterii AA 1,5 V | |
| Warunki otoczenia | 0 ... 40 °C, <80 % wilg. F., | |
| bez kondensacji | ||
| Warunki przechowywania | -10 ... 60 °C, <70 % r.w. F., | |
| bez kondensacji | ||
| Wymiar | 200mm x 92mm x 50mm | |
| waga | 700g | |
| Standardy | IEC10101, CAT III 1000 V | |
