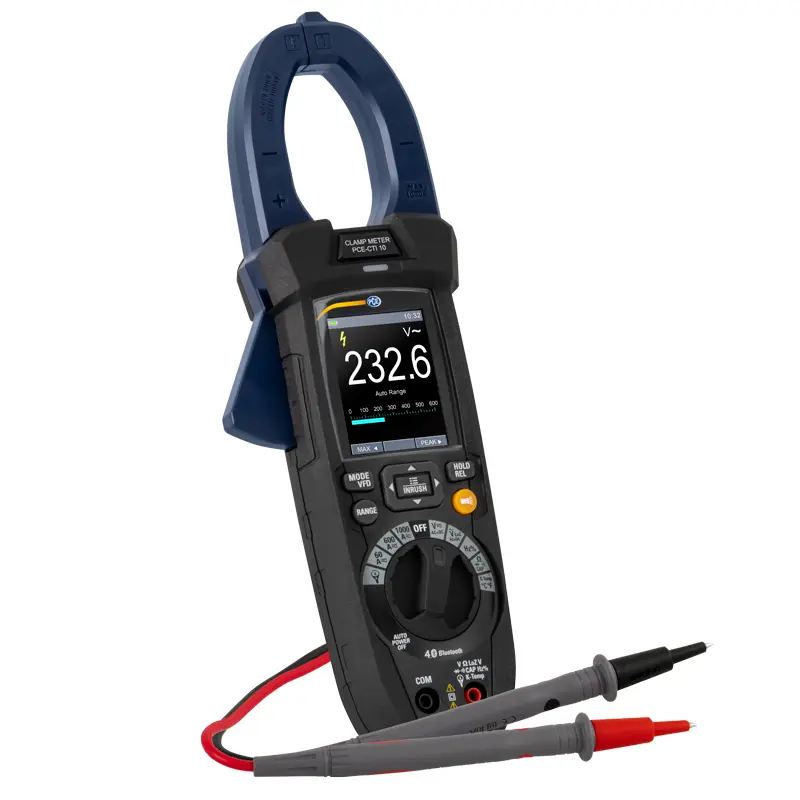

Urządzenie pomiarowe IoT PCE-CTI 10

Numer zamówienia: PCE-CTI 10
GTIN (EAN): 4250348727558
1.569,00 zł
1.929,87 zł
Cena netto (nie zawiera kosztów dostawy)
:
4250348727558
PCE-CTI 10
Czas dostawy: 1-2 dni

Opis

Urządzenie pomiarowe IoT z interfejsem Bluetooth 4.0 / zakres pomiarowy 0 ... 1500 V AC/DC /
można rozszerzyć o dodatkowe elastyczne cęgi prądowe do pomiarów do 3000 A AC /
Pomiar prądu rozruchowego / funkcja VFD / opcjonalnie z certyfikatem kalibracji ISO

Urządzenie pomiarowe IoT jest idealnym przyrządem pomiarowym do pomiaru napięć do 1500 V AC/DC i prądów do 1000 A AC/DC. Pomiar prądu za pomocą urządzenia pomiarowego IoT jest indukcyjny. W tym celu przewód zasilający umieszcza się w cęgach prądowych urządzenia pomiarowego IoT. Ma to tę szczególną zaletę, że prąd można mierzyć podczas pracy. Oznacza to, że urządzenie pomiarowe IoT może być wykorzystywane np. do prac konserwacyjnych przy instalacji fotowoltaicznej. Systemy fotowoltaiczne składają się z wielu różnych ogniw słonecznych połączonych szeregowo. Tutaj poszczególne prądy poszczególnych rzędów można mierzyć za pomocą urządzenia pomiarowego IoT, aby ograniczyć możliwe błędy.

Oprócz normalnego pomiaru napięcia i prądu, urządzenie pomiarowe IoT może również mierzyć prąd rozruchowy. Prądy rozruchowe to prądy, które są szczególnie wysokie w momencie włączenia. Prądy te powstają na przykład podczas uruchamiania silników systemów wentylacyjnych lub podczas włączania oświetlenia stadionu. Ten pomiar za pomocą urządzenia pomiarowego IoT jest szczególnie ważny przy wymiarowaniu przewodu zasilającego i bezpieczników. Przetwornice częstotliwości to przetwornice, które po stronie pierwotnej wyprowadzają napięcie o zmienionej częstotliwości i amplitudzie po stronie wtórnej. Dzięki urządzeniu pomiarowemu IoT i funkcji pomiarowej VFD można tu również przeprowadzać pomiary do częstotliwości 45 Hz ... 1 kHz.

Urządzenie pomiarowe IoT ma również interfejs Bluetooth 4.0. Za pomocą tego interfejsu na urządzeniu pomiarowym IoT można nawiązać połączenie z urządzeniem z systemem Android lub iOS. Dzięki bezpłatnej aplikacji „Meterbox Pro” wartości zmierzone przez urządzenie pomiarowe IoT można wyświetlać i zapisywać do późniejszej analizy.

Dzięki funkcji rejestracji danych urządzenie pomiarowe IoT może zapisywać wszystkie zmierzone wartości w dowolnym ustawionym przedziale czasowym. Po pomiarze wartości mogą być wyświetlane graficznie za pomocą urządzenia pomiarowego IoT. Każdy pojedynczy punkt pomiarowy można również odczytać indywidualnie na urządzeniu pomiarowym IoT. Miejsce do przechowywania urządzenia pomiarowego IoT ma rozmiar 16 grup, a łączny rozmiar miejsca do przechowywania wynosi 100 000 zmierzonych wartości. Zmierzona wartość jest zapisywana wraz z urządzeniem pomiarowym IoT wraz z datą i godziną.

Urządzenie pomiarowe IoT można rozbudować o opcjonalne cęgi prądowe. Dodatkowy cęg prądowy do urządzenia pomiarowego IoT jest elastyczny i dlatego można go dostosować do zadania pomiarowego. Dzięki rozszerzonym cęgom prądowym do urządzenia pomiarowego IoT można przeprowadzać pomiary prądu do 3000 A AC. Elastyczne cęgi prądowe podłącza się do wejścia napięciowego urządzenia pomiarowego IoT. Wartość napięcia jest następnie przetwarzana przez urządzenie pomiarowe IoT na użyteczną wartość prądu i pokazywana na wyświetlaczu.

Ze względu na wiele różnych funkcji i duży zakres pomiarowy urządzenie pomiarowe IoT jest używane na przykład do sprawdzania systemów fotowoltaicznych, elektrowni wodnych i wiatrowych lub do instalacji innych niż -przenośne maszyny elektryczne. Opcjonalnie urządzenie pomiarowe IoT może być wyposażone w certyfikat kalibracji ISO.

Najważniejsze cechy

- bezpłatna aplikacja na Androida i iOS
- zakres pomiarowy 0 ... 1500 V AC/DC
- rejestracja danych do 100 000 zmierzonych wartości
- Pomiar prądu rozruchowego
- dodatkowo z pomiarem napięcia LowZ
- 2,36 " Wyświetlacz TFT
- z pomiarem napięcia i temperatury
- opcjonalnie z certyfikatem kalibracji

Specyfikacja

Napięcie prądu stałego
Zakres pomiarowy ±600,0 mV
Rozdzielczość 0, 1 mV
Dokładność ±(0,8% Mw. + 8 cyfr)
Zakres pomiarowy ±6000 V
Rozdzielczość 0,001 V
Dokładność ±(0,5% odczytu + 5 cyfr)
Zakres pomiarowy ±60,00 V
Rozdzielczość 0,01 V
Dokładność ±(0,5% odczytu + 5 cyfr)
miara kalibracja ± 600,0 V
rozdzielczość 0,1 V
Dokładność ±(0,8% z faktura VAT + 5 cyfr)
Zakres pomiarowy ±1500 V
Rozdzielczość 1 V
Dokładność ±(0,8% mierz. + 5 cyfr)

Impedancja wejściowa: >10 MΩ; Zabezpieczenie przeciwprzepięciowe: 1500 VDC / 1000 VAC rms

Napięcie AC
Zakres pomiarowy 0,000 .. 6,000 V
Rozdzielczość 0,001 V
Dokładność 50 ... 60 Hz: ±(1,2 % mierz. + 5 cyfr)
  61 ... 1 kHz : ±(2,5 % mierz. + 5 cyfr)
Zakres pomiarowy 0,00 ... 60,00 V
Rozdzielczość 0,01 V
Dokładność 50 ... 60 Hz: ±( 1,2 % w.m. + 5 cyfr)
  61 ... 1kH z: ±(2,5% z faktura VAT + 5 cyfr)
Zakres pomiarowy 0,0 ... 600,0 V
Rozdzielczość 0,1 V
Dokładność 50 ... 60 Hz: ±(1,2% mierz. + 5 cyfr)
  61 ... 1 kHz: ±(2,5 % w.m. + 5 cyfr)
Zakres pomiarowy 0 ... 1500 V
Rozdzielczość 1 V
Dokładność 50 ... 60 Hz: ±(1,2% mierz. + 5 cyfr)
  61 ... 1 kHz: ±(2,5 % w.m. + 5 cyfr)

Dokładność odnosi się do sic h do 10 ... 100% odpowiedniego zakresu pomiarowego
i fali sinusoidalnej Impedancja wejściowa: >9 MΩ
Ochrona przeciwprzepięciowa: 1000 V DC/AC RMS
Dokładność "PEAK" funkcja wynosi: ±10% f.s. Mw.
Czas odpowiedzi „SZCZYTU” funkcja to: 1 ms

Napięcie AC przy małej impedancji wejściowej (LowZ)
Zakres pomiarowy 0,000 ... 6,000 V
Rozdzielczość 0,001 V
Dokładność ±(3,0% wartości średniej + 40 cyfr)
Zakres pomiarowy 0,00 ... 60,00 V
Rozdzielczość 0,01 V
Dokładność ±(3,0% odczytu + 40 cyfr)
Zakres pomiarowy 0,0 ... 300,0 V
Rozdzielczość 0,1 V
Dokładność eit ±(3,0% z faktura VAT + 40 cyfr)

Impedancja wejściowa: 300 kΩ; Zabezpieczenie przeciwprzepięciowe: 1000 VDC / VAC RMS
Dokładność odnosi się do 10 ... 100% odpowiedniego
zakresu pomiarowego i fali sinusoidalnej

Napięcie prądu stałego i przemiennego (50 ... 1 kHz)
Zakres pomiarowy 0,000 ... 6,000 V
Rozdzielczość 0,001 V
Dokładność ±(2,5% wartości średniej + 40 cyfr)
Zakres pomiarowy 0,00 ... 60,00 V
Rozdzielczość 0,01 V
Dokładność ±(2,5% mierz. + 40 cyfr)
Zakres pomiarowy 0,0 ... 600,0 V
Rozdzielczość 0,1 V
Dokładność ±(2,5% z faktura VAT + 40 cyfr)
Zakres pomiarowy 0 ... 1000 V
Rozdzielczość 1 V
Dokładność ±(2,5% odczytu + 40 cyfr)

Impedancja wejściowa: 300 kΩ; Zabezpieczenie przeciwprzepięciowe: 1000 VDC / VAC RMS

Napięcia stałe i zmienne przy małej impedancji wejściowej (LowZ )
Zakres pomiarowy 0.000 . .. 6,000 V
Rozdzielczość 0,001 V
Dokładność ±(3,5% wartości średniej + 40 cyfr)
Zakres pomiarowy 0,00 ... 60,00 V
Rozdzielczość 0,01 V
Dokładność ±(3,5% wartości średniej + 40 cyfr)
Zakres pomiarowy 0,0 ... 300,0 V
Rozdzielczość 0,1 V
Dokładność ±(3,5% z faktura VAT + 40 cyfr)

Impedancja wejściowa: 300 kΩ; Zabezpieczenie przeciwprzepięciowe: 1000 VDC / VAC RMS

Bezkontaktowa weryfikacja napięcia (NCV)
Zasięg wykrywania 100 ... 1000 AC/DC
DC
Zakres pomiarowy ±60,00 A
Rozdzielczość 0,01 A
Dokładność ±(3,0% mierz. + 8 cyfr)
Zakres pomiarowy ±600,0 A
Rozdzielczość 0,1 A
Dokładność ±(3,0% odczytu + 8 cyfr)
Zakres pomiarowy ±1000 A
Rozdzielczość 1 A
Dokładność ±(3,0% z faktura VAT + 8 cyfr)
Zabezpieczenie przed przeciążeniem: 1000 A AC/DC

AC (50 ... 60 Hz)
Zakres pomiarowy 0,00 ... 60, 00 A
Rozdzielczość 0,01 A
Dokładność ±(2,5% odczytu + 5 cyfr)
Zakres pomiarowy 0,0 ... 600,0 A
Rozdzielczość 0,1 A
Dokładność ±(2,5% odczytu + 5 cyfr)
Zakres pomiarowy 0 ... 1000 A
Rozdzielczość 1 A
Dokładność ±(2,5% odczytu + 5 cyfr)

Zabezpieczenie przed przeciążeniem: 1000 A AC/DC
Dokładność odnosi się do 10 ... 100%
odpowiedniej zakres pomiarowy i fala sinusoidalna
Pomiar prądu rozruchowego jest tylko w celach informacyjnych

Prąd AC pomiar z elastycznym Cęgi prądowe (50 ... 400 Hz)
Zakres pomiarowy 0,00 ... 30,00 A
Rozdzielczość 0,01 A
Dokładność ±(3,0% mierz.wart. + 5 cyfr)
Zakres pomiarowy 0,0 ... 300,0 A
Rozdzielczość 0,1 A
Dokładność ±(3,0% z faktura VAT + 5 cyfr)
Zakres pomiarowy 0 ... 3000 A
Rozdzielczość 1 A
Dokładność ±(3,0% odczytu + 5 cyfr)

Zabezpieczenie przed przeciążeniem: 1000 A AC/DC
Dokładność odnosi się do 10 ... 100% odpowiedniego
zakresu i fala sinusoidalna

Pomiar rezystancji i ciągłości
Zakres pomiarowy 0,0 ... 600,0 Ω
Rozdzielczość 0,1 Ω
Dokładność ±(1,0% mierz. + 10 Di gits)
Zakres pomiarowy 0,000 ... 6,000 kΩ
Rozdzielczość 0,001 kΩ
Dokładność ±(0,8% z faktura VAT + 5 cyfr)
Zakres pomiarowy 0,00 ... 60,00 kΩ
Rozdzielczość 0,01 kΩ
Dokładność ±(0,8% wartości średniej + 5 cyfr)
Zakres pomiarowy 0,0 ... 600, 0 kΩ
Rozdzielczość 0,1 kΩ
Dokładność ±(0,8% mierz. + 5 cyfr)
Zakres pomiarowy 0,000 ... 6,000 MΩ
Rozdzielczość 0,001 MΩ
Dokładność ±(0,8% mierz. + 5 cyfr)
Zakres pomiarowy 0,00 ... 60,00 MΩ
Rozdzielczość 0,01 MΩ
Dokładność ± (2,5 % z faktura VAT + 10 cyfr)

Test ciągłości sygnału dźwiękowego przy: <50 Ω
Zabezpieczenie przed przepięciem: 1000 V AC /DC

Pomiar częstotliwości
Zakres pomiarowy 0, 00 ... 60,00 Hz
Rozdzielczość 0, 01 Hz
Dokładność ±(0,2% Mw . + 5 cyfr)
Zakres pomiarowy 0.0 .. 600,0 Hz
Rozdzielczość 0,1 Hz
Dokładność ±(0,2% mierz. + 5 cyfr)
Zakres pomiarowy 0,000 ... 6,000 kHz
Rozdzielczość 0,001 kHz
Dokładność ±(0,2% z faktura VAT + 5 cyfr)
Zakres pomiarowy 0,00 ... 60,00 kHz
Rozdzielczość 0,01 kHz
Dokładność ±(0,2% wartości średniej + 5 cyfr)
Zakres pomiarowy 0,0 ... 600, 0 kHz
Rozdzielczość 0,1 kHz
Dokładność ±(0,2% odczytu + 5 cyfr)
Zakres pomiarowy 0,000 ... 6,000 MHz
Rozdzielczość 0,001 MHz
Dokładność ±(0,2% mierz. + 5 cyfr)

Ochrona przeciwprzepięciowa : 1000 V AC/DC
Czułość:
>2 Vrms przy cyklu pracy pomiędzy 20...80% i częstotliwości
> 5 Vrms przy cyklu pracy między 20 ... 80% i częstotliwością >100 kHz

Cykl pracy
Zakres pomiarowy 10,0 ... 90,0%
Rozdzielczość 0,1%
Dokładność ±( 1,2% z faktura VAT + 8 cyfr)

Zakres częstotliwości: 40 ... 10 kHz; Amplituda impulsu
±5 V o czasie trwania od 100 µs do 100 mS

Pojemność
Zakres pomiarowy 0,00 ... 60,00 nF
Rozdzielczość 0,01 nF
Dokładność ±(3,0% mierz. + 20 cyfr)
Zakres pomiarowy 0,0 ... 600,0 nF
Rozdzielczość0,1 nF
Dokładność ±(3,0% mierz. + 8 cyfr)
Zakres pomiarowy 0,000 ... 6,000 µF
Rozdzielczość 0,001 µF
Dokładność ±( 3,0% z faktura VAT + 8 cyfr)
Zakres pomiarowy 0,00 ... 60,00 μF
Rozdzielczość 0,01 μF
Dokładność ±(3,0% wartości średniej + 8 cyfr)
Zakres pomiarowy 0,0 ... 600, 0 nF
Rozdzielczość 0,1 nF
Dokładność ±(3,0% odczytu + 8 cyfr)
Zakres pomiarowy 0 ... 6000 µF
Rozdzielczość 1 µF
Dokładność ±(3,5% mierz. + 20 cyfr)
Zakres pomiarowy 0,00 ... 60,00 mF
Rozdzielczość 0, 01 mF
Dokładność tylko w celach informacyjnych
Zakres pomiarowy 0,0 ... 600,0 mF
Rozdzielczość 0,1 mF
Dokładność tylko w celach informacyjnych

Zabezpieczenie przeciwprzepięciowe: 1000 A AC/DC

Termoelement do pomiaru temperatury typu K (podłączenie)
Zakres pomiarowy -40,0 ... 600,0 °C
Rozdzielczość 0,1 °C
Dokładność ±(1,5% z faktura VAT + 3 °C)
Zakres pomiarowy 600 ... 1000 °C
Rozdzielczość 1 °C
Dokładność ±(1,5 % mierz. + 3 °C)
Zakres pomiarowy -40,0 ... 600,0 ° F
Rozdzielczość 0,1°F
Dokładność ±(1,5 % mierz. + 5,4 °F)
Zakres pomiarowy 600 ... 1800 °F
Rozdzielczość 1°F
Dokładność ±(1,5 % wartości mv + 5,4 °F)
Zakres pomiarowy 245,0 ... 600,0 K
Rozdzielczość 0,1K
Dokładność ±(1,5 % mierz. + 3 K)
Zakres pomiarowy 600 ... 1273 K
Rozdzielczość 1 K
Dokładność ±(1,5% z faktura VAT + 3 K)

Ochrona przeciwprzepięciowa: 1000 A AC/DC

Test diody
Prąd testowy <1,5 mA
maksymalne napięcie 3,3 VDC

Inne specyfikacje
Dysk 16 grupy o łącznej pamięci
  100 000 odczytów
Średnica szczypiec w poziomie 38 mm
Średnica szczypiec w pionie 63 mm
otwarcie szczypiec 45 mm
Klasa ochrony IP65
Interfejs Bluetooth 4.0
Stopień zanieczyszczenia 2
Kategorie izolacji CAT IV 600 V, CAT III 1000 V, CAT II 1500 V
maksymalna wysokość robocza 2000 m / 6562 ft
Zasilanie akumulator akumulator litowo-jonowy 7,4 V, 1200 mAh
zasilanie zasilacz      Pierwotne: 100 ... 240 V AC, 50 ... 60 Hz
  Wtórne: 12 V DC, 2 A
Złącze ładowarki Europa, USA, Anglia, Chiny
Wskaźnik stanu baterii obecny
automatyczne wyłączaniewyłączony, 15, 30 lub 60 minut
Wyświetlacz 2,36 ” TFT
Częstotliwość wyświetlania 3 Hz
Warunki odniesienia 18 ... 28 °C, 64 ...82 °F ; <80% r.m. F.,
  bez kondensacji
Wymiary 275 x 100 x 45 mm
Waga 481 g


Zakres dostawy

1 x urządzenie pomiarowe IoT PCE-CTI 10
1 x termopara typu K z adapterem
1 x para przewodów pomiarowych
1 x nośnik etui
1 x stacja ładująca akumulatory
1 x akumulator
1 x instrukcja obsługi
